Estación de soldadura de tuberías de alta resistencia PPCW16
Parámetros del producto

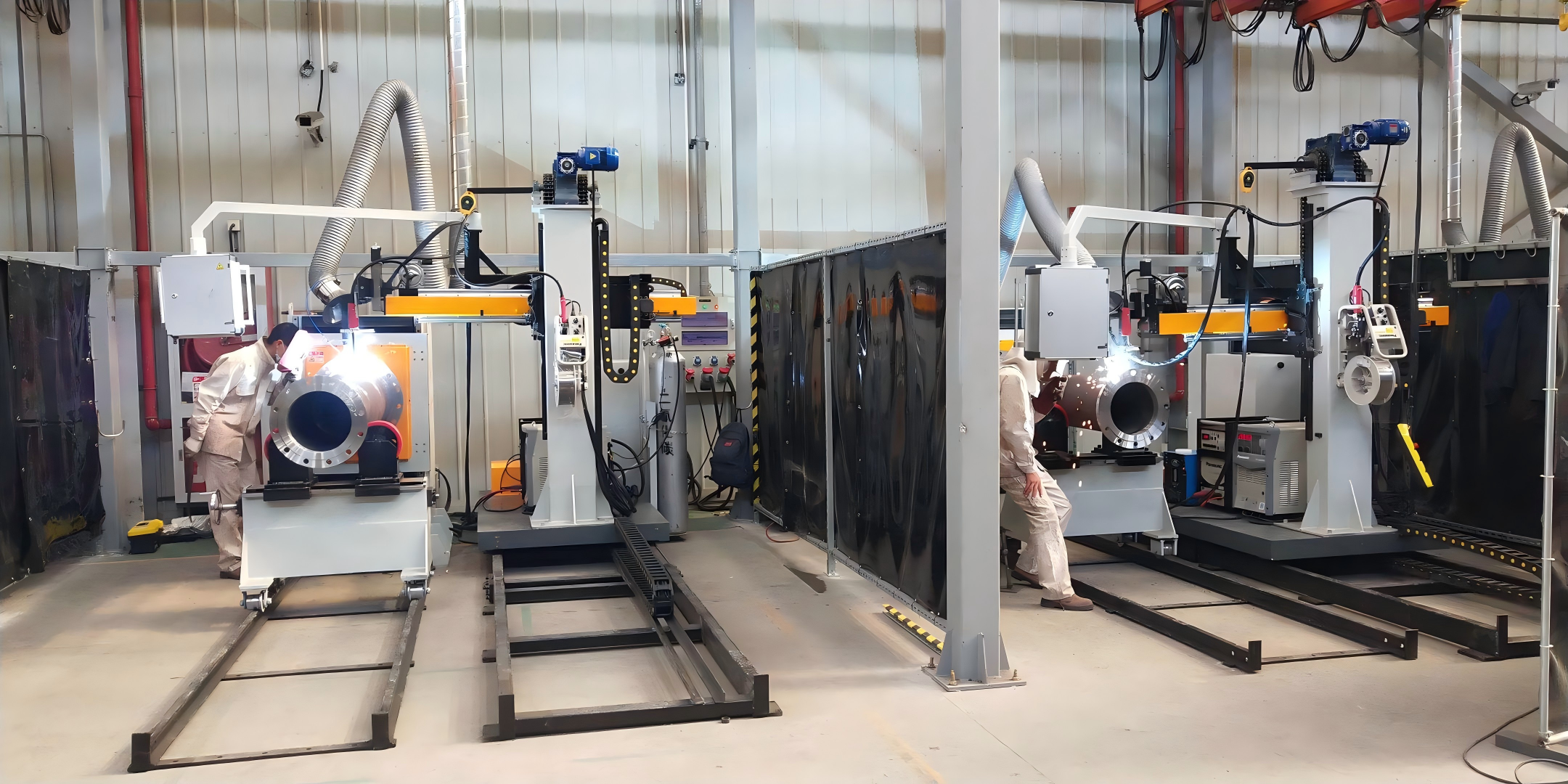

1. Introducción a la estación de soldadura de tuberías con mandril de alta resistencia PPCW16 :
El equipo de procesamiento de tuberías ofrece una practicidad y fiabilidad superiores. La soldadora automática de tuberías tipo mandril de la serie PPCW admite procesos de soldadura TIG/MAG/SAW para realizar soldaduras automáticas de raíz, relleno y acabado de tuberías.

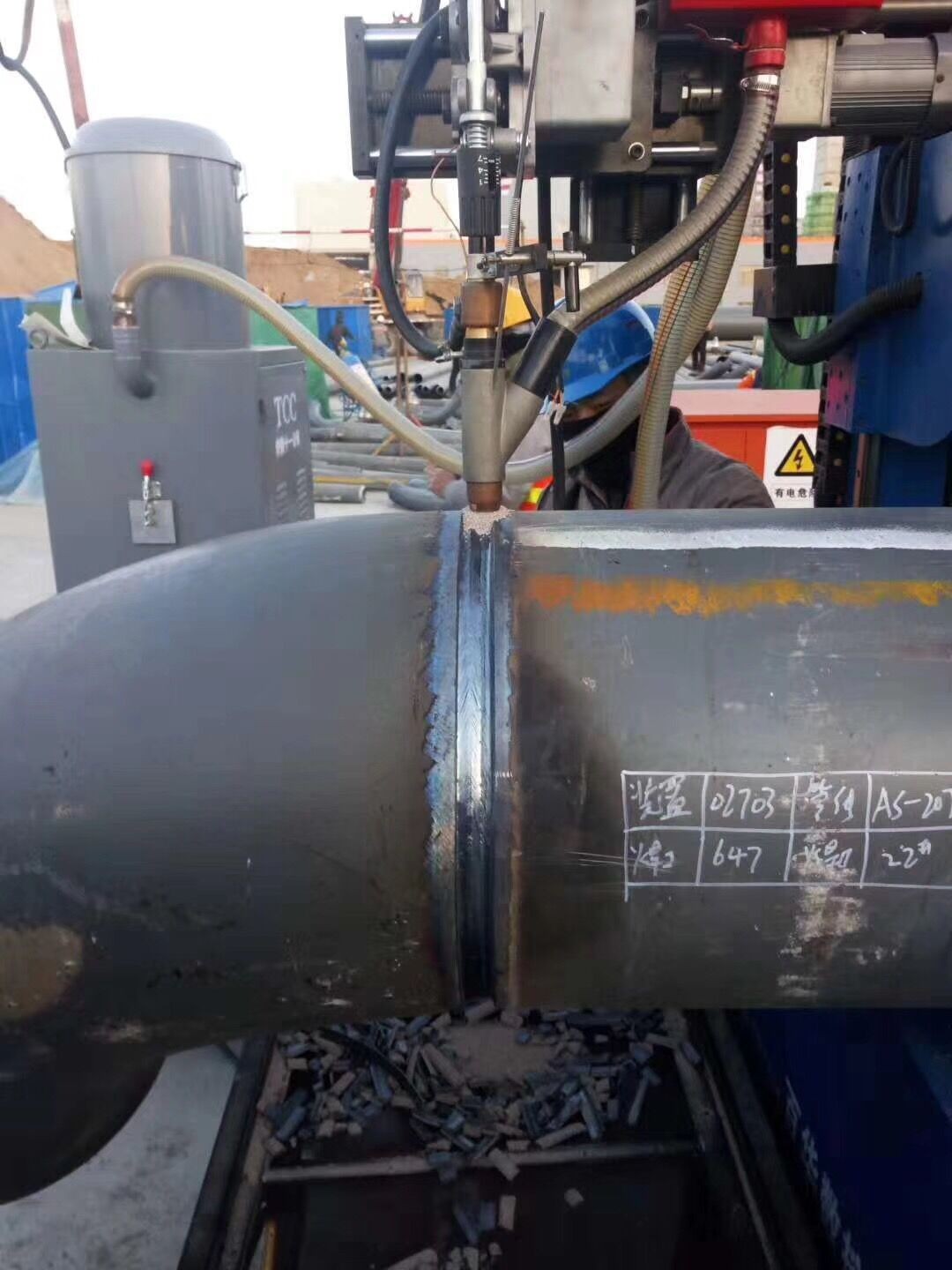

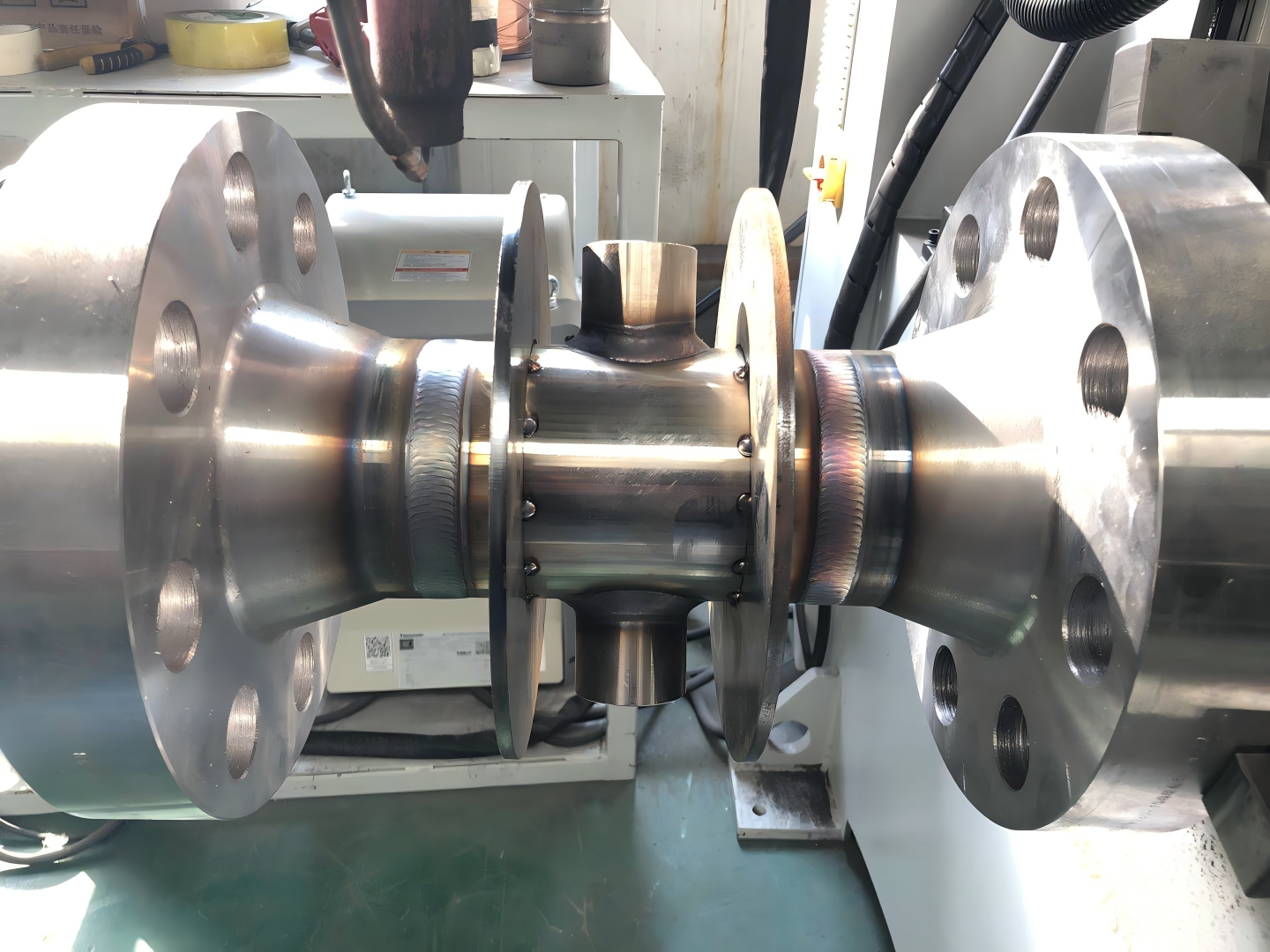

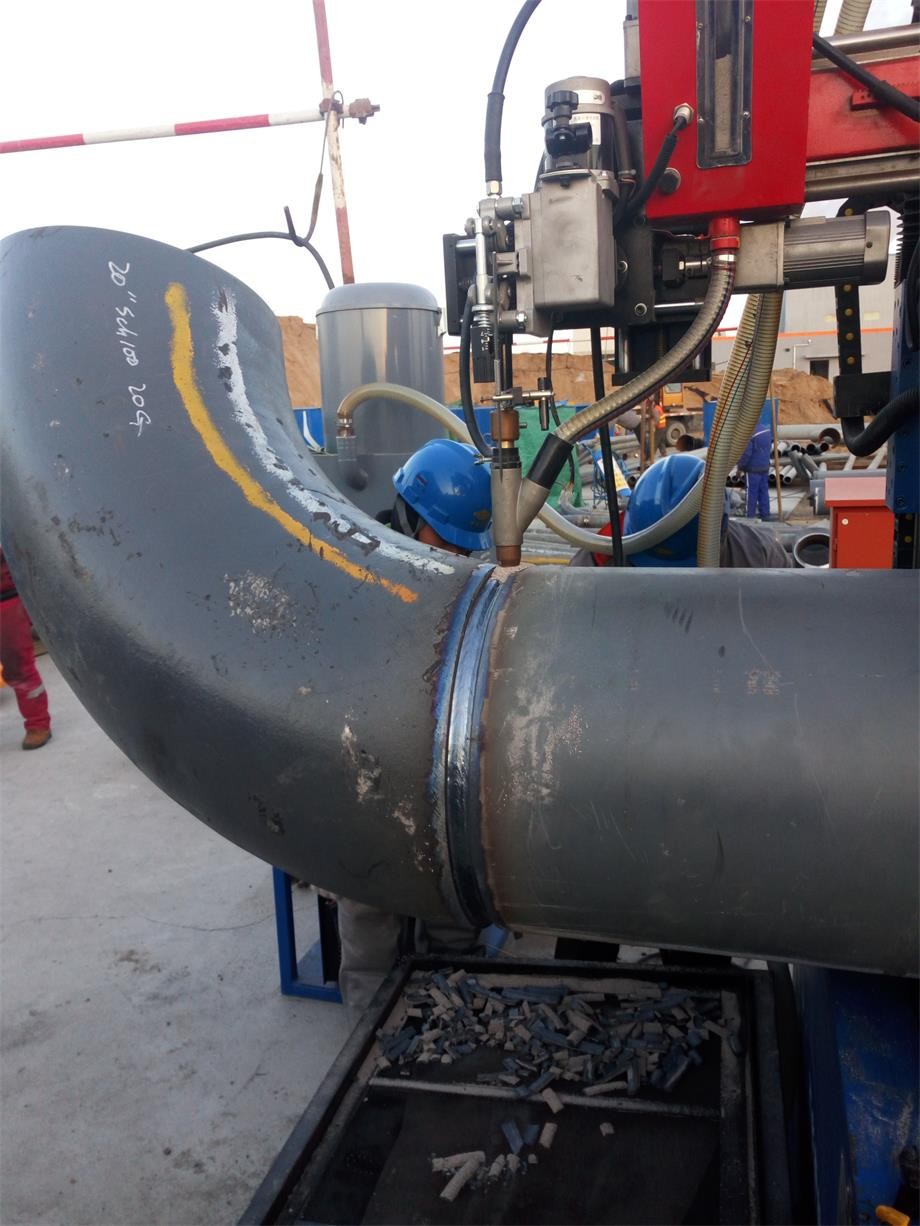

Realiza soldadura a tope automatizada para uniones de tubería a tubería, tubería a tubo reductor, tubería a brida, tubería a codo (excluyendo codos rectos iguales) y tubería a derivación en T.
2. Parámetros técnicos para la estación de soldadura de tuberías con mandril de alta resistencia PPCW16
3. PersonajesPara la estación de soldadura de tuberías de alta resistencia PPCW16 :
3.1 Equipos avanzados, funcionamiento sencillo, sin experiencia previa, podrá dominar las técnicas de soldadura en 3-5 días mediante capacitación.
3.2 En línea con los estrictos estándares de la industria: equipos diseñados y fabricados de acuerdo con las normas internacionales CE, APT, ASME, HSE, procesos de soldadura y software de control desarrollados, para que los usuarios puedan evitar barreras estándar en la competencia internacional;
3.3 La incorporación de la ergonomía en el diseño y uso de todo el equipo: El diseño humanizado del funcionamiento del equipo permite al operador mantener una postura de trabajo relajada durante las diversas operaciones, evitando eficazmente la ocurrencia de accidentes laborales. El diseño cumple plenamente con las normas de seguridad, salud y medio ambiente (HSE) y otras normas ambientales y de seguridad laboral.
3.4 Operatividad: Quienes no tengan experiencia en soldadura pueden aprender a soldar en poco tiempo. El programa de soldadura está preconfigurado en el sistema de control numérico PLC + control portátil para control y ajuste fino, el panel de operación es simple y el control de la caja de control portátil permite un control de velocidad continuo.

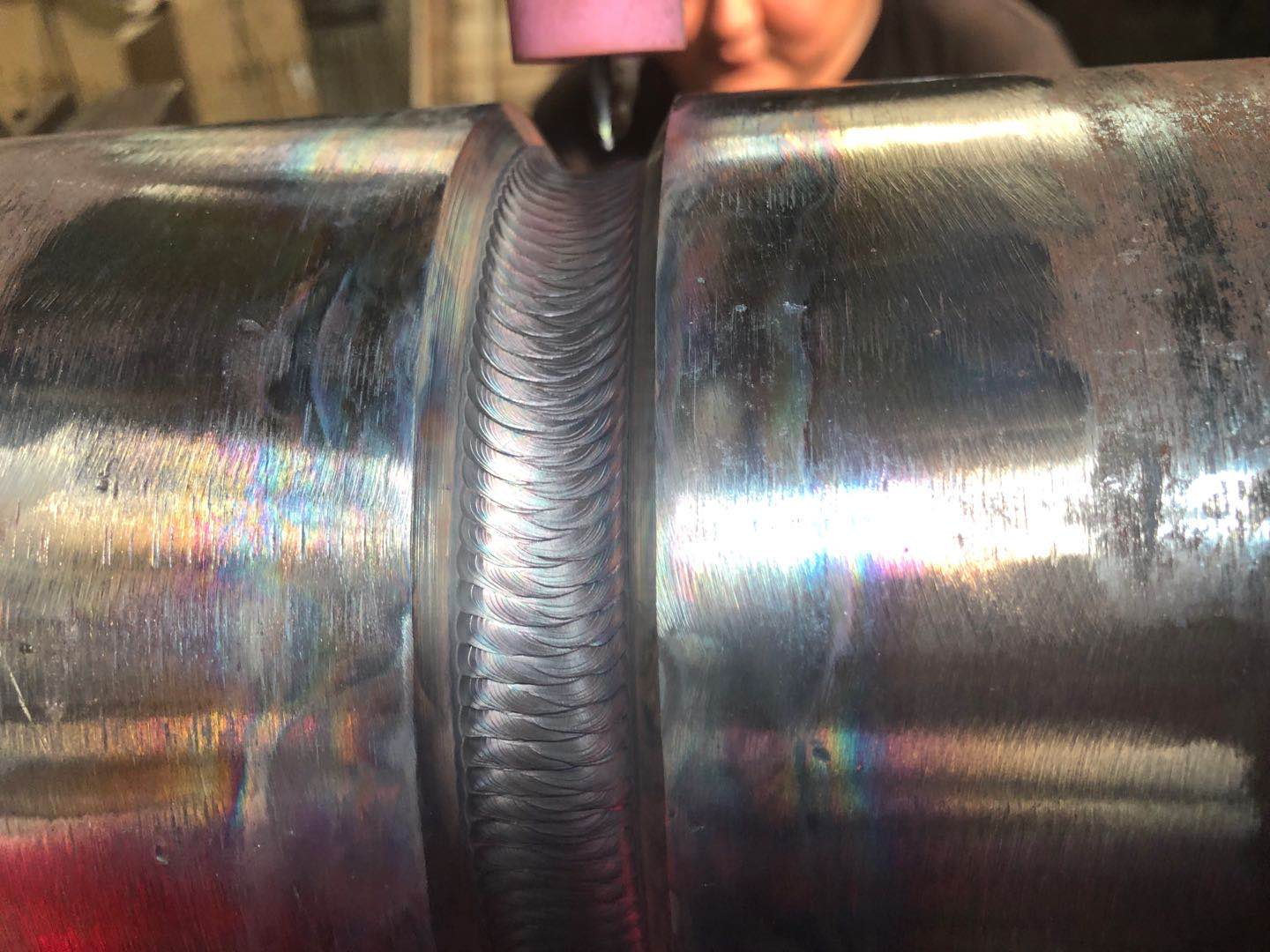

3.5 Conformación de la superficie: La antorcha de soldadura siempre se utiliza en la mejor posición, lo que permite realizar soldaduras unilaterales y conformado bilateral, obteniendo una soldadura de excelente calidad y una tasa de conformidad extremadamente alta;

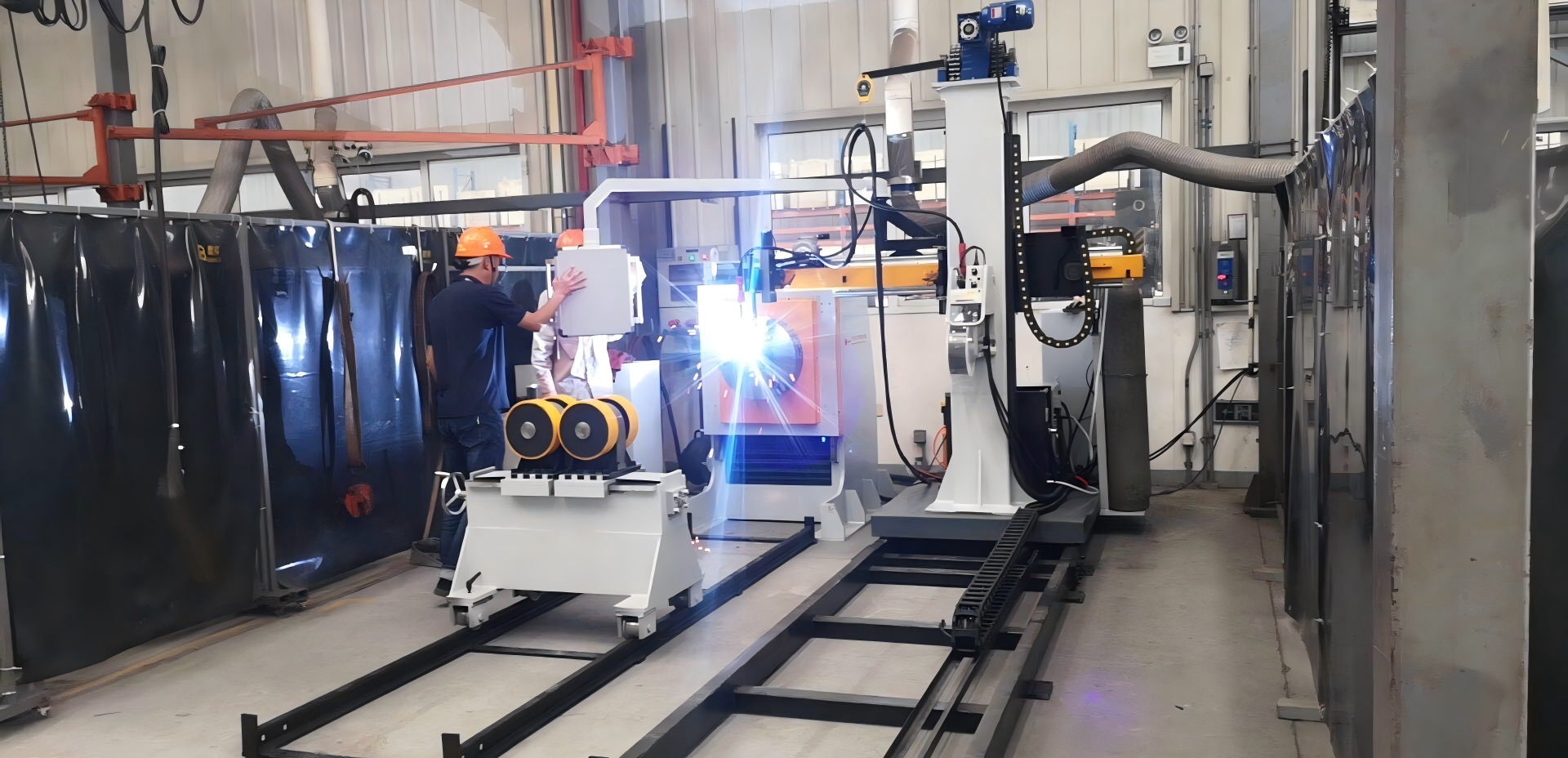

3.6 Sistema de accionamiento de soldadura: levante las piezas de trabajo ensambladas sobre el carro de soporte y luego sujételas a través del mandril para hacer girar el tubo y soldarlo;
3.7 Unidad de soldadura: La unidad de soldadura es de tipo voladizo, montada sobre una guía lineal de tracción, con desplazamiento eléctrico, y puede satisfacer las necesidades funcionales de sujeción en un punto y soldadura multipunto;
3.8 Sistema de soldadura: Se utiliza la fuente de alimentación de soldadura Lincoln FLEXTEC-650 original importada para satisfacer las necesidades de soldadura de alta velocidad por arco de argón/arco con protección de gas/arco sumergido de tuberías;
3.9 Sistema de control: Sistema de control experto para soldadura de tuberías WSP, PLC + interfaz hombre-máquina, gestión y control integrados de varios parámetros del proceso de soldadura, el operador "aprende rápidamente", acorta el ciclo de "entrada-salida" del equipo.
3.10 Proceso de soldadura: se pueden seleccionar aleatoriamente tres procesos de soldadura automáticos TIG/MAG/SAW según los requisitos; se pueden instalar tres antorchas de soldadura en el bastidor de la pistola al mismo tiempo, y el proceso de soldadura se puede cambiar rápidamente, y los parámetros del proceso de soldadura se pueden ajustar.
3.11 Seguridad del equipo: El equipo eléctrico cumple con los requisitos de la certificación CE, el nivel/estándar de seguridad de aislamiento H/IP23, cada acción funcional está configurada dentro de los límites de seguridad, y existen protección de seguridad confiable, botón de parada de emergencia, conexión a tierra y dispositivos de seguridad para prevenir el mal funcionamiento o los accidentes.
