1.Introducción del robot de soldadura tipo voladizo de 7 ejes:

1.1 Área de planificación de este equipo (solo área del equipo, excluyendo la posición artificial y el material, la posición de caché de corte, etc.): ancho =12 metros 2 metros, utilizando principalmente riel especial para robot (1 set), deslizadera (1 set), robot de soldadura de 6 ejes y su sistema de control (1 set), fuente de alimentación de soldadura (1 set), estación de limpieza de antorcha (1 set), antorcha de soldadura (1 set), etc.

1.2 El soporte del riel de suelo tiene 12 metros de largo y un riel de suelo está soldado. Para la pieza de trabajo de más de 12 metros y menos de 25 metros, se utilizan dos robots para realizar soldadura por zonas, lo que puede mejorar en gran medida la eficiencia de soldadura.

1.3 El robot de soldadura en la estación de trabajo adopta el modo de instalación formal, cooperando con el servomotor para accionar la plataforma deslizante y completar la soldadura de la pieza de trabajo. El equipo está equipado con tres instrucciones de alarma de fallo: rojo (alarma o fallo del equipo), amarillo (pausa del equipo) y verde (el equipo está en funcionamiento),  y  está  instalado  en  la  posición  evidente  del  equipo.  El  operador  puede  conocer  el  estado  actual del sistema.

1.4 El  equipo  está  equipado  con  interruptor  de  parada  de  emergencia  en  muchos  lugares,  lo  que  puede detener inmediatamente  cualquier  trabajo  del  equipo  en  caso  de  emergencia.  El  equipo  está  provisto  de  un  sistema de puesta a tierra de seguridad

2.Parámetro técnico del robot de soldadura tipo voladizo de 7 ejes

3.Características del robot de soldadura tipo voladizo de 7 ejes:

3.1 Elevar la pieza de trabajo preparada a la plataforma de soldadura;

3.2 Importar los planos 3D;

3.3 Seleccionar soldaduras (la soldadura puede extraerse con una tecla, proceso de soldadura de emparejamiento manual);

3.4 Hacer clic en el botón Start para iniciar el robot;

3.5 Ubicación automática del robot;

3.6 El  robot  soldó  la  soldadura  requerida  para  la  pieza  de  trabajo  (abrir  automáticamente  el  seguimiento  del  arco  para  la corrección en tiempo real de la soldadura);

3.7 soldadura completada;

3.8 Desmontaje manual de la pieza de trabajo y elevación de la pieza de trabajo;

3.9 Y así sucesivamente, el mismo tipo de trabajo desde el cuarto paso del ciclo continuo.

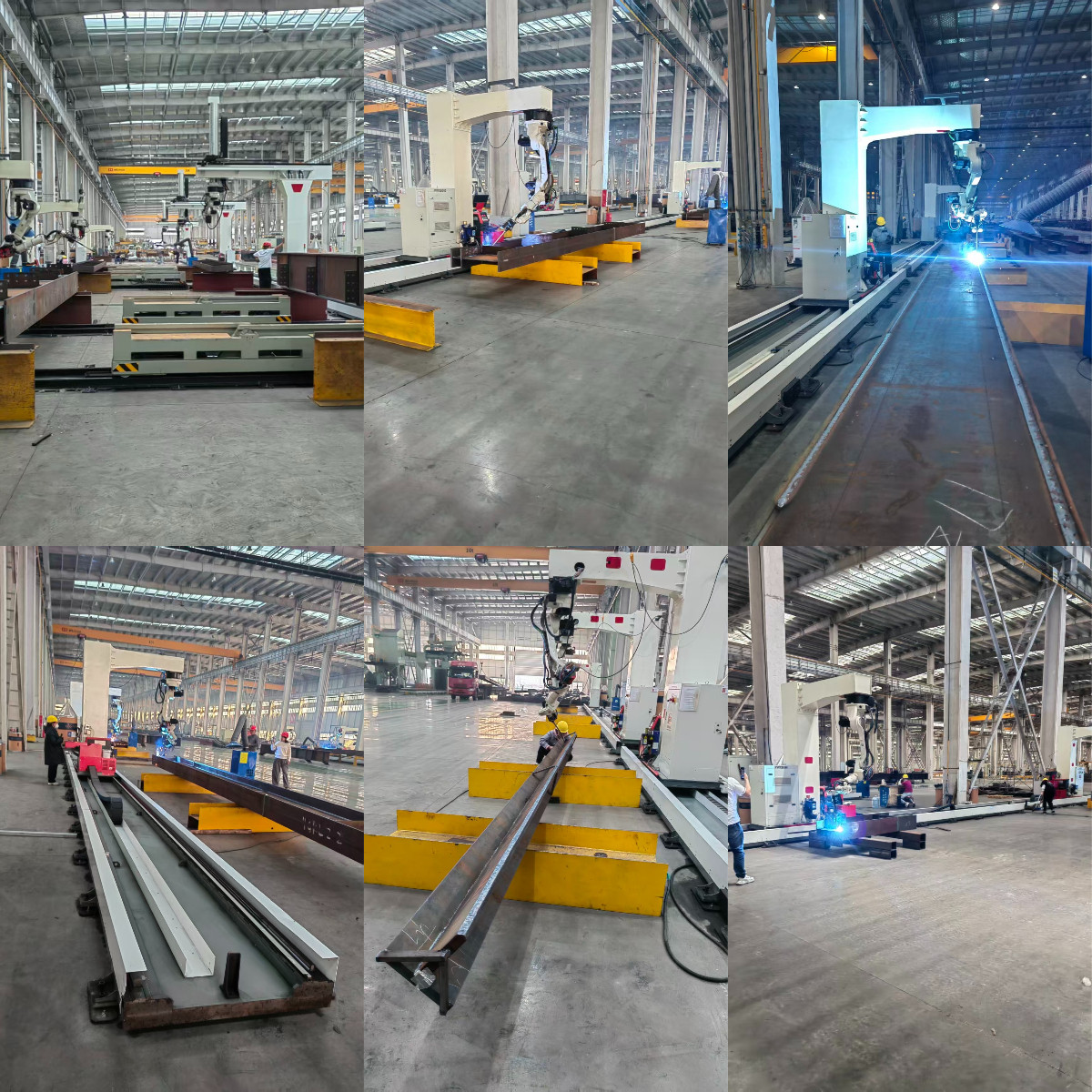

4.Proyectos para el robot de soldadura tipo voladizo de 7 ejes
