1.Введение для сварочной станции для труб с патронным зажимом тяжелого типа PPCW16:

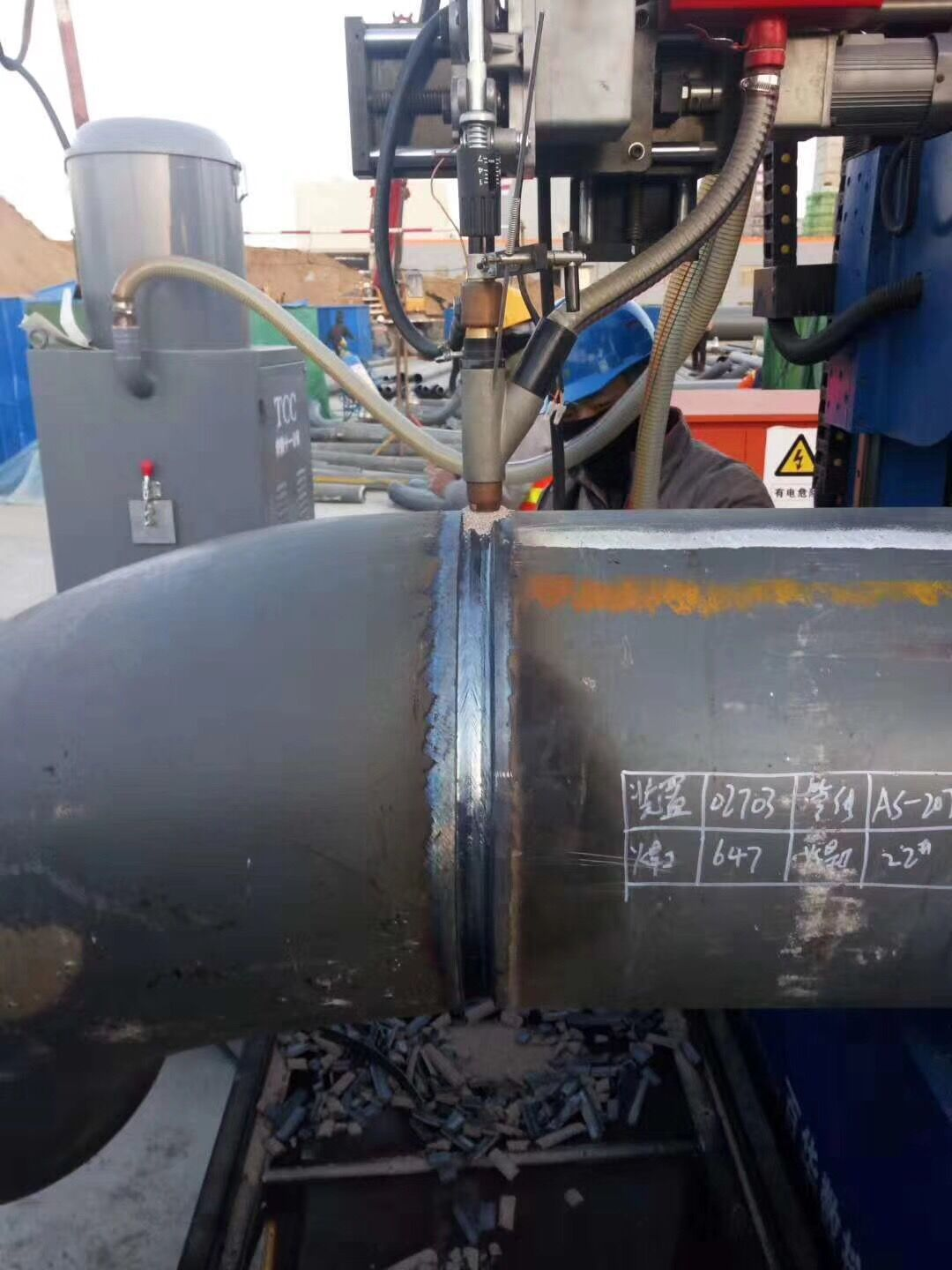

Оборудование для обработки трубопроводов отличается высокой практичностью и надежностью. Автоматическая установка для сварки труб с патронным зажимом серии PPCW поддерживает процессы сварки TIG/MAG/SAW для автоматического выполнения корневого, заполняющего и облицовочного проходов при сварке труб.

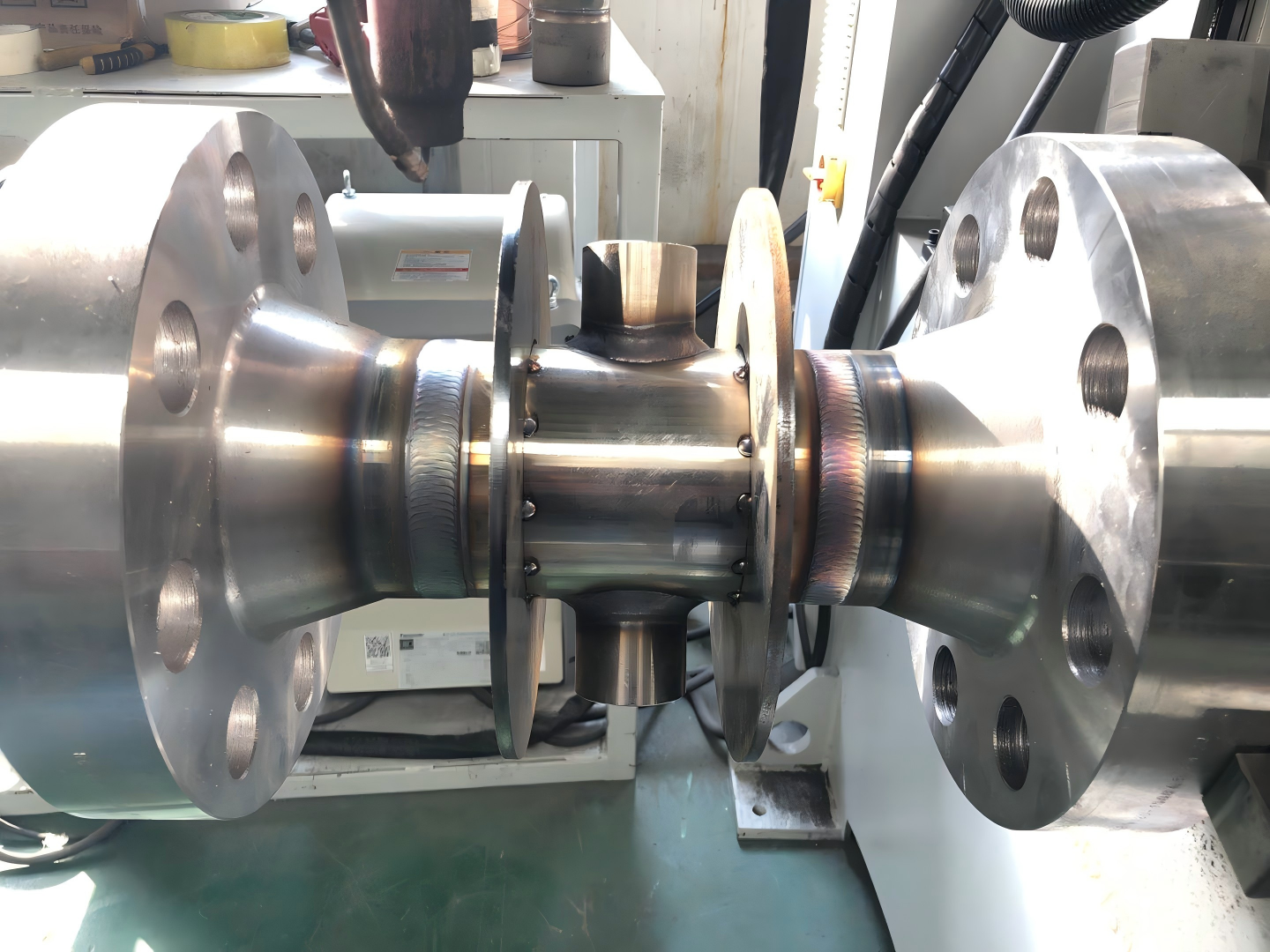

Установка обеспечивает автоматизированную стыковую сварку соединений труба-труба, труба-переходник, труба-фланец, труба-отвод (за исключением равнопроходных отводов с прямыми концами) и труба-тройник.

2.Технические параметры сварочной станции для труб с патронным зажимом тяжелого типа PPCW16

3.Характеристикидля сварочной станции для труб с патронным зажимом тяжелого типа PPCW16:

3.1 Современное оборудование, простая эксплуатация, даже без какого-либо опыта, вы сможете освоить навыки сварки за 3-5 дней обучения

3.2 Соответствие строгим отраслевым стандартам: оборудование спроектировано и изготовлено в соответствии с международными стандартами CE, APT, ASME, HSE, разработаны сварочные процессы и управляющее программное обеспечение, чтобы пользователи могли избегать стандартных барьеров в международной конкуренции;

3.3 Реализация принципов эргономики во всей конструкции и при использовании оборудования: эргономичная конструкция системы управления оборудованием позволяет оператору сохранять удобную рабочую позу при выполнении различных операций, эффективно предотвращая возникновение несчастных случаев. Конструкция полностью соответствует стандартам HSE и другим стандартам охраны окружающей среды, безопасности и здоровья

3.4 Удобство эксплуатации: Те, кто не имеет никакого опыта сварки, могут научиться сварке за короткое время. Сварочная программа предварительно задана в системе числового управления PLC + ручное управление для контроля и точной настройки, панель управления проста, а управление с ручного пульта имеет бесступенчатую регулировку скорости

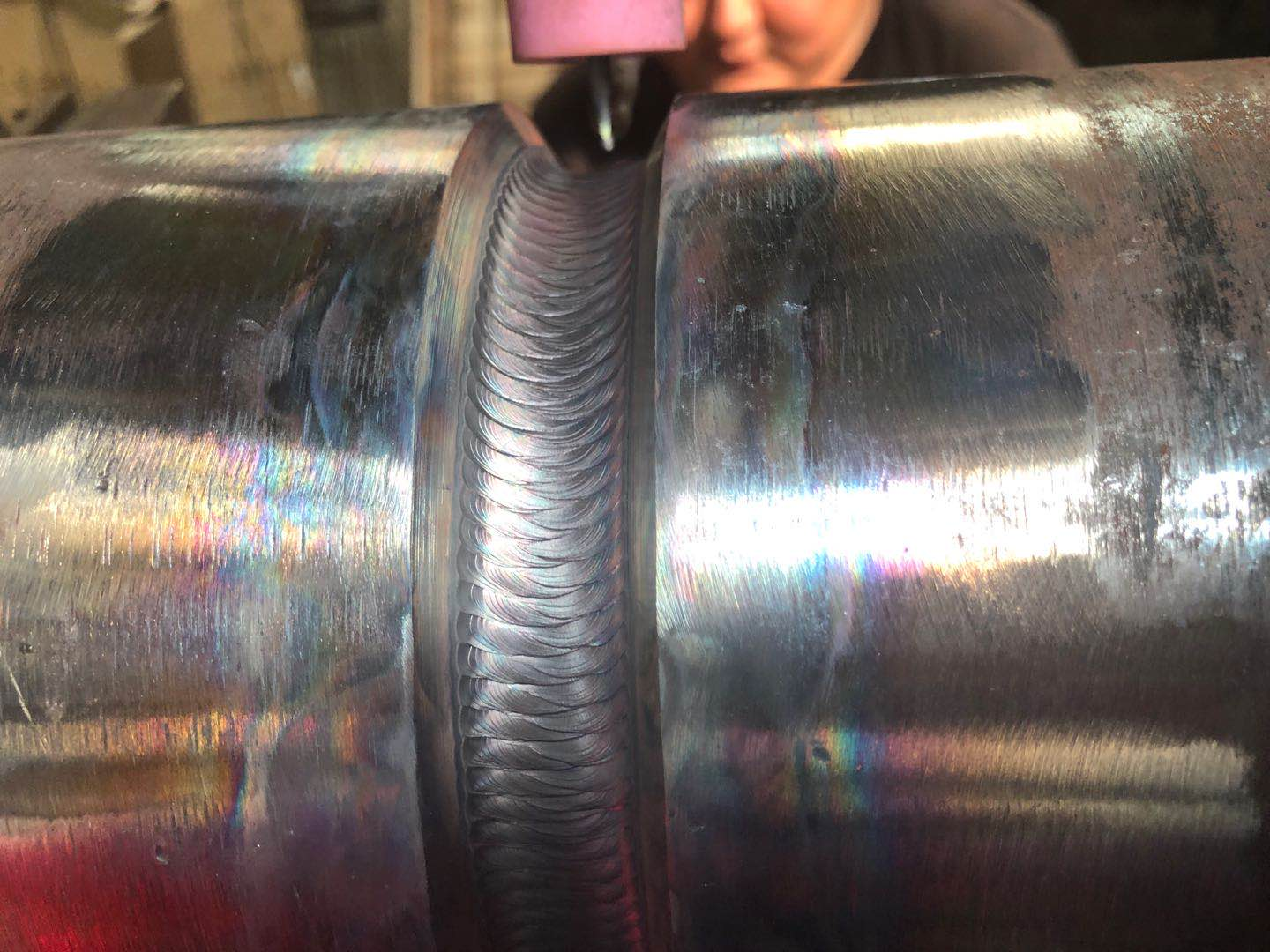

3.5Формирование поверхности: Сварочная горелка всегда выполняет сварку в оптимальном положении, что позволяет реализовать одностороннюю сварку с двусторонним формированием, сварной шов получается аккуратным, а процент годности чрезвычайно высок;

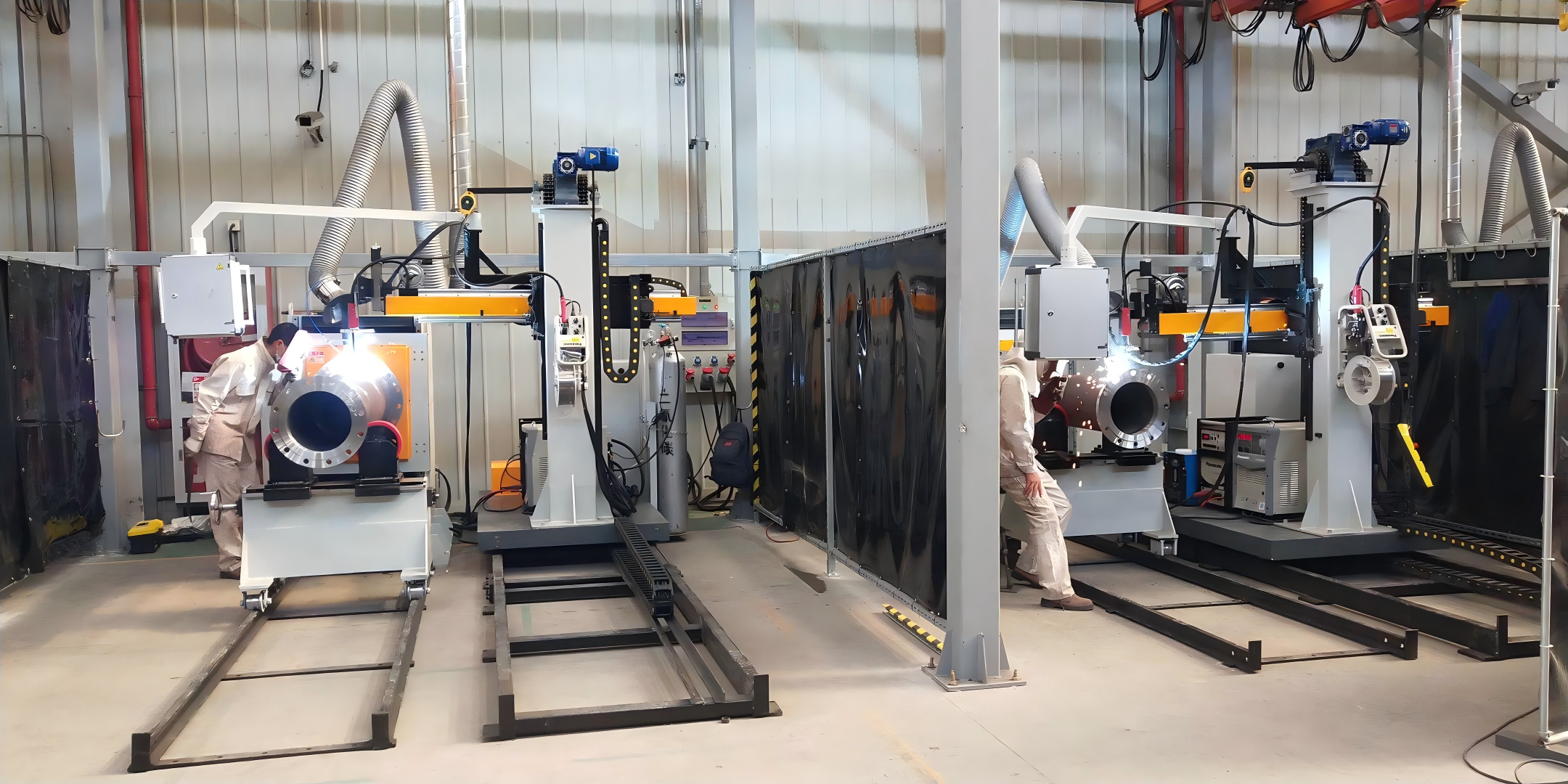

3.6Система привода сварки: поднимите собранные заготовки на опорную тележку, а затем зажмите их патроном для приведения трубы во вращение и выполнения сварки;

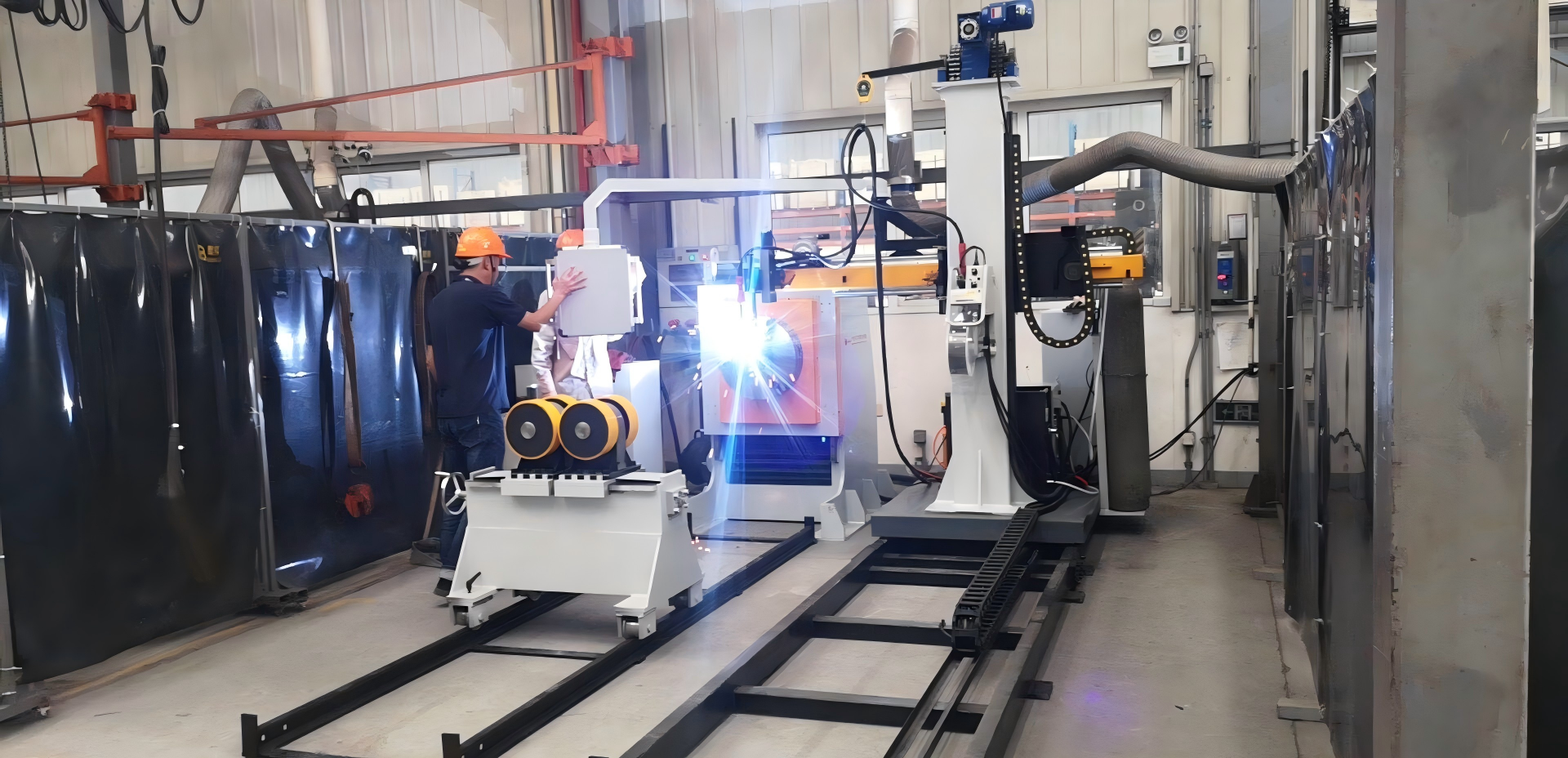

3.7 Сварочная головная машина: Сварочная головная машина консольного типа, установлена на линейной направляющей тяге, с электрическим перемещением, может удовлетворять функциональные потребности одной фиксации и многоточечной сварки;

3.8 Сварочная система: Используется оригинальный импортный сварочный источник питания Lincoln FLEXTEC-650 для обеспечения высокоскоростной аргонодуговой/газозащитной/дуговой сварки под флюсом трубопроводов;

3.9 Система управления: экспертная система управления сваркой трубопроводов WSP, PLC + человеко-машинный интерфейс, интегрированное управление и контроль различных параметров сварочного процесса, оператор "быстро осваивает", сокращает цикл "ввод-вывод" оборудования

3.10 Сварочный процесс: автоматические три сварочных процесса TIG/MAG/SAW могут выбираться произвольно в соответствии с требованиями; на держатель горелок можно одновременно установить три сварочные горелки, сварочный процесс можно быстро переключать, а параметры сварочного процесса можно регулировать. Настройка

3.11 Безопасность оборудования: Электрооборудование соответствует требованиям сертификации CE, класс/стандарт безопасности изоляции H/IP23 для каждого функционального действия установлены предельные значения безопасности, имеются надежная защита, кнопка аварийной остановки, заземление и устройства безопасности для предотвращения неправильной эксплуатации или несчастных случаев .
