1.Introducción del robot de soldadura tipo pórtico de 9 ejes:

1.1 Este equipo utiliza principalmente riel especial para robot (1 set), corredera (1 set), robot de soldadura de 6 ejes y su sistema de control (1 set), fuente de alimentación de soldadura (1 set), estación de limpieza de antorcha (1 set), antorcha de soldadura (1 set), etc.

1.2 El soporte del riel de suelo tiene 12 metros de largo y se suelda un riel de suelo. Para piezas de trabajo de más de 12 metros y menos de 25 metros, se utilizan dos robots para realizar soldadura por zonas, lo que puede mejorar en gran medida la eficiencia de soldadura.

1.3 El robot de soldadura en la estación de trabajo adopta el modo de instalación formal, cooperando con el servomotor para accionar la plataforma deslizante y completar la soldadura de la pieza de trabajo. El equipo está equipado con tres indicaciones de alarma de fallo: red (alarma o fallo del equipo), yellow (pausa del equipo) y green (el equipo está en funcionamiento),  y  está  instalado  en  la  posición  evidente  del  equipo.  El  operador  puede  conocer  el  estado  actual  del sistema.

1.4 El  equipo  está  equipado  con  interruptores  de  parada  de  emergencia  en  múltiples  lugares,  que  pueden detener inmediatamente  cualquier  trabajo  del  equipo  en  caso  de  emergencia.  El  equipo  está  provisto  de  un  sistema  de  puesta  a  tierra  de  seguridad.

2.Parámetro técnico del robot de soldadura tipo pórtico de 9 ejes

3.Características del robot de soldadura tipo pórtico de 9 ejes:

3.1 Elevar la pieza de trabajo terminada a la plataforma de soldadura;

3.2 Importar los planos 3D;

3.3 Seleccionar las soldaduras (la soldadura puede extraerse con una sola tecla, proceso de soldadura de coincidencia manual);

3.4 Hacer clic en el botón Start para iniciar el robot;

3.5 Localización automática del robot;

3.6 El  robot  soldó  la  soldadura  requerida  para  la  pieza  de  trabajo  (abrir  automáticamente  el  seguimiento  del  arco  para  la  corrección  en  tiempo  real de la soldadura);

3.7 soldadura completada;

3.8 Desmontaje manual de la pieza de trabajo y elevación de la pieza de trabajo;

3.9 Y así sucesivamente, el mismo tipo de trabajo desde el cuarto paso del ciclo continuo.

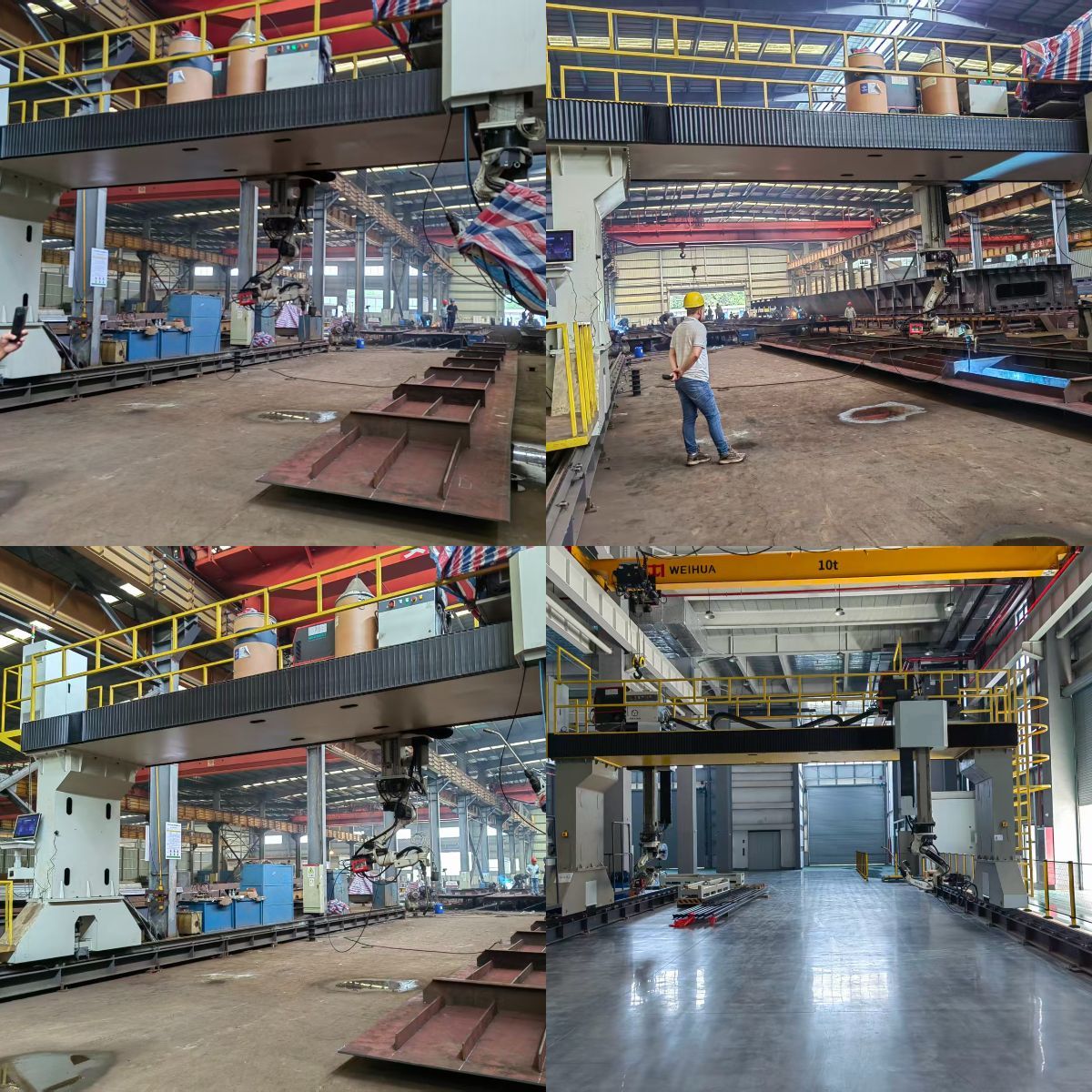

4.Proyectos del robot de soldadura tipo pórtico de 9 ejes
