1.Introducción de la máquina dobladora de tubos hidráulica CNC:

Las máquinas dobladoras generalmente pueden clasificarse en máquinas dobladoras CNC, máquinas dobladoras hidráulicas, etc. Se utilizan principalmente para el tendido y la construcción de tuberías en campos como la ingeniería eléctrica, la construcción ferroviaria pública, calderas, puentes, barcos, muebles, decoración, etc. Tienen las ventajas de múltiples funciones, estructura razonable y operación sencilla. Esta máquina no solo tiene la función de doblar tubos, sino que también puede utilizar el cilindro de aceite como gato hidráulico. En comparación con los equipos de doblado CNC, tiene las ventajas de bajo precio y uso conveniente, y ocupa una posición dominante en el mercado nacional de máquinas dobladoras.

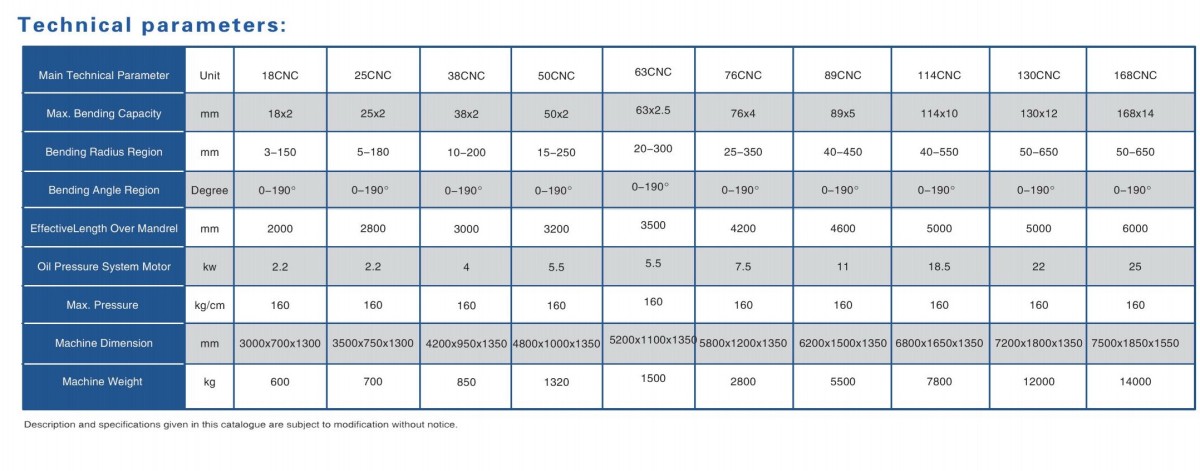

2.Parámetro técnico de la máquina dobladora de tubos hidráulica CNC

3.Características de la máquina dobladora de tubos hidráulica CNC

3.1 Brazo de doblado (eje C) por sistema hidráulico. Matriz de sujeción por sistema hidráulico, Matriz de presión por sistema hidráulico.

3.2 Carro (eje Y) por servomotor. Pinza de sujeción (eje B): rotación por servomotor, agarre por sistema hidráulico.

3.3 Unidad de retracción anticipada del mandril. Pedestal fijo, sirve para parada de emergencia y control remoto

3.4 Sistema de enfriamiento por ventilador. Diagnóstico intermedio.

3.5 Sistema central de lubricación automática.

3.6 Pedal para arranque seguro.

3.7 Es una máquina dobladora de tubos totalmente automática, con sistema de control PLC, dos servos para rotación, alimentación

3.8 La pantalla táctil muestra inglés, tiene prefabricados de diferentes grados de doblado, operación por diálogo,

puede elegir operación manual, semiautomática y totalmente automática manual,

interruptor de pedal portátil con función de arranque y parada de emergencia. Múltiples ejes trabajando simultáneamente.

3.9 Doblado de tubo -Automático. Rotación de tubo - Automática. Alimentación de tubo - Automática.

3.10 Copia de seguridad de programas con una tecla para USB o almacenamiento en disco o a través de INTERNET. La gestión y

el almacenamiento de datos de doblado y herramientas se realiza en archivos de texto estándar en el disco duro del

PLC de control. En caso de requerimiento también es posible integrar el PLC en la máquina dobladora，Por lo tanto, se incluye un adaptador para Helmet. El número de herramientas y productos es prácticamente ilimitado，los archivos de productos y herramientas pueden editarse fácilmente (también en un PLC separado) e imprimirse

3.11 Código de seguridad para la protección de la configuración de datos y de las funciones de operación seleccionadas.

3.12 Acceso al historial de datos de configuración de doblado para facilitar el estudio de fallos con un juego de herramientas

3.13 Todas las piezas del sistema hidráulico, sistema de control, sistema de accionamiento y sistema de visualización son importadas de marcas famosas, con alta precisión, alta eficiencia, adecuadas para producción en masa.

3.14 CNC totalmente automático, dispone de equipo de doblado espacial cúbico, la carga de todo el proceso de doblado es automática

3.15 La máquina ofrece una operación conveniente, rendimiento estable y alto factor de seguridad. La máquina es la opción ideal para el procesamiento de tubos.
