1.مقدمة عن آلة الثني CNC ذات 4 بكرات:

آلة التشكيل بالدرفلة هي جهاز يقوم بثني المواد الصفائحية إلى أشكال من خلال عمل بكرات التشغيل. ويمكنها تشكيل أجزاء مختلفة مثل القطع الأسطوانية والقطع المخروطية. وهي معدات معالجة مهمة للغاية. يعتمد مبدأ عمل آلة التشكيل بالدرفلة على استخدام قوى خارجية مثل الضغط الهيدروليكي والقوة الميكانيكية لتحريك بكرات التشغيل, وبالتالي ثني المواد الصفائحية أو درفلتها إلى أشكال. وبحسب الحركة الدورانية وتغيرات مواضع بكرات التشغيل ذات الأشكال المختلفة, يمكن معالجة أجزاء مثل القطع البيضاوية, والقطع المقوسة, والقطع الأسطوانية.

تؤثر البكرة العلوية لآلة درفلة الألواح المتماثلة على المكبس من خلال الزيت الهيدروليكي داخل الأسطوانة الهيدروليكية عند الموضع المتماثل بين البكرتين السفليتين, مما يؤدي إلى حركة رأسية صعودا وهبوطا. ويتم تشغيلها بواسطة الترس النهائي للمخفض الرئيسي لتدور مع تروس البكرتين السفليتين. وهذا يوفر عزم الدوران لدرفلة الصفائح المعدنية. تمر الصفائح المعدنية المسطحة واللدنة ذات المواصفات الموحدة بين بكرات العمل الثلاث (بكرتان سفليتان وبكرة علوية واحدة) لآلة درفلة الألواح. ومن خلال الضغط الهابط للبكرة العلوية والحركة الدورانية للبكرة السفلية, تتعرض الصفيحة المعدنية لانحناءات متتالية متعددة (تشوه انضغاطي في الطبقة الداخلية, وتبقى الطبقة الوسطى دون تغيير, وتشوه شد في الطبقة الخارجية), مما يؤدي إلى تشوه لدن دائم. ويتم درفلة الصفيحة إلى الأسطوانة أو المخروط المطلوب, أو جزء منه. ومن عيوب آلة درفلة الألواح الهيدروليكية ثلاثية البكرات هذه أن أطراف الصفائح المعدنية تحتاج إلى ثني مسبق بواسطة معدات أخرى. وتناسب آلة درفلة الألواح هذه آلات درفلة الألواح الكبيرة بسماكة صفيحة 50mm أو أكثر. وتتم إضافة صف من بكرات التباطؤ الثابتة إلى الجزء السفلي من البكرتين السفليتين, مما يقصر المسافة بين البكرتين السفليتين, وبالتالي يحسن دقة قطعة العمل المدرفلة والأداء العام للآلة.

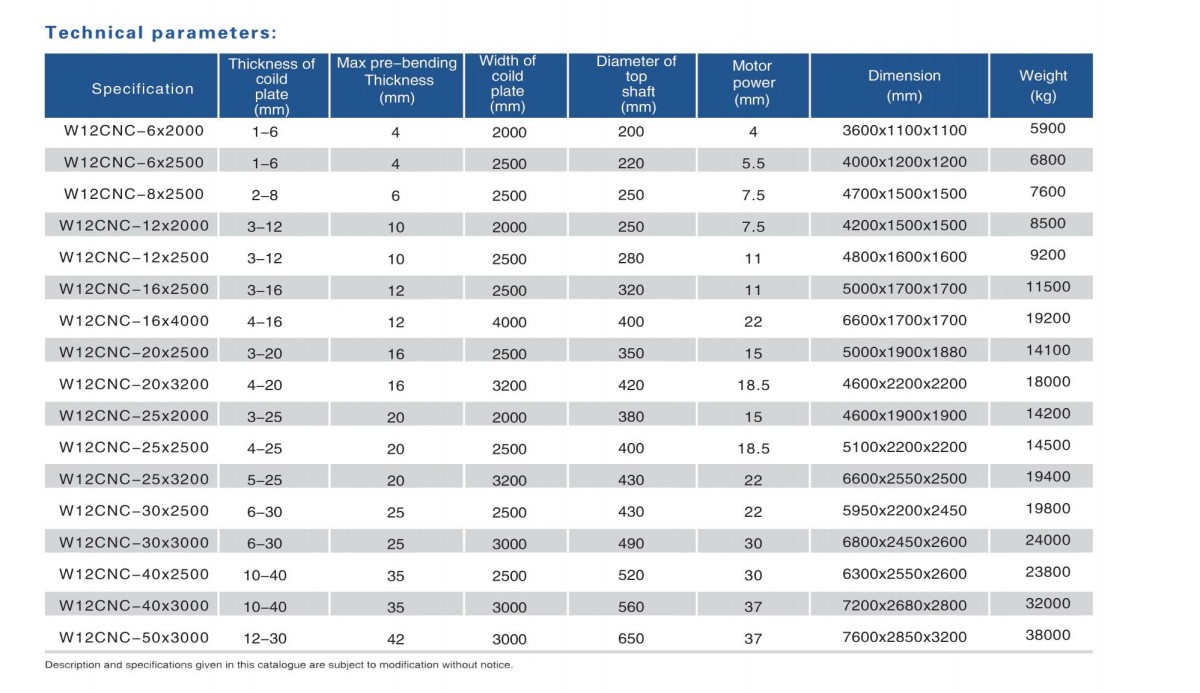

2.المعلمات الفنية لآلة الثني CNC ذات 4 بكرات

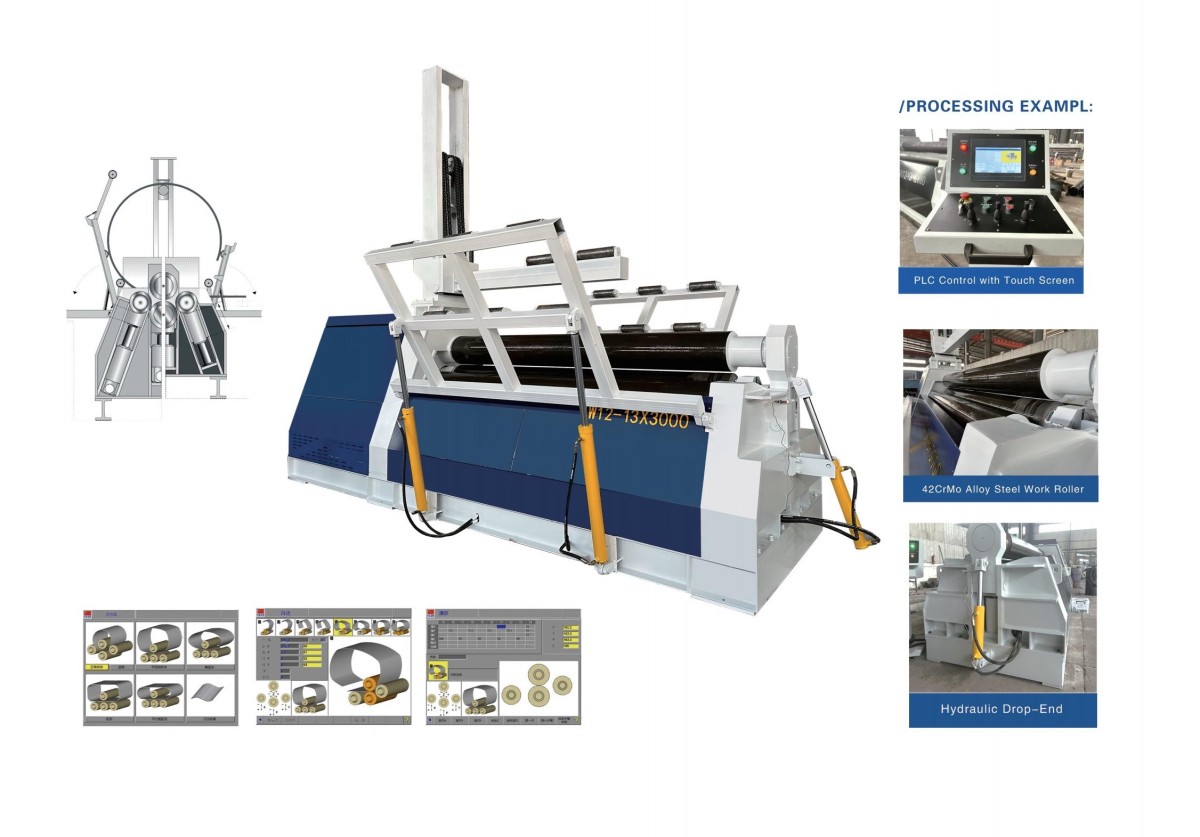

3.خصائص آلة الثني CNC ذات 4 بكرات:

تنقسم آلة درفلة الألواح الحديدية (آلة الدرفلة) إلى نوع ميكانيكي ونوع هيدروليكي.

الشكل الهيكلي الشائع هو النوع المتماثل ثلاثي البكرات. تتحرك البكرة العلوية رأسيا إلى أعلى وأسفل عند الموضع المتماثل بين البكرتين السفليتين. ويتم تحقيق هذه الحركة من خلال نقل الحركة بواسطة الدودة والعجلة الدودية; وتدور البكرتان السفليتان, ويتم تحقيق هذا الدوران من خلال تعشيق ترس الخرج للمخفض مع ترس البكرة السفلية, مما يدفع الصفيحة إلى الحركة.

يتم إرسال الزيت عالي الضغط الخارج من مضخة الزيت الكهربائية عبر أنبوب الزيت عالي الضغط إلى أسطوانة العمل أو المحرك, ويدفع الزيت عالي الضغط المكبس داخل أسطوانة العمل أو المحرك, مولدا قوة دفع وعزم دوران. ثم تقوم مكونات القالب بثني المقطع. ويعتمد مبدأ العمل على مبدأ أن ثلاث نقاط تشكل دائرة, باستخدام التغير في الموضع النسبي لقطعة العمل والحركة الدورانية لإحداث تشوه لدن مستمر للصفيحة. وعندما يتجاوز الضغط الهابط المطبق بواسطة البكرة العلوية حد الخضوع للمادة, تتعرض المادة لتشوه دائم. وتتمثل عملية الدرفلة الأساسية في: إدخال الصفيحة إلى المسافة بين البكرات العلوية والسفلية وضبطها, ثم تشغيل المحرك الرئيسي, وإكمال أعمال الدرفلة من خلال عمليات ضغط متعددة ودوران أمامي وعكسي.

ينقسم نظام نقل الحركة للمعدات إلى نقل حركة رئيسي ونقل حركة مساعد. يتم تشغيل نظام نقل الحركة الرئيسي بواسطة المحرك لقيادة المخفض وزوج التروس لتدوير البكرات السفلية; أما نظام نقل الحركة المساعد (المستخدم للحركة الصاعدة والهابطة للبكرة العلوية) فيتم تشغيله بواسطة محرك آخر لتحقيق حركة العجلة الدودية والدودة وقضيب اللولب. ويعتمد نظام التشحيم في الغالب على الإضافة اليدوية أو طرق التشحيم المركزية, كما يتطلب صيانة دورية لضمان التشغيل الطبيعي للمعدات.
