آلة ثني الأنابيب الهيدروليكية CNC
يمكن تصنيف آلات الثني بشكل عام إلى آلات ثني CNC، وآلات الثني الهيدروليكية، وما إلى ذلك. تُستخدم بشكل أساسي في مدّ الأنابيب وأعمال الإنشاء في مجالات مثل هندسة الطاقة، وإنشاء السكك الحديدية العامة، والغلايات، والجسور، والسفن، والأثاث، والديكور، وما إلى ذلك. وتمتاز بتعدد الوظائف، والبنية المعقولة، وسهولة التشغيل. لا تقتصر وظيفة هذه الآلة على ثني الأنابيب فحسب، بل يمكنها أيضًا استخدام أسطوانة الزيت كرافعة هيدروليكية. وبالمقارنة مع معدات الثني CNC، فإنها تتميز بانخفاض السعر وسهولة الاستخدام، وتحتل مكانة مهيمنة في سوق آلات الثني المحلية.
معلمات المنتج
1.مقدمة لآلة ثني الأنابيب الهيدروليكية CNC:
يمكن تصنيف آلات الثني بشكل عام إلى آلات ثني CNC، وآلات الثني الهيدروليكية، وما إلى ذلك. تُستخدم بشكل أساسي في مدّ الأنابيب وأعمال الإنشاء في مجالات مثل هندسة الطاقة، وإنشاء السكك الحديدية العامة، والغلايات، والجسور، والسفن، والأثاث، والديكور، وما إلى ذلك. وتمتاز بتعدد الوظائف، والبنية المعقولة، وسهولة التشغيل. لا تقتصر وظيفة هذه الآلة على ثني الأنابيب فحسب، بل يمكنها أيضًا استخدام أسطوانة الزيت كرافعة هيدروليكية. وبالمقارنة مع معدات الثني CNC، فإنها تتميز بانخفاض السعر وسهولة الاستخدام، وتحتل مكانة مهيمنة في سوق آلات الثني المحلية.

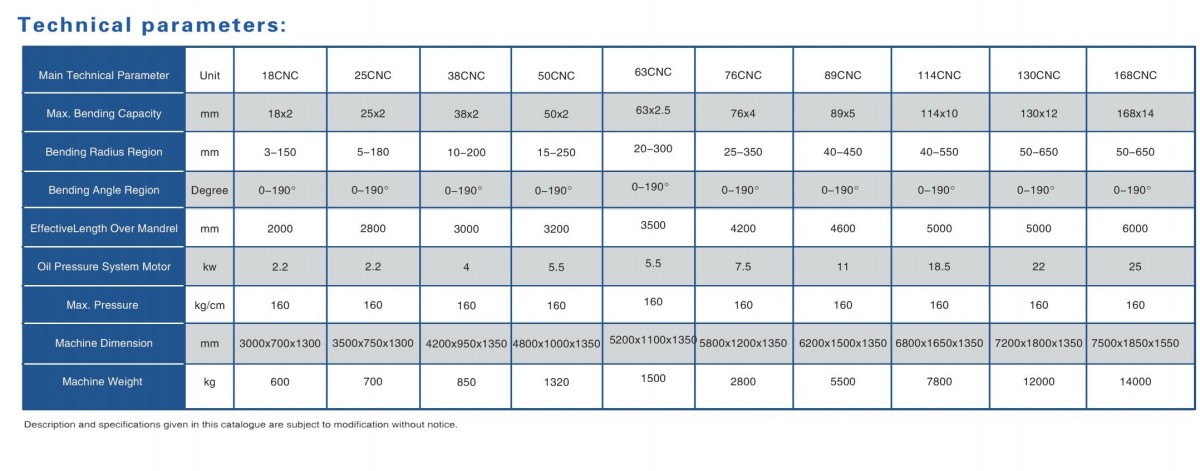

2.المعلمات الفنية لآلة ثني الأنابيب الهيدروليكية CNC
3.خصائص آلة ثني الأنابيب الهيدروليكية CNC
3.1 ذراع الثني (C-axis) هيدروليكي. قالب التثبيت هيدروليكي, وقالب الضغط هيدروليكي.
3.2 العربة (Y-axis) بمحرك مؤازر. الظرف (B-axis): الدوران بمحرك مؤازر, والإمساك هيدروليكي.
3.3 وحدة سحب الماندريل المتوقعة. قاعدة قائمة, تخدم الإيقاف الطارئ والتحكم عن بُعد
3.4 نظام تبريد بالمروحة. التشخيص بشكل متقطع.
3.5 نظام تزييت أوتوماتيكي مركزي.
3.6 دواسة قدم لبدء آمن.
3.7 إنها آلة ثني أنابيب أوتوماتيكية بالكامل, مع نظام تحكم PLC, واثنين من المحركات المؤازرة للدوران والتغذية
3.8 شاشة تعمل باللمس تعرض الإنجليزية, وبها إعدادات مسبقة لدرجات ثني مختلفة, وتشغيل حواري,
يمكن اختيار التشغيل اليدوي, وشبه الأوتوماتيكي, والأوتوماتيكي الكامل,
مفتاح دواسة محمول مزود بوظيفة البدء والإيقاف الطارئ. تعمل محاور متعددة في الوقت نفسه.
3.9 ثني الأنابيب - أوتوماتيكي. تدوير الأنابيب - أوتوماتيكي. تغذية الأنابيب - أوتوماتيكي.
3.10 نسخ احتياطي للبرامج بمفتاح واحد إلى USB أو تخزين على القرص أو عبر INTERNET. تتم إدارة
وتخزين بيانات الثني والأدوات في ملفات نصية قياسية على القرص الصلب الخاص بـ
وحدة التحكم PLC. عند الحاجة, من الممكن أيضًا دمج PLC في آلة الثني，لذلك يتم تضمين مهايئ Helmet. عدد الأدوات والمنتجات غير محدود عمليًا，يمكن تحرير ملفات المنتجات والأدوات بسهولة (أيضًا على PLC منفصل) وطباعتها
3.11 رمز أمان لحماية إعدادات البيانات وخصائص التشغيل المحددة.
3.12 للوصول إلى بيانات إعدادات الثني السابقة لتسهيل دراسة الأعطال باستخدام مجموعة واحدة من الأدوات
3.13 جميع أجزاء النظام الهيدروليكي, ونظام التحكم, ونظام القيادة, ونظام العرض مستوردة من علامات تجارية مشهورة, بدقة عالية وكفاءة عالية, ومناسبة للإنتاج الضخم.
3.14 CNC أوتوماتيكي بالكامل, مزود بمعدات ثني فراغية مكعبة, ويكون تحميل عملية الثني بالكامل أوتوماتيكيًا
3.15 تتميز الآلة بسهولة التشغيل, واستقرار الأداء, ومعامل أمان مرتفع. والآلة هي الخيار المثالي لمعالجة الأنابيب.
