1.مقدمة عن آلة الثني الميكانيكية ذات 3 أسطوانات:

آلة التشكيل بالدرفلة هي جهاز يقوم بثني المواد الصفائحية إلى أشكال من خلال عمل بكرات التشغيل. يمكنها تشكيل أجزاء متنوعة مثل القطع الأسطوانية والقطع المخروطية. وهي معدات معالجة مهمة للغاية. يتمثل مبدأ عمل آلة التشكيل بالدرفلة في استخدام قوى خارجية مثل الضغط الهيدروليكي والقوة الميكانيكية لتحريك بكرات التشغيل، وبالتالي ثني المواد الصفائحية أو درفلتها إلى أشكال. واعتمادا على الحركة الدورانية والتغيرات الموضعية لبكرات التشغيل ذات الأشكال المختلفة، يمكن معالجة أجزاء مثل القطع الإهليلجية والقطع القوسية والقطع الأسطوانية.

تؤثر الأسطوانة العلوية لآلة درفلة الألواح المتماثلة على المكبس عبر الزيت الهيدروليكي داخل الأسطوانة الهيدروليكية عند الموضع المتماثل بين الأسطوانتين السفليتين، مما يتسبب في حركة رأسية صعودا وهبوطا. ويتم تشغيلها بواسطة الترس النهائي للمخفض الرئيسي لتدور معا مع تروس الأسطوانتين السفليتين. ويوفر ذلك عزم الدوران لدرفلة الصفائح المعدنية. تمر الصفائح المعدنية المسطحة واللدنة ذات المواصفات الموحدة بين بكرات العمل الثلاث (أسطوانتان سفليتان وأسطوانة علوية واحدة) لآلة درفلة الألواح. ومن خلال الضغط الهابط للأسطوانة العلوية والحركة الدورانية للأسطوانة السفلية، تتعرض الصفيحة المعدنية لانحناءات متتالية متعددة (تشوه انضغاطي في الطبقة الداخلية، وتبقى الطبقة الوسطى دون تغيير، وتشوه شد في الطبقة الخارجية)، مما ينتج عنه تشوه لدن دائم. وتُدرفل الصفيحة إلى الأسطوانة أو المخروط المطلوب، أو جزء منه. ومن عيوب آلة درفلة الألواح الهيدروليكية ذات الثلاث أسطوانات أن أطراف الصفائح المعدنية تحتاج إلى ثني مسبق بواسطة معدات أخرى. وتعد آلة درفلة الألواح هذه مناسبة لآلات درفلة الألواح كبيرة الحجم بسماكة صفيحة تبلغ 50mm أو أكثر. ويُضاف صف من بكرات التباطؤ الثابتة إلى الجزء السفلي من الأسطوانتين السفليتين، مما يقصر المسافة بين الأسطوانتين السفليتين، وبالتالي يحسن دقة قطعة العمل المدرفلة والأداء العام للآلة.

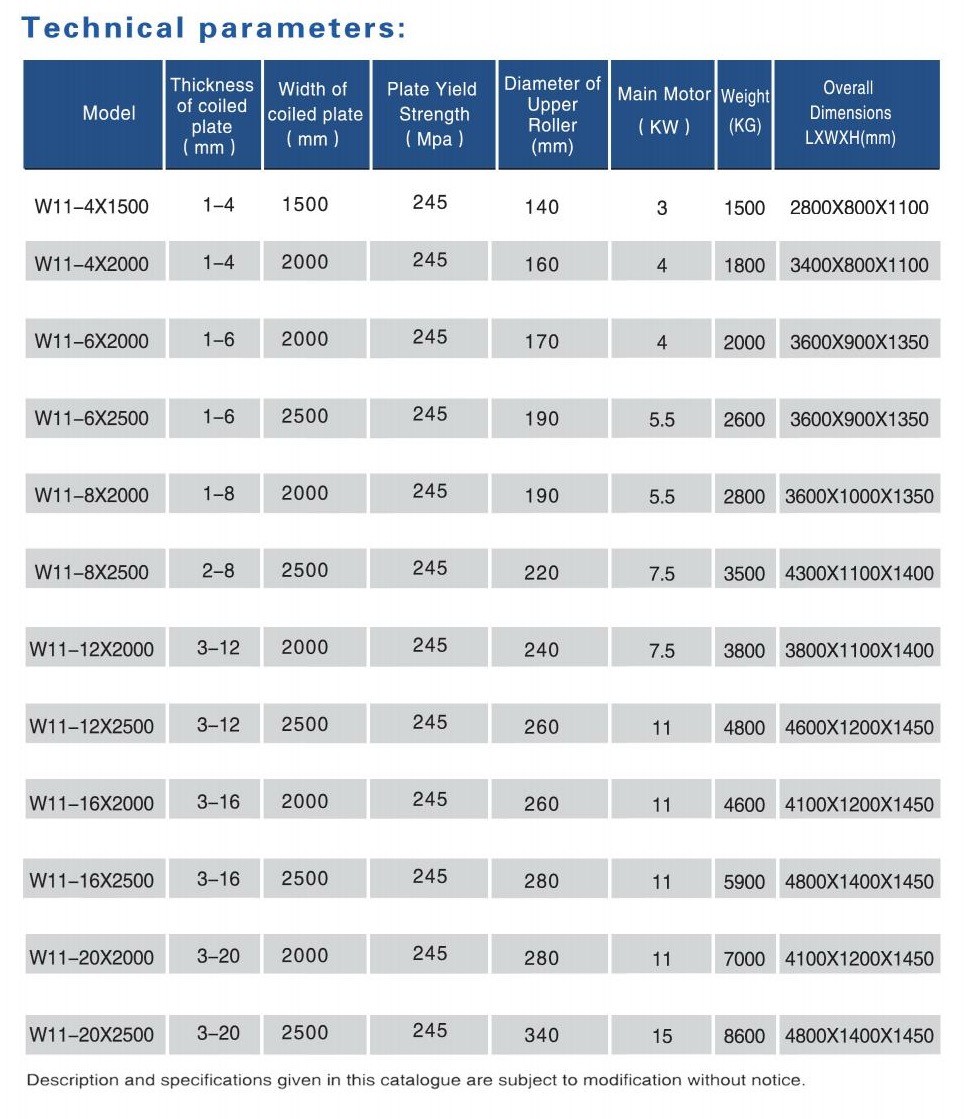

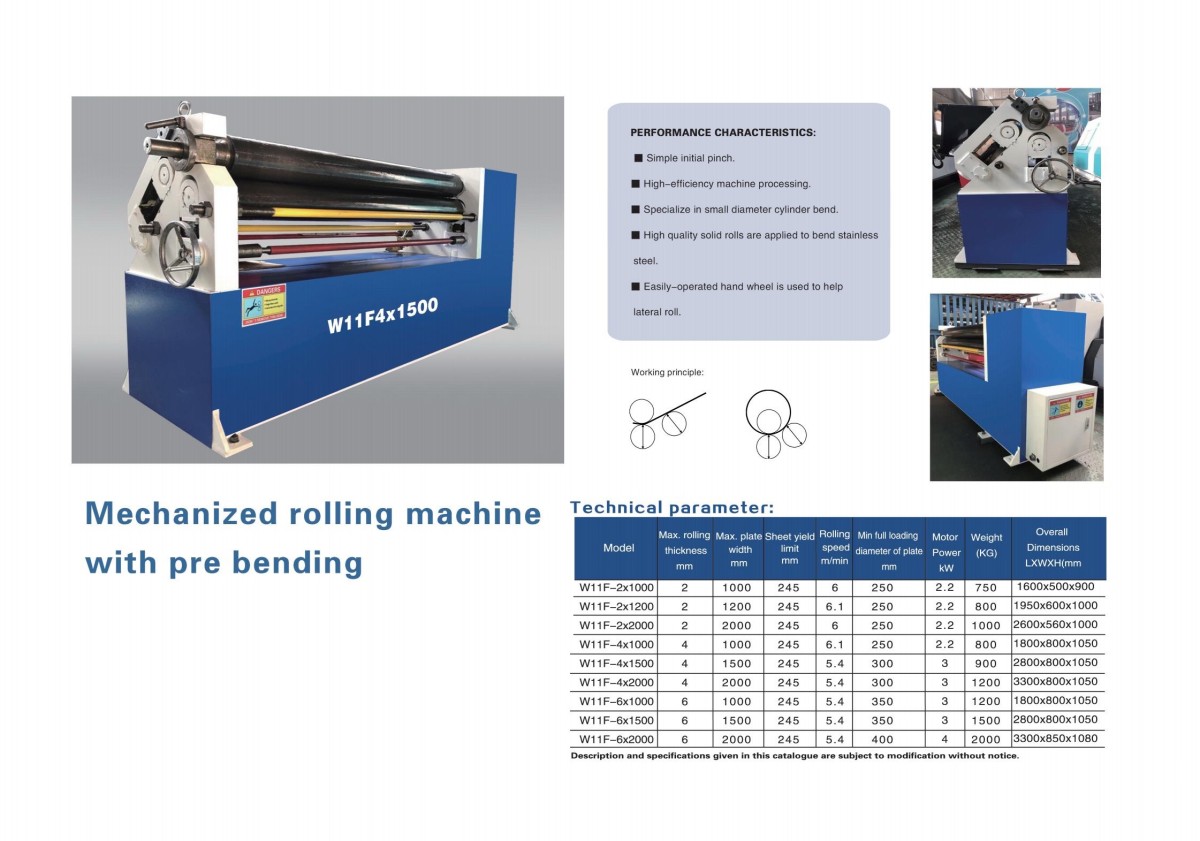

2.المعلمات الفنية لآلة الثني الميكانيكية ذات 3 أسطوانات

3.خصائص آلة الثني الميكانيكية ذات 3 أسطوانات:

تنقسم آلة درفلة الصفائح الحديدية (آلة الدرفلة) إلى نوع ميكانيكي ونوع هيدروليكي.

الشكل الهيكلي الشائع هو النوع المتماثل ذي الثلاث أسطوانات. تتحرك الأسطوانة العلوية رأسيا صعودا وهبوطا عند الموضع المتماثل بين الأسطوانتين السفليتين. ويتم تحقيق هذه الحركة من خلال نقل الحركة بواسطة اللولب الدودي والعجلة الدودية؛ وتدور الأسطوانتان السفليتان، ويتم تحقيق هذا الدوران من خلال تعشيق ترس خرج المخفض مع ترس الأسطوانة السفلية، مما يدفع الصفيحة إلى الحركة.

يتم إرسال الزيت عالي الضغط الناتج عن مضخة الزيت الكهربائية عبر أنبوب الزيت عالي الضغط إلى أسطوانة العمل أو المحرك، ويدفع الزيت عالي الضغط المكبس داخل أسطوانة العمل أو المحرك، مولدا قوة دفع وعزم دوران. ثم تقوم مكونات القالب بثني المقطع. ويعتمد مبدأ العمل على مبدأ أن ثلاث نقاط تشكل دائرة، باستخدام التغير في الموضع النسبي لقطعة العمل والحركة الدورانية للتسبب في تشوه لدن مستمر للصفيحة. وعندما يتجاوز الضغط الهابط المطبق بواسطة الأسطوانة العلوية حد الخضوع للمادة، تتعرض المادة لتشوه دائم. وتتمثل عملية الدرفلة الأساسية في: إدخال الصفيحة إلى المسافة بين الأسطوانة العلوية والأسطوانات السفلية وضبطها، ثم تشغيل المحرك الرئيسي، وإكمال أعمال الدرفلة من خلال عمليات ضغط متعددة ودورانات أمامية وعكسية.

ينقسم نظام نقل الحركة للمعدة إلى نقل رئيسي ونقل مساعد. يتم تشغيل نظام النقل الرئيسي بواسطة المحرك لقيادة المخفض وزوج التروس لتدوير الأسطوانتين السفليتين؛ أما نظام النقل المساعد (المستخدم لحركة الأسطوانة العلوية صعودا وهبوطا) فيتم تشغيله بواسطة محرك آخر لتحقيق حركة العجلة الدودية واللولب الدودي والقضيب اللولبي. ويعتمد نظام التشحيم في الغالب على الإضافة اليدوية أو طرق التشحيم المركزية، كما يلزم إجراء صيانة دورية لضمان التشغيل الطبيعي للمعدة.
