1.مقدمة عن آلة ثني المقاطع:

1.1 تطبيق المنتج لآلة ثني المقاطع: تُعد آلة ثني المقاطع معدات متقدمة نسبيًا لتشكيل المقاطع في القرن 21st، وتُستخدم على نطاق واسع في تصنيع مختلف الفلنجات الدائرية في صناعات مثل السيارات، المصاعد، البترول، الهندسة الكيميائية، الهياكل الفولاذية، التصنيع الميكانيكي، وقطاعات أخرى.

1.2 ميزات آلة ثني المقاطع: يمكن لآلة ثني المقاطع إكمال عمليات الثني المسبق، واللف، والتدوير للمقاطع بعملية تغذية واحدة; يتميز هيكل آلة ثني المقاطع بالتطور وتعدد الوظائف. ويمكن وضعها رأسيًا أو أفقيًا وفقًا لحالة استخدام المستخدم.

1.3 مبدأ عمل آلة ثني المقاطع: آلة ثني المقاطع هي آلة ثني مقاطع قابلة للضبط بخط مستقيم. الأسطوانتان الجانبيتان في الآلة هما أسطوانتا الدفع الرئيسيتان، ويمكن أيضًا أن تكون بكرات العمل الثلاث هي بكرات الدفع الرئيسية. موضع الأسطوانة العلوية ثابت، وتقوم الأسطوانة السفلية بتثبيت قطعة العمل إلى الأعلى لمنع تشوه المقطع العرضي. تؤدي الأسطوانتان الجانبيتان حركة خطية صعودًا وهبوطًا بما يتوافق مع الأسطوانة العلوية، ويتم التحكم في ذلك هيدروليكيًا، مع عرض رقمي للإزاحة، مما يساعد على التحكم في عملية تشكيل المقطع. توجد بكرات حرة CNC وأجهزة تصحيح التشوه على كلا الجانبين، مما يفيد في ضمان جودة ثني المقاطع ذات المقاطع العرضية غير المتماثلة وتشكيل قطع العمل ذات الأسطح المنحنية المزدوجة.

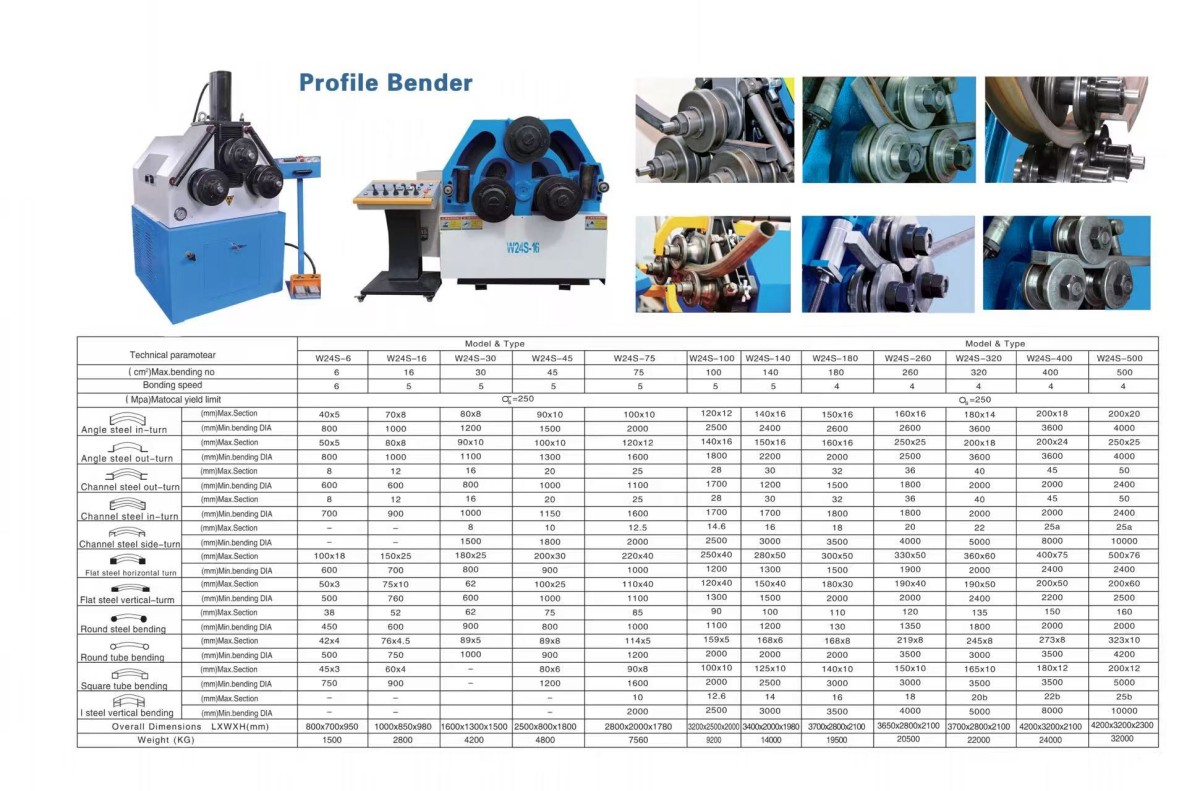

2.المعلمات الفنية لآلة ثني المقاطع

3.خصائص آلة ثني المقاطع

3.1 يتم تقسية الأسطوانات & وتصنيعها من فولاذ عالي الجودة .

3.2 يتم تقسية أعمدة الإدارة وطحنها مع دعم بمحامل بكرية مخروطية مزدوجة  .

3.3 يمكن إعداد الآلة في وضع عمل أفقي أو رأسي .

3.4 بكرات توجيه زاوية جانبية هيدروليكية ,بكرات تشكيل هيدروليكية مزدوجة التثبيت .

3.5 يتم تشغيل بكرات التوجيه الجانبية المزدوجة القابلة للضبط عبر 3 محركات هيدروليكية منفصلة تتحرك البكرات السفلية هيدروليكيًا إلى الأعلى والأسفل .

3.6 إكمال مثالي للثني المسبق، واللف، ومعايرة اللف .

3.7 الثلاث بكرات مزودة بالطاقة .مبدأ العمل: بكرات سفلية اثنتان كبكرة دفع رئيسية,دفع ثلاثي التروس,شاشة عرض بلورية سائلة للإزاحة بدقة+_0.1mm
