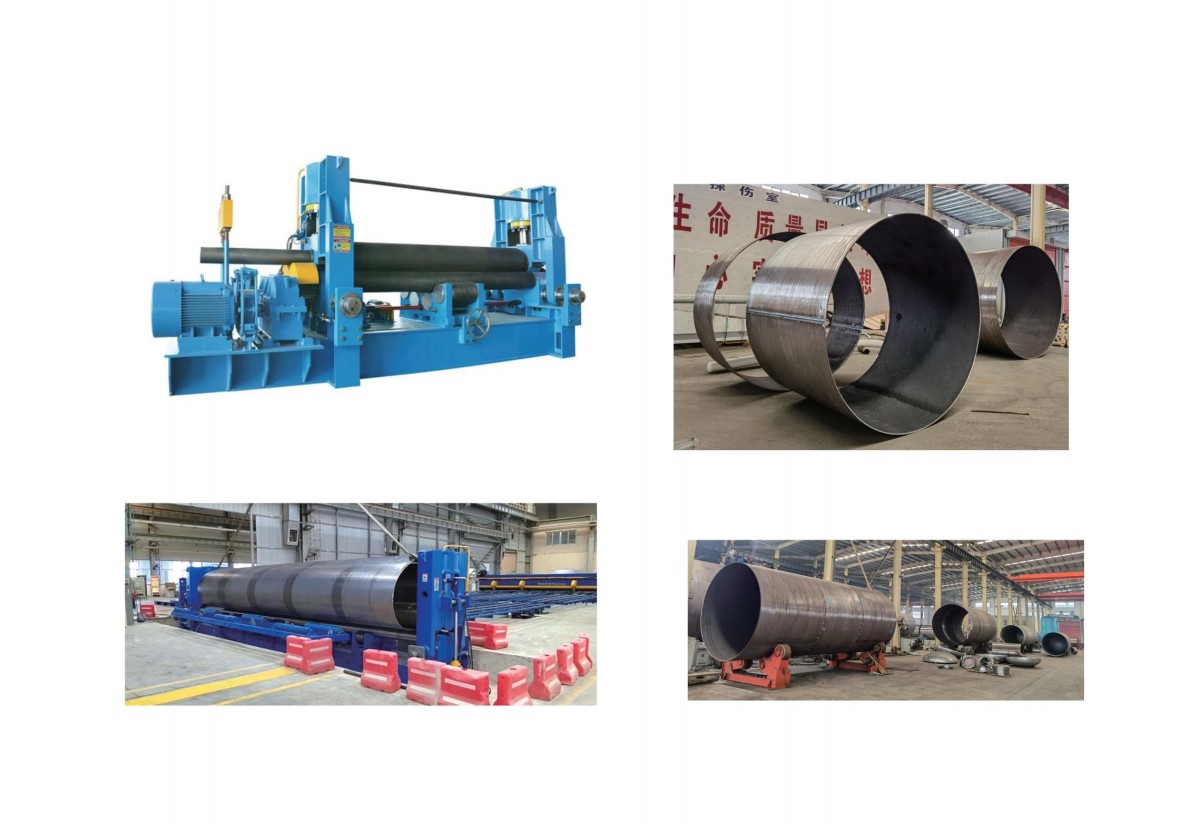

1.مقدمة عن آلة الثني الهيدروليكية ذات 3 بكرات:

آلة تشكيل بالدرفلة هي جهاز يقوم بثني المواد الصفائحية إلى أشكال من خلال عمل بكرات التشغيل. ويمكنها تشكيل أجزاء مختلفة مثل القطع الأسطوانية والقطع المخروطية. وهي معدات معالجة مهمة للغاية. يعتمد مبدأ عمل آلة التشكيل بالدرفلة على استخدام قوى خارجية مثل الضغط الهيدروليكي والقوة الميكانيكية لتحريك بكرات التشغيل، وبالتالي ثني المواد الصفائحية أو درفلتها إلى أشكال. واعتمادًا على الحركة الدورانية والتغيرات الموضعية لبكرات التشغيل ذات الأشكال المختلفة، يمكن معالجة أجزاء مثل القطع الإهليلجية والقطع القوسية والقطع الأسطوانية.

تؤثر الأسطوانة العلوية في آلة درفلة الصفائح المتماثلة على المكبس من خلال الزيت الهيدروليكي داخل الأسطوانة الهيدروليكية عند الموضع المتماثل بين الأسطوانتين السفليتين، مما يتسبب في حركة رأسية صعودًا وهبوطًا. ويتم تشغيلها بواسطة الترس النهائي للمخفض الرئيسي لتدور مع تروس الأسطوانتين السفليتين. ويوفر ذلك عزم الدوران اللازم لدرفلة الصفائح المعدنية. تمر الصفائح المعدنية المسطحة واللدنة ذات المواصفات الموحدة بين بكرات التشغيل الثلاث (أسطوانتان سفليتان وأسطوانة علوية واحدة) في آلة درفلة الصفائح. ومن خلال الضغط الهابط للأسطوانة العلوية والحركة الدورانية للأسطوانة السفلية، تتعرض الصفيحة المعدنية لانحناءات متتالية متعددة (تشوه انضغاطي في الطبقة الداخلية، والطبقة الوسطى تبقى دون تغيير، وتشوه شد في الطبقة الخارجية)، مما يؤدي إلى تشوه لدن دائم. وتُدرفل الصفيحة إلى الأسطوانة أو المخروط المطلوب، أو إلى جزء منه. ومن عيوب آلة درفلة الصفائح الهيدروليكية ذات الثلاث بكرات هذه أن أطراف الصفائح المعدنية تحتاج إلى ثني مسبق بواسطة معدات أخرى. وتناسب آلة درفلة الصفائح هذه آلات درفلة الصفائح الكبيرة بسماكة صفيحة تبلغ 50mm أو أكثر. ويُضاف صف من بكرات التباطؤ الثابتة إلى الجزء السفلي من الأسطوانتين السفليتين، مما يقلل المسافة بين الأسطوانتين السفليتين، وبالتالي يحسن دقة قطعة العمل المدرفلة والأداء العام للآلة.

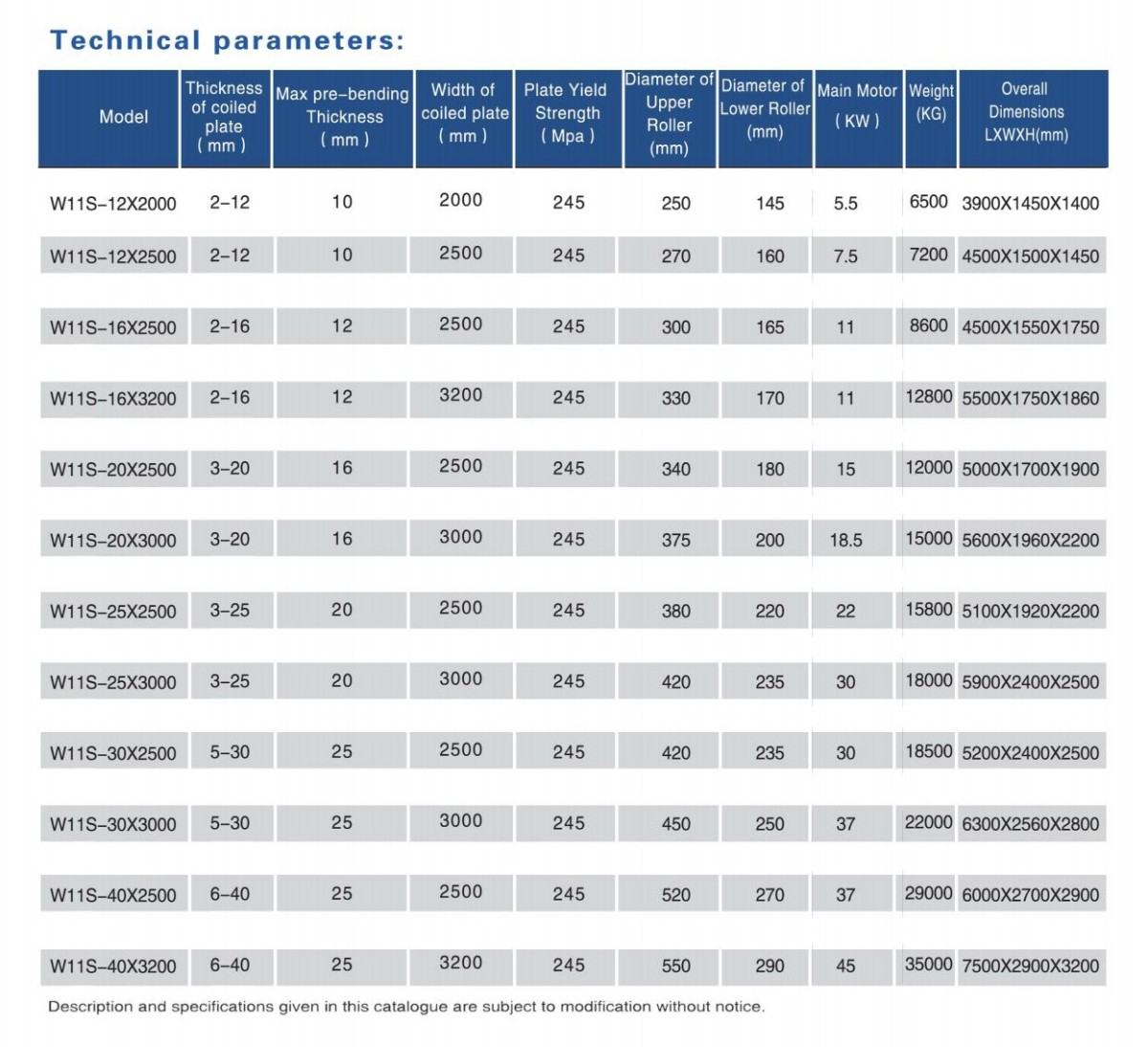

2.المعلمات الفنية لآلة الثني الهيدروليكية ذات 3 بكرات

3.خصائص آلة الثني الهيدروليكية ذات 3 بكرات:

تنقسم آلة درفلة الألواح الحديدية (آلة الدرفلة) إلى نوع ميكانيكي ونوع هيدروليكي.

الشكل الهيكلي الشائع هو النوع المتماثل ذو الثلاث بكرات. تتحرك الأسطوانة العلوية عموديًا إلى أعلى وأسفل عند الموضع المتماثل بين الأسطوانتين السفليتين. ويتم تحقيق هذه الحركة من خلال نقل الحركة بواسطة الترس الدودي والعجلة الدودية؛ بينما تدور الأسطوانتان السفليتان، ويتم تحقيق هذا الدوران من خلال تعشيق ترس خرج المخفض مع ترس الأسطوانة السفلية، مما يدفع الصفيحة إلى الحركة.

يتم إرسال الزيت عالي الضغط الخارج من مضخة الزيت الكهربائية عبر أنبوب الزيت عالي الضغط إلى أسطوانة العمل أو المحرك، ويدفع الزيت عالي الضغط المكبس داخل أسطوانة العمل أو المحرك، مولدًا قوة دفع وعزم دوران. ثم تقوم مكونات القالب بثني المقطع. ويعتمد مبدأ العمل على مبدأ أن ثلاث نقاط تشكل دائرة، مع استخدام التغير في الموضع النسبي لقطعة العمل والحركة الدورانية لإحداث تشوه لدن مستمر في الصفيحة. وعندما يتجاوز الضغط الهابط المطبق بواسطة الأسطوانة العلوية حد الخضوع للمادة، تتعرض المادة لتشوه دائم. وعملية الدرفلة الأساسية هي: إدخال الصفيحة إلى المسافة بين الأسطوانات العلوية والسفلية وضبطها، ثم تشغيل المحرك الرئيسي، وإتمام عملية الدرفلة من خلال عدة ضغطات ودورات أمامية وعكسية.

ينقسم نظام نقل الحركة في المعدات إلى نقل حركة رئيسي ونقل حركة مساعد. يتم تشغيل نظام نقل الحركة الرئيسي بواسطة المحرك لقيادة المخفض وزوج التروس لتدوير الأسطوانتين السفليتين؛ أما نظام نقل الحركة المساعد (المستخدم في حركة الأسطوانة العلوية إلى أعلى وأسفل) فيتم تشغيله بواسطة محرك آخر لتحقيق حركة العجلة الدودية والترس الدودي وقضيب اللولب. ويعتمد نظام التزييت في الغالب على طرق الإضافة اليدوية أو التزييت المركزي، كما يلزم إجراء صيانة دورية لضمان التشغيل الطبيعي للمعدات.
