1.Введение в механизированную листогибочную машину с 3 валками:

Вальцовочная машина — это устройство, которое придает листовым материалам форму за счет действия рабочих валков. Она может формировать различные детали, такие как цилиндрические и конические изделия. Это очень важное обрабатывающее оборудование. Принцип работы вальцовочной машины заключается в использовании внешних сил, таких как гидравлическое давление и механическое усилие, для приведения рабочих валков в движение, благодаря чему листовые материалы сгибаются или завальцовываются в нужную форму. В зависимости от вращательного движения и изменения положения рабочих валков различной формы могут обрабатываться такие детали, как эллиптические, дугообразные и цилиндрические изделия.

Верхний валок симметричной листовальцовочной машины воздействует на поршень через гидравлическое масло в гидроцилиндре в симметричном положении между двумя нижними валками, вызывая вертикальное перемещение вверх и вниз. Он приводится в действие конечной шестерней главного редуктора и вращается вместе с шестернями двух нижних валков. Это обеспечивает крутящий момент для вальцовки листового металла. Плоские и пластичные металлические листы одинаковых спецификаций проходят между тремя рабочими валками (двумя нижними валками и одним верхним валком) листовальцовочной машины. Под действием давления верхнего валка вниз и вращательного движения нижнего валка металлический лист подвергается многократным последовательным изгибам (деформация сжатия внутреннего слоя, средний слой остается без изменений, а внешний слой подвергается деформации растяжения), что приводит к постоянной пластической деформации. Лист прокатывается в требуемый цилиндр, конус или их часть. Недостаток этой гидравлической трехвалковой листовальцовочной машины заключается в том, что концы листового металла необходимо предварительно подгибать на другом оборудовании. Эта листовальцовочная машина подходит для крупногабаритных листовальцовочных машин с толщиной листа 50mm или более. В нижнюю часть двух нижних валков добавлен ряд фиксированных поддерживающих роликов, что сокращает пролет двух нижних валков, тем самым повышая точность вальцованной заготовки и общие характеристики машины.

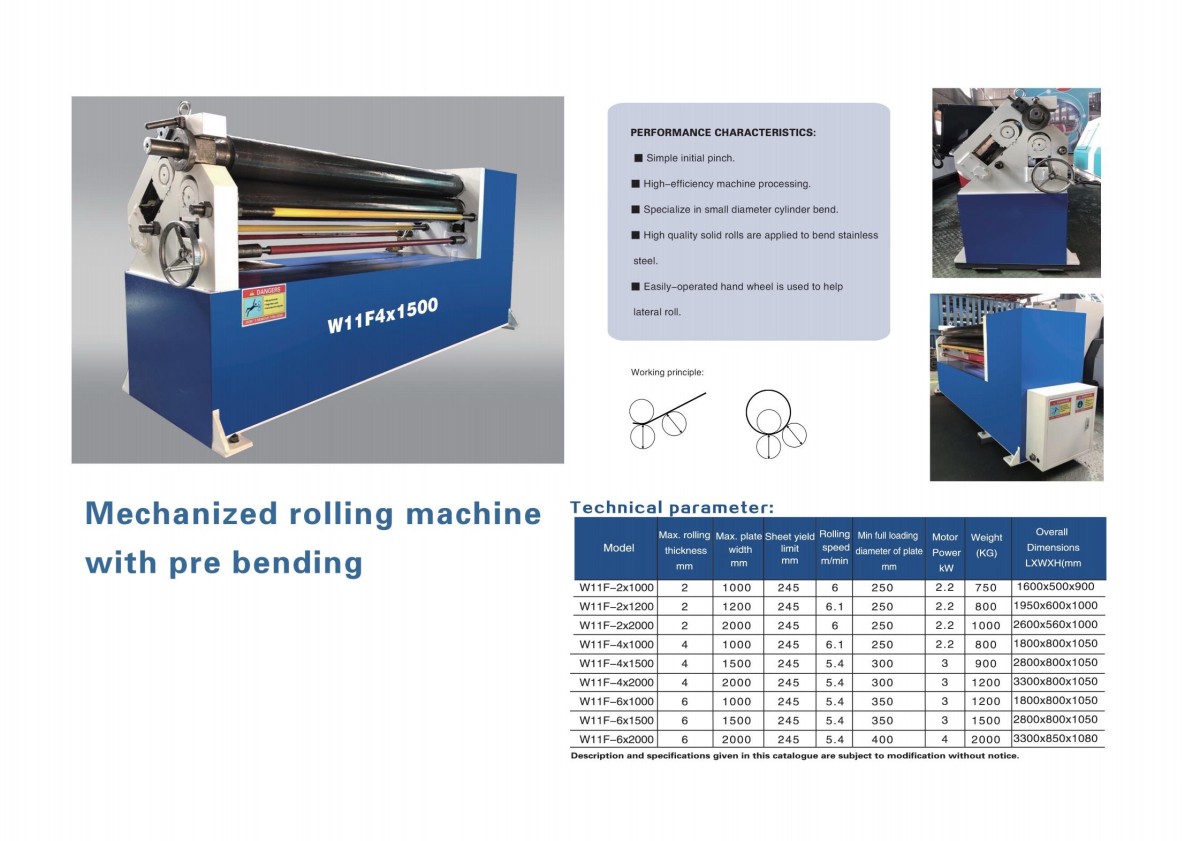

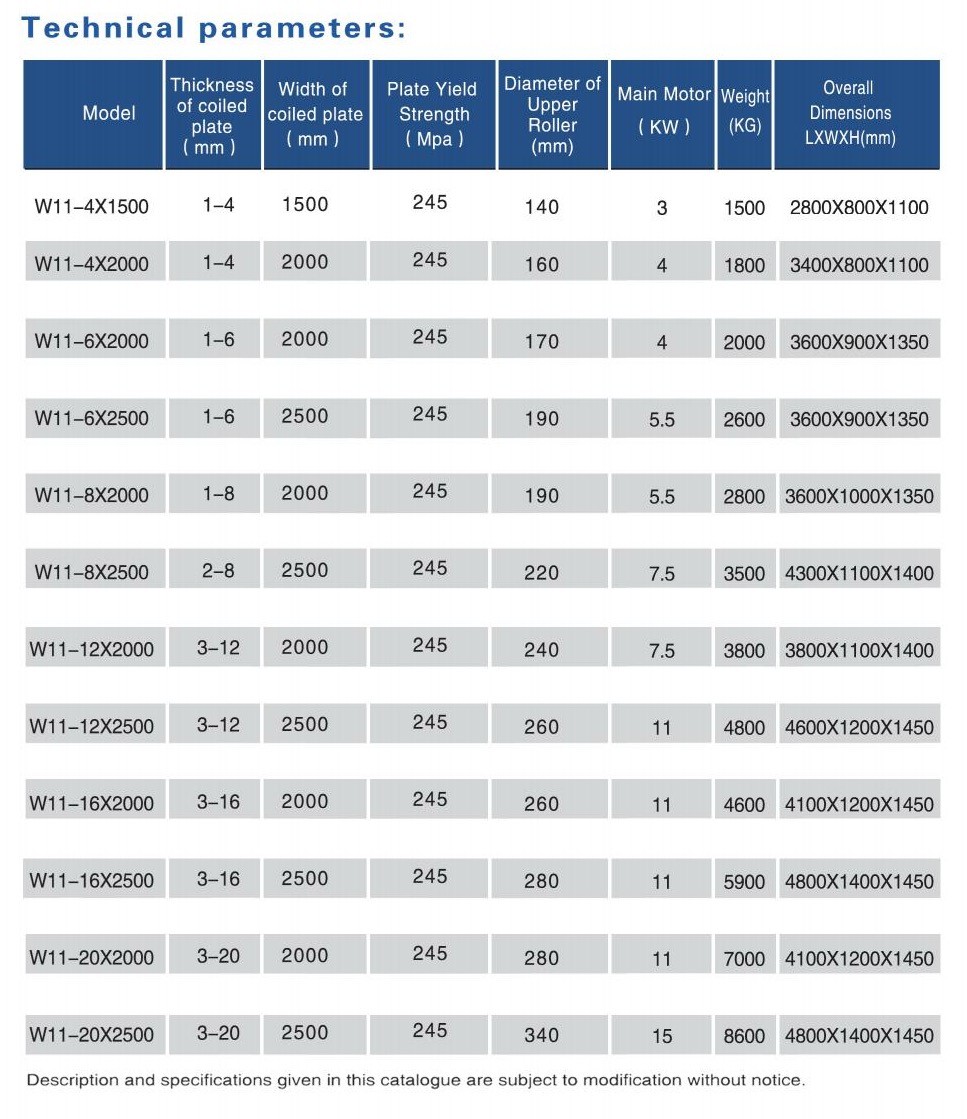

2.Технические параметры механизированной листогибочной машины с 3 валками

3.Характеристики механизированной листогибочной машины с 3 валками:

Машина для вальцовки железных листов (вальцовочная машина) подразделяется на механический и гидравлический типы.

Распространенной конструктивной формой является трехвалковый симметричный тип. Верхний валок перемещается вертикально вверх и вниз в симметричном положении между двумя нижними валками. Это движение осуществляется через передачу червячного винта и червячного колеса; два нижних валка вращаются, и это вращение достигается за счет зацепления выходной шестерни редуктора с шестерней нижнего валка, приводя лист в движение.

Масло высокого давления, подаваемое электрическим масляным насосом, направляется по трубопроводу высокого давления в рабочий цилиндр или двигатель, и масло высокого давления толкает поршень внутри рабочего цилиндра или двигателя, создавая тяговое усилие и крутящий момент. Затем компоненты формы изгибают профиль. Принцип работы основан на принципе образования круга по трем точкам, используя изменение относительного положения заготовки и вращательное движение для вызова непрерывной пластической деформации листа. Когда давление вниз, прикладываемое верхним валком, превышает предел текучести материала, материал подвергается постоянной деформации. Базовый процесс вальцовки заключается в следующем: лист подается в пространство между верхним и нижними валками и регулируется, затем запускается главный двигатель, и работа по вальцовке выполняется за счет многократных прижатий, вращения вперед и назад.

Система передачи оборудования делится на главную передачу и вспомогательную передачу. Система главной передачи приводится в действие двигателем, который вращает редуктор и зубчатую пару для вращения нижних валков; система вспомогательной передачи (используемая для движения верхнего валка вверх и вниз) приводится в действие другим двигателем для обеспечения движения червячного колеса, червячного винта и винтового стержня. В системе смазки в основном применяются методы ручной подачи или централизованной смазки, и требуется регулярное техническое обслуживание для обеспечения нормальной работы оборудования.
