1.Введение в 7-осевой консольный сварочный робот:

1.1 Планируемая зона данного оборудования (только зона оборудования, без учета места оператора и материала, буферной зоны резки и т. д.): width =12 meters 2 meters, в основном используются специальная рельсовая направляющая для робота (1 комплект), слайд (1 комплект), 6-осевой сварочный робот и его система управления (1 комплект), источник сварочного питания (1 комплект), станция очистки горелки (1 комплект), сварочная горелка (1 комплект) и т. д.

1.2 Опора напольного рельса имеет длину 12 meters, и приварен один напольный рельс. Для заготовок длиной более 12 meters и менее 25 meters используются два робота для выполнения зональной сварки, что может значительно повысить эффективность сварки.

1.3 Сварочный робот на рабочей станции использует стандартный способ установки, взаимодействуя с серводвигателем для привода скользящей платформы и выполнения сварки заготовки. Оборудование оснащено тремя световыми индикациями неисправностей: красный (аварийный сигнал оборудования или неисправность), желтый (пауза оборудования) и зеленый (оборудование работает),  и  установлено  в  хорошо  заметном  месте  на  оборудовании.  Оператор  может  знать  текущее  состояние системы.

1.4 Оборудование  оснащено  аварийными  выключателями  во  многих  местах,  что  позволяет немедленно  остановить  любую  работу  оборудования  в  аварийной  ситуации.  Оборудование  оснащено  системой  защитного заземления

2.Технические параметры 7-осевого консольного сварочного робота

3.Характеристики 7-осевого консольного сварочного робота:

3.1 Поднимите готовую заготовку на сварочную платформу;

3.2 Импортируйте 3D-чертежи;

3.3 Выберите сварные швы (шов может быть извлечен одной клавишей, ручное сопоставление процесса сварки);

3.4 Нажмите кнопку Start, чтобы запустить робота;

3.5 Автоматическое позиционирование робота;

3.6 Робот  выполнил  сварку  сварного  шва,  требуемого  для  заготовки  (автоматически  включается  отслеживание  дуги  для  коррекции сварного шва в реальном времени);

3.7 сварка завершена;

3.8 Ручной демонтаж заготовки и подъем заготовки;

3.9 И так далее, для работ того же типа непрерывный цикл с четвертого шага.

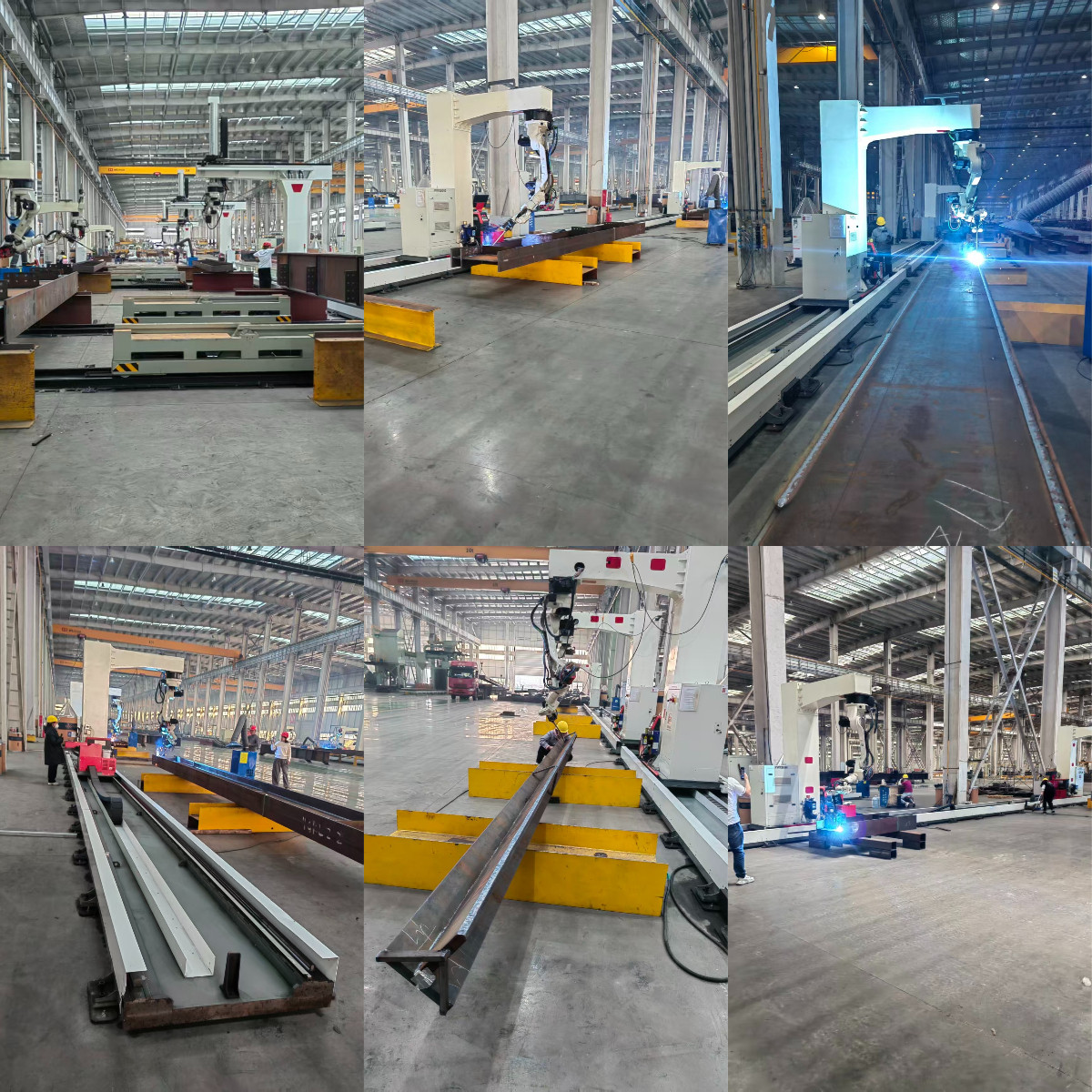

4.Проекты 7-осевого консольного сварочного робота
