1.Введение в 9-осевой портальный сварочный робот:

1.1 В данном оборудовании в основном используются специальная рельсовая направляющая для робота (1 set), слайд (1 set), 6-осевой сварочный робот и его система управления (1 set), источник сварочного питания (1 set), станция очистки горелки (1 set), сварочная горелка (1 set) и т.д.

1.2 Опора напольного рельса имеет длину 12 метров, и приварен один напольный рельс. Для заготовок длиной более 12 метров и менее 25 метров используются два робота для выполнения зональной сварки, что может значительно повысить эффективность сварки.

1.3 Сварочный робот на рабочей станции использует стандартный способ установки и, взаимодействуя с серводвигателем, приводит в движение скользящую платформу для выполнения сварки заготовки. Оборудование оснащено тремя сигналами аварийной индикации: красный (сигнал тревоги оборудования или неисправность), желтый (пауза оборудования) и зеленый (оборудование работает),  и  установлено  на  видном  месте  на  оборудовании.  Оператор  может  знать  текущее состояние  системы.

1.4 Оборудование  оснащено  аварийными  выключателями  во  многих  местах,  которые  могут немедленно  остановить  любую  работу  оборудования  в  аварийной ситуации.  Оборудование  оснащено  системой  защитного заземления.

2.Технические параметры 9-осевого портального сварочного робота

3.Характеристики 9-осевого портального сварочного робота:

3.1 Поднимите готовую заготовку на сварочную платформу;

3.2 Импортируйте 3D-чертежи;

3.3 Выберите сварные швы (сварной шов можно извлечь одной клавишей, ручное сопоставление процесса сварки);

3.4 Нажмите кнопку Start, чтобы запустить робота;

3.5 Автоматическое позиционирование робота;

3.6 Робот  выполнил  сварку  сварного  шва,  необходимого  для  заготовки  (автоматически  включается  отслеживание  дуги  для  коррекции сварного шва в реальном времени);

3.7 сварка завершена;

3.8 Ручной демонтаж заготовки и подъем заготовки;

3.9 И так далее, для того же типа работ непрерывный цикл начинается с четвертого шага.

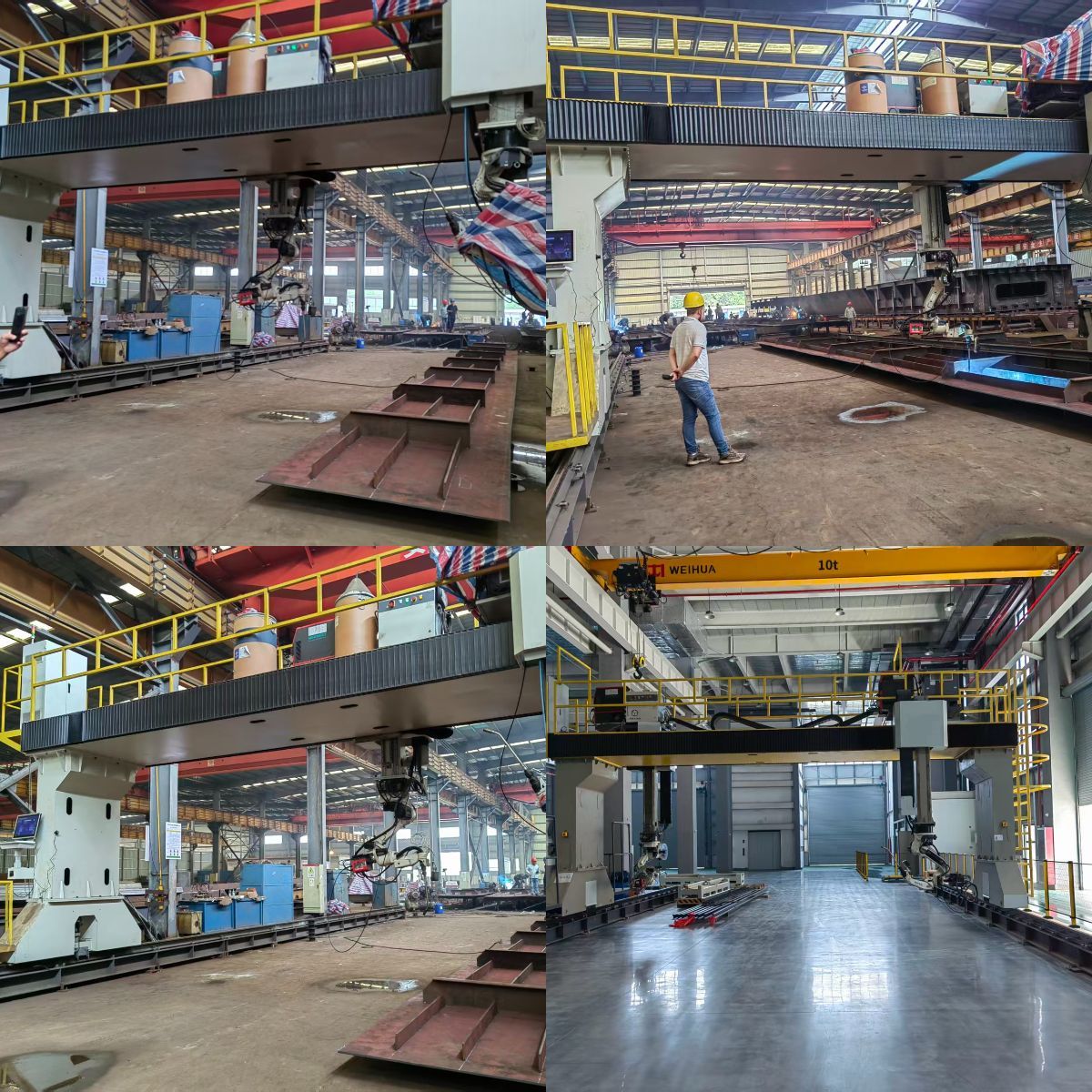

4.Проекты 9-осевого портального сварочного робота
