¿Qué es un robot de soldadura?
Un robot de soldadura es un sistema robótico industrial diseñado específicamente para realizar tareas de soldadura por arco —incluidos los procesos MIG, TIG, arco sumergido y alambre tubular— con gran precisión de posicionamiento, aporte térmico constante y control programable de la trayectoria. A diferencia de los robots de uso general, los robots de soldadura integran la manipulación de la antorcha, sensores de seguimiento de juntas, sincronización de la fuente de alimentación y bucles de retroalimentación adaptativa en tiempo real para mantener la calidad de la soldadura ante variaciones en la geometría de las juntas y la deformación térmica.
Las configuraciones principales incluyen robots de soldadura de pórtico de 9 ejes para ensamblajes estructurales de gran tamaño, sistemas en voladizo de 9 ejes ideales para la producción de vigas H y estructuras espaciales, y variantes en voladizo de 7 ejes optimizadas para espacios reducidos y acceso desde múltiples ángulos. Cada configuración equilibra el alcance, la capacidad de carga (normalmente de 6–20 kg), la repetibilidad (±0.08 mm) y la respuesta dinámica: parámetros críticos definidos en las normas ISO 9283 e IEC 61000-6-4.
Wuxi Armada suministra robots de soldadura certificados, totalmente integrados con posicionadores, rotadores y manipuladores compatibles, lo que permite crear celdas de soldadura automatizadas de principio a fin sin riesgos de incompatibilidad con equipos de terceros. Estos sistemas cumplen los requisitos de los marcos de certificación CE, ISO9001 y SGS, y garantizan la conformidad con la Directiva de Máquinas de la UE 2006/42/EC y los requisitos de seguridad funcional de EN ISO 13849-1.
¿Por qué elegir la soldadura automatizada en lugar de los métodos manuales o semiautomatizados?
La soldadura manual presenta variaciones debido a la fatiga del operario, la velocidad de avance irregular y el control subjetivo de la longitud del arco, lo que puede provocar porosidad, falta de fusión y costosas reparaciones. Los procesos semiautomatizados mejoran la uniformidad, pero siguen dependiendo del criterio humano para posicionar la antorcha y ajustar los parámetros. En cambio, un robot de soldadura ofrece una repetibilidad inferior al milímetro, seguimiento de juntas en tiempo real mediante visión láser o detección del arco y movimiento sincronizado entre el brazo robótico y el equipo de posicionamiento de la pieza.
Para los fabricantes que trabajan con vigas H, tubos con costura longitudinal o estructuras espaciales, las soluciones de robots de soldadura de Wuxi Armada eliminan los cuellos de botella causados por la escasez de soldadores manuales y permiten operar las 24 horas del día, los 7 días de la semana, con ritmos de producción estables. Los datos del caso de Zein Steel Industries Co.LLC muestran una reducción del 37% en el tiempo de ciclo por ensamblaje de viga H tras integrar la línea de soldadura horizontal de vigas H de Wuxi Armada, equipada con un robot de soldadura integrado y una estación de soldadura 3 en 1.
Además de aumentar la productividad, los robots de soldadura reducen significativamente los riesgos laborales, incluida la exposición a rayos UV, la inhalación de humos y el esfuerzo ergonómico, lo que contribuye al cumplimiento de los requisitos de EHS en Norteamérica, los mercados del GCC y la ASEAN, donde operan Lincoln Electric-MENA y PT.Cahaya Mas Cemerlang.
¿Quién utiliza robots de soldadura y dónde se emplean?
Los principales usuarios son talleres de fabricación pesada que producen componentes de acero estructural, astilleros que construyen secciones de casco y sistemas de tuberías, contratistas de infraestructuras energéticas que instalan redes de tuberías y fabricantes de recipientes a presión, tanques de almacenamiento y equipos de minería. Por lo general, estos usuarios procesan acero al carbono, aleaciones inoxidables y perfiles de aluminio con espesores de entre 3 mm y más de 100 mm.
La demanda es mayor en las regiones con ecosistemas metalúrgicos consolidados: el Sudeste Asiático (impulsado por proyectos de infraestructura), Oriente Medio (expansión de instalaciones de petróleo y gas), América Latina (fabricación de equipos de minería) y Europa del Este (fabricación de vagones ferroviarios y torres eólicas). Clientes como URALSTANKOIMPORT y Estructuras Metalicas Girders Chile Limitada utilizan robots de soldadura de Wuxi Armada en líneas totalmente automatizadas que incluyen equipos CNC de corte por plasma, fresadoras de bordes y máquinas de ensamblaje de vigas H, garantizando la continuidad dimensional desde la chapa sin procesar hasta la estructura soldada terminada.
Entre las aplicaciones críticas se incluyen la soldadura de costuras longitudinales en tubos de 12 m, la soldadura orbital de uniones de recipientes a presión de paredes gruesas y la soldadura de geometrías espaciales complejas en estructuras utilizadas en cubiertas de estadios y cimientos para seguidores solares. En estas aplicaciones, la integración de la máquina de soldadura de estructuras espaciales de Wuxi Armada con el robot de soldadura garantiza una tolerancia angular de ±0.5° y una penetración completa en geometrías irregulares.
¿Cómo se fabrican e integran los robots de soldadura?
Wuxi Armada fabrica robots de soldadura con arquitecturas cinemáticas modulares, validadas mediante análisis estructural basado en FEA y pruebas de carga continua de 72 horas. Los subsistemas principales incluyen reductores armónicos accionados por servomotor, carcasas de motor con clasificación IP65, controladores de seguridad de doble canal conformes con EN ISO 13849-1 PL e y protocolos calibrados de referencia del punto central de la herramienta (TCP), trazables a institutos nacionales de metrología.
La integración sigue una metodología de tres fases: (1) Mapeo del proceso: definición del tipo de junta, grado del material, especificación del alambre de aporte y composición del gas de protección; (2) Diseño de la distribución de la celda: coordinación del área de alcance del robot con el rango de giro del posicionador y la estrategia de carga de las piezas; (3) Validación: realización de ensayos de tracción ASTM E1107 e inspecciones visuales ISO 5817 en probetas de cualificación antes de la puesta en marcha. Cada unidad se entrega con documentación FAT, incluidos registros de verificación del par, informes de calibración de encoders y la Declaración CE de Conformidad.
La instalación requiere un mínimo de obra civil: alimentación eléctrica estándar de 380V/50Hz, aire comprimido a 0.6 MPa y conectividad de bus de campo basada en Ethernet (Profinet o EtherCAT). Wuxi Armada proporciona asistencia remota para la puesta en marcha, paquetes de entrega de la lógica PLC y módulos de formación para operadores alineados con las directrices de robótica colaborativa ISO 15066, incluso cuando los sistemas se instalan junto a maquinaria convencional, como plegadoras o cilindradoras de chapa.
¿Cuándo debería actualizar a un robot de soldadura?
El momento óptimo para actualizar se da cuando el volumen anual de soldadura supera los 15,000 metros lineales, los costes de desechos y reparación de soldaduras superan el 8% del gasto en mano de obra o los plazos de entrega se ven limitados por la disponibilidad de soldadores manuales. Los fabricantes que trabajan en varios turnos con piezas de soldadura repetitivas —como uniones entre alas y alma de vigas H o soldaduras circunferenciales de tuberías— obtienen el retorno de la inversión más rápido: los periodos de amortización habituales oscilan entre 14 y 22 meses, en función del ahorro en mano de obra, la reducción del desperdicio de consumibles y el mayor rendimiento a la primera. Los ciclos de actualización tecnológica siguen los avances del sector: cada 3–4 años se producen mejoras importantes en el software de programación fuera de línea (por ejemplo, una detección de colisiones mejorada), los algoritmos de fusión de sensores (que combinan tensión del arco y triangulación láser) y la predicción de defectos asistida por IA. Wuxi Armada admite actualizaciones compatibles con versiones anteriores, lo que permite integrar nuevos módulos de seguimiento de juntas o interfaces HMI actualizadas en los controladores de robots existentes sin sustituir todo el hardware. Clientes como BatysMunaiGazZhabdyktary LLP y Regional Engineering Works informan de una disponibilidad sostenida superior al 92% durante periodos operativos de cinco años, atribuida a alertas de mantenimiento predictivo activadas por el análisis de armónicos de la corriente del motor y a intervalos de lubricación programados y verificados conforme a los modelos de vida útil de rodamientos ISO 15243.
¿Cuánto cuesta adquirir y operar un robot de soldadura?
El coste total de propiedad (TCO) abarca la adquisición, la integración, la formación, el mantenimiento y los consumibles durante un ciclo de vida de 10 años. La inversión inicial oscila entre USD 85,000 (voladizo de 7 ejes) y USD 220,000 (pórtico de 9 ejes con integración completa de la celda). La integración añade un 15–25%, según las modificaciones de obra civil y las mejoras eléctricas específicas de cada instalación. El ahorro operativo se obtiene en cuatro áreas: (1) Mano de obra: sustitución de 3–4 soldadores cualificados por celda, con un coste de $55k–$75k/año cada uno; (2) Consumibles: reducción del 12–18% en el uso de alambre y gas mediante parámetros de deposición optimizados; (3) Reparaciones: reducción del 60–75% en los índices de rechazo de ensayos no destructivos (NDT) posteriores a la soldadura; (4) Producción: aumento de la producción diaria de 2.3 veces respecto a las estaciones manuales. S.P. Blue Fisheries LDA logró un retorno de la inversión en 28 meses al implementar un robot de soldadura de Wuxi Armada junto con equipos CNC de corte por láser de fibra y desbarbado de chapa en su línea de componentes para embarcaciones marinas. El valor a largo plazo va más allá del coste: los procedimientos de soldadura certificados (WPS/PQR) se archivan digitalmente y pueden auditarse; la trazabilidad de las soldaduras cumple los requisitos de ASME BPVC Section IX y EN 15085-2; y la capacitación del personal permite pasar de la soldadura manual a la programación de robots, reforzando la resiliencia de las capacidades de la organización.
¿Qué tendencias definirán el mercado de robots de soldadura en 2026?
Tres tendencias convergentes marcarán las perspectivas para 2026. Primero, la automatización híbrida: los robots de soldadura coexistirán cada vez más con robots colaborativos (cobots) para cargar y descargar piezas y realizar el rectificado posterior a la soldadura, reduciendo el espacio ocupado por la celda y los costes de las vallas de seguridad. Segundo, la adopción de gemelos digitales: las plataformas de programación fuera de línea ya simulan la deformación térmica, las variaciones en el ajuste de las juntas y la cinemática del robot para validar previamente las secuencias de soldadura antes de la puesta en marcha física. Tercero, la regionalización de las cadenas de suministro impulsa la demanda de redes de servicio locales e interfaces HMI multilingües, especialmente en los mercados emergentes donde operan Ersay International Transport y Contevix Comercio e Servicos Ltda. Wuxi Armada responde con diseños de robots modulares que admiten la integración plug-and-play en líneas de producción existentes y centros de asistencia técnica local en Dubái, São Paulo y Ciudad Ho Chi Minh. Por último, las presiones en materia de sostenibilidad aceleran la adopción: los robots de soldadura reducen el consumo de energía por metro en un 22% frente a los procesos manuales (según los datos de referencia de 2025 del JRC de la Comisión Europea), disminuyen las emisiones de humos mediante un control preciso del gas de protección y prolongan la vida útil de los electrodos gracias a una estabilidad optimizada del arco. Esto permite respaldar los compromisos corporativos de cero emisiones netas sin comprometer la integridad estructural ni el cumplimiento de los códigos. ¿Qué costos ocultos de integración surgen al añadir un robot de soldadura a líneas de fabricación existentes? ¿Cuánto cuesta un robot de soldadura? Descubra los costos ocultos de integración, los plazos de retorno de la inversión (ROI), la compatibilidad con chapas delgadas, el cumplimiento de las normas CE/ISO y las soluciones que ahorran espacio para talleres metalúrgicos preparados para la exportación. Cómo evaluar una fábrica de robots de soldadura industrial más allá del precio unitario La selección de una fábrica de robots de soldadura industrial debe ir más allá del precio unitario. Descubra cómo comparar el control de calidad, el riesgo de entrega, el coste total y el servicio posventa para realizar compras más inteligentes. ¿Qué normas de seguridad y distribución son importantes en una estación de robot de soldadura? La seguridad de una estación de robot de soldadura comienza con la distribución, las protecciones, las paradas de emergencia, la ventilación y la documentación. Conozca las normas y comprobaciones de diseño que mejoran el cumplimiento normativo, la calidad de la soldadura y la seguridad de la producción. Cómo seleccionar la línea de producción de vigas H adecuada: 7 parámetros críticos para plantas de fabricación pesada Selección inteligente de líneas de producción de vigas H: descubra 7 parámetros probados en campo que impulsan un ROI real en la fabricación pesada: precisión, capacidad, automatización y más.

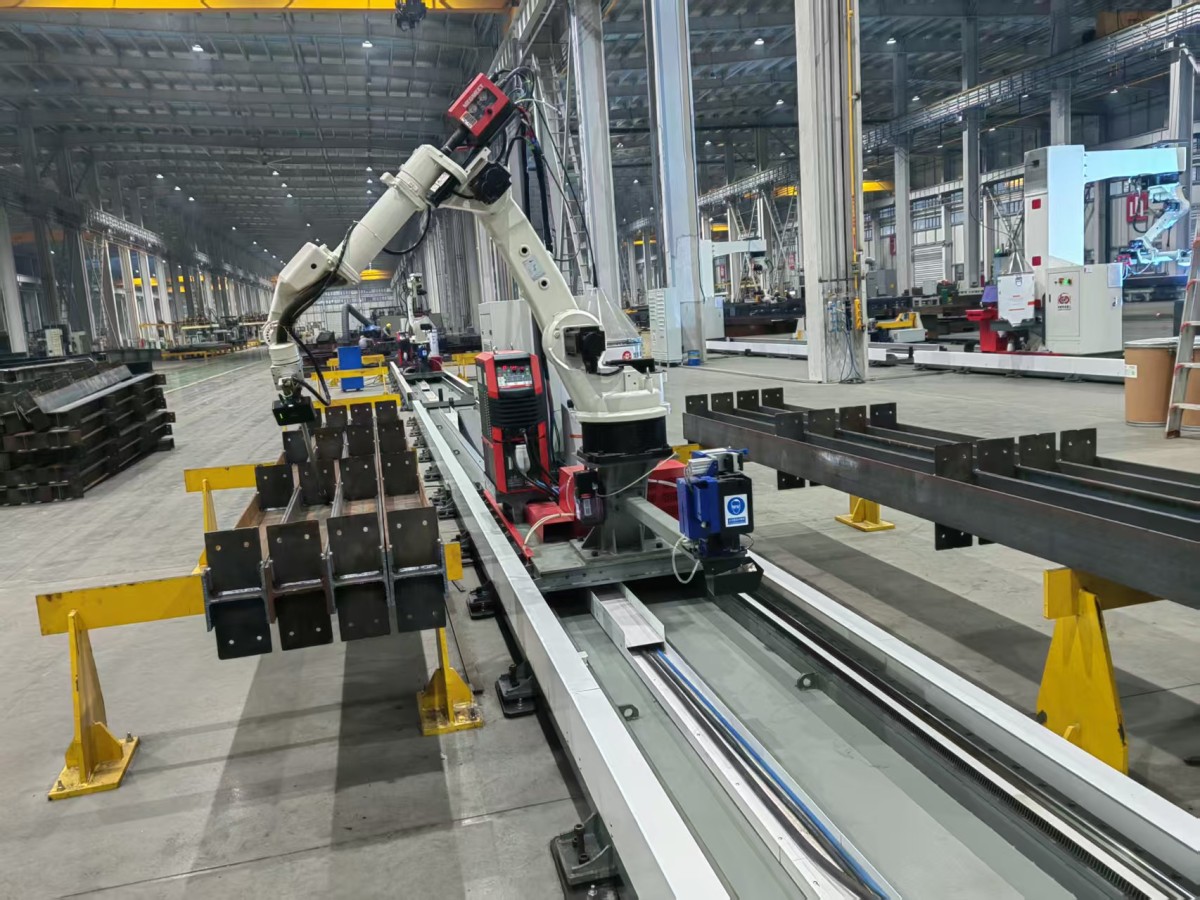

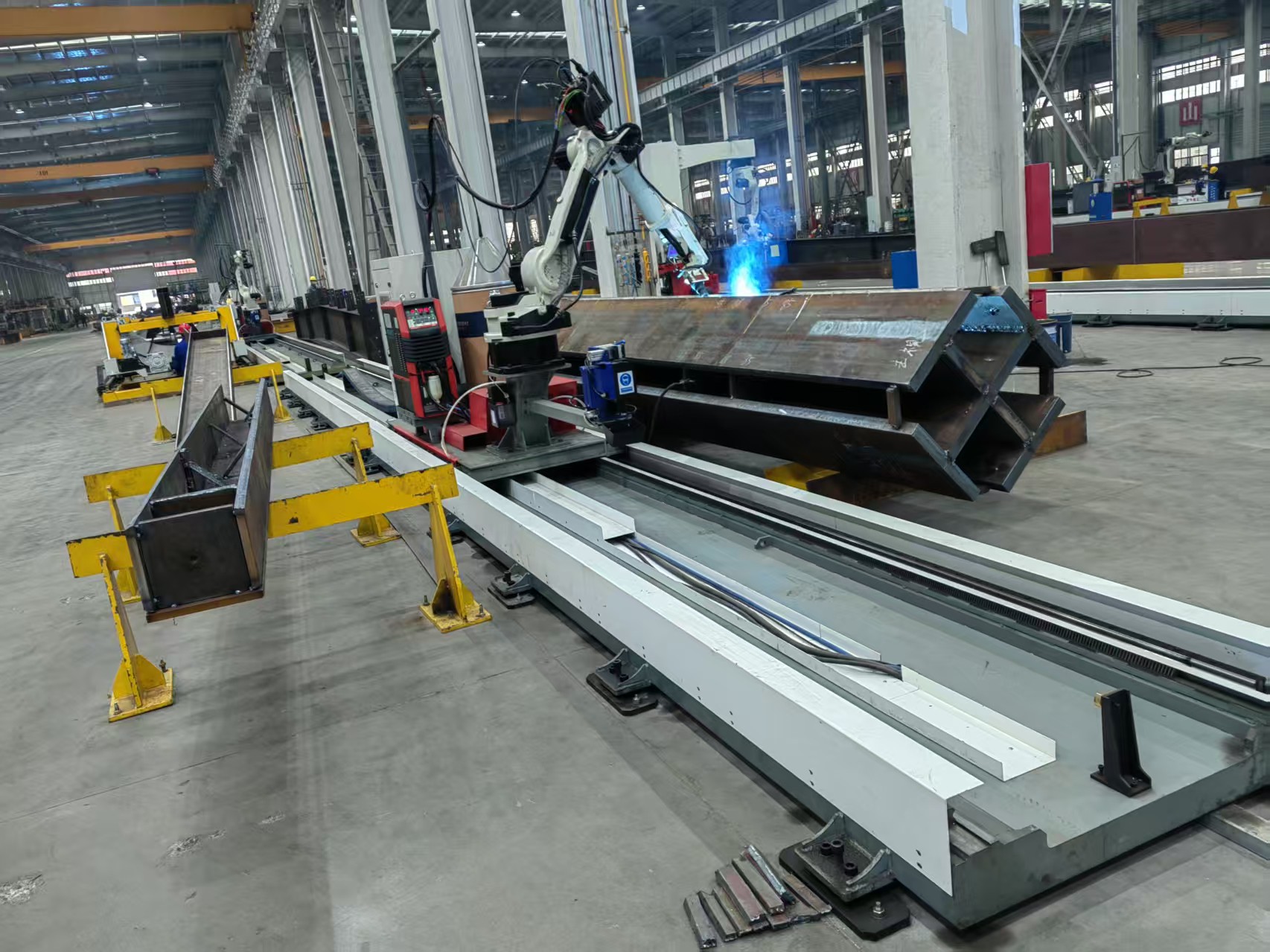

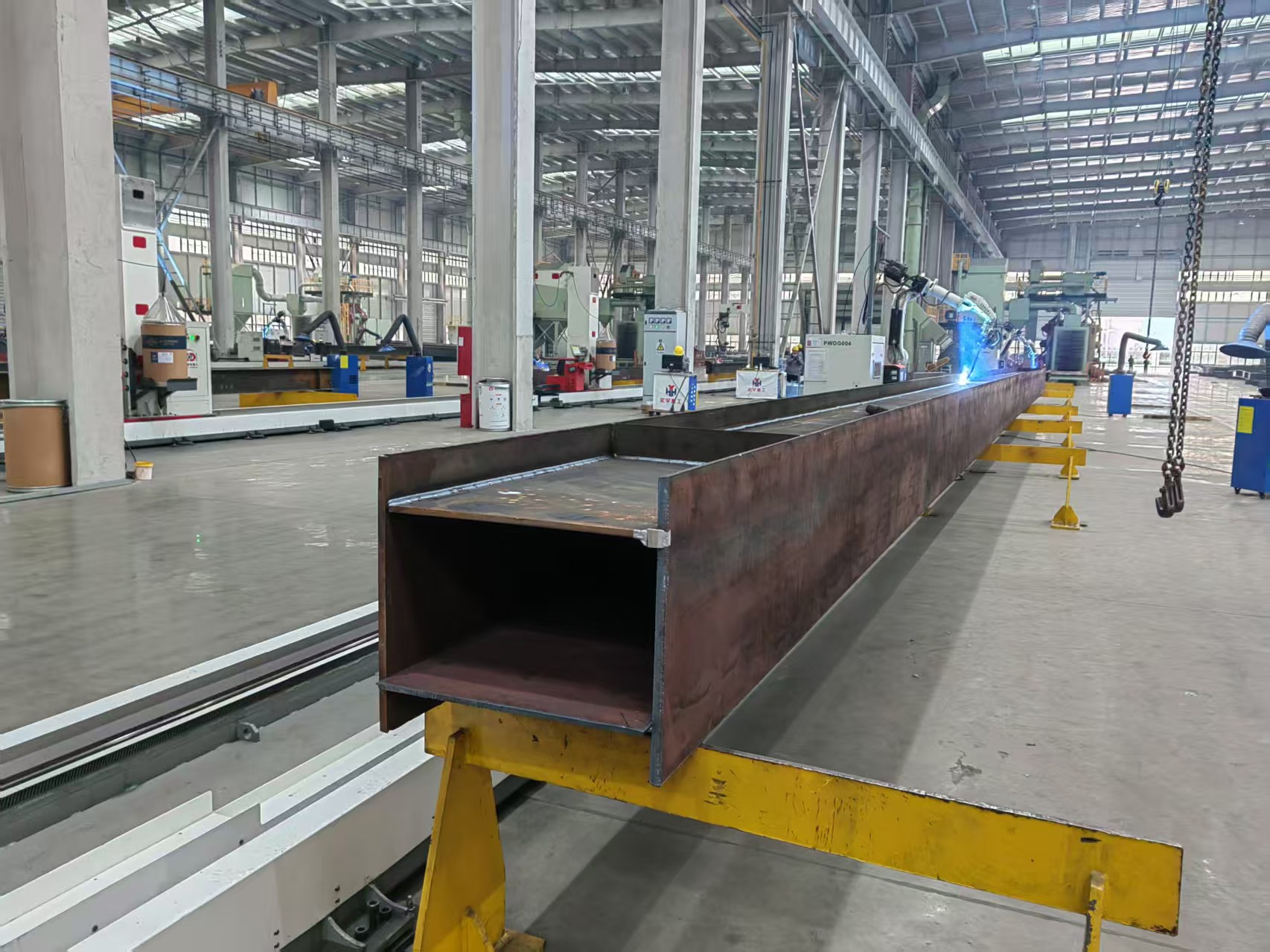

Robot de soldadura tipo ferroviario de 7 ejes 1.1 Área prevista para este equipo (solo área del equipo, excluyendo la posición manual y la posición de material, la posición de almacenamiento temporal de corte, etc.): ancho =12 metros 2 metros; utiliza principalmente riel especial para robot (1 juego), carro deslizante (1 juego), robot de soldadura de 6 ejes y su sistema de control (1 juego), fuente de alimentación de soldadura (1 juego), estación de limpieza de antorcha (1 juego), antorcha de soldadura (1 juego), etc.

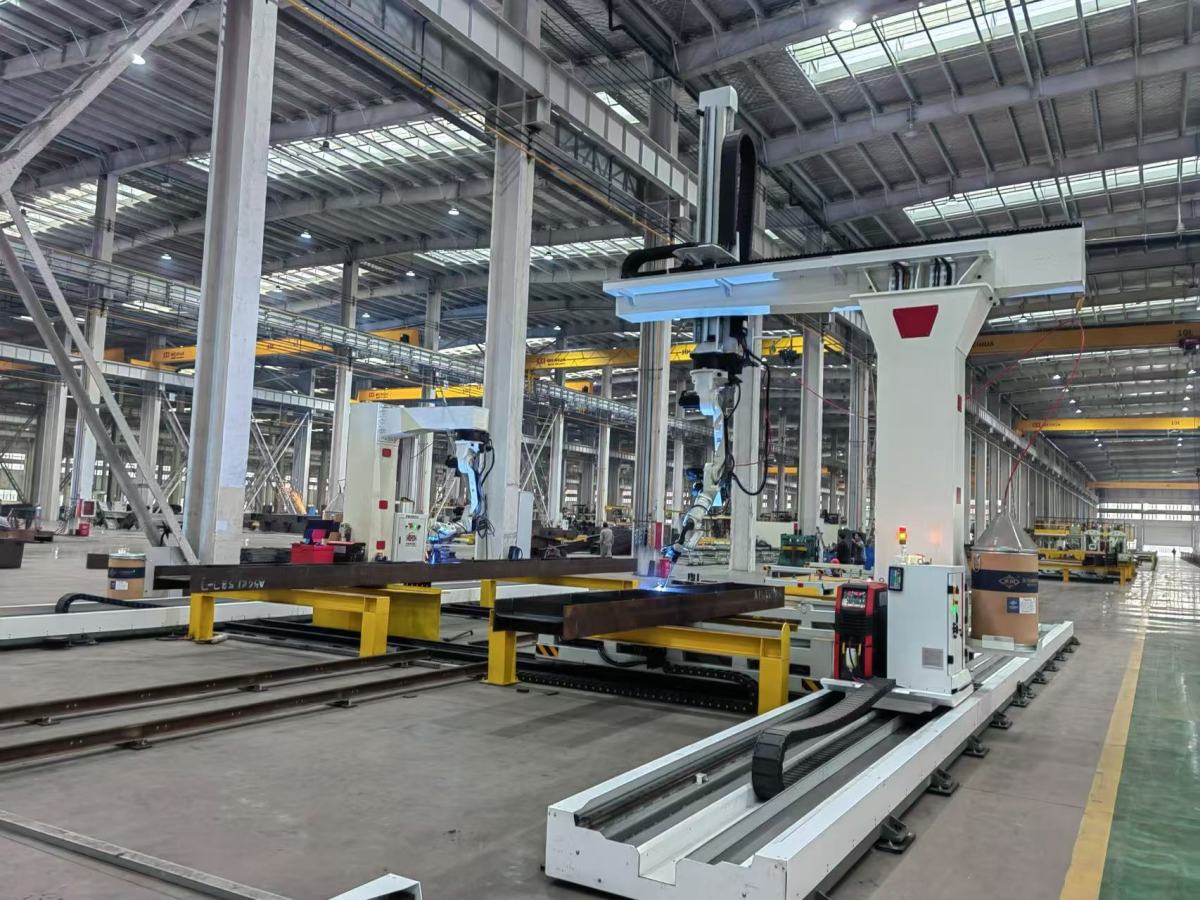

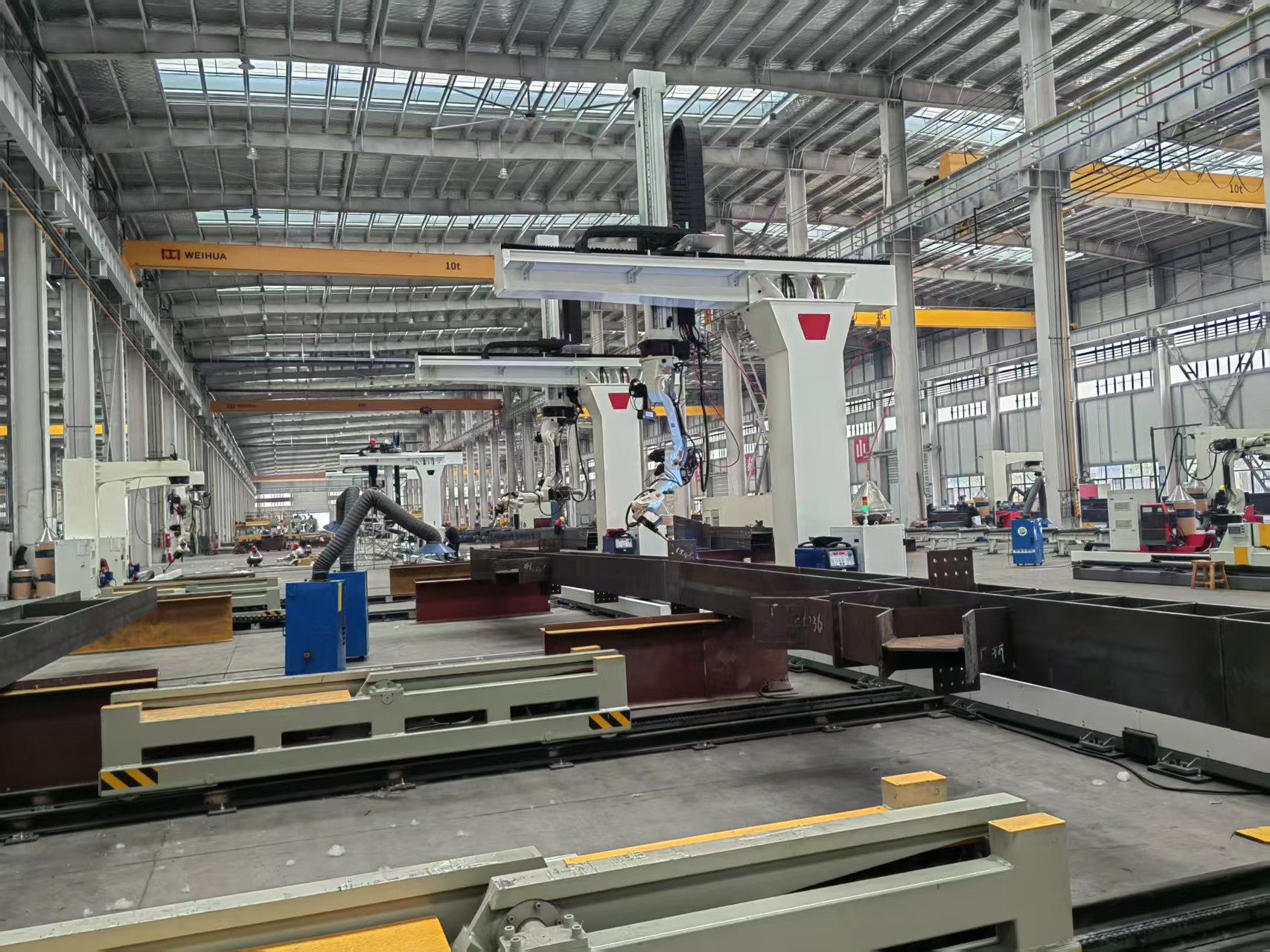

1.2 El soporte del riel de suelo tiene una longitud de 12 metros y cuenta con un riel de suelo soldado. Para piezas de trabajo de más de 12 metros y menos de 25 metros, se utilizan dos robots para realizar soldadura por zonas, lo que puede mejorar considerablemente la eficiencia de soldadura. Robot de soldadura de 9 ejes tipo voladizo 1.Introducción del robot de soldadura tipo voladizo de 9 ejes:
1.1 Área de planificación de este equipo (solo área del equipo, excluyendo posición artificial y material, posición de caché de corte, etc.): longitud =14 metros , utilizando principalmente riel especial para robot (1 juego), corredera (1 juego), robot de soldadura de 6 ejes y su sistema de control (1 juego), fuente de soldadura (1 juego), estación de limpieza de antorcha (1 juego), antorcha de soldadura (1 juego), etc.

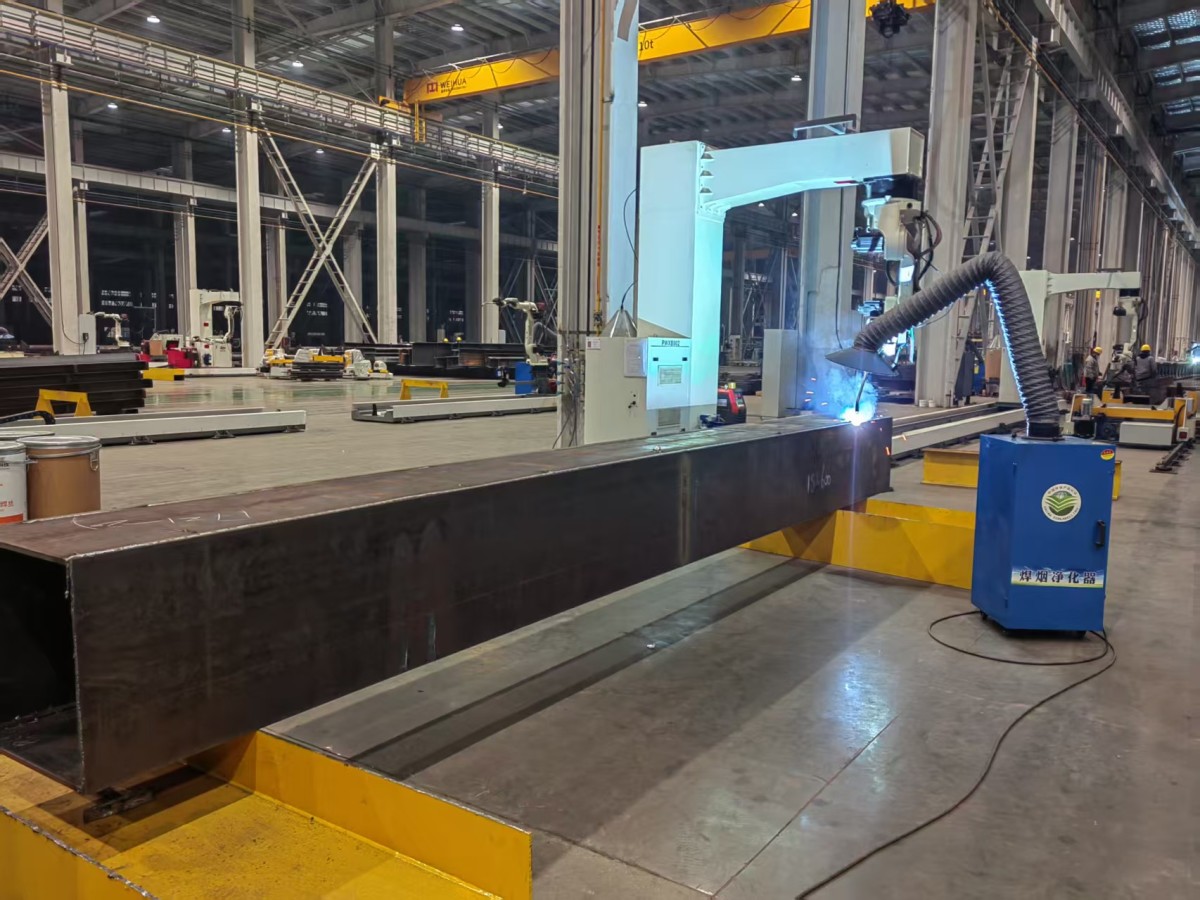

1.2 El robot de soldadura en la estación de trabajo adopta el modo de instalación formal, cooperando con el servomotor para accionar la plataforma deslizante para completar la soldadura de la pieza de trabajo. El equipo está equipado con tres indicadores de alarma de fallo: rojo (alarma o fallo del equipo), amarillo (pausa del equipo) y verde (el equipo está en funcionamiento), and is installed in the obvious position of the equipment. The operator can know the current system status. robot de soldadura de tipo voladizo de 7 ejes 1.Introducción de la soldadora tipo cantilever de 7 ejes:
1.1 El área de planificación de este equipo (solo área de equipos, excluyendo posición manual y material, posición de amortiguación de corte, etc.): ancho =12 meters 2 meters, utilizando principalmente un raíl especial para robot (1 set), un deslizador (1 set), un robot de soldadura de 6 axes y su sistema de control (1 set), fuente de alimentación de soldadura (1 set), estación de limpieza de pistola (1 set), antorcha de soldadura (1 set), etc.
1.2 El raíl de suelo tiene una longitud de 12 meters y se suelda un raíl de suelo. Para piezas de trabajo de más de 12 meters y menos de 25 meters, se utilizan dos robots para realizar soldadura por zonas, lo que puede mejorar enormemente la eficiencia de soldadura.
|
