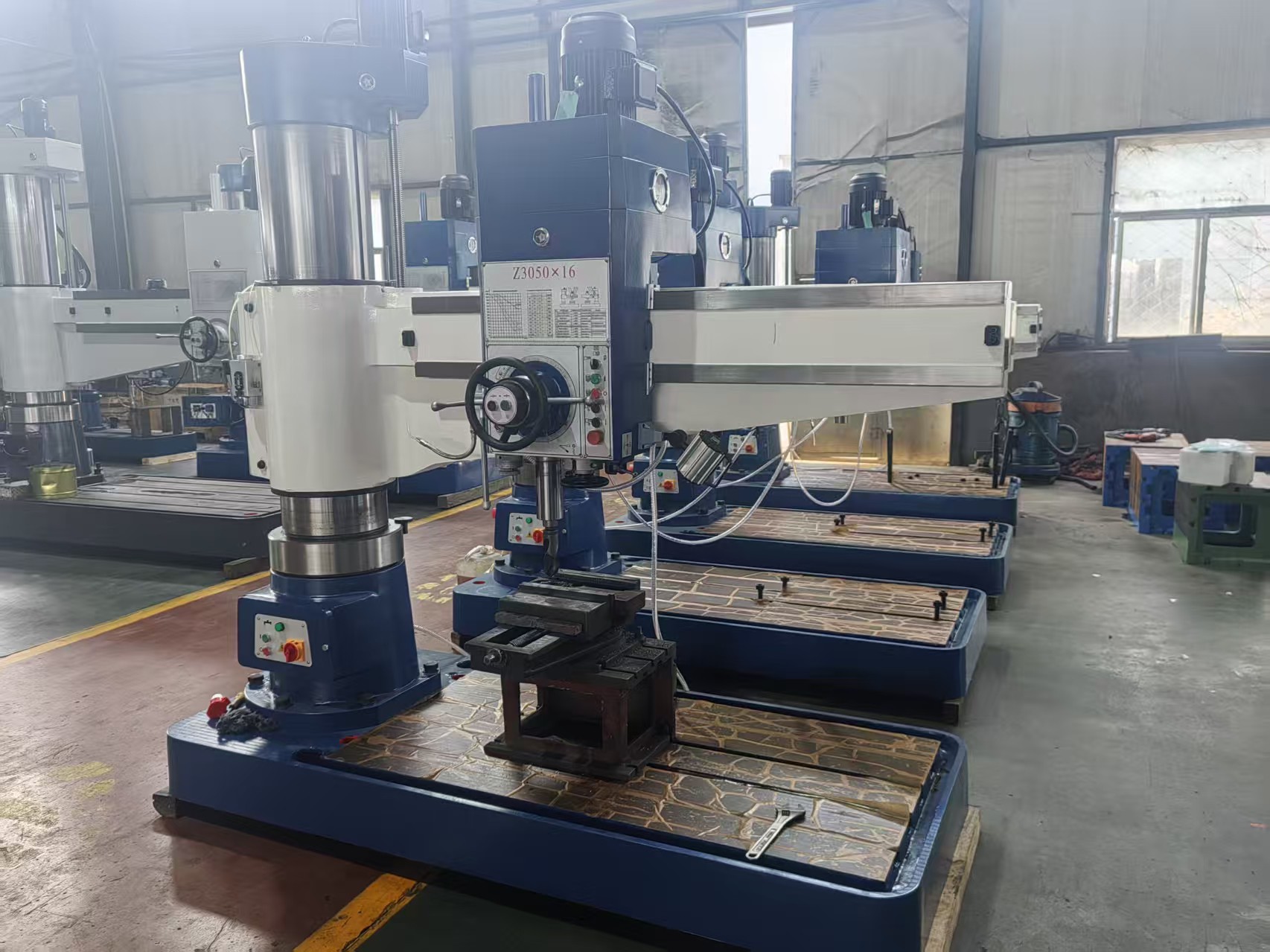

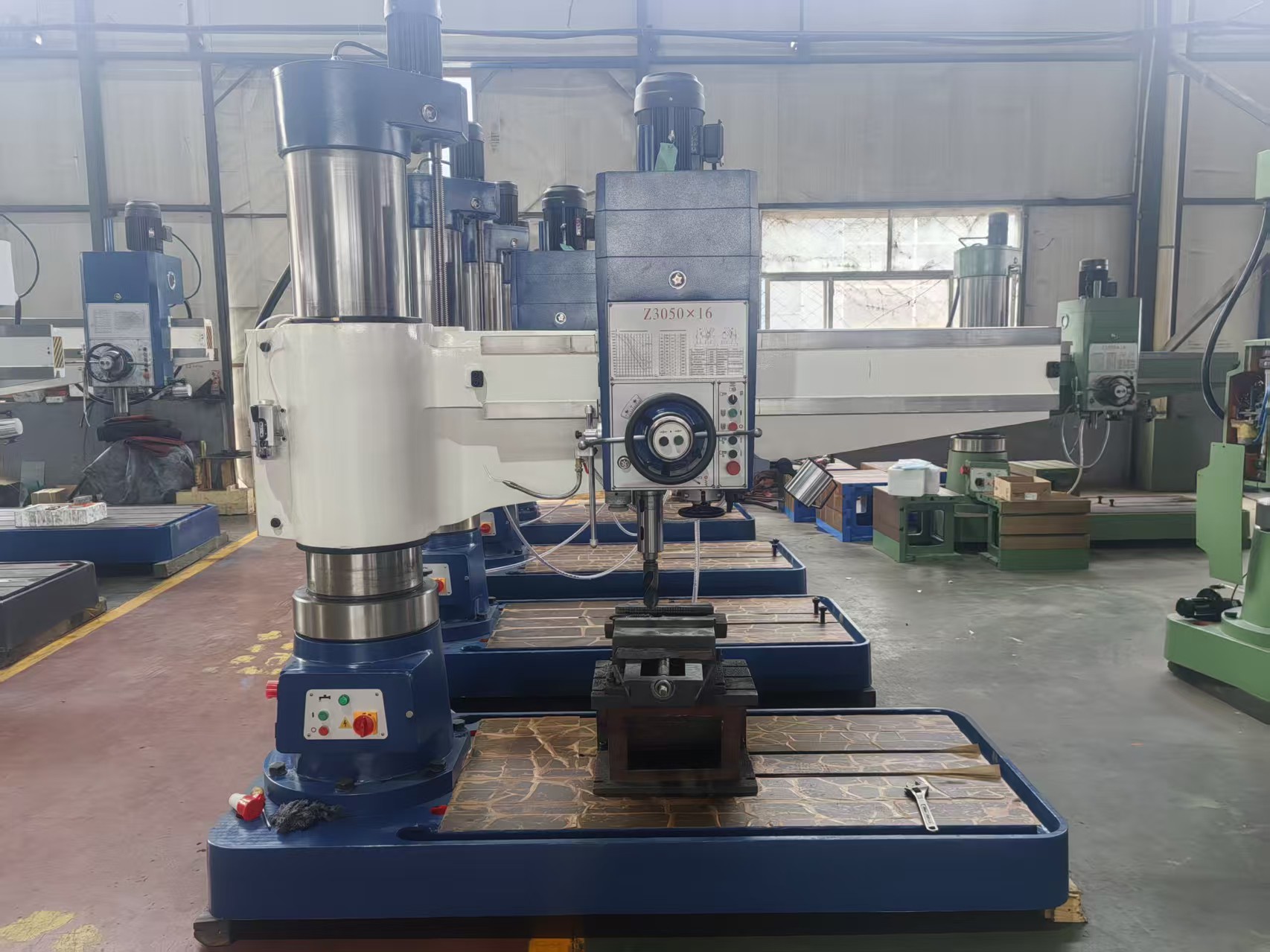

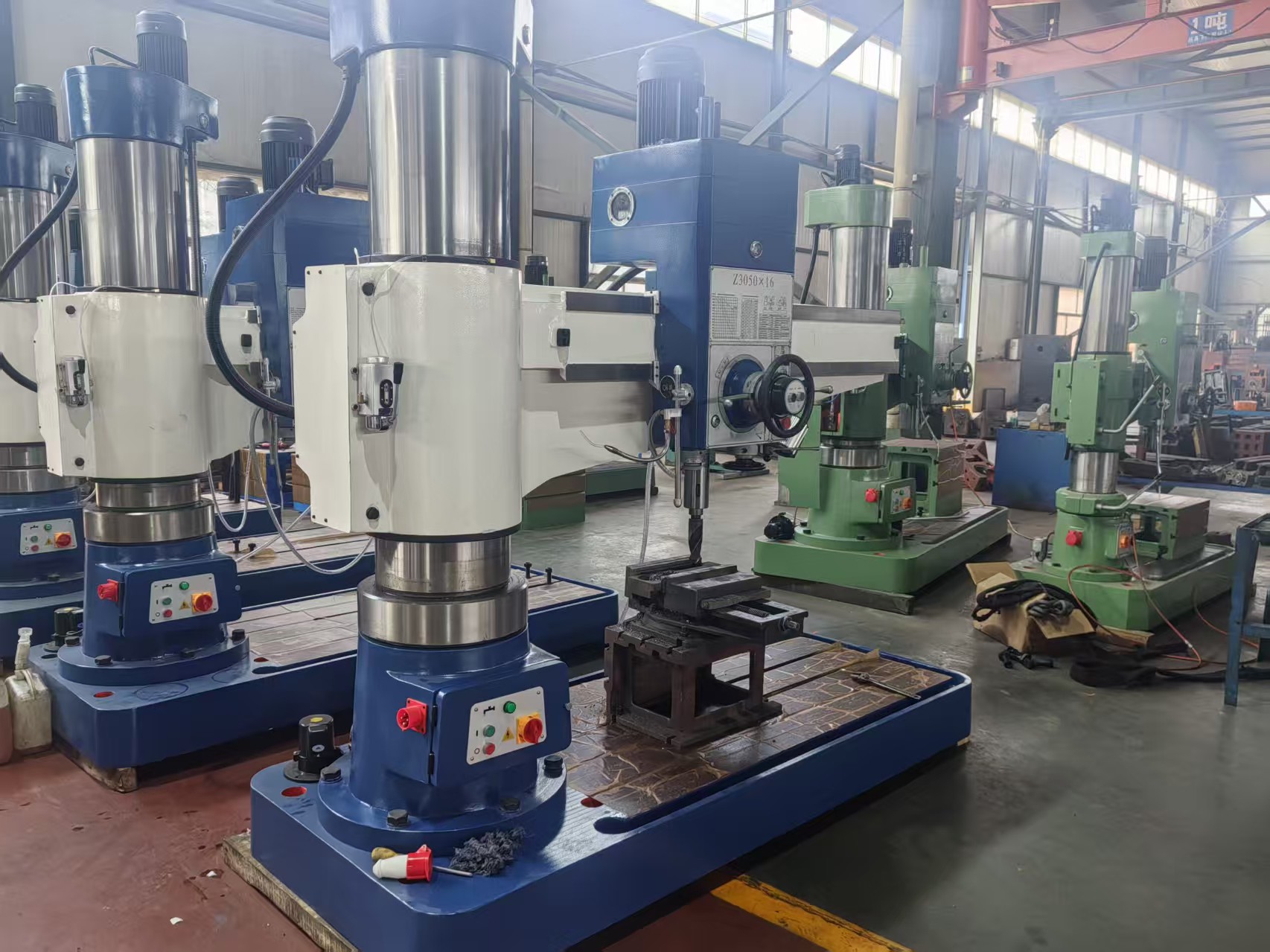

ماكينة حفر شعاعية

1.مقدمة عن آلة الحفر الشعاعية:

1.1 المثقاب الدوار مناسب للحفر, وتوسيع الثقوب, والقلاوظة, والتخطيط, وقلاوظة السنون على الأجزاء المعدنية المتوسطة والكبيرة الحجم. تتحقق الحركات الوظيفية الرئيسية للمثقاب الدوار الهيدروليكي بواسطة المقبض, والأزرار, وما إلى ذلك على صندوق المغزل.

1.2 يدفع العمود الخارجي الذراع الدوار للدوران بمقدار ±180º حول العمود الداخلي.

1.3 يتحرك الذراع الدوار صعودًا وهبوطًا على طول العمود الخارجي.

1.4 يتحرك صندوق المغزل يسارًا ويمينًا على طول سكة توجيه الذراع الدوار.

1.5 صندوق المغزل: يحقق دوران المغزل, والتغذية, والتشغيل. نطاق سرعة المغزل هو 25 - 2000 r/min, بإجمالي 16 مستوى. يمكن تحقيق التشغيل عن طريق تدوير مقبض التشغيل المركزي (زر الاختيار المسبق لسرعة المغزل). نطاق تغذية المغزل هو 0.04 - 3.2 mm/r, بإجمالي 16 مستوى. يمكن تحقيق التشغيل عن طريق تدوير مقبض التشغيل المركزي (زر الاختيار المسبق لكمية تغذية المغزل).

1.6 رفع الذراع الدوار وتثبيته: يتم تشغيل رفع الذراع الدوار بواسطة المحرك الموجود أعلى العمود ويتم نقله بواسطة صامولة اللولب لتحقيق رفع الذراع الدوار. صامولة الرفع مجهزة بصامولة أمان لضمان عدم هبوط الذراع الدوار فجأة; يتم تحقيق تثبيت الذراع الدوار بواسطة الدفع الهيدروليكي للكتلة المعينية للتثبيت, وتقوم الكتلة المعينية بالقفل الذاتي بعد التثبيت; بعد اكتمال عملية تثبيت رفع أو خفض الذراع الدوار, يقوم الذراع الدوار بالتثبيت تلقائيًا, ويتم التحكم فيه بواسطة المفتاح الكهربائي المثبت على أسطوانة الزيت.

1.7 تثبيت صندوق المغزل والعمود: يتم تشغيل تثبيت صندوق المغزل والعمود بواسطة القدرة الهيدروليكية, وتقوم الكتلة المعينية بالتثبيت. يمكن تنفيذ هاتين العمليتين في وقت واحد أو بشكل منفصل. زر الاختيار هو المقبض الموجود على لوحة صندوق المغزل (مقبض اختيار حالة تثبيت عمود صندوق المغزل), حيث يكون الموضع الأوسط للتثبيت, واليسار للتحرير المنفصل للعمود, واليمين للتحرير المنفصل لصندوق المغزل. أزرار تحقيق التشغيل هي زر تحرير عمود صندوق المغزل وزر تثبيت عمود صندوق المغزل.

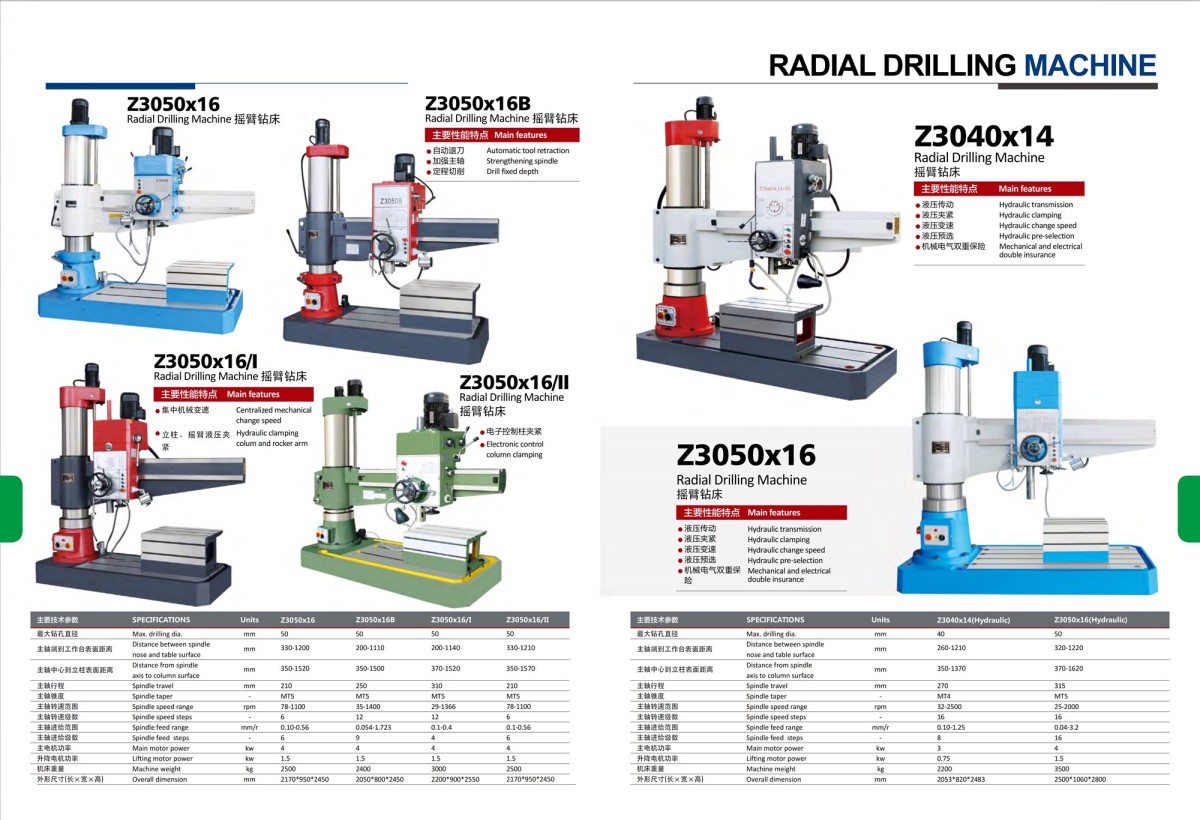

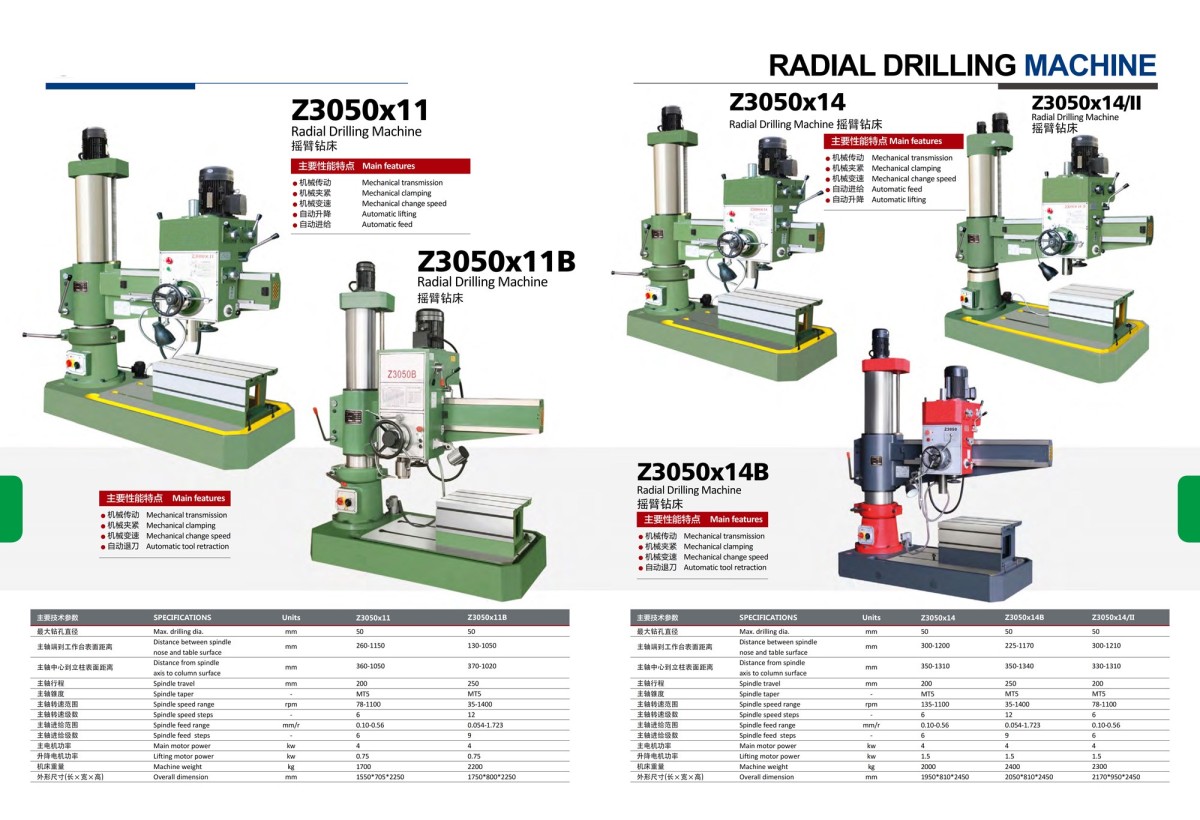

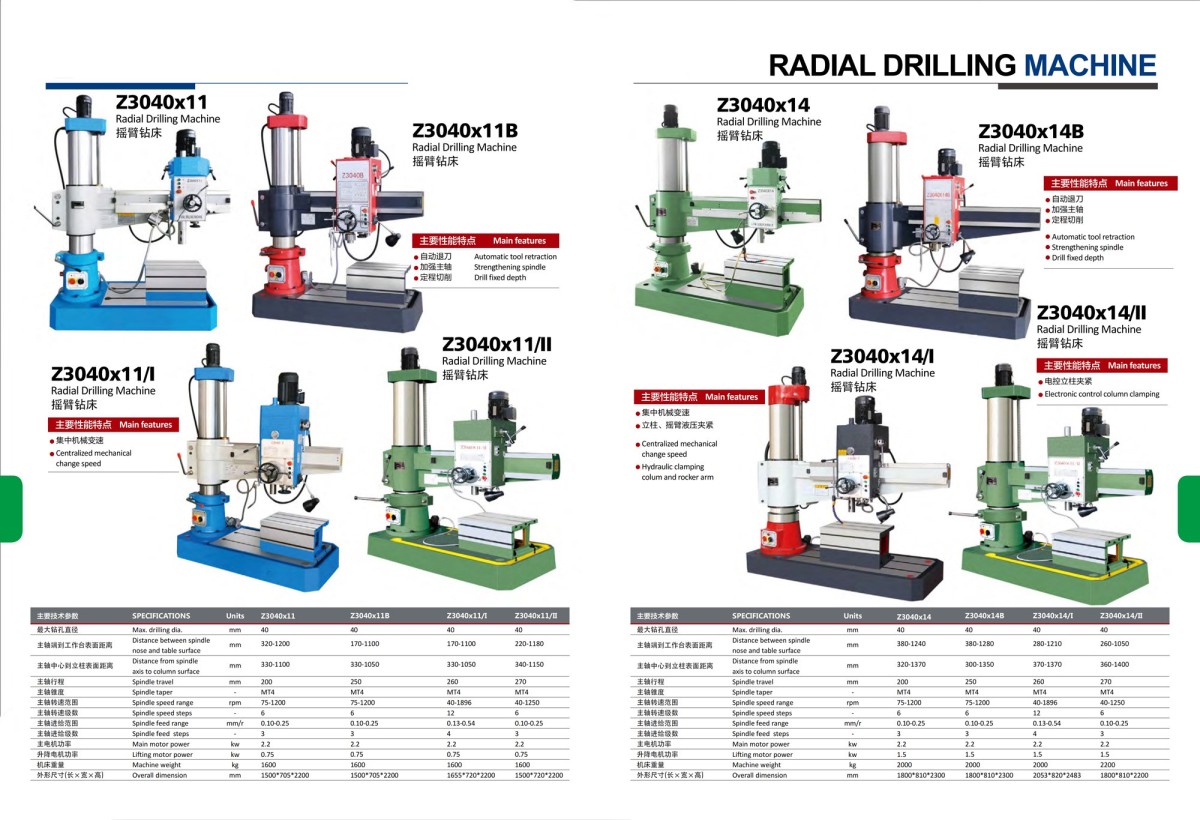

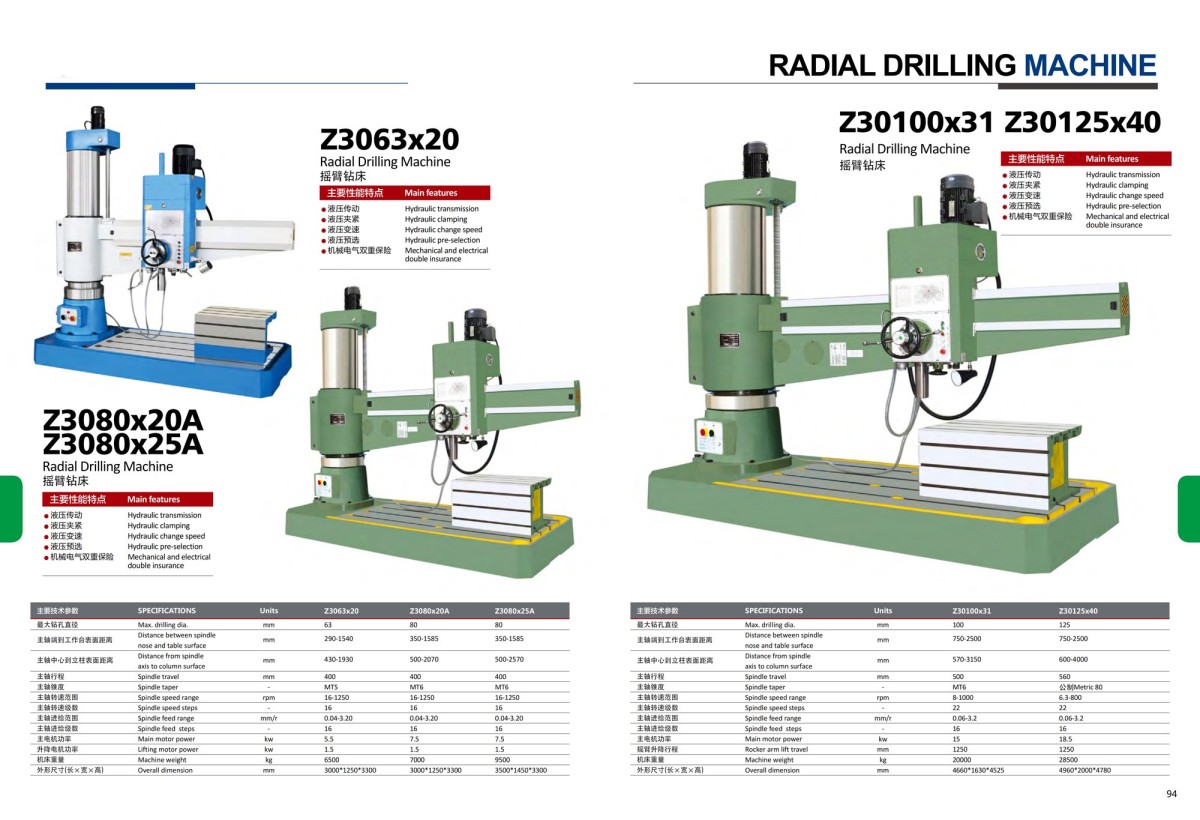

2.المعلمات الفنية لآلة الحفر الشعاعية

3.خصائص آلة الحفر الشعاعية:

3.1 الهيكل مرن وله نطاق معالجة واسع. يمكن للذراع الدوار الدوران 360° حول العمود والتحرك صعودًا وهبوطًا على طول العمود الخارجي.

يمكن لصندوق المغزل التحرك أفقيًا على طول الذراع الدوار, مما يسمح بمحاذاة لقمة الحفر مع أي موضع ثقب على قطعة العمل.

3.2 متعددة الاستخدامات بدرجة عالية; مناسبة لمعالجة الأجزاء المتوسطة والكبيرة الحجم في الإنتاج بالقطعة الواحدة أو الدُفعات الصغيرة; قادرة على إكمال عمليات مختلفة مثل الحفر, وتوسيع الثقوب, والقلاوظة, والتخطيط, وقلاوظة السنون, والتجويف.

3.3 طريقة التثبيت متقدمة (النوع الهيدروليكي هو السائد), باستخدام آلية تثبيت بالكتلة المعينية المدفوعة هيدروليكيًا. يتم تثبيت صندوق المغزل الرئيسي, والذراع الدوار, والعمود بإحكام; يدعم النظام الهيدروليكي تغيير السرعة المختارة مسبقًا. من خلال مقبض واحد, يمكن التحكم في عمليات مثل عكس دوران المغزل الرئيسي, وتغيير السرعة, والفرملة, والوضع المحايد, وبالتالي تعزيز الكفاءة.

3.4 ضمان السلامة والدقة: خضعت المكونات الرئيسية (مثل سكة توجيه الذراع المتأرجح, وجلبة المغزل, وسطح العمود) للمعالجة الحرارية لتعزيز المتانة والحفاظ على الدقة;

مجهزة بحماية أمان مزدوجة ميكانيكية-كهربائية, وأزرار إيقاف طارئ, ومفاتيح حدية, وتزييت تلقائي, وأنظمة تبريد, ووظائف أخرى للسلامة والصيانة.

3.5 تشغيل متعدد المحركات, يبسط ناقل الحركة. يشمل التكوين النموذجي: محرك المغزل, ومحرك رفع الذراع, ومحرك المضخة الهيدروليكية, ومحرك مضخة التبريد. يتم التحكم في كل واحد بشكل مستقل, مما يسهل الصيانة والتشغيل.

3.6 لديها نماذج متنوعة وتغطي نطاقًا واسعًا من المعلمات. تشمل النماذج الشائعة Z3032, Z3040, Z3050, Z3063, Z3080, وما إلى ذلك. تمثل الأرقام الحد الأقصى لقطر الحفر (بالـ mm). عادةً ما يكون نطاق سرعة المغزل 20–2000 r/min, ومعدل التغذية 0.04–3.2 mm/r, ويمكن أن تصل شوط المغزل إلى 120–500 mm.
