آلة تثقيب ووسم CNC للألواح الفولاذية

Name: آلة تثقيب ووسم CNC للألواح الفولاذية
SKU: 0

Model: YK-PP103/ YK-PPR103/ YK-PP104/ YK-PPR104

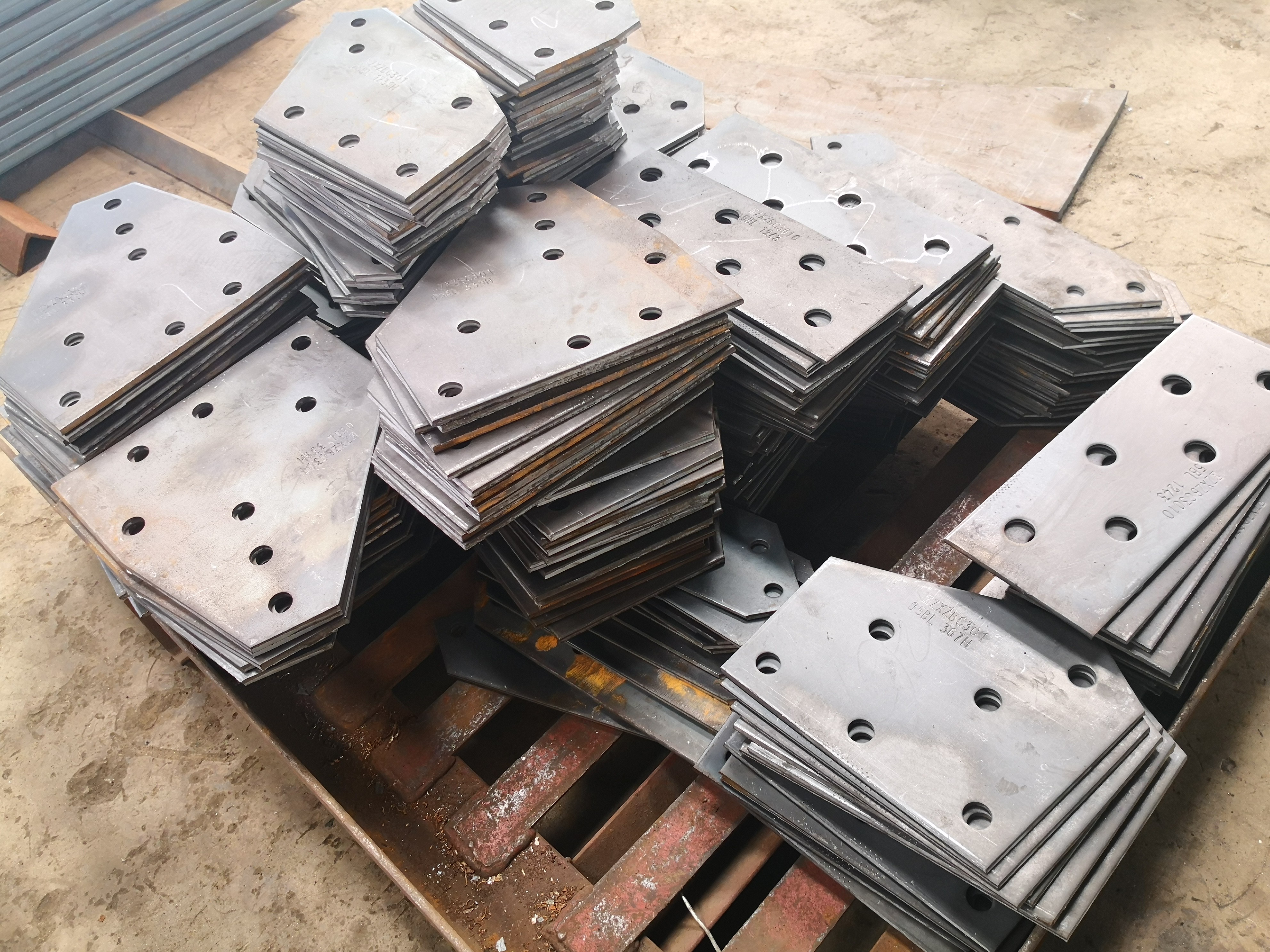

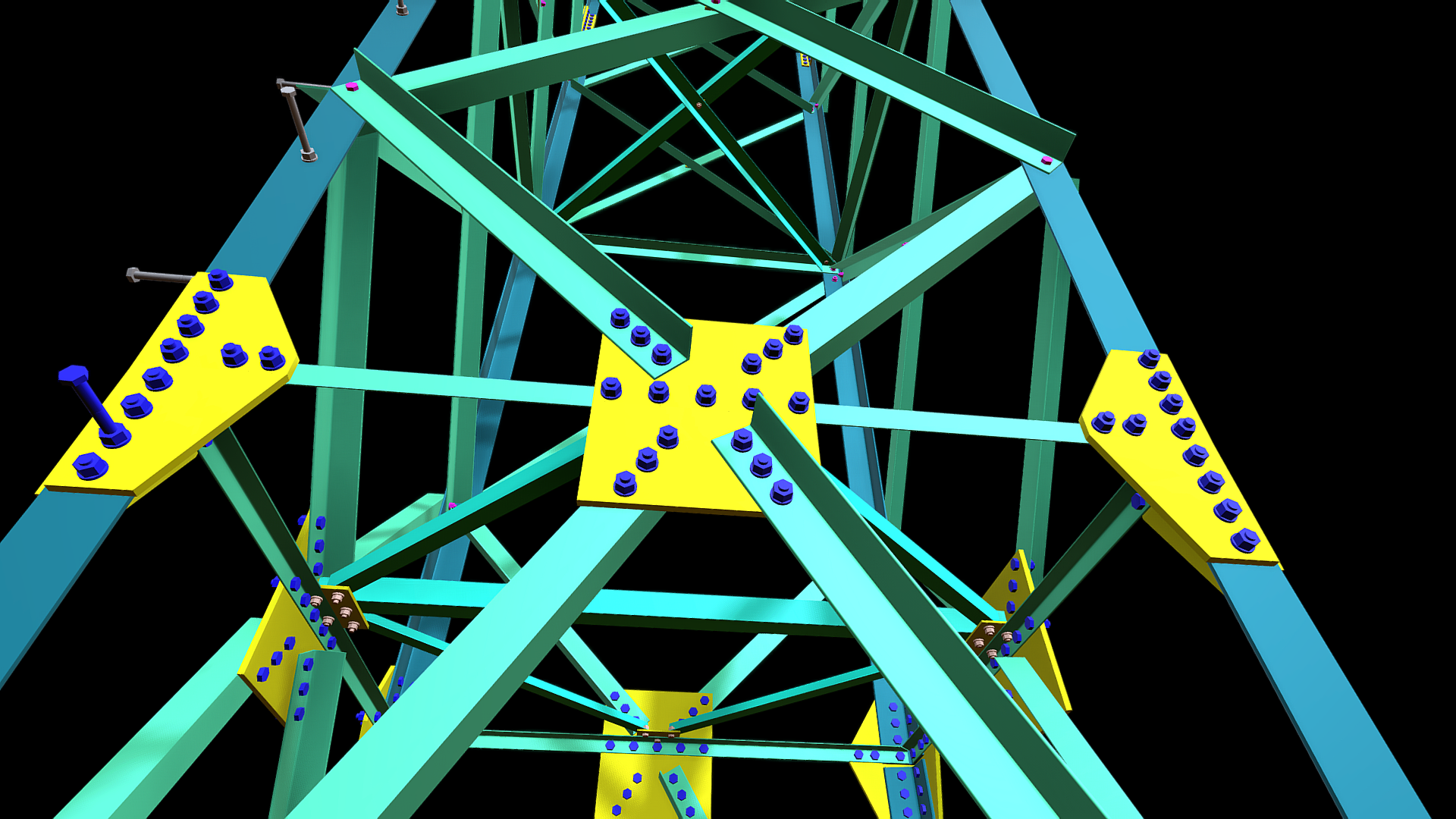

ماكينة CNC خاصة لتثقيب ووسم الألواح الفولاذية في مجال صناعة الأبراج الفولاذية. كما تُستخدم لتثقيب ووسم الألواح الفولاذية في صناعات أخرى.

البريد الإلكتروني : armada_machinery@163.com

واتساب : +8618651586101

معلمات المنتج

1.مقدمة عن ماكينة CNC لتثقيب ووسم الألواح الفولاذية

Model:YK-PP103/ YK-PPR103/ YK-PP104/ YK-PPR104

ماكينة CNC خاصة لتثقيب ووسم الألواح الفولاذية في مجال صناعة الأبراج الفولاذية. كما تُستخدم لتثقيب ووسم الألواح الفولاذية في صناعات أخرى.

2.المعلمات الفنية لـ ماكينة CNC لتثقيب ووسم الألواح الفولاذية :

الطراز	YK-PP103	YK-PPR103 (محسن)	YK-PP104	YK-PPR104 (محسن)	YK-PPR104-4 (محسن)
الحد الأقصى.حجم قطعة العمل, mm	1500*800	1500*800	1500*1000	1500*1000	1500*1000
الحد الأقصى.لقطر التثقيب, mm	Φ26	Φ26 (Φ32)	Φ26	Φ26 (Φ32)	Φ26
سماكة التثقيب, mm	5 - 25	5 - 25	5 - 25	5 - 25	5 - 25
الكمية. محطة القالب	3 (2 تثقيب+1 وسم)	3 (2 تثقيب+1 وسم)	3 (2 تثقيب+1 وسم)	3 (2 تثقيب+1 وسم)	4 (3 تثقيب+1 وسم)
قوة التثقيب, kN	1000	1200	1000	1200	1200
قوة الوسم, kN	800	1000	800	1000	1000
الحد الأدنى. للمسافة بين الثقب وحافة اللوح, mm	25
حجم الحرف, mm	14×10×19
وضع البرمجة	Auto CAD أو برنامج lofting
الأبعاد الكلية, m	≈3.2×3×1.9	≈3.4×3.2×1.9	≈3.2×3×1.9	≈3.3×3×2.5	≈3.3×3×2.5
الوزن الإجمالي, kg	≈5000	≈6200	≈5500	≈6500	≈6500

3.خصائص ماكينة CNC لتثقيب ووسم الألواح الفولاذية :

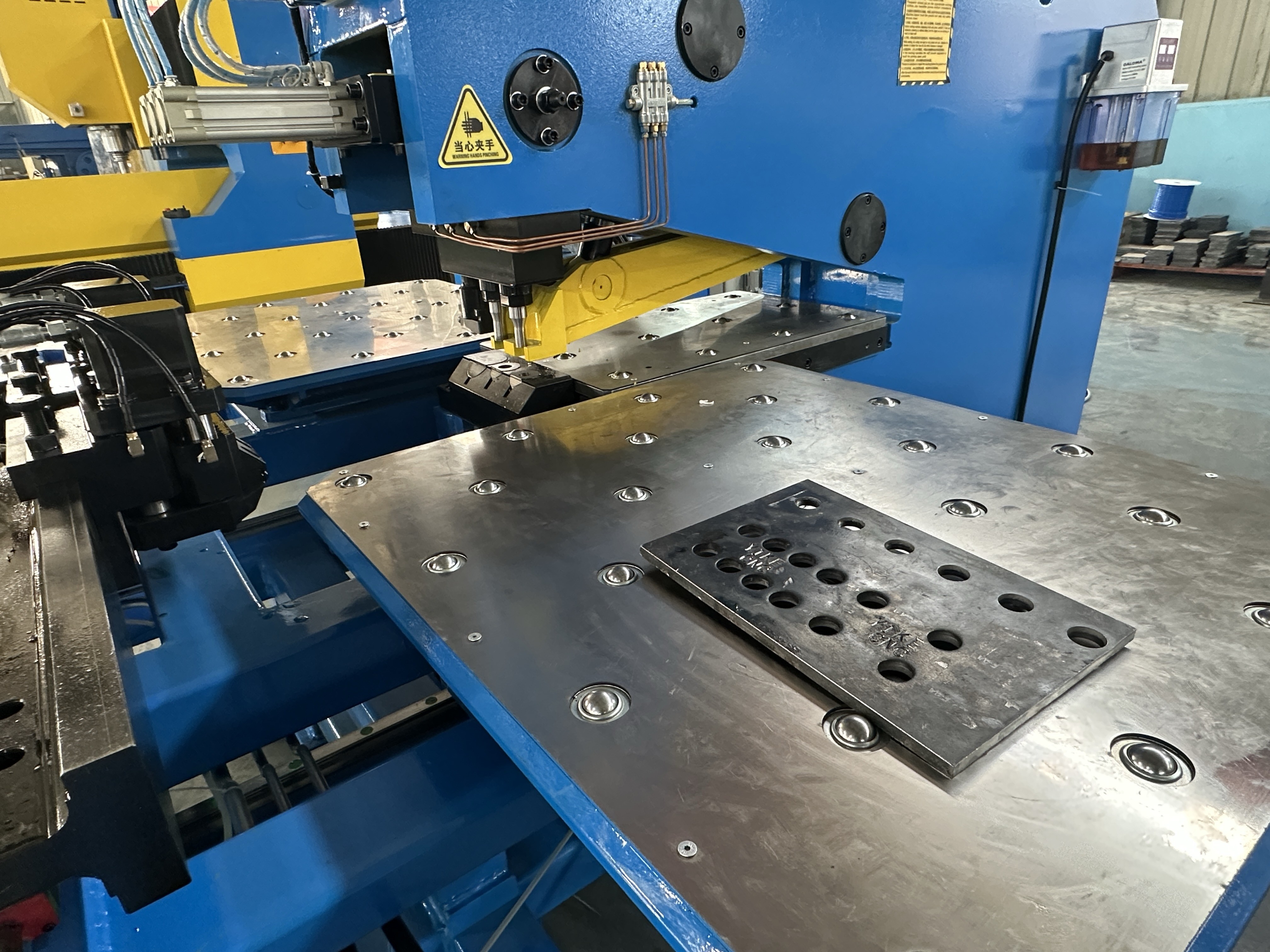

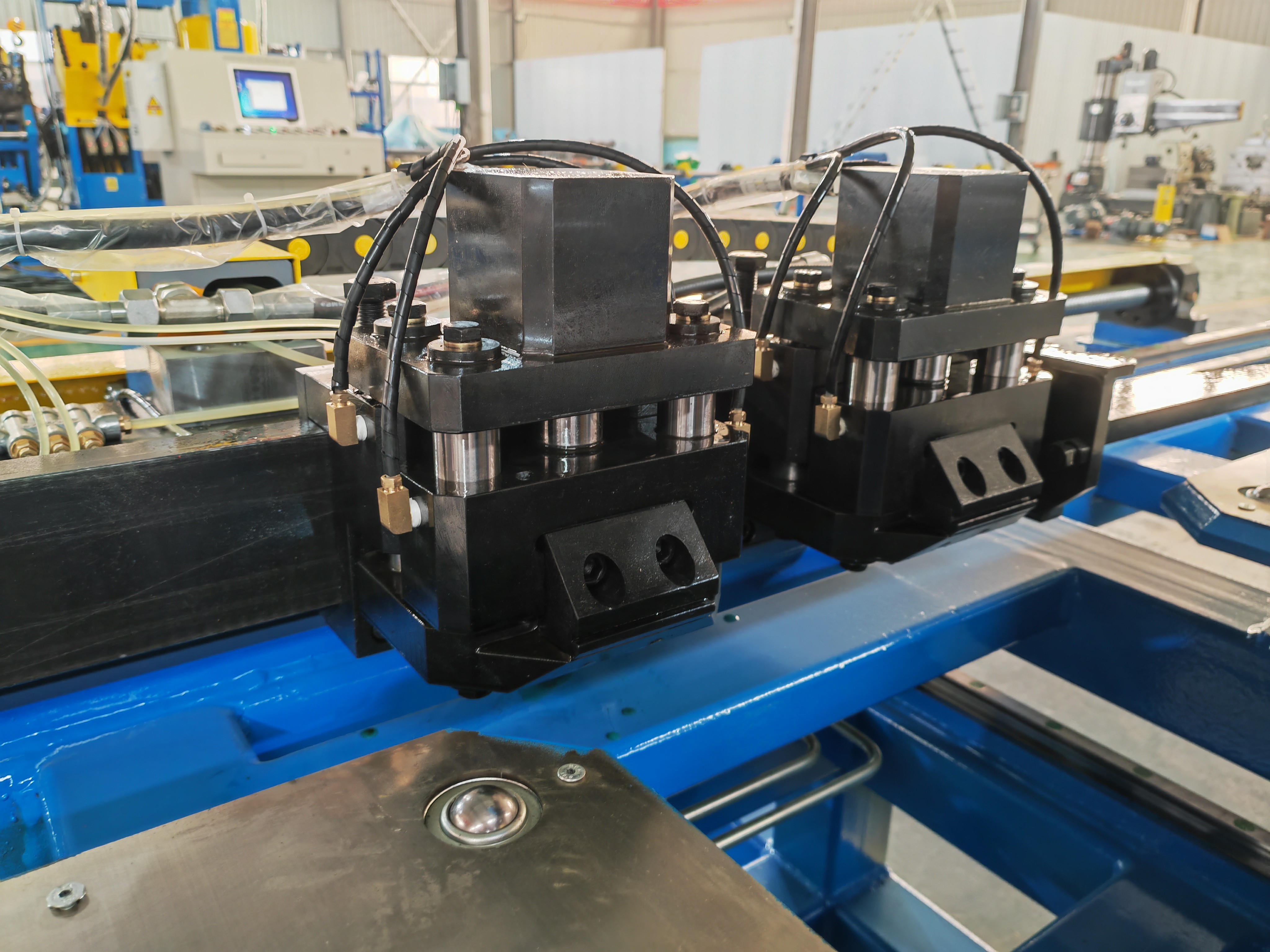

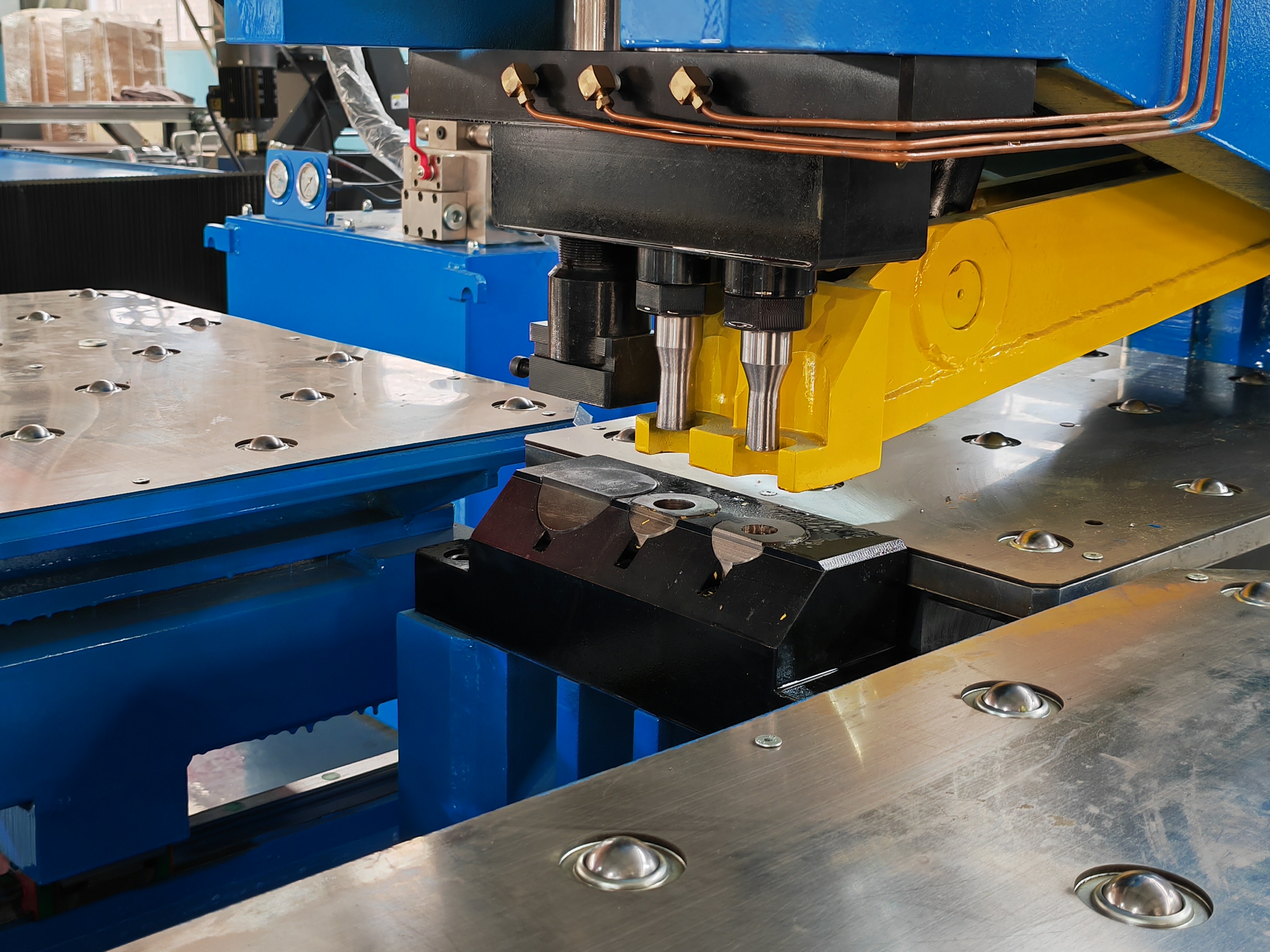

3.1 يتم تصنيع إطار الماكينة بلحام ألواح من نوع C، مع صلابة جيدة ومساحة تشغيل كبيرة. تحتوي الماكينة على ثلاث محطات قوالب (اثنتان للتثقيب، وواحدة للوسم)، مع تبديل تلقائي بين محطات القوالب. يمكن تكييف نظام التثبيت مع قطع عمل مختلفة، مع كتلة مرجعية، وتُدعم قطعة العمل بواسطة طاولة عمل بكرات كروية. يتم التحكم في حركة محوري X & Y بواسطة محرك سيرفو وقيادة لولب كروي وPLC، للتحكم في موضع التثقيب، وذلك لجعل عملية التشغيل بأكملها تلقائية. يقوم المشغل بإدخال برنامج قطعة العمل، ويمكن استخدامه بشكل متكرر

3.2.اعتماد تقنية CNC، والتغذية بمحرك سيرفو، بكفاءة عالية ودقة ثابتة لقطعة العمل.

3.3 تعتمد المكونات الوظيفية المهمة على التجميع المعياري، مما يسهل إصلاحها.

3.4 تحقيق التثقيب والوسم على اللوح الواحد.

3.5 برمجة سهلة، يمكنها قراءة رسومات CAD ويمكنها أيضًا استخدام البرنامج الذي يتم إنشاؤه بواسطة برنامج lofting. يمكنها قراءة ملفات برنامج lofting من TEKLA، مثل تنسيق NC1.

3.6 مزودة بوظيفة التشخيص الذاتي للأعطال.

3.7 يتم تشغيل محوري X, Y بواسطة محرك سيرفو + لولب كروي + دليل خطي، والدقة أفضل.
