ماكينة حفر 3D لعوارض H
معلمات المنتج
1.مقدمة عن ماكينة الحفر ثلاثية الأبعاد لعارضة H:

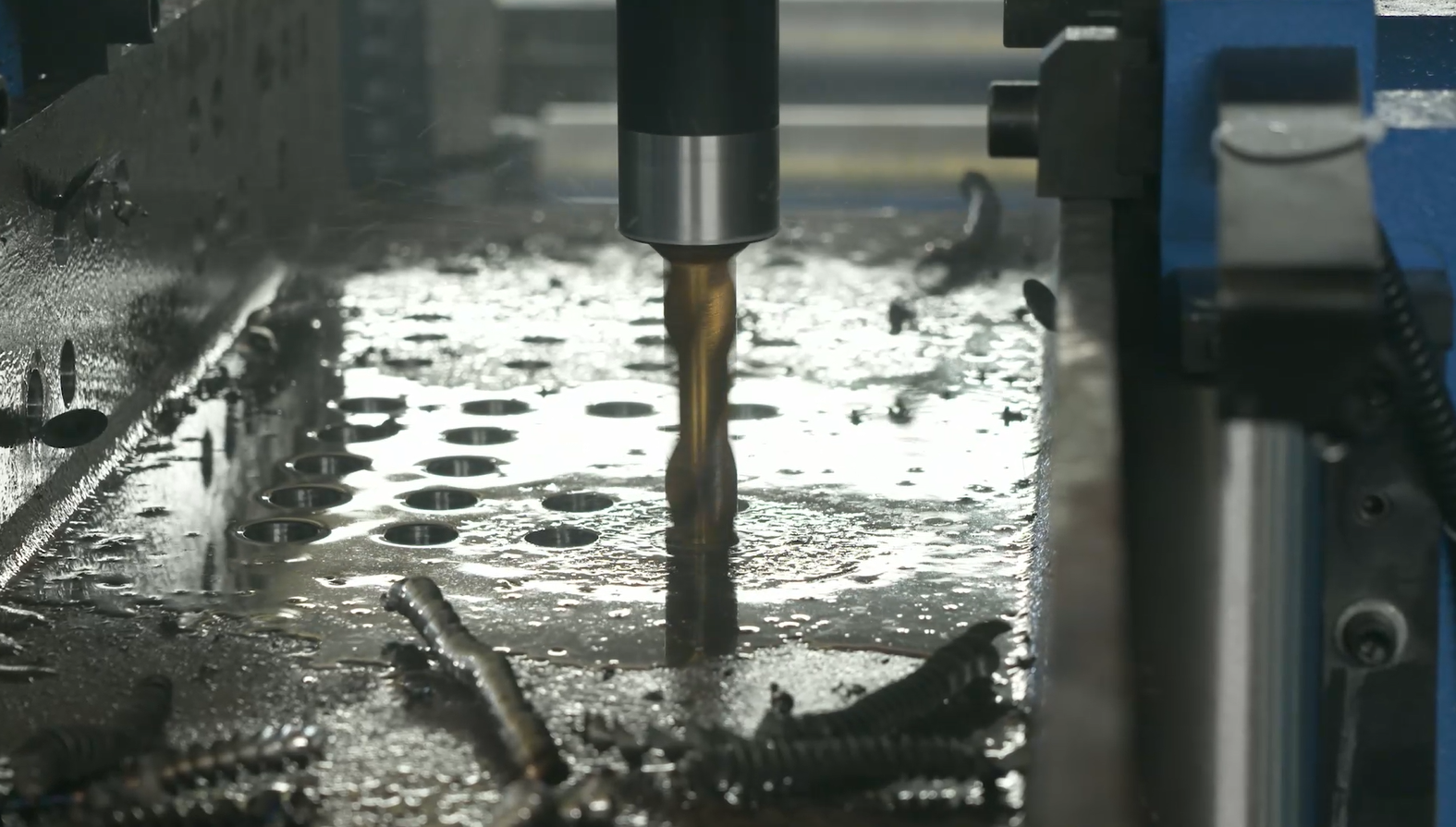

تُستخدم هذه الأداة الآلية أساسًا في عمليات الحفر على فولاذ H, وفولاذ القنوات, والعوارض الصندوقية, وتُطبق على نطاق واسع في صناعات مثل مباني الهياكل الفولاذية, والجسور, ومواقف السيارات. تستخدم ماكينة الحفر الفولاذية ثلاثية الأبعاد CNC ذات 7 محاور سبعة محركات مؤازرة لتحقيق تموضع الحفر في اتجاهين رأسيين, واتجاه أفقي واحد, واتجاه طولي واحد, بالإضافة إلى التغذية المؤازرة لثلاثة محاور رئيسية. على أسطح الحفر الثلاثة, يحتوي كل سطح على محور حفر رئيسي واحد, ويتم تشغيل كل محور حفر رئيسي على كل سطح بواسطة محرك متغير التردد. محور الحفر الرئيسي هو محور حفر رئيسي يعمل بالدفع المؤازر. عندما تكون أقطار الثقوب على كل سطح متماثلة, يمكن معالجة الثقوب على الأسطح الثلاثة كلها بعد مرور قطعة العمل عبر المعدات مرة واحدة, مما يحقق كفاءة عالية ودقة عالية في موضع الثقوب. إنها معدات لا غنى عنها لضمان الجودة في صناعة تصنيع الهياكل الفولاذية.
2.المعلمات الفنية لماكينة الحفر ثلاثية الأبعاد لعارضة H
3.خصائص ماكينة الحفر ثلاثية الأبعاد لعارضة H:

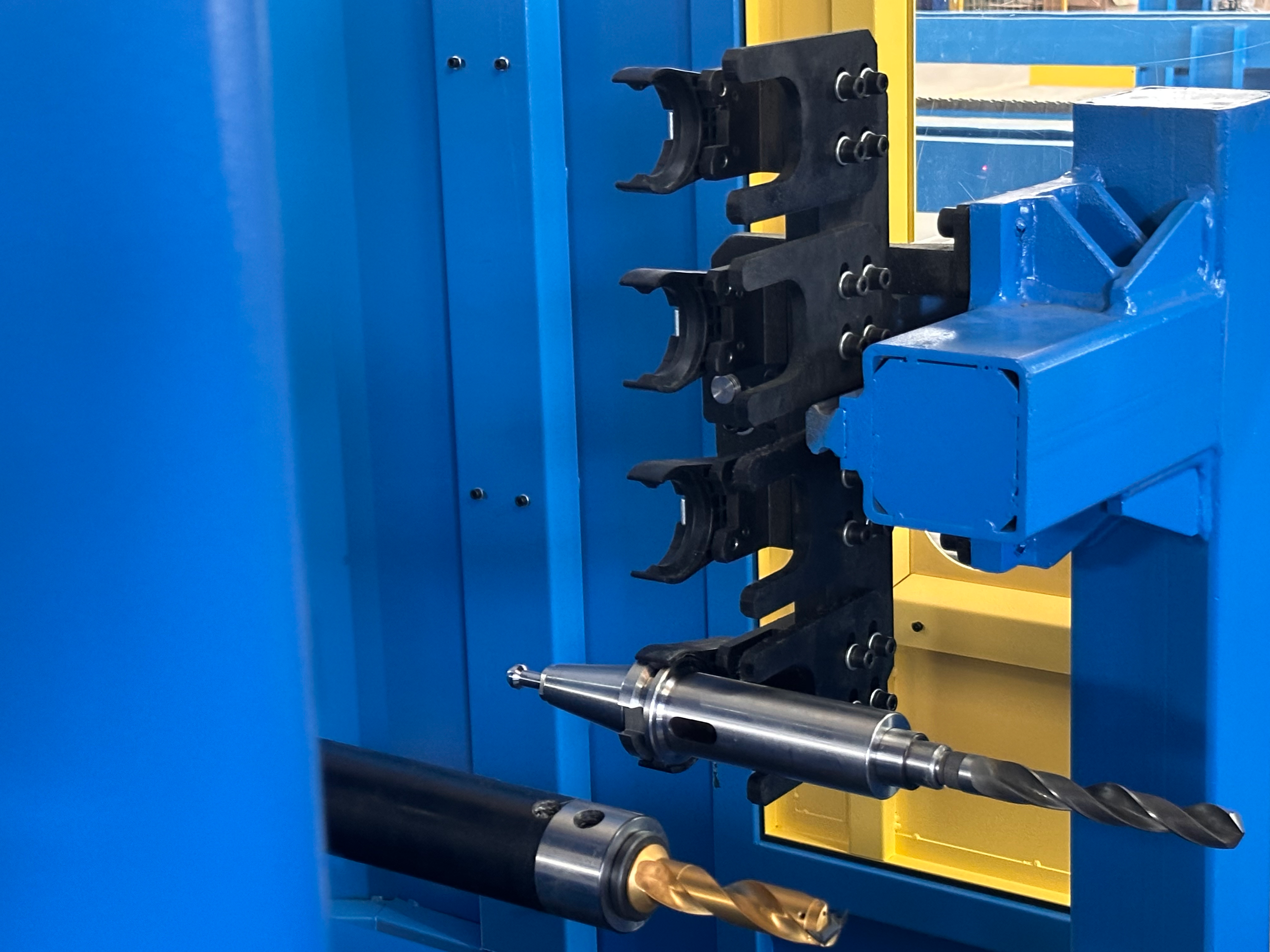

3.1 تعتمد الماكينة بالكامل تصميمًا متكاملًا مُحسّنًا, مع جسم ماكينة عالي الجودة ووحدات حفر, مما يضمن ثباتًا عاليًا وصلابة عالية عند الحفر عالي السرعة. تتكون هذه الماكينة أساسًا من الماكينة الرئيسية, ومنضدة انزلاق CNC (3), وصندوق مغزل الحفر (3), وجهاز التثبيت, وجهاز الكشف, ونظام التبريد, وصندوق الخردة, والمحطة الهيدروليكية, ونظام التشحيم, ومخزن الأدوات(اختياري), ووحدة الوسم(اختيارية)
3.2 يتم لحام الماكينة الرئيسية بواسطة أنبوب مربع. يتم تعزيز هيكل الماكينة الرئيسية في المواضع التي يكون فيها الإجهاد أكبر. بعد اللحام, تم إجراء معالجة تعتيق اصطناعي. كل ذلك يضمن ثبات الماكينة الرئيسية ثم يضمن دقة الماكينة بالكامل
3.3 توجد ثلاث مناضد انزلاق CNC: منضدة انزلاق CNC للجانب الثابت, ومنضدة انزلاق CNC للجانب المتحرك, ومنضدة انزلاق CNC وسطية. تتشابه المناضد الانزلاقية الثلاث في الهيكل وتتكون من لوحة انزلاق, ومنضدة انزلاق, ونظام دفع مؤازر
3.4 توجد ستة محاور CNC على المناضد الانزلاقية الثلاث, بما في ذلك ثلاثة محاور CNC للتغذية وثلاثة محاور CNC للتموضع. يتم توجيه كل محور CNC بواسطة دليل تدحرج خطي دقيق, ويتم تشغيله بواسطة محرك مؤازر AC ولولب كروي, مما يضمن دقة التموضع

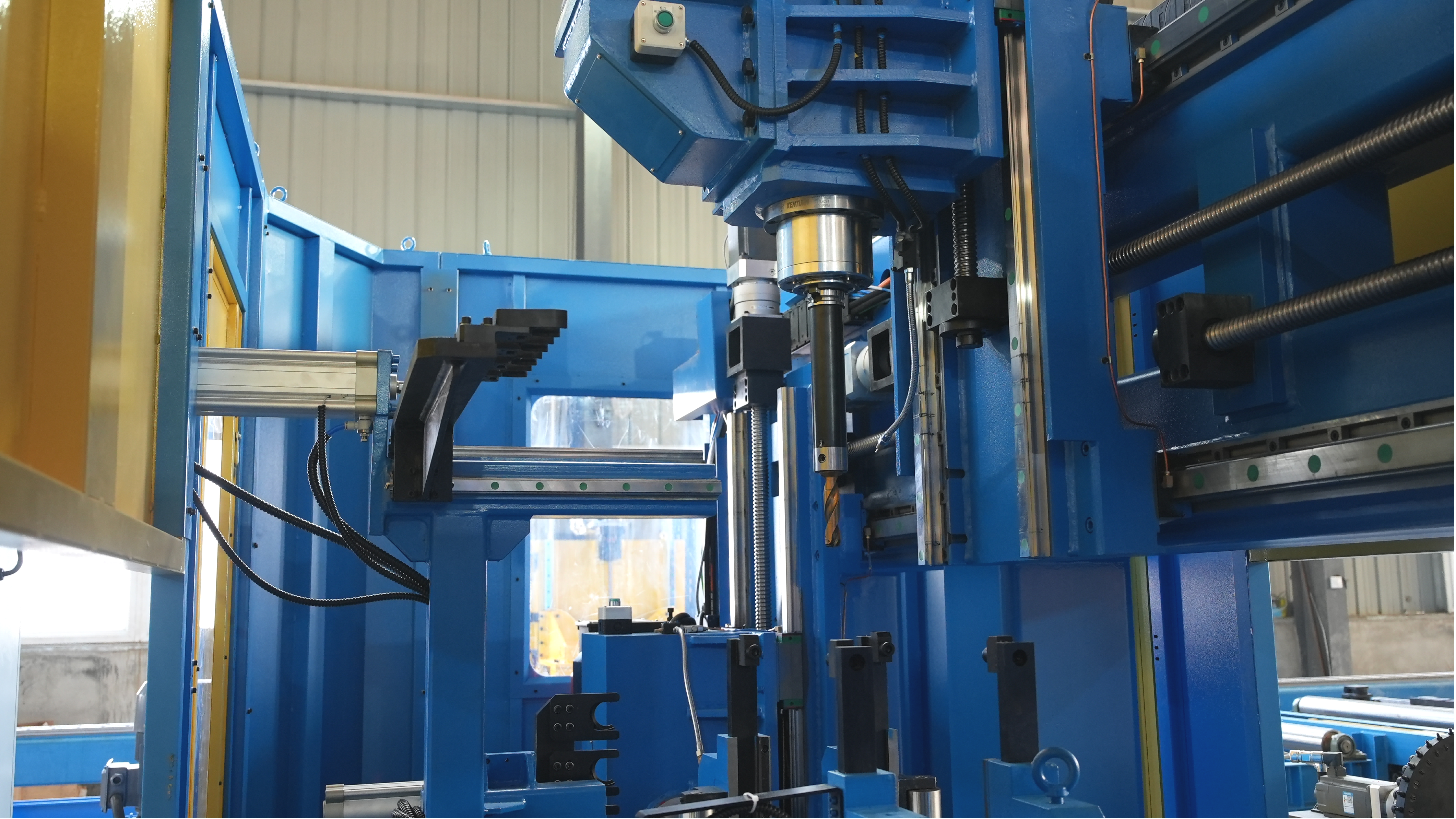

3.5 توجد ثلاثة صناديق مغزل, مثبتة على ثلاث مناضد انزلاق NC للحفر الأفقي والرأسي. يمكن لكل صندوق مغزل حفر أن يحفر بشكل منفصل وبشكل متزامن

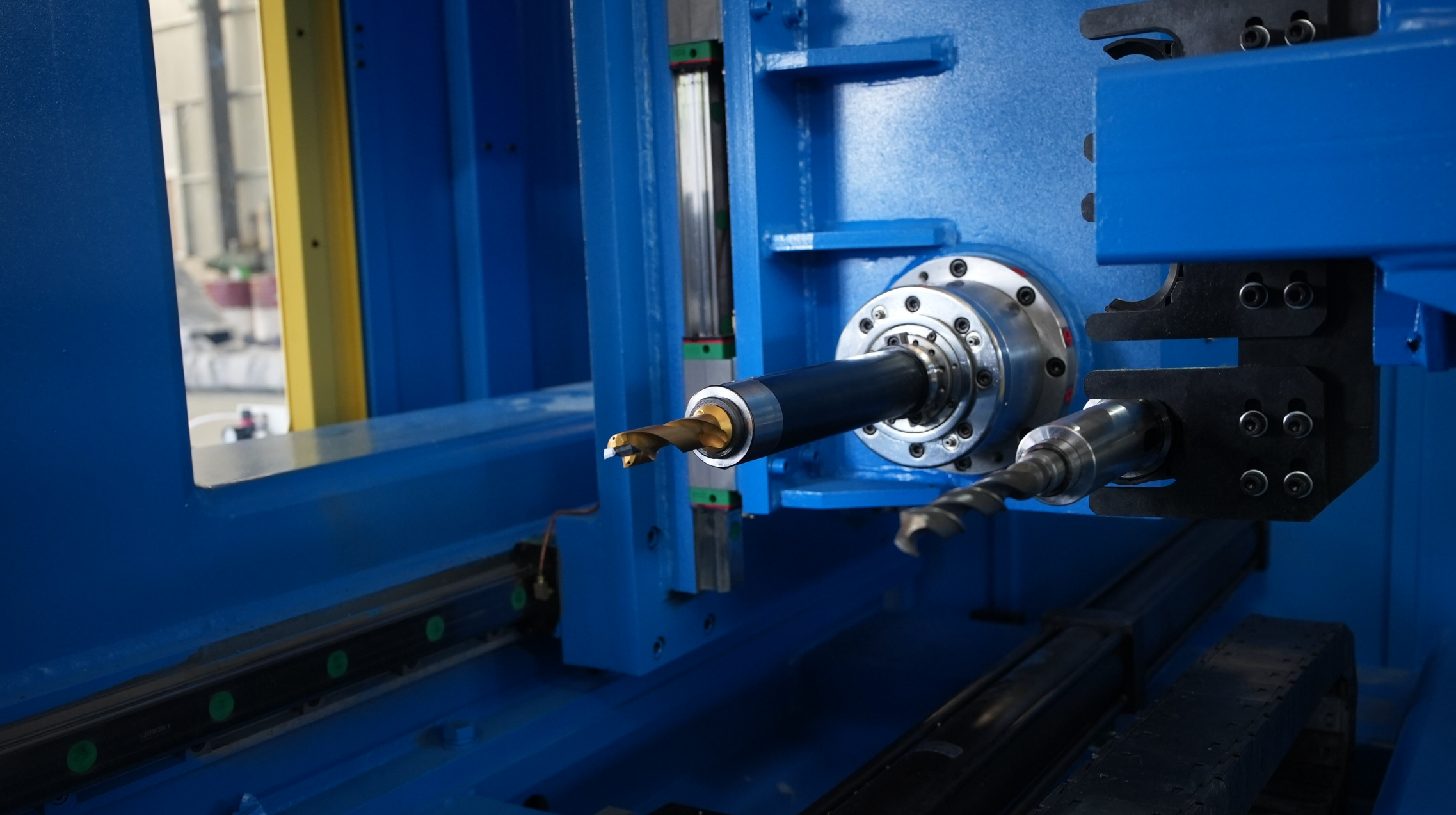

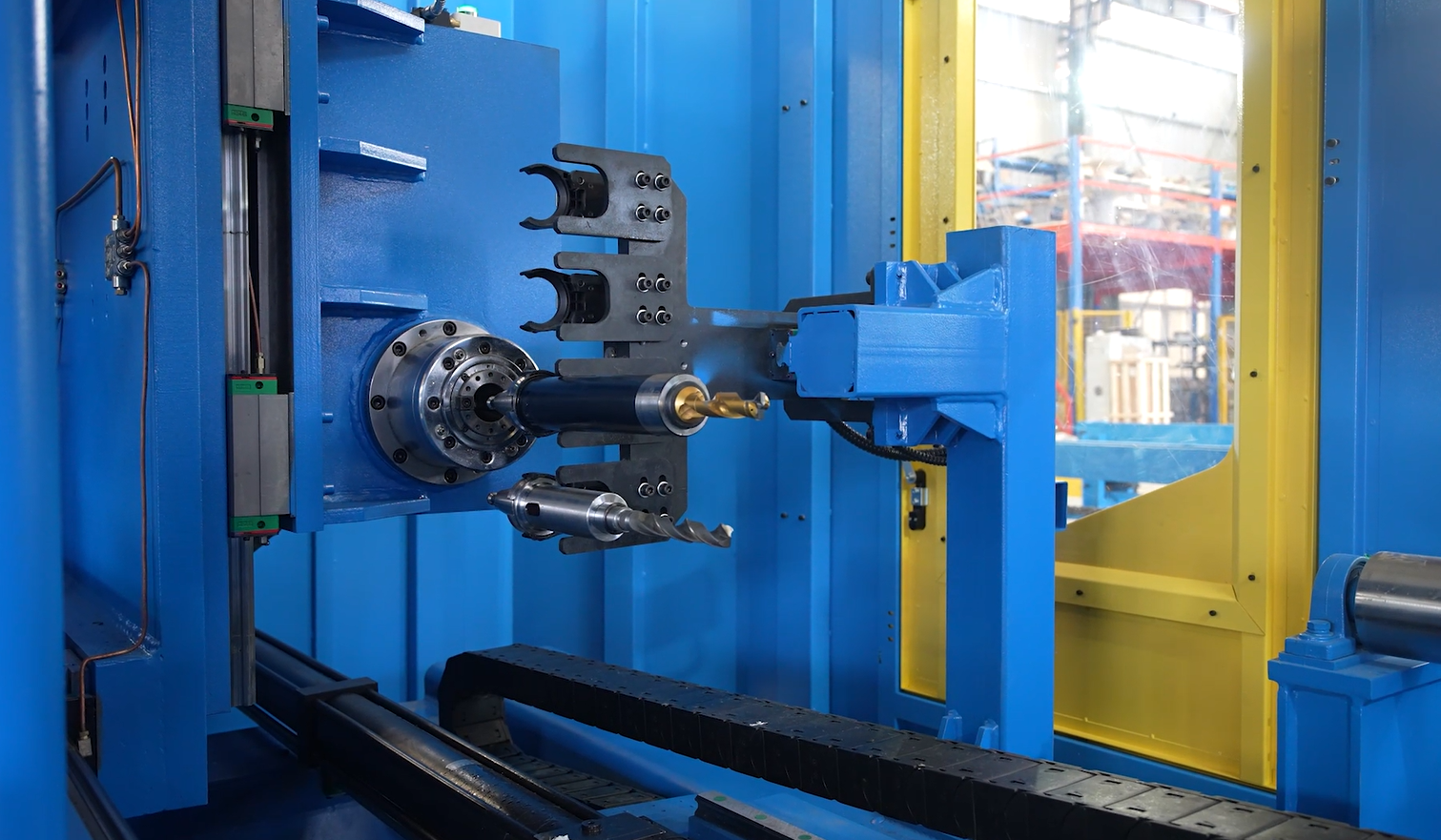

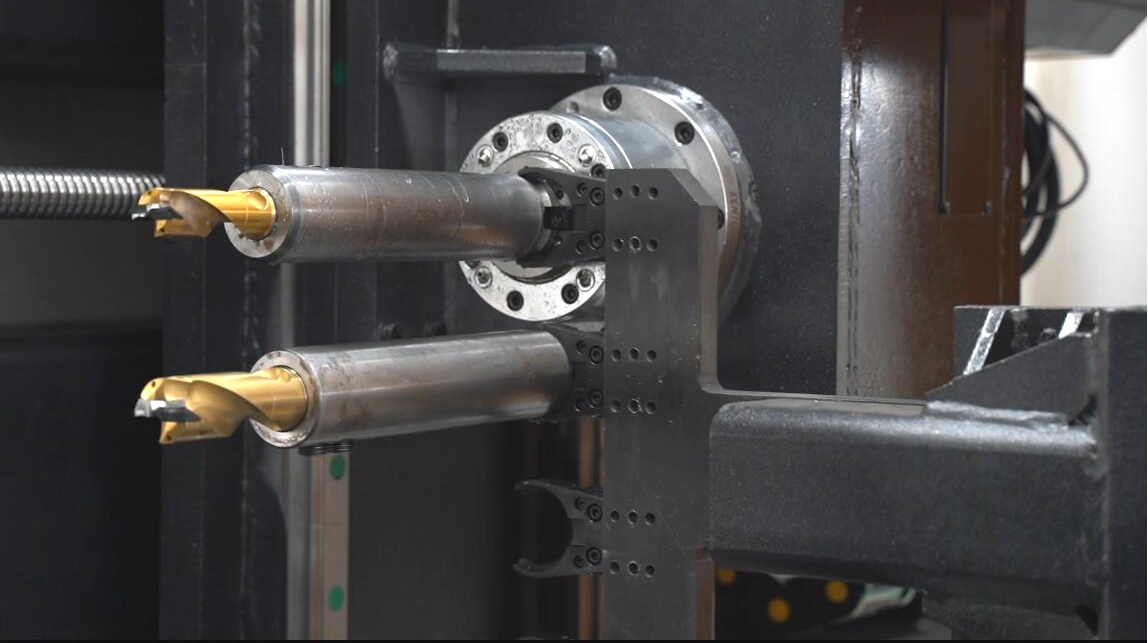

3.6 تم استخدام مغزل دقيق عالي السرعة من علامة تجارية معروفة في تايوان, الطراز BT, يمكنه تلبية متطلبات استخدام كل من مثاقب السبيكة الصلبة والفولاذ عالي السرعة. يتم توجيه كل محاور CNC بواسطة دليل خطي بأسطوانات تحميل ثقيل, ويتم تشغيلها بواسطة المحرك المؤازر واللولب الأسطواني مما يضمن الصلابة ودقة الموضع

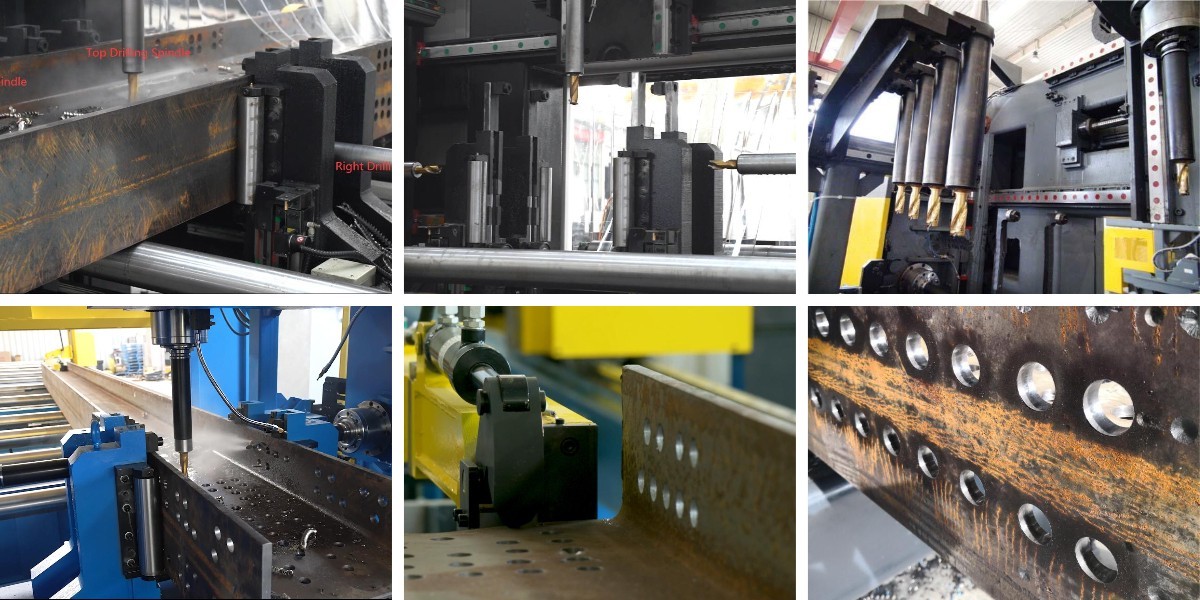

4.مزيد من التفاصيل عن ماكينة الحفر ثلاثية الأبعاد لعارضة H
