Правильная настройка станка для снятия фаски с труб необходима для безопасной эксплуатации, стабильного качества фаски и эффективной подготовки труб. Для операторов, работающих в условиях изготовления металлоконструкций, сварки или механической обработки, даже небольшие ошибки настройки могут привести к плохой подгонке, чрезмерному износу инструмента, переделкам или рискам безопасности. Понимание наиболее распространенных ошибок перед началом работы помогает повысить производительность и защитить как оборудование, так и персонал. В этом руководстве рассматриваются ключевые проблемы настройки, которых следует избегать, чтобы вы могли получать более чистые фаски, более плавную работу и более надежные результаты в каждом проекте.

В ежедневном изготовлении труб качество настройки часто определяет, получит ли сварочная бригада стык, готовый к точной подгонке. Ошибка выравнивания 1 mm, неправильный угол фаски или нестабильное зажатие могут привести к часам шлифовки, повторной подгонки и задержек при контроле.

Для операторов, руководителей и ремонтных бригад цель заключается не только в том, чтобы быстрее запускать станок для снятия фаски с труб. Реальная цель - повторяемая геометрия фаски, контролируемый тепловой вклад при подготовке к сварке и прогнозируемый срок службы инструмента для разных размеров труб.

1. Игнорирование состояния трубы перед настройкой станка

Одна из самых распространенных ошибок - считать каждый конец трубы чистым, круглым и готовым к снятию фаски. На практике трубы могут поступать с окалиной, вмятинами, овальностью, ржавчиной, кромками после газовой резки или неравномерной толщиной стенки.

Перед установкой станка для снятия фаски с труб операторы должны выполнить визуальную проверку по 3 точкам: наружная поверхность, внутреннее отверстие и перпендикулярность торца трубы. Эта простая процедура часто предотвращает вибрацию и дребезг инструмента во время резания.

Сначала проверьте круглость и толщину стенки

Если труба имеет отклонение от круглости более чем на 1% от ее диаметра, усилие зажима может стать неравномерным. Это может сместить режущую головку, снизить стабильность фаски и увеличить нагрузку на пластину с одной стороны.

Изменение толщины стенки также важно. Фаска, подготовленная на трубе со стенкой 6 mm, требует другого подхода, чем на трубе со стенкой 25 mm, особенно когда необходимо контролировать размер притупления и корневую поверхность.

Контрольный список проверки перед настройкой

• Удалите рыхлую ржавчину, масло, краску и шлак как минимум в пределах 50 mm от конца трубы.
• Измерьте наружный диаметр в 3 или 4 точках, чтобы выявить овальность перед зажатием.
• Подтвердите толщину стенки с помощью шаблона или ультразвукового измерения, когда спецификации являются критичными.
• Проверьте, является ли торцевой рез перпендикулярным в пределах допуска проекта, обычно ±0.5 mm до ±1.5 mm.

Пропуск этих проверок может создать впечатление, что исправный станок для снятия фаски с труб работает неточно. Во многих случаях реальная проблема заключается не в производительности станка, а в плохой подготовке трубы перед первым резом.

2. Выбор неправильного метода зажима и выравнивания

Зажим является основой стабильного снятия фаски. Если труба сместится даже на 0.5 mm во время резания, поверхность фаски может стать конической, ступенчатой или заметно неравномерной по окружности.

Операторы часто быстро затягивают зажимы, чтобы сэкономить 2 или 3 минуты, но неравномерное давление может деформировать тонкостенные трубы. Для толстостенных труб недостаточное давление может допустить вращение или вибрацию при тяжелом резании.

В следующей таблице приведены частые ошибки зажима и практические корректировки для полевых и цеховых условий, где станок для снятия фаски с труб используется в каждую смену.

Главный вывод прост: зажим должен надежно удерживать трубу, не деформируя ее. Стабильная опора, контролируемая затяжка и измеренное выравнивание уменьшают переделки до начала сварки.

Правильно поддерживайте длинные и тяжелые заготовки

Подготовка труб большого диаметра часто требует больше, чем сам узел снятия фаски. Когда трубы весят несколько тонн, опорное оборудование помогает поддерживать концентрическое вращение и предотвращает торцевую нагрузку на станок.

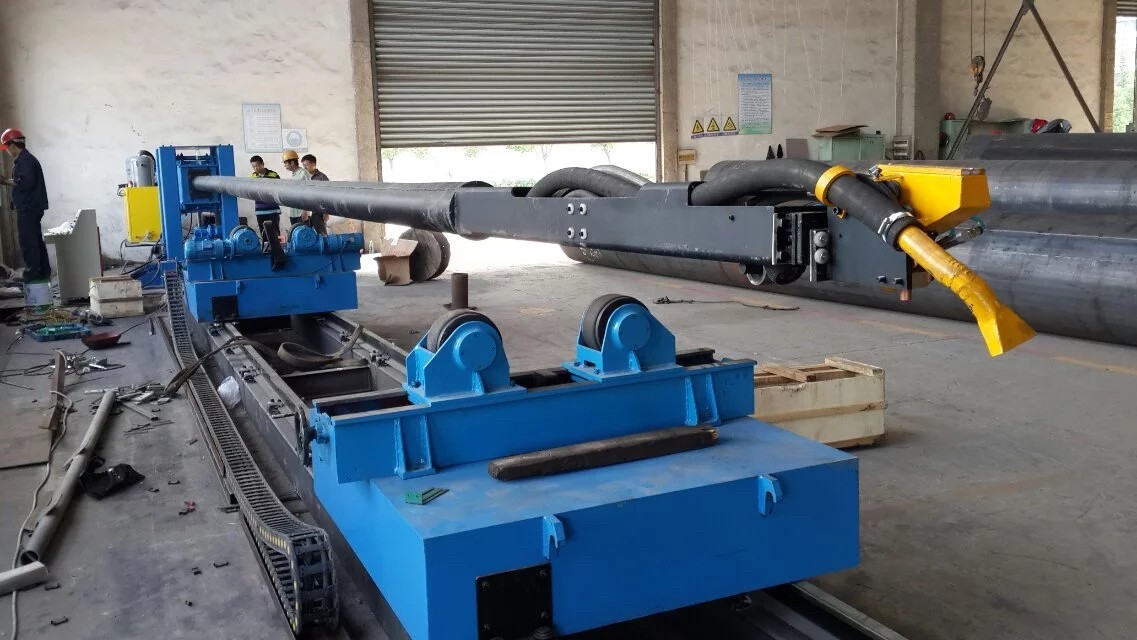

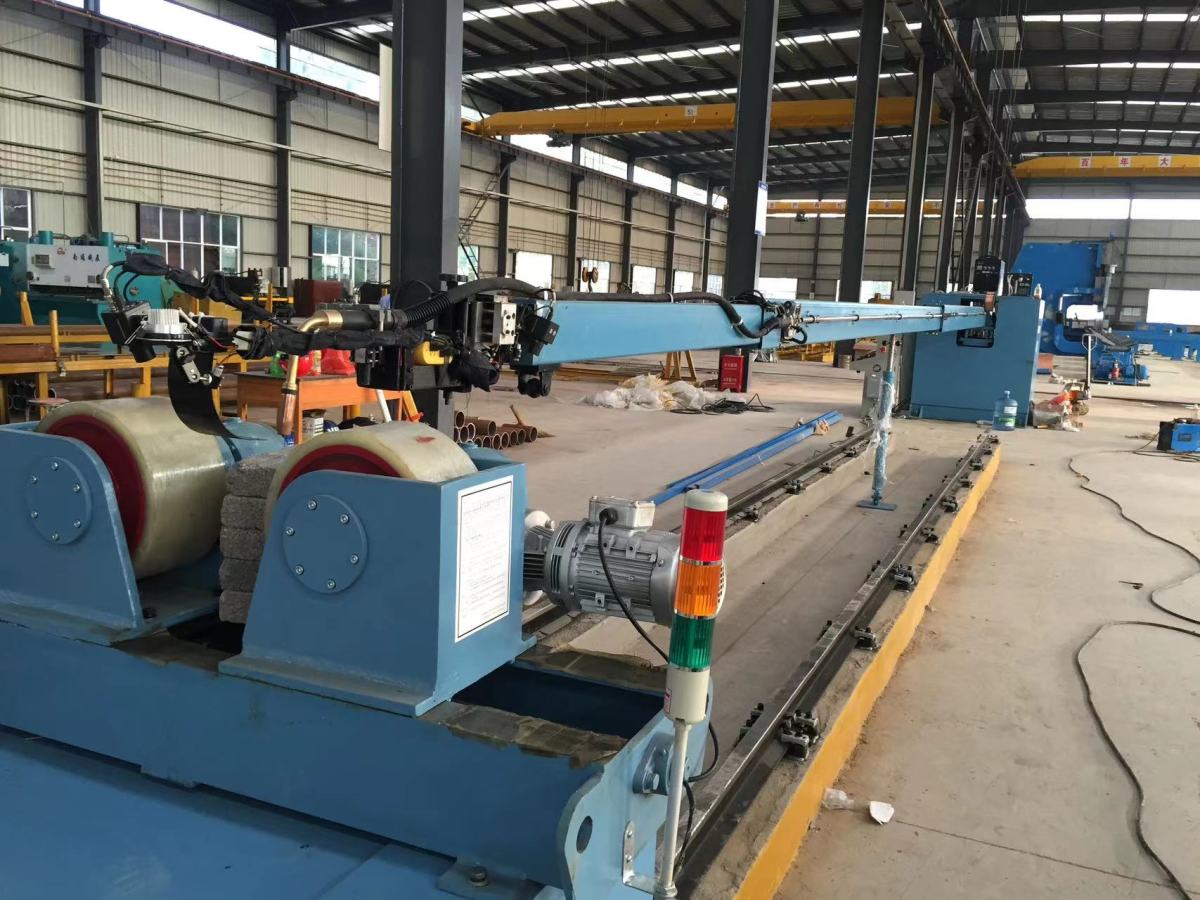

Для цилиндрической сварки и стыковой сварки труб большого диаметра самоцентрирующийся сварочный вращатель может помочь стабильно вращать заготовки. Варианты номинальной нагрузки от 5 T до 200 T, линейная скорость от 6–60 m/h и соответствие CE делают его подходящим для сосудов под давлением и линий тяжелого производства.

Хотя вращатель не является заменой станка для снятия фаски с труб, он поддерживает операции перемещения до и после обработки. Это особенно полезно, когда снятие фаски, сборка и сварка организованы как связанный производственный процесс.

3. Установка неправильного угла фаски, притупления и глубины резания

Станок для снятия фаски с труб должен регулироваться в соответствии с процедурой сварки, толщиной материала и конструкцией соединения. Угадывание угла фаски - один из самых быстрых способов создать проблемы с подгонкой.

Распространенные углы фаски включают 30°, 37.5° и 45°, но правильное значение зависит от процесса сварки, стандарта трубы и требований контроля. Операторы никогда не должны полагаться только на привычку.

Согласуйте настройки с требованиями подготовки к сварке

Для многих соединений труб из углеродистой стали может быть задана корневая поверхность от 1 mm до 2 mm. Если притупление слишком тонкое, риск прожога увеличивается во время сварки корневого прохода.

Если притупление слишком толстое, провар становится затруднительным, и сварщик может компенсировать это чрезмерным теплом. Это может увеличить деформацию, время шлифовки и риск отклонения при контроле.

Операторы должны подтвердить требуемую геометрию перед настройкой, затем по возможности выполнить пробный рез на образце или обрезке. 5-минутная проба может сэкономить 1–2 часа корректирующих работ.

Распространенные ошибки геометрии, которых следует избегать

1. Использование одного и того же угла для всех толщин стенки, независимо от процесса сварки.
2. Установка чрезмерной глубины резания за один проход, вызывающая вибрацию и повреждение пластин.
3. Отсутствие измерения корневой поверхности после первого завершенного оборота.
4. Игнорирование требований к внутренней расточке для высоконадежных трубных соединений.

Самый безопасный подход - работать по утвержденному чертежу или спецификации процедуры сварки. При жестких допусках фиксируйте угол, подачу, тип пластины и конечный размер притупления для повторных работ.

4. Недооценка выбора инструмента, скорости подачи и поведения материала

Режущие инструменты являются расходными материалами, но неправильный выбор инструмента может превратить их в крупную статью затрат. Станку для снятия фаски с труб нужны пластины, соответствующие марке стали, толщине стенки и нагрузке резания.

Углеродистая сталь, нержавеющая сталь, легированные трубы и плакированные материалы ведут себя по-разному. Например, нержавеющая сталь быстро упрочняется при обработке, поэтому трение вместо резания может повредить кромку за считанные минуты.

Используйте контролируемую подачу вместо принудительного резания

Операторы иногда резко увеличивают подачу, чтобы закончить быстрее. Однако скорость подачи за пределами стабильного диапазона станка может вызвать следы дребезга, плохое качество поверхности и сокращение срока службы редуктора.

В качестве общей практики начните с умеренной подачи, наблюдайте за образованием стружки в течение 30–60 секунд, затем постепенно корректируйте. Синяя стружка, визжащий шум или прерывистое резание указывают на нестабильную настройку.

Следующее сравнение дает практические ориентиры. Фактические настройки всегда должны соответствовать руководству станка, рекомендациям поставщика инструмента и требованиям сварки конкретного проекта.

Ключевой момент заключается в том, что подачу, марку пластины и глубину резания необходимо рассматривать как систему. Изменение одной настройки без проверки остальных может привести к нестабильной работе.

Контролируйте износ до того, как он станет дефектом качества

Износ инструмента редко вызывает отказ мгновенно. Обычно он проявляется как более шероховатые поверхности фаски, более высокий шум резания, увеличенное время цикла или размерный дрейф после нескольких торцов труб.

Практический метод - проверять пластины каждые 10–20 фасок, в зависимости от материала трубы и толщины стенки. Для ответственных проектов проверку можно проводить каждую смену или после каждой партии.

5. Пренебрежение безопасностью, обслуживанием и дисциплиной оператора

Станок для снятия фаски с труб сочетает вращающиеся компоненты, острые инструменты, электрические системы и тяжелые заготовки. Ошибки настройки являются не только проблемами качества; они могут стать серьезными угрозами безопасности.

Перед запуском операторы должны подтвердить наличие ограждений, функцию аварийной остановки, состояние кабелей, воздушные или гидравлические соединения и свободное рабочее пространство. 2-минутная проверка безопасности быстрее, чем отчет об инциденте.

Создайте повторяемую 6-этапную процедуру настройки

1. Проверьте чертеж, процедуру сварки, угол фаски, корневую поверхность и материал трубы.
2. Осмотрите состояние торца трубы, чистоту, круглость и толщину стенки.
3. Выберите подходящий метод зажима, пластины, глубину резания и опорное оборудование.
4. Выполните выравнивание и подтвердите надежный контакт перед включением станка.
5. Сделайте контролируемый пробный рез и измерьте геометрию фаски в нескольких точках.
6. Запишите настройки для повторного производства и проверяйте инструменты во время партии.

Эта процедура достаточно проста для ежедневного использования и достаточно подробна, чтобы предотвращать повторные ошибки. Она также поддерживает обучение, когда в цех приходят новые операторы.

Пункты обслуживания, влияющие на точность настройки

Точность настройки зависит от состояния станка. Изношенные подшипники, загрязненные направляющие поверхности, ослабленные крепежные элементы и поврежденные зажимные кулачки могут давать нестабильные фаски даже при правильной технике оператора.

• Очищайте стружку и абразивную пыль после каждой смены, чтобы защитить направляющие поверхности.
• Смазывайте движущиеся части согласно руководству, обычно еженедельно или после тяжелого использования.
• Проверяйте силовые кабели, вилки, выключатели и устройства аварийной остановки не реже одного раза за смену.
• Осматривайте зажимные элементы ежемесячно или раньше, если качество фаски неожиданно меняется.

Обслуживание не следует рассматривать отдельно от производства. В изготовлении труб плохо обслуживаемый станок для снятия фаски с труб может незаметно увеличивать затраты за счет переделок, задержек и расхода расходных материалов.

6. Выбор оборудования и поддержки для надежной подготовки труб

Для операторов выбор оборудования влияет на сложность ежедневной настройки. Станок, соответствующий диапазону диаметров труб, толщине стенки, источнику питания и условиям рабочей площадки, будет легче выравнивать и контролировать.

Закупочные команды должны оценивать как минимум 4 фактора: диапазон размеров труб, требования к геометрии фаски, рабочую среду и послепродажную поддержку. Только низкая закупочная цена редко отражает общую стоимость эксплуатации.

Вопросы, которые следует задать перед покупкой или модернизацией

• Какие диаметры труб и толщины стенок составляют 80% производственных работ?
• Предназначен ли станок в основном для использования в цехе, полевого ремонта, строительства трубопроводов или изготовления сосудов под давлением?
• Нужны ли оператору торцевание, снятие фаски, внутренняя расточка или комбинированная подготовка?
• Доступны ли сменные пластины, комплекты кулачков, обучение и техническая документация при необходимости?

Wuxi Armada International Trade Co., Ltd поддерживает производителей и изготовителей оборудованием для сварки, резки, механической обработки, формовки, удаления заусенцев и обработки труб.

Расположенная в городе Уси, провинция Цзянсу, примерно в 30 минутах от Шанхая на высокоскоростной железной дороге, компания с октября 2012 года обслуживает промышленных клиентов практичными решениями по оборудованию.

Ее ассортимент продукции включает автоматическое сварочное оборудование, станки для резки с ЧПУ, фрезерные станки, токарные станки с ЧПУ, сварочных роботов, станки лазерной резки, оборудование для производственных линий H-балок, трубогибы и сопутствующее оборудование.

Производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами EU CE, где это применимо, помогая покупателям учитывать соответствие требованиям, производительность и долгосрочную эксплуатационную надежность.

Заключительные рекомендации для операторов и руководителей

Правильная настройка - это дисциплина, а не разовая регулировка. Чистые торцы труб, точное выравнивание, подходящая оснастка, стабильная опора и задокументированные настройки - все это способствует надежным результатам снятия фаски.

Когда станок для снятия фаски с труб используется с последовательными процедурами, операторы могут снизить объем переделок, улучшить подгонку под сварку и защитить оборудование от ненужных нагрузок в повторяющихся производственных партиях.
