Configurar correctamente una máquina biseladora de tubos es esencial para una operación segura, una calidad de bisel constante y una preparación eficiente de tuberías. Para los operarios que trabajan en entornos de fabricación, soldadura o mecanizado, incluso pequeños errores de configuración pueden provocar un ajuste deficiente, desgaste excesivo de herramientas, retrabajos o riesgos de seguridad. Comprender los errores más comunes antes de iniciar el trabajo ayuda a mejorar la productividad y a proteger tanto el equipo como al personal. Esta guía destaca los principales problemas de configuración que deben evitarse para lograr biseles más limpios, un funcionamiento más suave y resultados más fiables en cada proyecto.

En la fabricación diaria de tuberías, la calidad de la configuración a menudo determina si el equipo de soldadura recibe una unión lista para un ajuste preciso. Un error de alineación de 1 mm, un ángulo de bisel incorrecto o una sujeción inestable pueden generar horas de esmerilado, reajuste y retrasos en la inspección.

Para operarios, supervisores y equipos de mantenimiento, el objetivo no es solo hacer funcionar la máquina biseladora de tubos más rápido. El verdadero objetivo es una geometría de bisel repetible, un aporte térmico controlado durante la preparación para la soldadura y una vida útil predecible de la herramienta en múltiples tamaños de tubería.

1. Ignorar el estado de la tubería antes de configurar la máquina

Uno de los errores más comunes es tratar cada extremo de tubería como si estuviera limpio, redondo y listo para el biselado. En realidad, las tuberías pueden llegar con cascarilla, abolladuras, ovalidad, óxido, bordes cortados con soplete o espesor de pared irregular.

Antes de posicionar la máquina biseladora de tubos, los operarios deben realizar una comprobación visual de 3 puntos: superficie exterior, diámetro interior y escuadría del extremo de la tubería. Esta rutina sencilla a menudo evita vibraciones y traqueteo de la herramienta durante el corte.

Compruebe primero la redondez y el espesor de pared

Si una tubería está fuera de redondez en más de 1% de su diámetro, la presión de sujeción puede volverse irregular. Eso puede desplazar el cabezal de corte, reducir la uniformidad del bisel y aumentar la carga del inserto en un lado.

La variación del espesor de pared también es importante. Un bisel preparado en una tubería de pared de 6 mm requiere un enfoque diferente al de una tubería de pared de 25 mm, especialmente cuando se deben controlar el tamaño de la cara de raíz y el talón.

Lista de verificación de inspección previa a la configuración

• Elimine óxido suelto, aceite, pintura y escoria dentro de al menos 50 mm del extremo de la tubería.
• Mida el diámetro exterior en 3 o 4 puntos para identificar la ovalidad antes de la sujeción.
• Confirme el espesor de pared con un calibre o lectura ultrasónica cuando las especificaciones sean críticas.
• Compruebe si el corte del extremo está escuadrado dentro de la tolerancia del proyecto, comúnmente ±0.5 mm a ±1.5 mm.

Omitir estas comprobaciones puede hacer que una máquina biseladora de tubos capaz parezca imprecisa. En muchos casos, el problema real no es el rendimiento de la máquina sino una mala preparación de la tubería antes del primer corte.

2. Elegir el método incorrecto de sujeción y alineación

La sujeción es la base de un biselado estable. Si la tubería se mueve incluso 0.5 mm durante el corte, la cara del bisel puede volverse cónica, escalonada o visiblemente irregular alrededor de la circunferencia.

Los operarios a menudo aprietan las mordazas rápidamente para ahorrar 2 o 3 minutos, pero una presión desigual puede deformar las tuberías de pared delgada. Para tuberías de pared gruesa, una presión insuficiente puede permitir rotación o vibración durante el corte pesado.

La siguiente tabla resume errores frecuentes de sujeción y correcciones prácticas para entornos de campo y taller donde se utiliza una máquina biseladora de tubos en cada turno.

La lección principal es sencilla: la sujeción debe mantener la tubería firmemente sin forzarla fuera de forma. Un soporte estable, un apriete controlado y una alineación medida reducen los retrabajos antes de que comience la soldadura.

Soporte correctamente piezas de trabajo largas y pesadas

La preparación de tuberías de gran diámetro a menudo requiere más que la propia unidad de biselado. Cuando las tuberías pesan varias toneladas, el equipo de soporte ayuda a mantener la rotación concéntrica y evita esfuerzos de carga axial sobre la máquina.

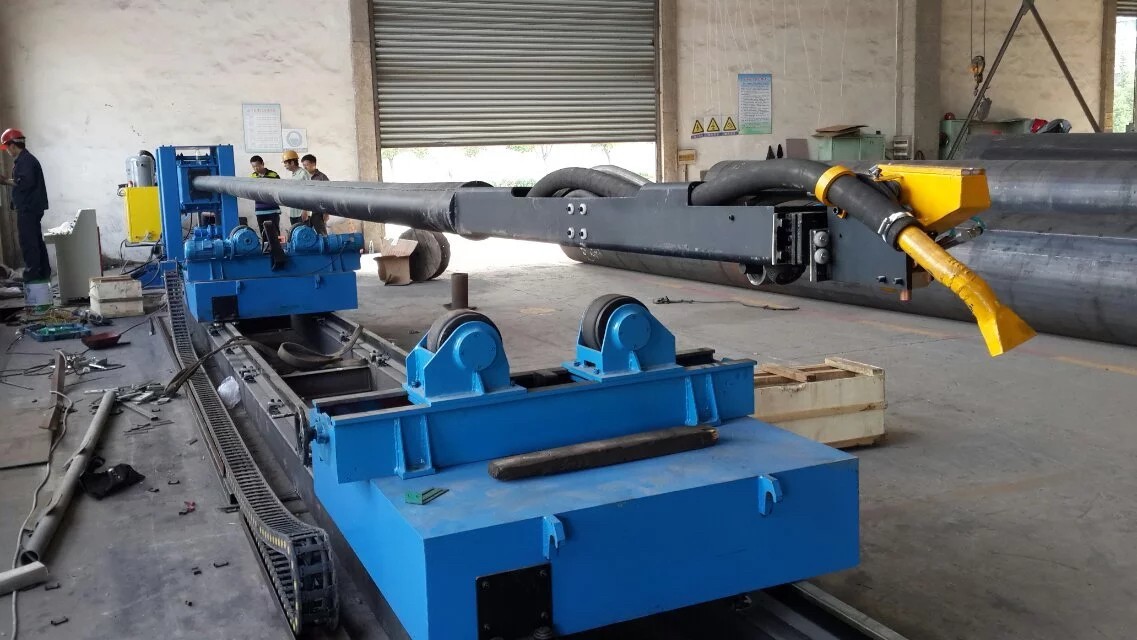

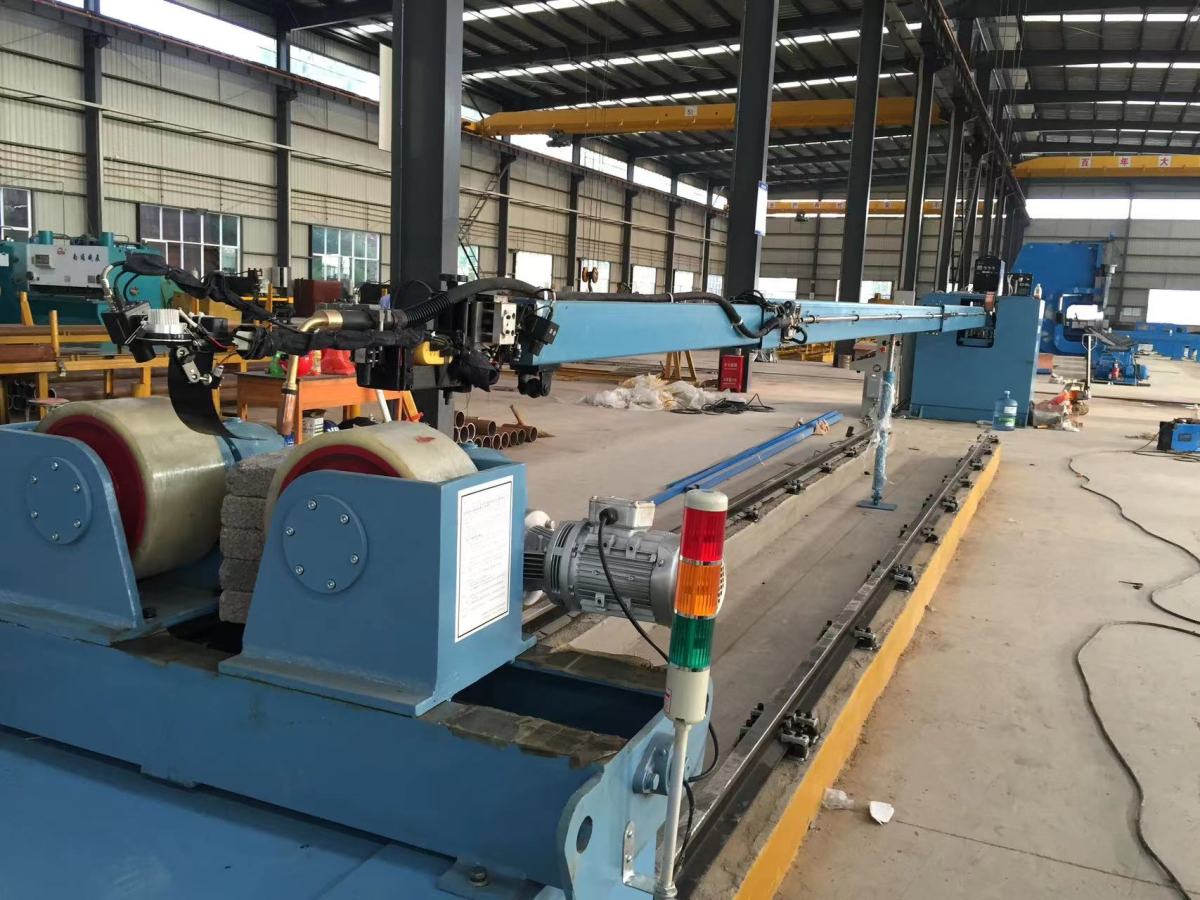

Para soldadura cilíndrica y soldadura a tope de tuberías de gran diámetro, unrotador de soldadura autoalineante puede ayudar a girar las piezas de trabajo de manera estable. Opciones de carga nominal de 5 T a 200 T, velocidad lineal de 6–60 m/h y cumplimiento CE lo hacen adecuado para recipientes a presión y líneas de fabricación pesada.

Aunque un rotador no reemplaza a una máquina biseladora de tubos, apoya la manipulación aguas arriba y aguas abajo. Esto es especialmente útil cuando el biselado, el ajuste y la soldadura se organizan como un proceso de producción conectado.

3. Configurar un ángulo de bisel, talón y profundidad de corte incorrectos

Una máquina biseladora de tubos debe ajustarse de acuerdo con el procedimiento de soldadura, el espesor del material y el diseño de la unión. Adivinar el ángulo de bisel es una de las formas más rápidas de crear problemas de ajuste.

Los ángulos de bisel comunes incluyen 30°, 37.5° y 45°, pero el valor correcto depende del proceso de soldadura, la norma de tubería y los requisitos de inspección. Los operarios nunca deben confiar solo en la costumbre.

Haga coincidir los ajustes con los requisitos de preparación de soldadura

Para muchas uniones de tuberías de acero al carbono, puede especificarse una cara de raíz entre 1 mm y 2 mm. Si el talón es demasiado delgado, aumenta el riesgo de perforación durante la pasada de raíz.

Si el talón es demasiado grueso, la penetración de la soldadura se vuelve difícil y el soldador puede compensar con calor excesivo. Eso puede aumentar la deformación, el tiempo de esmerilado y el riesgo de rechazo en la inspección.

Los operarios deben confirmar la geometría requerida antes de la configuración, luego realizar un corte de prueba en una muestra o recorte siempre que sea posible. Una prueba de 5 minutos puede ahorrar 1–2 horas de trabajo de corrección.

Errores comunes de geometría que deben evitarse

1. Usar el mismo ángulo para todos los espesores de pared, independientemente del proceso de soldadura.
2. Configurar una profundidad de corte excesiva en una sola pasada, causando vibración y daño del inserto.
3. No medir la cara de raíz después de la primera revolución completada.
4. Ignorar los requisitos de contrataladrado interno para uniones de tuberías de alta integridad.

El enfoque más seguro es trabajar a partir del plano aprobado o la especificación del procedimiento de soldadura. Cuando las tolerancias son estrictas, registre el ángulo, el avance, el tipo de inserto y el tamaño final del talón para trabajos repetidos.

4. Pasar por alto la selección de herramientas, la velocidad de avance y el comportamiento del material

Las herramientas de corte son consumibles, pero una mala selección de herramientas puede convertirlas en un elemento de coste importante. Una máquina biseladora de tubos necesita insertos adecuados al grado de acero, espesor de pared y carga de corte.

El acero al carbono, el acero inoxidable, las tuberías de aleación y los materiales revestidos se comportan de manera diferente. Por ejemplo, el acero inoxidable se endurece por deformación rápidamente, por lo que frotar en lugar de cortar puede dañar el filo en cuestión de minutos.

Use avance controlado en lugar de forzar el corte

Los operarios a veces aumentan el avance de forma agresiva para terminar más rápido. Sin embargo, una velocidad de avance más allá del rango estable de la máquina puede causar marcas de vibración, mal acabado superficial y vida útil reducida de la caja de engranajes.

Como práctica general, comience con un avance moderado, observe la formación de viruta durante 30–60 segundos, luego ajuste gradualmente. Virutas azules, ruido chirriante o corte intermitente indican una configuración inestable.

La siguiente comparación ofrece puntos de referencia prácticos. Los ajustes reales siempre deben seguir el manual de la máquina, la orientación del proveedor de herramientas y los requisitos de soldadura específicos del proyecto.

El punto clave es que el avance, el grado del inserto y la profundidad de corte deben tratarse como un sistema. Cambiar un ajuste sin revisar los demás puede crear una operación inestable.

Controle el desgaste antes de que se convierta en un defecto de calidad

El desgaste de la herramienta rara vez causa una falla instantáneamente. Por lo general aparece como caras de bisel más rugosas, mayor ruido de corte, mayor tiempo de ciclo o desviación dimensional después de varios extremos de tubería.

Un método práctico es inspeccionar los insertos cada 10–20 biseles, según el material de la tubería y el espesor de pared. Para proyectos exigentes, la inspección puede realizarse en cada turno o después de cada lote.

5. Descuidar la seguridad, el mantenimiento y la disciplina del operario

Una máquina biseladora de tubos combina componentes giratorios, herramientas afiladas, sistemas eléctricos y piezas de trabajo pesadas. Los errores de configuración no son solo problemas de calidad; pueden convertirse en riesgos graves de seguridad.

Los operarios deben confirmar las protecciones, la función de parada de emergencia, el estado del cable, las conexiones de aire o hidráulicas y el despeje del área de trabajo antes de comenzar. Una comprobación de seguridad de 2 minutos es más rápida que un informe de incidente.

Construya una rutina de configuración repetible de 6 pasos

1. Revise el plano, el procedimiento de soldadura, el ángulo de bisel, la cara de raíz y el material de la tubería.
2. Inspeccione el estado del extremo de la tubería, la limpieza, la redondez y el espesor de pared.
3. Seleccione el método de sujeción, los insertos, la profundidad de corte y el equipo de soporte adecuados.
4. Realice la alineación y confirme el contacto seguro antes de energizar la máquina.
5. Haga un corte de prueba controlado y mida la geometría del bisel en múltiples puntos.
6. Registre los ajustes para producción repetida e inspeccione las herramientas durante el lote.

Esta rutina es lo suficientemente sencilla para el uso diario y lo suficientemente detallada para evitar errores repetidos. También apoya la formación cuando nuevos operarios se incorporan al taller.

Puntos de mantenimiento que afectan la precisión de la configuración

La precisión de la configuración depende del estado de la máquina. Rodamientos desgastados, superficies guía contaminadas, sujetadores flojos y mordazas de sujeción dañadas pueden producir biseles inconsistentes incluso con una técnica correcta del operario.

• Limpie virutas y polvo abrasivo después de cada turno para proteger las superficies guía.
• Lubrique las piezas móviles de acuerdo con el manual, comúnmente semanalmente o después de uso intensivo.
• Revise cables de alimentación, enchufes, interruptores y dispositivos de parada de emergencia al menos una vez por turno.
• Inspeccione los elementos de sujeción mensualmente, o antes cuando la calidad del bisel cambie inesperadamente.

El mantenimiento no debe tratarse como algo separado de la producción. En la fabricación de tuberías, una máquina biseladora de tubos mal mantenida puede añadir costes silenciosamente mediante retrabajos, retrasos y desperdicio de consumibles.

6. Seleccionar equipos y soporte para una preparación fiable de tuberías

Para los operarios, la selección del equipo influye en la dificultad diaria de configuración. Una máquina que se ajuste al rango de diámetro de tubería, espesor de pared, suministro eléctrico y condiciones del lugar de trabajo será más fácil de alinear y controlar.

Los equipos de compras deben evaluar al menos 4 factores: rango de tamaños de tubería, requisitos de geometría de bisel, entorno de trabajo y soporte posventa. Un precio de compra bajo por sí solo rara vez refleja el coste total de operación.

Preguntas que hacer antes de comprar o actualizar

• ¿Qué diámetros de tubería y espesores de pared representan el 80% del trabajo de producción?
• ¿La máquina es principalmente para uso en taller, reparación en campo, construcción de tuberías o fabricación de recipientes a presión?
• ¿El operario necesita refrentado, biselado, mandrinado interno o preparación compuesta?
• ¿Están disponibles insertos de repuesto, juegos de mordazas, formación y documentación técnica cuando se necesitan?

Wuxi Armada International Trade Co., Ltd apoya a fabricantes y talleres de fabricación con equipos mecánicos para aplicaciones de soldadura, corte, mecanizado, conformado, desbarbado y procesamiento de tuberías.

Ubicada en la ciudad de Wuxi, provincia de Jiangsu, a unos 30 minutos de Shanghái en tren de alta velocidad, la empresa ha atendido a clientes industriales desde octubre de 2012 con soluciones de equipos prácticas.

Su gama de productos incluye equipos de soldadura automática, máquinas de corte CNC, fresadoras, tornos CNC, robots de soldadura, máquinas de corte láser, equipos de línea de producción de vigas H, dobladoras de tubos y maquinaria relacionada.

La producción y el diseño se organizan de acuerdo con la certificación del sistema de calidad ISO9001 y las normas CE de la UE cuando corresponde, ayudando a los compradores a considerar el cumplimiento, el rendimiento y la fiabilidad operativa a largo plazo.

Orientación final para operarios y supervisores

La configuración correcta es una disciplina, no un ajuste único. Extremos de tubería limpios, alineación precisa, herramientas adecuadas, soporte estable y ajustes documentados contribuyen a resultados de biselado fiables.

Cuando una máquina biseladora de tubos se utiliza con procedimientos consistentes, los operarios pueden reducir retrabajos, mejorar el ajuste de soldadura y proteger el equipo contra esfuerzos innecesarios en lotes de producción repetidos.

Si su taller necesita soporte con equipos de preparación de tuberías, automatización de soldadura o maquinaria de fabricación compatible, contacte con Wuxi Armada International Trade Co., Ltd para analizar detalles de productos, requisitos de aplicación y soluciones personalizadas.
