يُعد إعداد آلة شطف الأنابيب بشكل صحيح أمرا أساسيا للتشغيل الآمن, وجودة شطف ثابتة, وتحضير الأنابيب بكفاءة. بالنسبة للمشغلين العاملين في بيئات التصنيع, أو اللحام, أو التشغيل الآلي, يمكن حتى لأخطاء الإعداد الصغيرة أن تؤدي إلى ضعف الملاءمة, أو تآكل مفرط للأداة, أو إعادة العمل, أو مخاطر السلامة. يساعد فهم الأخطاء الأكثر شيوعا قبل بدء العمل على تحسين الإنتاجية وحماية كل من المعدات والأفراد. يسلط هذا الدليل الضوء على مشكلات الإعداد الرئيسية التي يجب تجنبها حتى تتمكن من تحقيق شطف أنظف, وتشغيل أكثر سلاسة, ونتائج أكثر موثوقية في كل مشروع.

في تصنيع الأنابيب اليومي, غالبا ما تحدد جودة الإعداد ما إذا كان فريق اللحام سيتلقى وصلة جاهزة للملاءمة الدقيقة. يمكن أن يؤدي خطأ محاذاة بمقدار 1 mm, أو زاوية شطف غير صحيحة, أو تثبيت غير مستقر إلى ساعات من التجليخ, وإعادة الملاءمة, وتأخيرات الفحص.

بالنسبة للمشغلين, والمشرفين, وفرق الصيانة, لا يتمثل الهدف فقط في تشغيل آلة شطف الأنابيب بسرعة أكبر. الهدف الحقيقي هو هندسة شطف قابلة للتكرار, ومدخل حرارة مضبوط أثناء تحضير اللحام, وعمر أداة يمكن التنبؤ به عبر أحجام أنابيب متعددة.

1. تجاهل حالة الأنبوب قبل إعداد الماكينة

أحد أكثر الأخطاء شيوعا هو التعامل مع كل طرف أنبوب كما لو كان نظيفا, ومستديرا, وجاهزا للشطف. في الواقع, قد تصل الأنابيب وبها قشور, أو انبعاجات, أو عدم استدارة, أو صدأ, أو حواف مقطوعة بالشعلة, أو سماكة جدار غير متساوية.

قبل وضع آلة شطف الأنابيب في موضعها, يجب على المشغلين إجراء فحص بصري من 3 نقاط: السطح الخارجي, والتجويف الداخلي, واستقامة طرف الأنبوب. غالبا ما يمنع هذا الإجراء البسيط الاهتزاز وارتعاش الأداة أثناء القطع.

تحقق أولا من الاستدارة وسماكة الجدار

إذا كان الأنبوب خارج الاستدارة بأكثر من 1% من قطره, فقد يصبح ضغط التثبيت غير متساو. يمكن أن يؤدي ذلك إلى إزاحة رأس القطع, وتقليل اتساق الشطف, وزيادة حمل اللقمة على جانب واحد.

كما أن اختلاف سماكة الجدار مهم أيضا. يتطلب الشطف المحضر على أنبوب بسماكة جدار 6 mm نهجا مختلفا عن أنبوب بسماكة جدار 25 mm, خصوصا عندما يجب التحكم في حجم الحافة وسطح الجذر.

قائمة فحص ما قبل الإعداد

• أزل الصدأ السائب, والزيت, والطلاء, والخبث ضمن مسافة لا تقل عن 50 mm من طرف الأنبوب.
• قس القطر الخارجي عند 3 أو 4 نقاط لتحديد عدم الاستدارة قبل التثبيت.
• أكد سماكة الجدار باستخدام مقياس أو قراءة فوق صوتية عندما تكون المواصفات حرجة.
• تحقق مما إذا كان قطع الطرف مربعا ضمن تفاوت المشروع, عادة ±0.5 mm إلى ±1.5 mm.

قد يؤدي تخطي هذه الفحوصات إلى جعل آلة شطف الأنابيب القادرة تبدو غير دقيقة. في كثير من الحالات, لا تكون المشكلة الحقيقية في أداء الماكينة بل في سوء تحضير الأنبوب قبل القطع الأول.

2. اختيار طريقة تثبيت ومحاذاة خاطئة

التثبيت هو أساس الشطف المستقر. إذا تحرك الأنبوب حتى بمقدار 0.5 mm أثناء القطع, فقد يصبح سطح الشطف مدببا, أو متدرجا, أو غير متساو بشكل واضح حول المحيط.

غالبا ما يشد المشغلون المشابك بسرعة لتوفير 2 أو 3 دقائق, لكن الضغط غير المتساوي قد يشوه الأنابيب رقيقة الجدار. بالنسبة للأنابيب سميكة الجدار, قد يسمح الضغط غير الكافي بالدوران أو الاهتزاز أثناء القطع الثقيل.

يلخص الجدول التالي أخطاء التثبيت المتكررة والتصحيحات العملية لبيئات الموقع والورشة حيث تُستخدم آلة شطف الأنابيب في كل وردية.

الدرس الرئيسي بسيط: يجب أن يثبت التثبيت الأنبوب بإحكام دون إجباره على الخروج من شكله. يقلل الدعم المستقر, والشد المضبوط, والمحاذاة المقاسة من إعادة العمل قبل بدء اللحام.

ادعم قطع العمل الطويلة والثقيلة بشكل صحيح

غالبا ما يتطلب تحضير الأنابيب كبيرة القطر أكثر من وحدة الشطف نفسها. عندما تزن الأنابيب عدة أطنان, تساعد معدات الدعم في الحفاظ على دوران متحد المركز وتمنع إجهاد الحمل الطرفي على الماكينة.

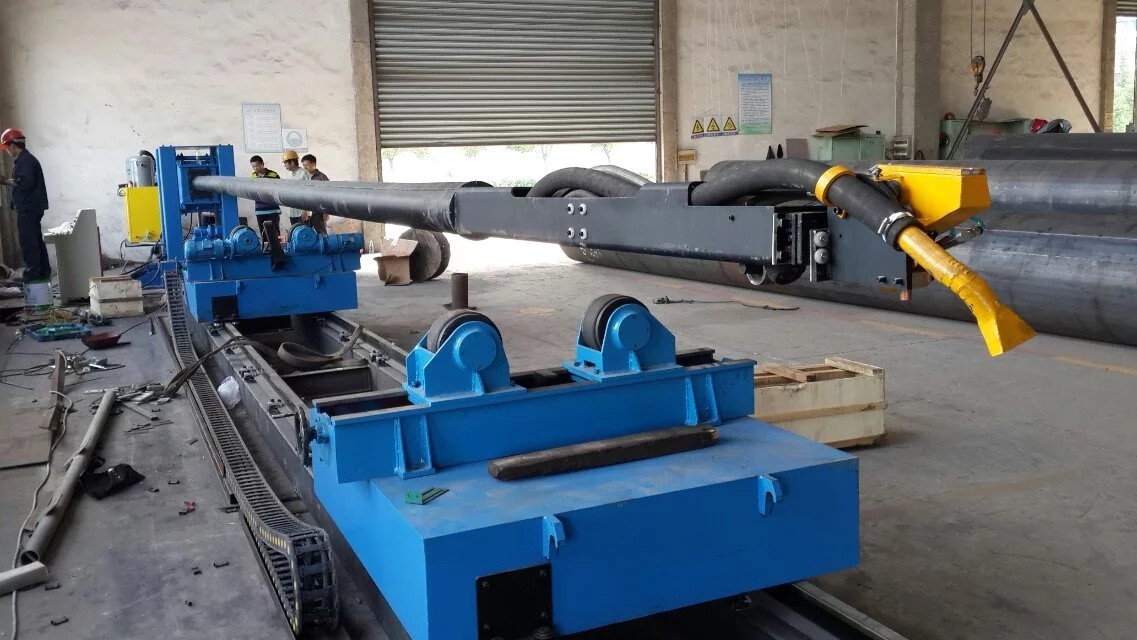

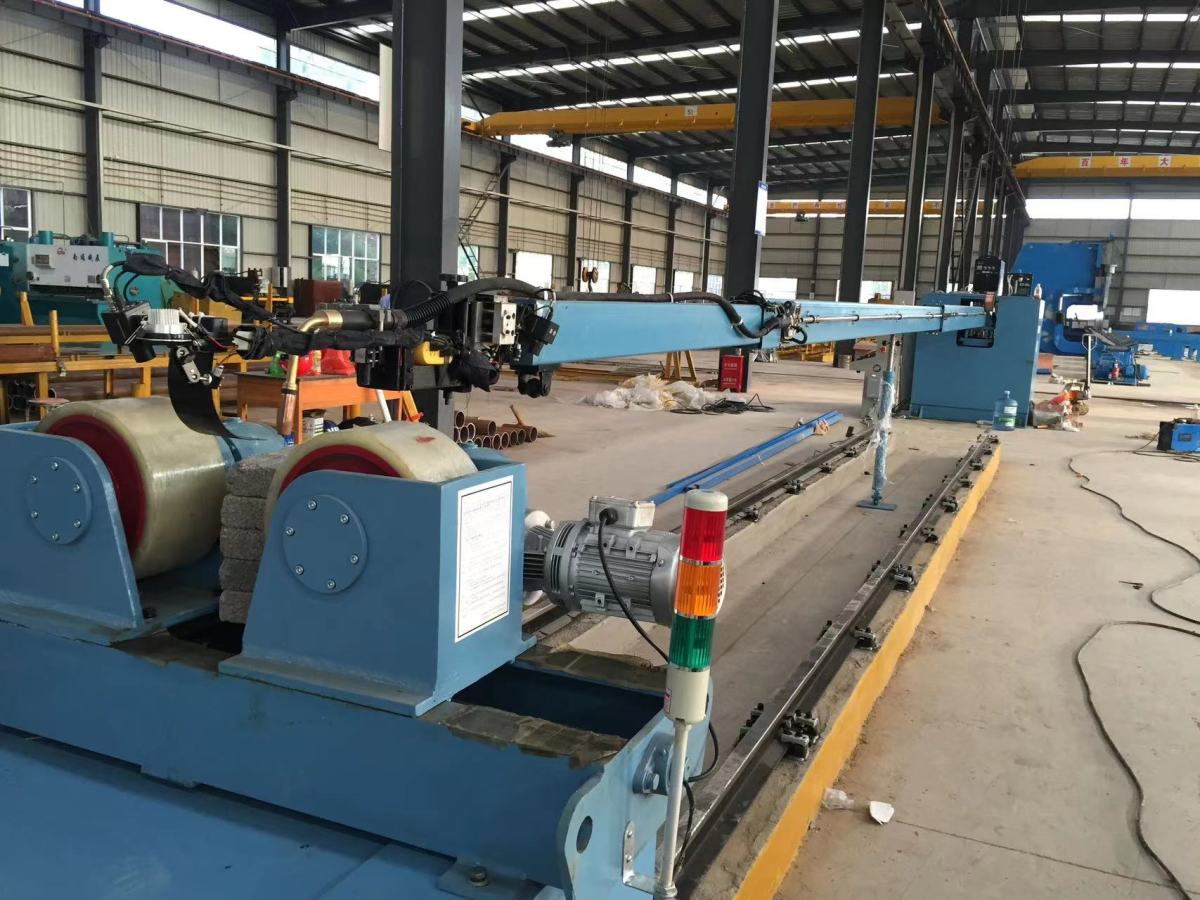

للحام الأسطواني ولحام التناكب للأنابيب ذات القطر الكبير, يمكن أن يساعد مدوار لحام ذاتي المحاذاة في تدوير قطع العمل بثبات. إن خيارات الحمولة المقننة من 5 T إلى 200 T, والسرعة الخطية من 6–60 m/h, والامتثال لمعايير CE تجعلها مناسبة لأوعية الضغط وخطوط التصنيع الثقيل.

على الرغم من أن المدوار ليس بديلا عن آلة شطف الأنابيب, فإنه يدعم المناولة قبل العملية وبعدها. وهذا مفيد بشكل خاص عندما يتم ترتيب الشطف, والتركيب, واللحام كعملية إنتاج متصلة.

3. ضبط زاوية الشطف, والحافة, وعمق القطع بشكل غير صحيح

يجب ضبط آلة شطف الأنابيب وفقا لإجراء اللحام, وسماكة المادة, وتصميم الوصلة. إن تخمين زاوية الشطف من أسرع الطرق لخلق مشكلات في الملاءمة.

تشمل زوايا الشطف الشائعة 30°, و37.5°, و45°, لكن القيمة الصحيحة تعتمد على عملية اللحام, ومعيار الأنبوب, ومتطلبات الفحص. يجب ألا يعتمد المشغلون على العادة فقط.

طابق الإعدادات مع متطلبات تحضير اللحام

بالنسبة للعديد من وصلات أنابيب الفولاذ الكربوني, قد يتم تحديد سطح جذر بين 1 mm و2 mm. إذا كانت الحافة رقيقة جدا, يزداد خطر الاحتراق النافذ أثناء لحام تمريرة الجذر.

إذا كانت الحافة سميكة جدا, يصبح اختراق اللحام صعبا وقد يعوض اللحام بحرارة مفرطة. يمكن أن يزيد ذلك من التشوه, ووقت التجليخ, وخطر رفض الفحص.

يجب على المشغلين تأكيد الهندسة المطلوبة قبل الإعداد, ثم إجراء قطع اختباري على عينة أو قطعة متبقية حيثما أمكن. يمكن لتجربة مدتها 5 دقائق أن توفر 1–2 ساعة من أعمال التصحيح.

أخطاء هندسية شائعة يجب تجنبها

1. استخدام الزاوية نفسها لجميع سماكات الجدار, بغض النظر عن عملية اللحام.
2. ضبط عمق قطع مفرط في تمريرة واحدة, مما يسبب الاهتزاز وتلف اللقمة.
3. عدم قياس سطح الجذر بعد أول دورة مكتملة.
4. تجاهل متطلبات التجويف الداخلي المضاد لوصلات الأنابيب عالية السلامة.

النهج الأكثر أمانا هو العمل من الرسم المعتمد أو مواصفة إجراء اللحام. عندما تكون التفاوتات ضيقة, سجل الزاوية, والتغذية, ونوع اللقمة, وحجم الحافة النهائي للأعمال المتكررة.

4. إغفال اختيار الأداة, ومعدل التغذية, وسلوك المادة

أدوات القطع مواد استهلاكية, لكن سوء اختيار الأداة يمكن أن يحولها إلى بند تكلفة كبير. تحتاج آلة شطف الأنابيب إلى لقم متوافقة مع درجة الفولاذ, وسماكة الجدار, وحمل القطع.

يتصرف الفولاذ الكربوني, والفولاذ المقاوم للصدأ, وأنابيب السبائك, والمواد المكسوة بشكل مختلف. على سبيل المثال, يتصلد الفولاذ المقاوم للصدأ بالتشغيل بسرعة, لذلك يمكن أن يؤدي الاحتكاك بدلا من القطع إلى إتلاف الحافة خلال دقائق.

استخدم تغذية مضبوطة بدلا من إجبار القطع

يزيد المشغلون أحيانا التغذية بقوة لإنهاء العمل بسرعة أكبر. ومع ذلك, فإن معدل التغذية الذي يتجاوز النطاق المستقر للماكينة يمكن أن يسبب علامات ارتعاش, وتشطيبا سطحيا رديئا, وعمر علبة تروس أقصر.

كممارسة عامة, ابدأ بتغذية متوسطة, وراقب تكوين الرايش لمدة 30–60 ثانية, ثم اضبط تدريجيا. يشير الرايش الأزرق, أو صوت الصرير, أو القطع المتقطع إلى إعداد غير مستقر.

تقدم المقارنة التالية نقاطا مرجعية عملية. يجب أن تتبع الإعدادات الفعلية دائما دليل الماكينة, وإرشادات مورد الأداة, ومتطلبات اللحام الخاصة بالمشروع.

النقطة الرئيسية هي أن التغذية, ودرجة اللقمة, وعمق القطع يجب أن تعامل كنظام واحد. قد يؤدي تغيير إعداد واحد دون مراجعة الإعدادات الأخرى إلى تشغيل غير مستقر.

راقب التآكل قبل أن يصبح عيب جودة

نادرا ما يسبب تآكل الأداة فشلا فوريا. يظهر عادة على شكل أسطح شطف أكثر خشونة, أو ضوضاء قطع أعلى, أو زمن دورة أطول, أو انجراف أبعادي بعد عدة أطراف أنابيب.

طريقة عملية هي فحص اللقم كل 10–20 شطفا, حسب مادة الأنبوب وسماكة الجدار. بالنسبة للمشروعات الصعبة, يمكن إجراء الفحص في كل وردية أو بعد كل دفعة.

5. إهمال السلامة, والصيانة, وانضباط المشغل

تجمع آلة شطف الأنابيب بين مكونات دوارة, وأدوات حادة, وأنظمة كهربائية, وقطع عمل ثقيلة. أخطاء الإعداد ليست مشكلات جودة فقط, بل يمكن أن تصبح مخاطر سلامة خطيرة.

يجب على المشغلين تأكيد وجود الحواجز, ووظيفة الإيقاف الطارئ, وحالة الكابلات, ووصلات الهواء أو الهيدروليك, وخلو منطقة العمل قبل البدء. فحص سلامة لمدة 2 دقيقة أسرع من تقرير حادث.

ابن روتينا قابلا للتكرار للإعداد من 6 خطوات

1. راجع الرسم, وإجراء اللحام, وزاوية الشطف, وسطح الجذر, ومادة الأنبوب.
2. افحص حالة طرف الأنبوب, والنظافة, والاستدارة, وسماكة الجدار.
3. اختر طريقة التثبيت المناسبة, واللقم, وعمق القطع, ومعدات الدعم.
4. قم بالمحاذاة وتأكد من التلامس الآمن قبل تشغيل الماكينة.
5. قم بقطع اختباري مضبوط وقس هندسة الشطف عند نقاط متعددة.
6. سجل الإعدادات للإنتاج المتكرر وافحص الأدوات أثناء الدفعة.

هذا الروتين بسيط بما يكفي للاستخدام اليومي ومفصل بما يكفي لمنع الأخطاء المتكررة. كما يدعم التدريب عندما ينضم مشغلون جدد إلى الورشة.

نقاط الصيانة التي تؤثر في دقة الإعداد

تعتمد دقة الإعداد على حالة الماكينة. يمكن للمحامل البالية, والأسطح الدليلية الملوثة, والمثبتات المفكوكة, وفكوك التثبيت التالفة أن تنتج جميعها شطفا غير متسق حتى مع تقنية تشغيل صحيحة.

• نظف الرايش والغبار الكاشط بعد كل وردية لحماية الأسطح الدليلية.
• زيت الأجزاء المتحركة وفقا للدليل, عادة أسبوعيا أو بعد الاستخدام الثقيل.
• افحص كابلات الطاقة, والقوابس, والمفاتيح, وأجهزة الإيقاف الطارئ مرة واحدة على الأقل في كل وردية.
• افحص عناصر التثبيت شهريا, أو قبل ذلك عندما تتغير جودة الشطف بشكل غير متوقع.

يجب ألا تُعامل الصيانة على أنها منفصلة عن الإنتاج. في تصنيع الأنابيب, يمكن لآلة شطف الأنابيب سيئة الصيانة أن تضيف تكلفة بصمت من خلال إعادة العمل, والتأخيرات, وهدر المواد الاستهلاكية.

6. اختيار المعدات والدعم لتحضير أنابيب موثوق

بالنسبة للمشغلين, يؤثر اختيار المعدات في صعوبة الإعداد اليومية. ستكون الماكينة التي تناسب نطاق قطر الأنبوب, وسماكة الجدار, ومصدر الطاقة, وظروف موقع العمل أسهل في المحاذاة والتحكم.

يجب على فرق المشتريات تقييم 4 عوامل على الأقل: نطاق حجم الأنبوب, ومتطلبات هندسة الشطف, وبيئة العمل, ودعم ما بعد البيع. نادرا ما يعكس سعر الشراء المنخفض وحده التكلفة التشغيلية الإجمالية.

أسئلة يجب طرحها قبل الشراء أو الترقية

• ما أقطار الأنابيب وسماكات الجدران التي تمثل 80% من أعمال الإنتاج؟
• هل الماكينة مخصصة أساسا للاستخدام في الورشة, أو إصلاحات الموقع, أو إنشاء خطوط الأنابيب, أو تصنيع أوعية الضغط؟
• هل يحتاج المشغل إلى تسوية الوجه, أو الشطف, أو التجويف الداخلي, أو التحضير المركب؟
• هل تتوفر اللقم الاحتياطية, ومجموعات الفكوك, والتدريب, والوثائق الفنية عند الحاجة؟

تدعم شركة Wuxi Armada International Trade Co., Ltd المصنعين وشركات التصنيع بمعدات ميكانيكية لتطبيقات اللحام, والقطع, والتشغيل الآلي, والتشكيل, وإزالة الزوائد, ومعالجة الأنابيب.

تقع الشركة في مدينة ووشي, مقاطعة جيانغسو, على بعد حوالي 30 دقيقة من شنغهاي بالقطار فائق السرعة, وقد خدمت العملاء الصناعيين منذ أكتوبر 2012 بحلول معدات عملية.

يشمل نطاق منتجاتها معدات اللحام الأوتوماتيكية, وماكينات القطع CNC, وماكينات التفريز, ومخارط CNC, وروبوتات اللحام, وماكينات القطع بالليزر, ومعدات خط إنتاج عوارض H, وماكينات ثني الأنابيب, والآلات ذات الصلة.

يتم تنظيم الإنتاج والتصميم وفقا لشهادة نظام الجودة ISO9001 ومعايير الاتحاد الأوروبي CE حيثما ينطبق ذلك, مما يساعد المشترين على النظر في الامتثال, والأداء, وموثوقية التشغيل على المدى الطويل.

إرشادات نهائية للمشغلين والمشرفين

الإعداد الصحيح انضباط, وليس تعديلا لمرة واحدة. تسهم أطراف الأنابيب النظيفة, والمحاذاة الدقيقة, والأدوات المناسبة, والدعم المستقر, والإعدادات الموثقة جميعها في نتائج شطف موثوقة.

عندما تُستخدم آلة شطف الأنابيب بإجراءات متسقة, يمكن للمشغلين تقليل إعادة العمل, وتحسين ملاءمة اللحام, وحماية المعدات من الإجهاد غير الضروري عبر دفعات إنتاج متكررة.

إذا كانت ورشتك تحتاج إلى دعم في معدات تحضير الأنابيب, أو أتمتة اللحام, أو آلات تصنيع متطابقة, فاتصل بشركة Wuxi Armada International Trade Co., Ltd لمناقشة تفاصيل المنتجات, ومتطلبات التطبيق, والحلول المخصصة.
