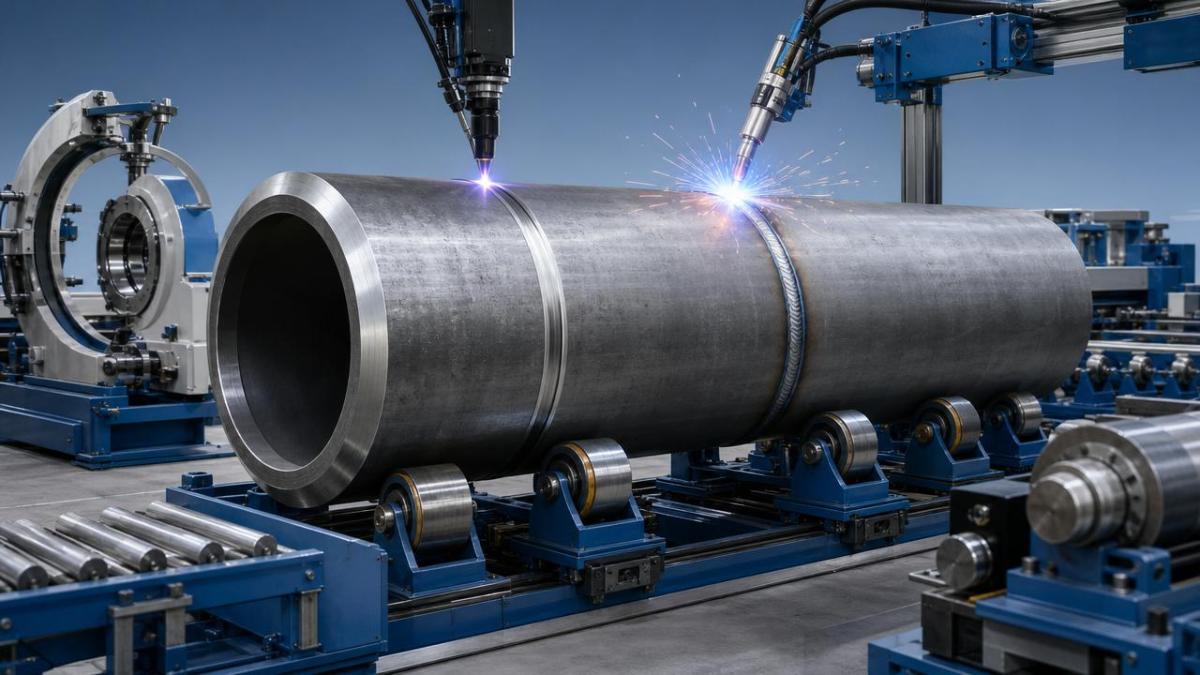

Сравнение методов сварки больших труб для линий высокого давления

Выбор среди методов сварки труб большого диаметра — это не только технологическое решение. В трубопроводах высокого давления целостность сварного шва влияет на усталостный ресурс, приемку по результатам контроля, риск остановки и общую стоимость проекта.

Именно поэтому сварка труб большого диаметра тесно связана с выбором оборудования, качеством сборки, стратегией автоматизации и контролем заготовительного производства на современных проектах в области производственного и перерабатывающего оборудования.

На практике лучший метод зависит от толщины стенки, марки материала, конструкции соединения, условий выполнения работ в цехе или на объекте, а также от того, насколько стабильно линия должна проходить НК и испытание давлением.

Почему выбор метода имеет значение при сварке трубопроводов высокого давления

Системы высокого давления почти не оставляют места для отклонений в сварке. Небольшие дефекты в корне или на боковой стенке могут стать серьезной проблемой при циклических нагрузках, изменении температуры или в коррозионной среде.

По этой причине сварка труб большого диаметра обычно оценивается не только по скорости наплавки. Важны проплавление корня, контроль тепловложения, деформация, повторяемость и частота ремонта.

В отрасли в целом также усилился акцент на совместимости с автоматизацией. Производители теперь сравнивают не только сварочные дуги, но и качество разделки кромок, выравнивание, прямолинейность, перемещение материалов и цифровое управление процессом.

Компании с большим опытом в оборудовании часто рассматривают это как единую производственную цепочку. Wuxi Armada International Trade Co., Ltd, основанная в 2012 году в Уси, поставляет сварочное, режущее, фрезерное, роботизированное и формовочное оборудование в соответствии с ISO9001 и стандартами, ориентированными на CE, что отражает именно такой комплексный подход.

Основные методы сварки труб большого диаметра в сравнении

Не существует одного процесса, который побеждал бы во всех случаях. Сравнение становится более наглядным, когда каждый метод сопоставляется с классом давления, состоянием соединения и требуемой производительностью.

GTAW для качества корня и контролируемого проплавления

Газовая вольфрамовая дуговая сварка часто выбирается для корневых проходов в трубопроводах высокого давления. Она обеспечивает точный контроль ванны и чистый профиль корня при дисциплинированной сборке.

Ее основное ограничение — скорость. При сварке труб большого диаметра с более толстыми стенками GTAW в одиночку может быть слишком медленной, если требования к качеству не перевешивают требования к производительности.

GMAW и импульсная GMAW для потенциала автоматизации

Газовая металлическая дуговая сварка обеспечивает более высокую скорость наплавки и хорошую совместимость с механизированными системами перемещения. Импульсные варианты помогают контролировать тепловложение и повышают стабильность дуги на сложных материалах.

Этот метод подходит для цехового производства, где контролируются подготовка соединения, выравнивание и условия окружающей среды. Он особенно полезен, когда объем выпуска оправдывает автоматизацию сварки.

FCAW для производительности на более толстых сечениях

Сварка порошковой проволокой широко используется для заполняющих и облицовочных проходов. Она может быть эффективной на изделиях с толстой стенкой и хорошо работает там, где требуется высокая производительность наплавки.

Однако удаление шлака и дисциплина в настройке режимов по-прежнему важны. Если межпроходная очистка выполняется непоследовательно, это может ухудшить результаты контроля.

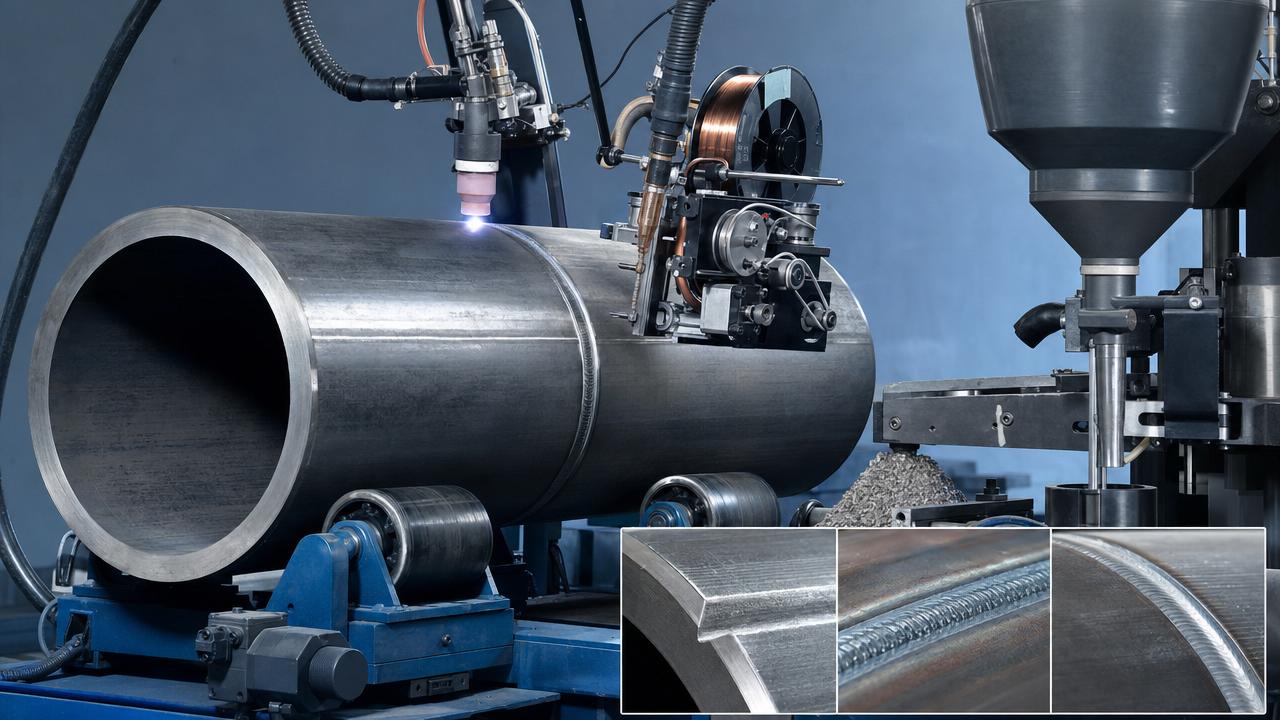

SAW для длинных швов и цеховой эффективности

Сварка под флюсом отличается высокой производительностью при выполнении длинных, прямых, кольцевых или продольных швов в цехе. Она обеспечивает глубокое проплавление и отличную наплавку в повторяемых условиях.

Тем не менее SAW менее гибка для ограниченных положений. Она наиболее эффективна, когда производственная линия выстроена вокруг приспособлений, вращателей и стабильной геометрии деталей.

На чем должен быть сосредоточен технический анализ

Корректное сравнение начинается еще до выполнения первого шва. Качество сварки труб большого диаметра во многом зависит от точности подготовки и от того, насколько хорошо оборудование работает в условиях непрерывного производства.

Обычно наиболее полезные критерии оценки следующие:

• Стабильность подготовки соединения, включая геометрию разделки и состояние кромок.
• Допуски при сборке, круглость и соосность перед корневой сваркой.
• Стабильность тепловложения при изменении толщины стенки и положения.
• Совместимость с манипуляторами, вращателями, роботами и отслеживанием шва.
• Уровень ремонта после визуального контроля, UT, RT или гидростатического испытания.
• Зависимость от оператора по сравнению с повторяемостью запрограммированного процесса.

Именно здесь имеет значение производственная экосистема оборудования. Одного лишь сварочного аппарата недостаточно для стабильного результата, если на предыдущих этапах формование, резка и правка создают нестабильные детали.

В линиях металлоконструкций, которые также поддерживают трубные модули, контроль прямолинейности напрямую влияет на точность сборки. Такое оборудование, какHYJ-800 H beam straightening machine, показывает, как обеспечивается конструкционная точность за счет жесткой рамной конструкции, снятия внутренних напряжений и стабильной подачи.

Использование корректирующих колес из цельной подшипниковой стали, синхронной регулировки червячной передачей и скорости правки 13 м/мин отражает важный принцип: последующая сварка становится более предсказуемой, когда контролируется геометрия материала на предыдущем этапе.

Где каждый метод подходит в реальном производстве

Разные трубопроводы высокого давления формируют разные приоритеты. Сварка труб большого диаметра для нефтеперерабатывающих обвязок оценивается не совсем так же, как сварка длинных магистральных участков или тяжелых сборочных узлов.

Трубные узлы, изготовленные в цехе

Контролируемые цеха благоприятны для механизированных корневых проходов GTAW с заполнением GMAW или FCAW. Такой вариант часто хорошо балансирует качество, скорость и прослеживаемость.

Участки линии с толстой стенкой

Более толстые материалы обычно смещают выбор в сторону процессов с более высокой наплавкой. FCAW или SAW могут сократить цикл, если конструкция соединения это допускает.

Автоматизированные производственные ячейки

Когда объем повторяющихся заказов растет, импульсная GMAW и механизированные системы становятся более привлекательными. Постоянная скорость перемещения, подача проволоки и положение горелки уменьшают разброс между партиями.

Проекты со строгими требованиями к контролю

Там, где критерии приемки жесткие, стабильность процесса важнее максимальной скорости. Это часто возвращает к лучшему контролю корня, более чистой подготовке и более узким рабочим диапазонам.

Практический способ сравнения вариантов

Вместо вопроса о том, какой метод в целом лучше, полезнее сравнивать варианты через структурированный взгляд на производство.

• Определите диапазон размеров труб, толщину стенки, группу материалов и класс давления.
• Проверьте, выполняется ли сварка в цехе, на объекте или в обоих условиях.
• Оцените, насколько автоматизация повышает ценность при ожидаемом объеме выпуска.
• Изучите, как подготовительное оборудование влияет на точность разделки и прямолинейность.
• Сравните полную стоимость сварки, включая ремонты, задержки и поведение расходных материалов.
• Убедитесь, что выбранный процесс поддерживает квалификационные записи и требования к контролю.

Такой подход позволяет привязать решения по сварке труб большого диаметра к реальному производству, а не к изолированным данным о работе дуги.

Он также соответствует тому, как опытные поставщики оборудования формируют решения. Широкие линейки, включающие автоматическое сварочное оборудование, CNC-резку, фрезерование, роботов и формовочные системы, позволяют легче согласовать сварку со всем производственным потоком.

От сравнения к выбору

Для трубопроводов высокого давления наиболее сильным обычно становится то решение, которое объединяет качество шва, ритм производства и точность подготовки в единый стандарт оценки.

Сварку труб большого диаметра следует оценивать по ее способности обеспечивать повторяемый корень, контролируемое тепловложение, приемлемые результаты контроля и управляемый уровень ремонта в реальных условиях эксплуатации.

Следующий шаг — организовать процесс с учетом фактических размеров труб, материалов и требуемой производительности, а затем сравнивать методы сварки вместе с оборудованием для сборки, правки и перемещения, а не изолированно.

Такое сравнение обычно приводит к более ясному выбору оборудования, более стабильному производству и меньшему количеству неожиданностей, когда линия переходит от квалификации к серийному выпуску.
