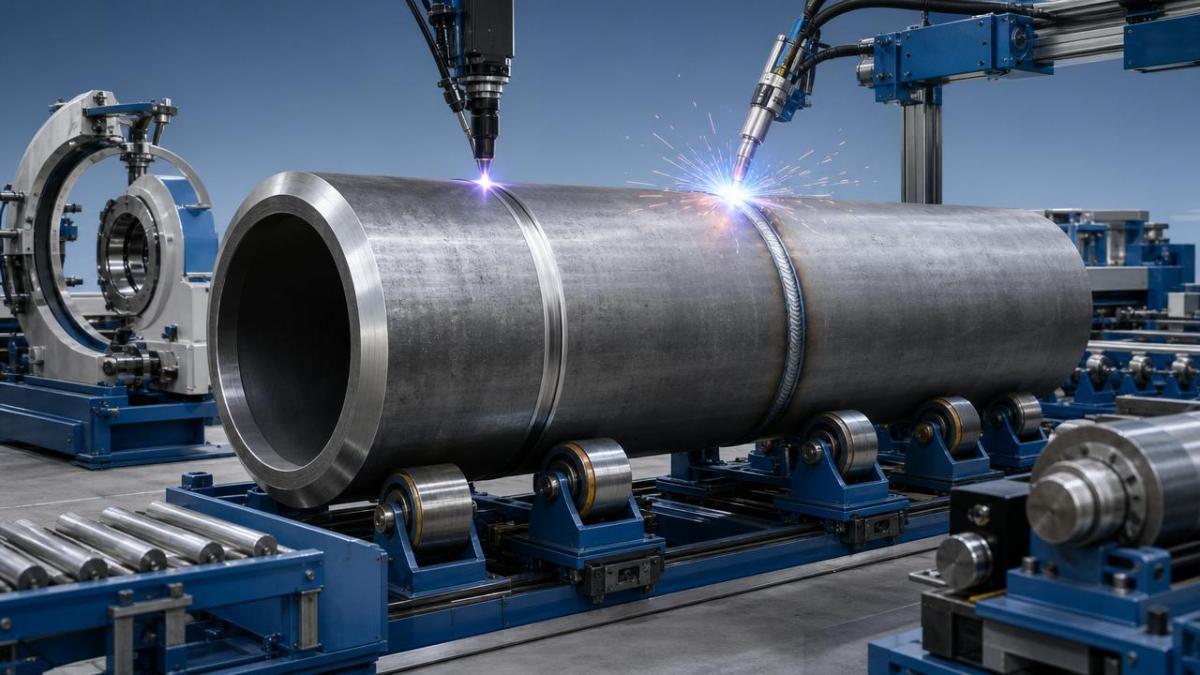

Métodos de soldadura de tuberías grandes comparados para líneas de alta presión
Elegir entre los grandes métodos de soldadura de tuberías no es solo una decisión de proceso. En líneas de alta presión, la integridad de la soldadura influye en la vida a fatiga, la aceptación de inspección, el riesgo de parada y el coste total del proyecto.
Por eso, la soldadura de tuberías de gran diámetro está estrechamente vinculada con la selección de equipos, la calidad del ajuste, la estrategia de automatización y el control de la fabricación aguas arriba en los proyectos modernos de maquinaria de fabricación y procesamiento.
En la práctica, el mejor método depende del espesor de pared, el grado del material, el diseño de la junta, si las condiciones son de obra o de taller, y de la consistencia con la que la línea debe superar las pruebas NDT y de presión.
Por qué la selección del método importa en trabajos de tuberías de alta presión
Los sistemas de alta presión dejan poco margen para variaciones en la soldadura. Pequeños defectos en la raíz o en el lado pueden convertirse en problemas importantes bajo carga cíclica, cambios de temperatura o servicio corrosivo.
Por esta razón, la soldadura de tuberías de gran diámetro suele evaluarse por algo más que la velocidad de aporte. La penetración de la raíz, el control del aporte térmico, la distorsión, la repetibilidad y la frecuencia de reparaciones también importan.
La industria en general también se ha orientado hacia una mejor compatibilidad con la automatización. Los fabricantes ahora comparan no solo los arcos de soldadura, sino también el biselado, la alineación, la rectitud, la manipulación de materiales y el control digital del proceso.
Las empresas con amplia experiencia en equipos suelen ver esto como una cadena de producción conectada. Wuxi Armada International Trade Co., Ltd, establecida en 2012 en Wuxi, suministra equipos de soldadura, corte, fresado, robots y conformado bajo estándares orientados a ISO9001 y CE, reflejando esa visión integrada.

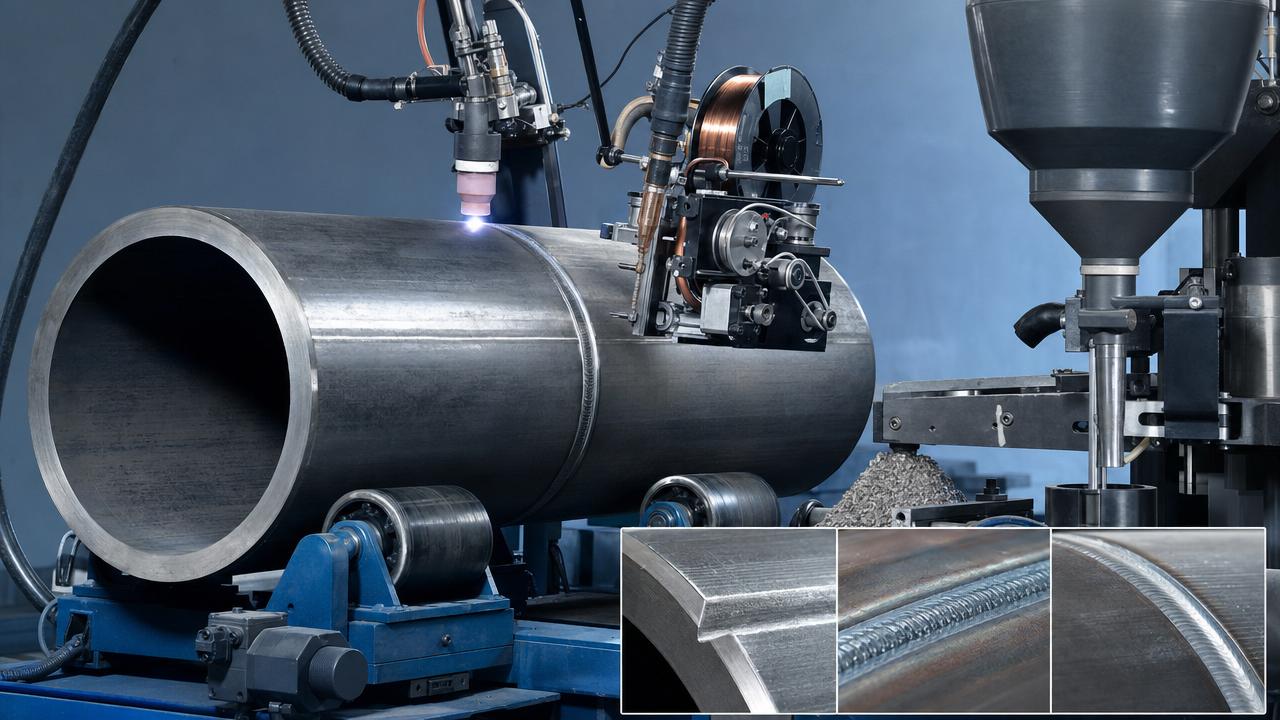

Comparación de los principales métodos de soldadura de tuberías de gran diámetro
No hay un solo proceso que gane en todos los casos. La comparación se aclara cuando cada método se ajusta a la clase de presión, la condición de la junta y el objetivo de productividad.
GTAW para calidad de raíz y penetración controlada
La soldadura por arco de tungsteno con gas suele seleccionarse para las pasadas de raíz en líneas de alta presión. Ofrece un control preciso del baño de fusión y un perfil de raíz limpio cuando el ajuste es disciplinado.
Su principal limitación es la velocidad. Para la soldadura de tuberías de gran diámetro en paredes más gruesas, el GTAW por sí solo puede ser demasiado lento a menos que los requisitos de calidad tengan más peso que las preocupaciones de rendimiento.
GMAW y GMAW pulsado para potencial de automatización
La soldadura por arco metálico con gas ofrece mayores tasas de depósito y una gran compatibilidad con sistemas de desplazamiento mecanizados. Las variantes pulsadas ayudan a gestionar el aporte térmico y a mejorar la estabilidad del arco en materiales exigentes.
Este método es adecuado para la fabricación en taller, donde la preparación de juntas, la alineación y las condiciones ambientales están controladas. Es especialmente útil cuando el volumen de producción justifica la automatización de la soldadura.
FCAW para productividad en secciones más gruesas
La soldadura por arco con núcleo de fundente se utiliza ampliamente para pasadas de relleno y de cobertura. Puede ser eficiente en componentes de pared gruesa y funciona bien donde se requiere un alto depósito.
Sin embargo, la gestión de la escoria y la disciplina de los parámetros siguen siendo importantes. Si la limpieza entre pasadas es inconsistente, el desempeño en la inspección puede verse afectado.
SAW para cordones largos y eficiencia en taller
La soldadura por arco sumergido es altamente productiva para cordones largos, rectos, circunferenciales o longitudinales manejados en taller. Ofrece gran penetración y excelente depósito en condiciones repetibles.
Aun así, la SAW es menos flexible para posiciones restringidas. Es más eficaz cuando la línea de fabricación está diseñada en torno a útiles, rotadores y una geometría de pieza consistente.
En qué debe centrarse la evaluación técnica
Una comparación sólida comienza antes de realizar la primera soldadura. La calidad de la soldadura de tuberías de gran diámetro está muy influida por la precisión de la preparación y por el comportamiento del equipo bajo producción continua.
Normalmente, los puntos de evaluación más útiles son estos:
- Consistencia en la preparación de la junta, incluida la geometría del bisel y el estado del borde.
- Tolerancia de ajuste, redondez y alineación antes de la soldadura de raíz.
- Estabilidad del aporte térmico ante cambios de espesor de pared y posición.
- Compatibilidad con manipuladores, rotadores, robots y seguimiento de costura.
- Tasa de reparación después de la inspección visual, UT, RT o pruebas hidrostáticas.
- Dependencia del operario frente a la repetibilidad programada del proceso.
Aquí es donde los ecosistemas de equipos se vuelven relevantes. Las máquinas de soldadura por sí solas no garantizan resultados estables si el conformado, el corte y la corrección aguas arriba crean piezas variables.
En líneas de fabricación de acero que también soportan módulos de tuberías, el control de la rectitud tiene un efecto directo en la precisión del montaje. Una máquina comoHYJ-800 H beam straightening machine muestra cómo se mantiene la precisión estructural mediante un diseño de bastidor rígido, una construcción aliviada de tensiones y una alimentación estable.
El uso de ruedas de corrección de acero para cojinetes macizo, el ajuste síncrono por tornillo sin fin y una velocidad de enderezado de 13 m/min reflejan un principio importante: la soldadura aguas abajo se vuelve más predecible cuando la geometría del material aguas arriba está controlada.
Dónde encaja cada método en la producción real
Las distintas líneas de alta presión crean distintas prioridades. La soldadura de tuberías de gran diámetro para colectores de refinería no se evalúa exactamente igual que la soldadura para secciones largas de transporte o para conjuntos de fabricación pesada.
Spools de tubería fabricados en taller
Los talleres controlados favorecen raíces GTAW mecanizadas con pasadas de relleno GMAW o FCAW. Esta ruta suele equilibrar bien calidad, velocidad y trazabilidad.
Secciones de línea de pared gruesa
Los materiales más gruesos suelen inclinar la decisión hacia procesos de mayor depósito. FCAW o SAW pueden reducir el tiempo de ciclo, siempre que el diseño de la junta los respalde.
Células de producción automatizadas
Cuando aumentan los volúmenes repetitivos, el GMAW pulsado y los sistemas mecanizados se vuelven más atractivos. La velocidad de desplazamiento, la alimentación de alambre y la posición del soplete constantes reducen la variación entre lotes.
Proyectos con umbrales de inspección estrictos
Cuando los criterios de aceptación son estrictos, la estabilidad del proceso pesa más que la velocidad bruta. Eso suele llevar de nuevo a un mejor control de raíz, una preparación más limpia y ventanas de operación más estrechas.
Una forma práctica de comparar opciones
En lugar de preguntar qué método es mejor en general, resulta más útil comparar las opciones mediante una visión estructurada de producción.
- Mapear el rango de tamaños de tubería, el espesor de pared, la familia de material y la clase de presión.
- Comprobar si la soldadura se realiza en taller, en campo o en ambos entornos.
- Estimar cuánto valor aporta la automatización en el volumen de producción esperado.
- Revisar cómo las máquinas de preparación influyen en la precisión del bisel y la rectitud.
- Comparar el coste total de soldadura, incluidas reparaciones, retrasos y comportamiento de los consumibles.
- Confirmar que el proceso elegido respalda los registros de cualificación y las necesidades de inspección.
Este enfoque mantiene las decisiones sobre soldadura de tuberías de gran diámetro vinculadas a la realidad de fabricación en lugar de a datos aislados de rendimiento del arco.
También coincide con la forma en que los proveedores de equipos con experiencia construyen soluciones. Las carteras amplias que cubren equipos de soldadura automática, corte CNC, fresado, robots y sistemas de conformado facilitan alinear la soldadura con todo el flujo de fabricación.
Pasar de la comparación a la selección
Para líneas de alta presión, la mejor decisión suele ser la que conecta la calidad de la soldadura, el ritmo de producción y la precisión de preparación en un único estándar de evaluación.
La soldadura de tuberías de gran diámetro debe juzgarse por su capacidad para ofrecer raíces repetibles, un aporte térmico controlado, resultados de inspección aceptables y tasas de reparación manejables en condiciones reales de operación.
El siguiente paso es organizar el proceso en torno a tamaños reales de tubería, materiales y objetivos de rendimiento, y luego comparar los métodos de soldadura junto con los equipos de ajuste, corrección y manipulación, en lugar de de forma aislada.
Ese tipo de comparación suele conducir a elecciones de equipos más claras, una fabricación más estable y menos sorpresas una vez que la línea pasa de la cualificación a la producción.
