Сварка больших труб: ключевые риски дефектов и методы контроля

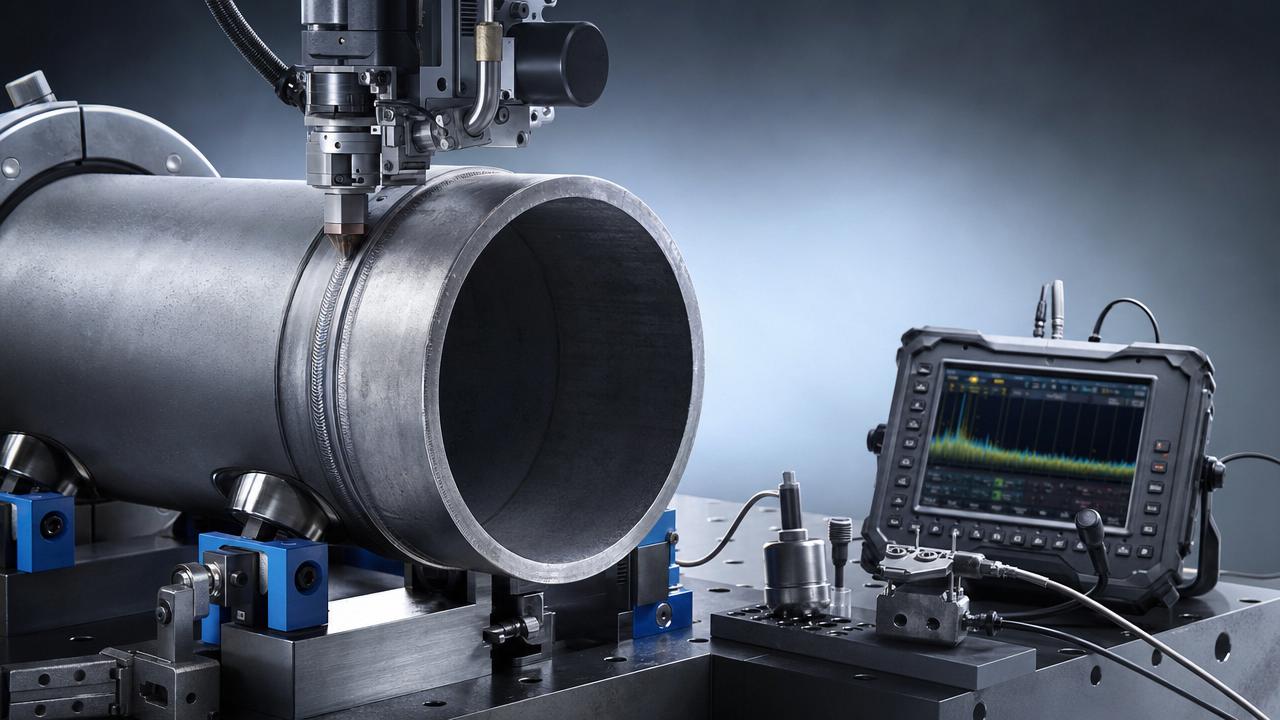

Почему сварка больших трубопроводов не проходит, даже если шов выглядит приемлемо?

Сварка больших трубопроводов часто терпит неудачу по причинам, которые не видны на поверхности.

Гладкий валик все еще может скрывать непровар, шлаковые включения, пористость или неполное проплавление.

В системах под давлением эта скрытая слабость может привести к утечке, разрыву или внезапной остановке.

Именно поэтому контроль качества шва и процесса должен начинаться еще до зажигания дуги.

На практике изготовления риск возрастает при большей толщине стенки, большем диаметре, сложных положениях и более длинных сварных швах.

Подвод тепла становится сложнее сбалансировать, подгонка соединения становится менее терпимой к отклонениям, а исправление деформации становится дороже.

По этой причине сварка больших трубопроводов — это не просто сварочная задача.

Это задача координации, включающая контроль процедуры, сроки контроля, дисциплину оператора и безопасное обращение с тяжелыми компонентами.

Компании с более широким опытом изготовления обычно справляются с этим лучше, потому что выбор оборудования, проектирование процесса и планирование качества связаны между собой с самого начала.

Такой подход распространен в поставках оборудования для экспорта, где практики, соответствующие ISO9001 и CE, влияют как на конструкцию оборудования, так и на производственный контроль.

Какие дефекты создают наибольший риск при сварке больших трубопроводов?

Наиболее серьезными обычно являются те дефекты, которые снижают несущую способность или создают путь утечки.

При сварке больших трубопроводов четыре группы дефектов заслуживают самого пристального внимания.

• Непровар, часто вызванный неправильным углом, низким подводом тепла или загрязнением на поверхности разделки.
• Неполное проплавление, характерное для толстых секций, неправильного корневого зазора или нестабильного контроля корневого прохода.
• Пористость и шлаковые включения, обычно связанные с влагой, загрязненными расходными материалами, плохой защитой или слабой очисткой между проходами.
• Трещины, особенно водородные трещины и кратерные трещины, которые могут появиться после охлаждения.

Подрез и несоосность также важны, особенно при наличии циклической нагрузки или вибрации.

Небольшой подрез в неправильном месте может стать очагом усталостного разрушения.

Приведенная ниже таблица помогает отделить тип дефекта от его типичной причины и практической точки контроля.

В реальных проектах группы дефектов встречаются чаще, чем одиночные дефекты.

Например, плохая подгонка сначала может вызвать неполное проплавление, а затем спровоцировать захват шлака в последующих проходах.

Что обычно вызывает эти дефекты еще до начала сварки?

Большая часть проблем при сварке больших трубопроводов начинается на этапе подготовки, а не в процессе работы дуги.

Если геометрия разделки, совмещение, качество прихваток или прослеживаемость материала слабые, этап сварки лишь выявляет эту слабость.

Наиболее надежный метод контроля — рассматривать предсварочный контроль как этап допуска к работе.

• Проверяйте угол разделки, притупление кромки и корневой зазор в соответствии с утвержденной процедурой.
• Проверяйте овальность, смещение кромок и устойчивость фиксации перед корневым проходом.
• Удаляйте ржавчину, краску, остатки резки, масло и влагу с поверхностей разделки.
• Подтверждайте температуру предварительного подогрева и порядок выдержки там, где риск трещинообразования высок.
• Убедитесь, что расходные материалы соответствуют марке материала и хранятся в контролируемых условиях.

Здесь также важны возможности оборудования.

Стабильное перемещение, повторяемое совмещение и предсказуемый подвод тепла уменьшают вариации до того, как они станут проблемой качества.

На соседних линиях по изготовлению стальных конструкций действует похожая логика.

Например, Standard gantry h beam welding machine ценится не потому, что она заменяет суждение.

Она помогает поддерживать центрирование, регулировку скорости и возврат флюса на постоянном уровне на протяжении длинных сварных проходов.

Тот же принцип важен и при сварке больших трубопроводов: стабильность часто является первым уровнем предотвращения дефектов.

Как должен меняться контроль процесса для толстых стенок, длинных швов и ответственных условий эксплуатации?

Не каждому шву большого трубопровода нужен одинаковый уровень контроля.

План контроля должен становиться строже, когда стенка толстая, соединение сильно закреплено или последствия эксплуатации серьезны.

Полезный способ оценки потребности — рассмотреть одновременно три фактора.

• Чувствительность материала, особенно содержание легирующих элементов, склонность к твердости и риск водородного растрескивания.
• Геометрия соединения, включая толщину стенки, положение, ограничения доступа и уровень закрепления.
• Тяжесть условий эксплуатации, таких как давление, температурные циклы, коррозионное воздействие или последствия для безопасности.

Когда эти факторы высоки, сварка больших трубопроводов обычно требует более узких окон по подводy тепла и большего количества контрольных точек.

Температуру между проходами следует измерять, а не предполагать.

Пределы ремонта нужно определять заранее, потому что повторный локальный нагрев может ухудшить твердость и деформацию.

Планирование последовательности также важнее, чем ожидает большинство команд.

Сбалансированное распределение проходов снижает усадочные напряжения и помогает сохранить круглость.

Для длинных швов остановки и повторные зажигания дуги следует отслеживать особенно внимательно, потому что эти точки часто становятся очагами дефектов.

Где возможна полуавтоматическая или автоматическая сварка, стабильный контроль скорости может улучшить повторяемость.

Это одна из причин, почему автоматизированные системы сварки тяжелых секций широко используются в мостах, судах, зданиях и изготовлении для высокоскоростных железных дорог.

Конфигурация LHA-4000, используемая в производстве металлоконструкций, показывает, как контролируемые диапазоны скорости и стабильные источники сварки улучшают стабильность проплавления на длинных заготовках.

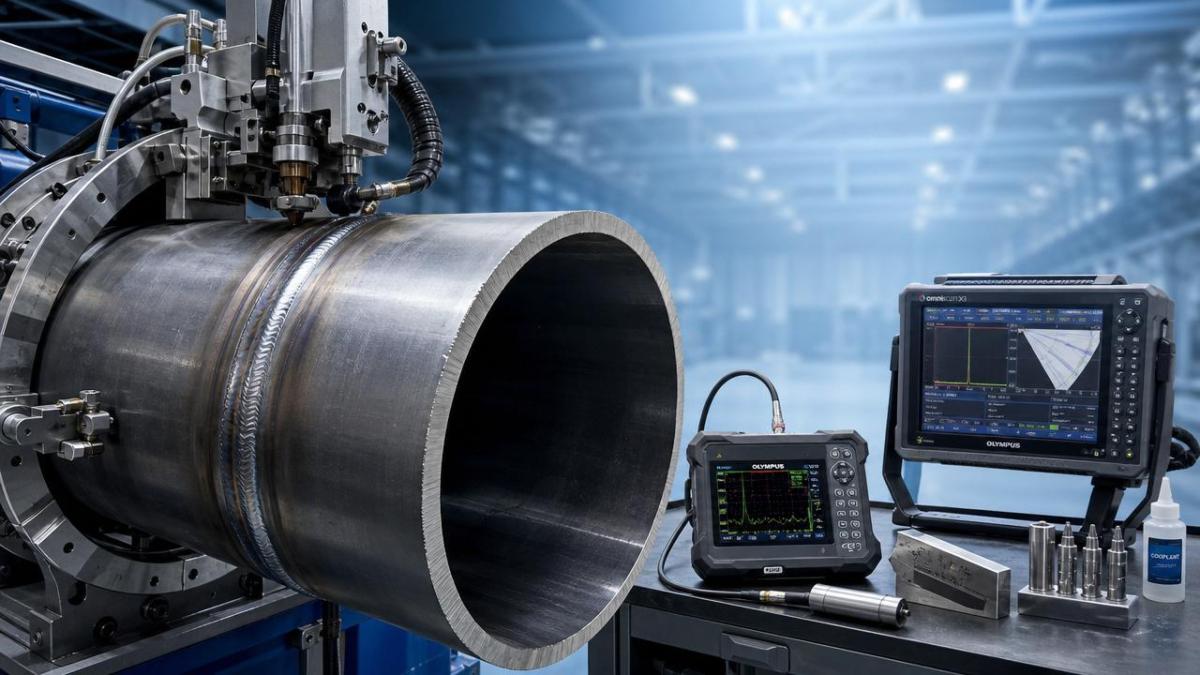

Какие методы контроля выявляют дефекты сварки больших трубопроводов в нужное время?

Лучший метод контроля зависит от того, когда дефект еще можно предотвратить или экономично исправить.

Ожидание финальной радиографии для выявления базового дефекта подгонки — это дорого и можно избежать.

Лучше работает многоуровневый план контроля, а не один финальный тест.

До сварки

Используйте визуальный контроль, размерный контроль, идентификацию материала и подтверждение предварительного подогрева.

Во время сварки

Контролируйте параметры, очистку между проходами, температуру, последовательность проходов и качество остановок и повторных запусков.

После сварки

Сначала применяйте VT, затем выбирайте RT, UT, MT или PT в зависимости от материала, толщины и вероятного типа дефекта.

Ультразвуковой контроль часто предпочтителен для соединений с толстой стенкой, поскольку он чувствителен к плоским дефектам.

Радиография по-прежнему полезна для объемных дефектов, таких как пористость или шлаковые включения.

Поверхностные методы, такие как MT или PT, полезны после шлифовки, ремонта или окончательной зачистки.

Ключевой момент — время.

Контроль должен поддерживать управление, а не только документировать отказ постфактум.

Какие самые распространенные ошибки контроля и как их избежать?

Многие дефекты при сварке больших трубопроводов повторяются, потому что команды сосредотачиваются только на навыке сварщика.

В действительности повторяющиеся ошибки обычно являются системными ошибками.

• Использование квалифицированных процедур без проверки того, действительно ли текущие условия соединения им соответствуют.
• Рассмотрение прихваток как временных деталей, а не как части окончательной цепочки качества.
• Игнорирование контроля влажности для флюсов, проволоки или низководородных расходных материалов.
• Пропуск очистки между проходами ради экономии времени на длинных швах.
• Разрешение ремонтной сварки без анализа первопричины.

Практическое решение — построить короткий чек-лист предотвращения дефектов вокруг конкретной работы, а не вокруг общих учебных заметок.

Этот чек-лист должен включать допуск подгонки, состояние расходных материалов, подтверждение предварительного подогрева, записи параметров и правила утверждения ремонта.

Когда речь идет о машинах, сварочной автоматизации или изготовлении секций, опыт поставщика тоже имеет значение.

Компания, основанная в 2012 году и имеющая большой опыт в сварочном оборудовании, CNC-резке, производстве H-beam и глобальном экспорте, часто приносит полезную дисциплину процесса.

Такой опыт дает более реалистичные рекомендации по повторяемости, безопасности и пригодности оборудования, чем простой каталог.

Итак, какой самый умный следующий шаг, если риск дефектов уже растет?

Если уровень брака растет, не начинайте только с широкого переобучения.

Сначала определите, где возникает первая потеря контроля.

При сварке больших трубопроводов это часто подгонка, контроль тепла, обращение с расходными материалами или качество повторного запуска.

Затем проверьте, достаточно ли рано расположен контроль, чтобы остановить рост дефектов.

Полезный план действий прост.

• Составьте карту трех наиболее часто повторяющихся дефектов в последних сварочных записях.
• Свяжите каждый дефект с одной управляемой причиной в подготовке, сварке или контроле.
• Определите контрольные точки для этапа, на котором эта причина появляется впервые.
• Проверьте, соответствует ли текущая стабильность оборудования требуемой длине шва и толщине.

Такой подход делает решения по сварке больших трубопроводов практичными.

Он также помогает сбалансировать безопасность, стоимость ремонта, ритм производства и долгосрочную эксплуатационную надежность.

Если работа включает соседнее изготовление тяжелых стальных конструкций, может быть полезно также сравнить варианты автоматизации, такие как Standard gantry h beam welding machine, с текущими методами управления линией.

Цель не в том, чтобы добавлять сложность.

Цель — сделать предотвращение дефектов более предсказуемым до выполнения следующего шва.
