Станок с ЧПУ для пробивки и маркировки стальных листов

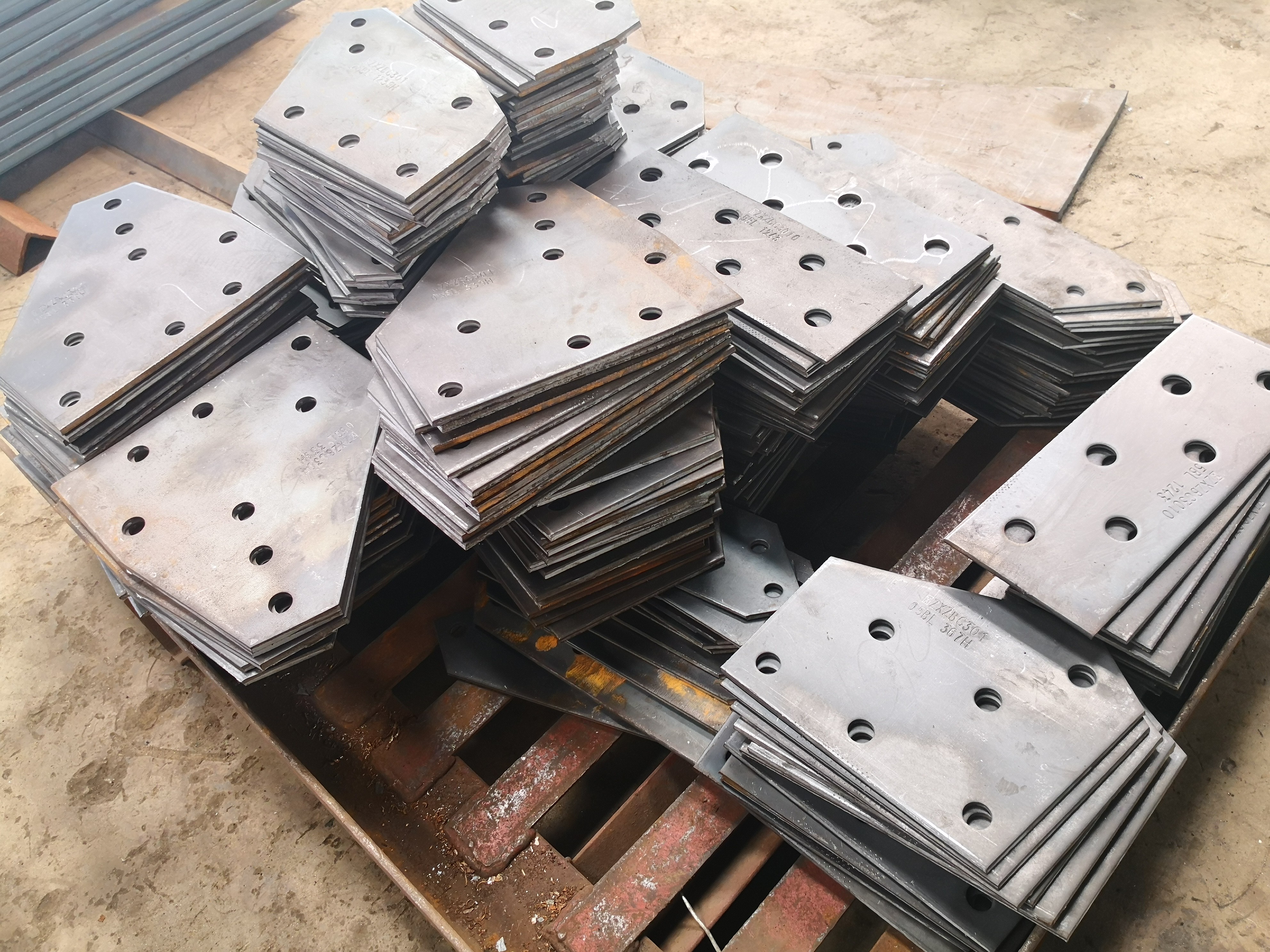

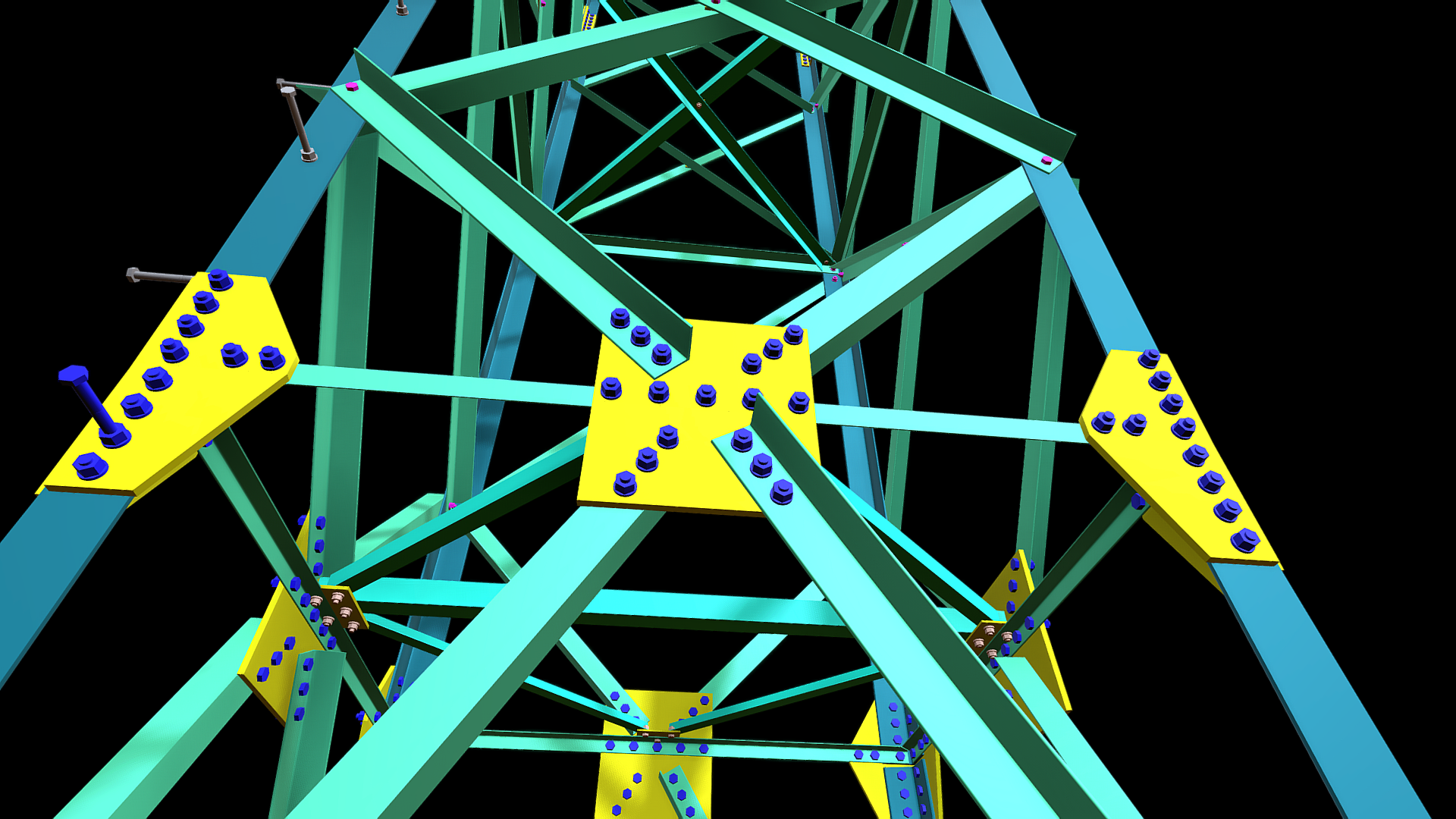

Специальный станок с ЧПУ для пробивки отверстий и маркировки стальных листов в области производства стальных башен. Он также используется для пробивки отверстий и маркировки стальных листов в других отраслях.
Параметры продукта
1.Введение в станок с ЧПУ для пробивки отверстий и маркировки стальных листов
Модель:YK-PP103/ YK-PPR103/ YK-PP104/ YK-PPR104
Специальный станок с ЧПУ для пробивки отверстий и маркировки стальных листов в области производства стальных башен. Он также используется для пробивки отверстий и маркировки стальных листов в других отраслях.
2.Технические параметры для станка с ЧПУ для пробивки отверстий и маркировки стальных листов :
3.Характеристики станка с ЧПУ для пробивки отверстий и маркировки стальных листов :

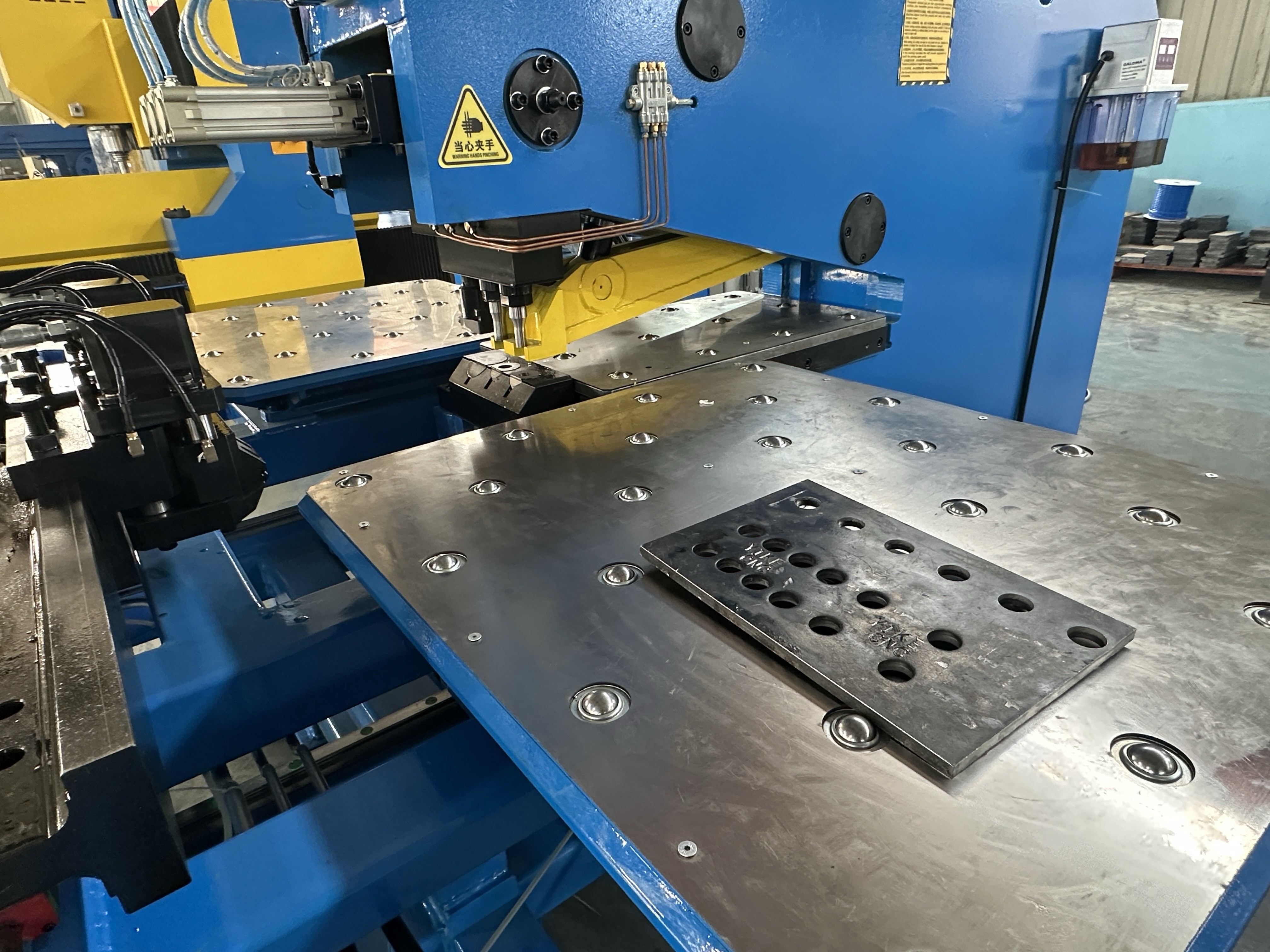

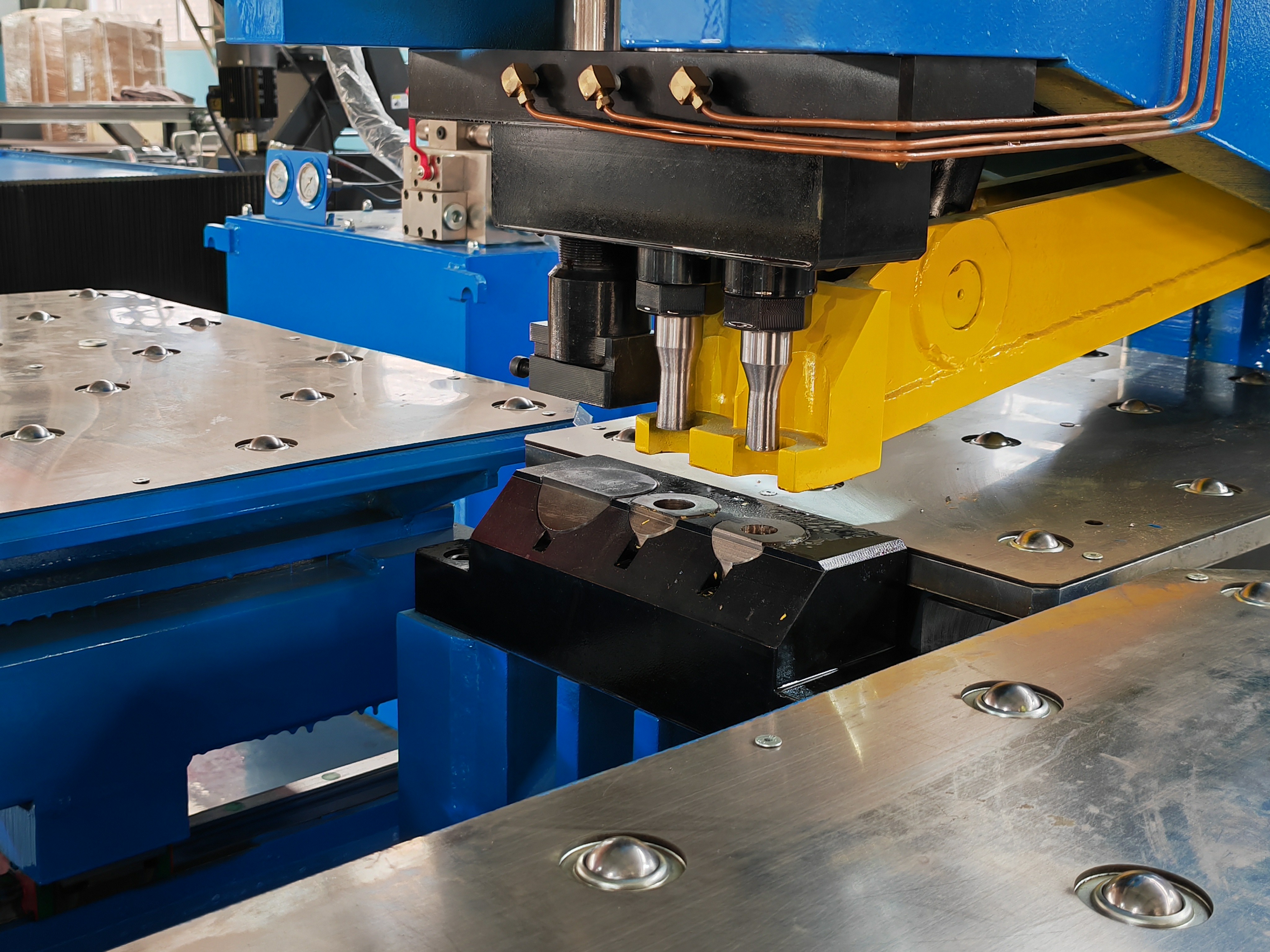

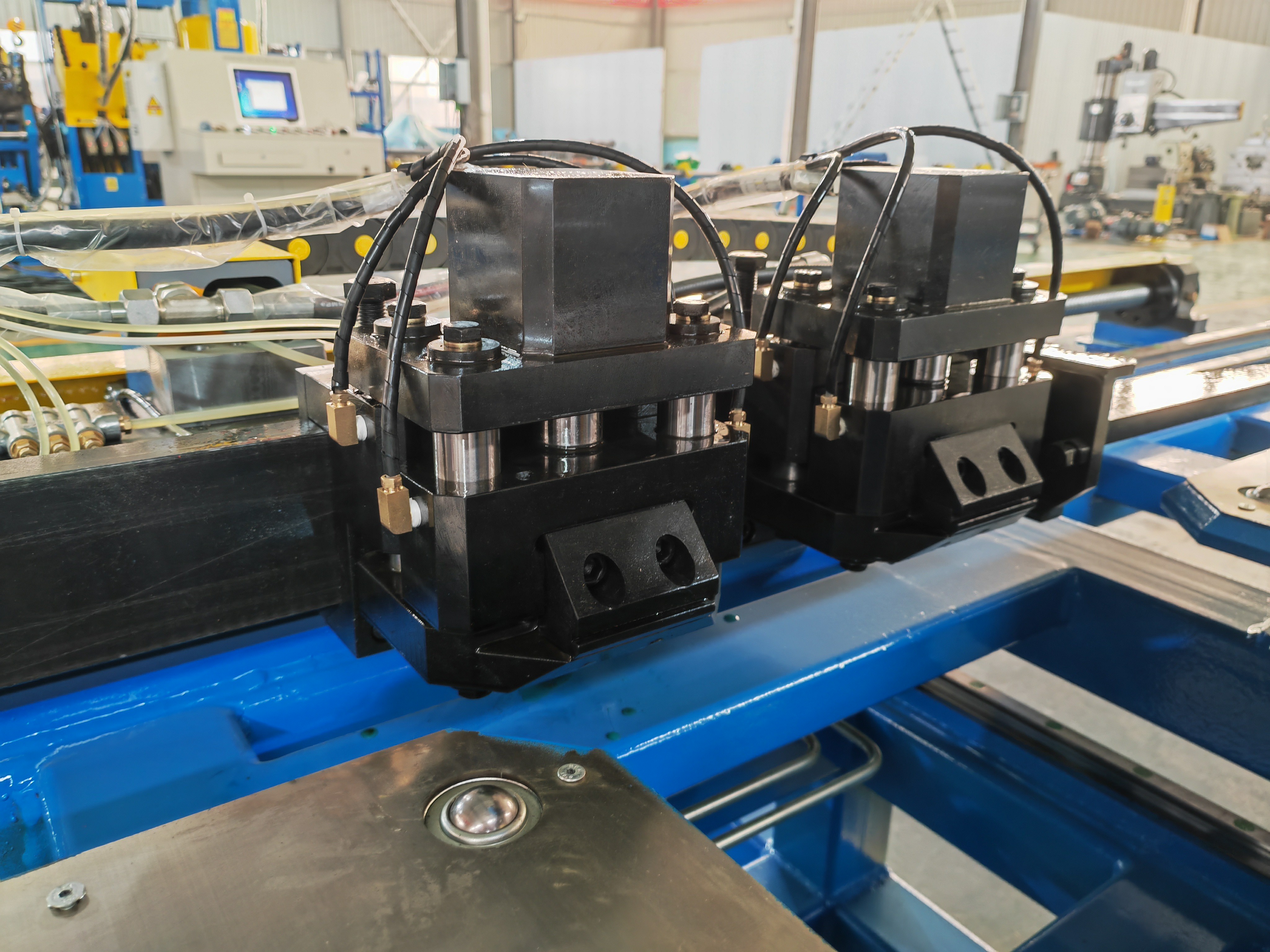

3.1 Станина машины изготовлена сваркой пластин C-типа, обладает хорошей жесткостью и большим рабочим пространством. Машина оснащена тремя позициями матриц (две для пробивки, одна для маркировки), с автоматическим переключением позиций матриц. Система зажима может быть адаптирована к различным заготовкам, с опорным блоком, а заготовка поддерживается рабочим столом с шариковыми роликами. Перемещение по осям X & Y управляется серводвигателем, шарико-винтовой передачей и PLC, контролируя положение пробивки, чтобы сделать весь процесс обработки автоматическим. Оператор вводит программу заготовки, ее можно использовать повторно
3.2.Используется технология ЧПУ, подача серводвигателем, высокая эффективность, стабильная точность заготовки.
3.3 Важные функциональные компоненты используют модульную сборку, что облегчает ремонт.
3.4 Выполняет пробивку и маркировку на одной пластине.
3.5 Простое программирование, может считывать чертеж CAD, а также использовать программу, созданную программным обеспечением для развертки. Может считывать файлы программного обеспечения TEKLA для развертки, такие как формат NC1.
3.6 С функцией самодиагностики неисправностей.
3.7 Оси X, Y приводятся серводвигателем + шарико-винтовой передачей + линейной направляющей, точность лучше.
