شرح آلة القص: المعرفة الأساسية لقطع وتصنيع الصفائح المعدنية

ما هي آلة القص ولماذا هي مهمة

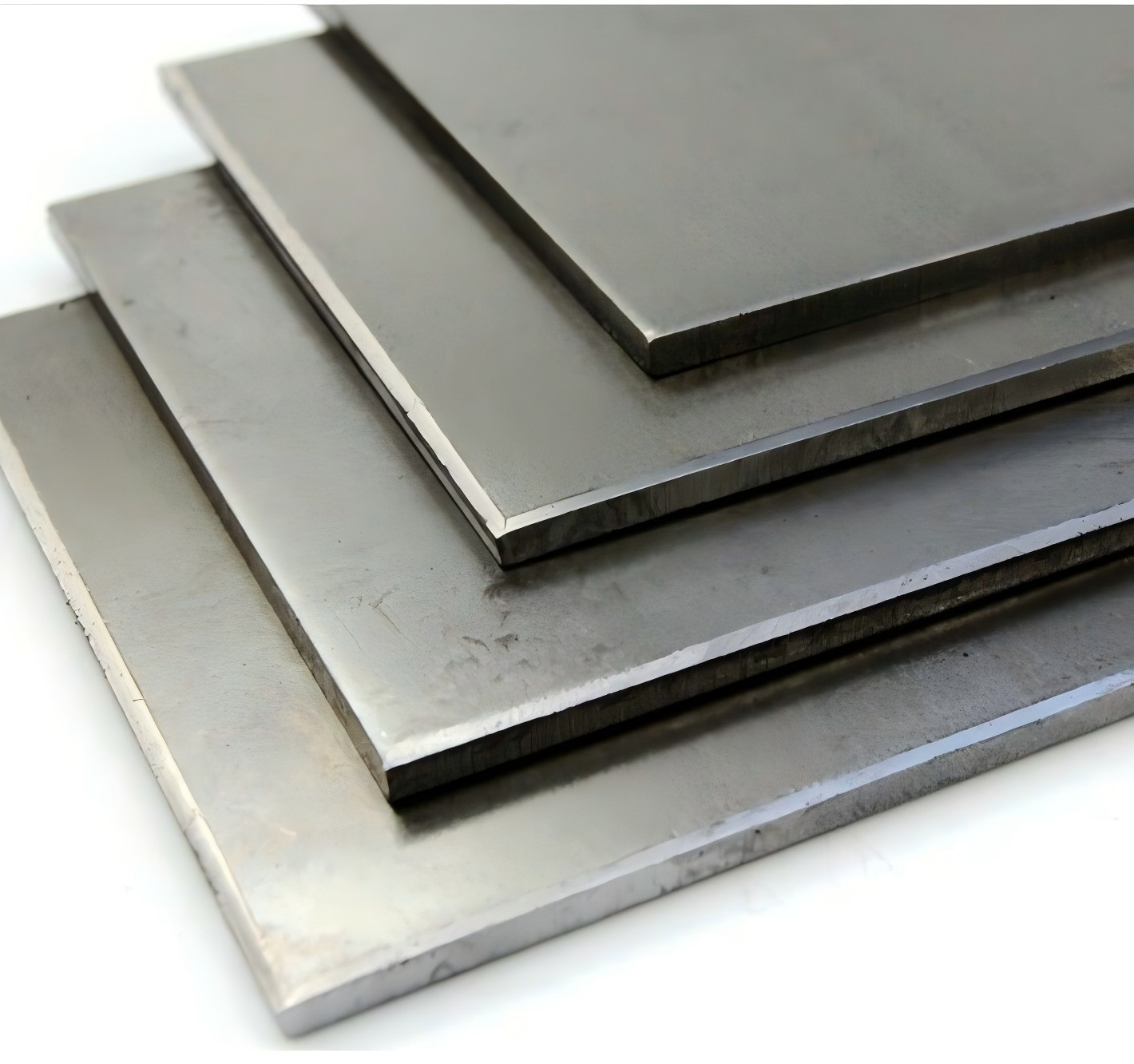

آلة القص هي آلة قطع صناعية تُستخدم لفصل الصفائح المعدنية أو الألواح من خلال الحركة المتحكم بها لشفرة علوية وشفرة سفلية. وعلى عكس النشر أو الجلخ أو القطع الحراري، تزيل عملية القص المادة عبر تطبيق قوة ميكانيكية عالية على طول خط قطع مستقيم. والنتيجة هي قطعة خام نظيفة أو شريط أو جزء من لوح يمكن نقله مباشرة إلى عمليات الثني أو الدرفلة أو اللحام أو الثقب أو التفريز أو التجميع.

في تصنيع الصفائح المعدنية، غالبا ما تكون آلة القص في بداية تدفق الإنتاج. فهي تحول الصفائح الخام الكبيرة إلى أحجام قابلة للتشغيل وتساعد في التحكم في دقة المراحل اللاحقة. وإذا كان القطع الأول غير متسق، فقد تتطلب كل عملية لاحقة، بما في ذلك الثني بمكبس الثني, أو درفلة الألواح, أو تصنيع عوارض H, أو تفريز الحواف, أو اللحام الروبوتي, تصحيحا. ولهذا السبب، لا يعد القص مجرد خطوة قطع فحسب بل أيضا عملية للتحكم بالأبعاد.

يشمل المشترون الشائعون مصنعي الهياكل الفولاذية، ومصانع الأثاث المعدني، ومصنعي الحاويات، وورش إصلاح السفن، وبناة المعدات، ومصنعي المقطورات، ومنتجي مجاري HVAC، ومراكز خدمات المعادن العامة. ويمكن لآلة القص المناسبة أن تحسن الإنتاجية، وتقلل الاعتماد على القطع اليدوي، وتخفض إعادة العمل، وتوفر سير عمل أكثر استقرارا لكل من الإنتاج الدفعي والتصنيع حسب الطلب.

كيف تعمل عملية القص

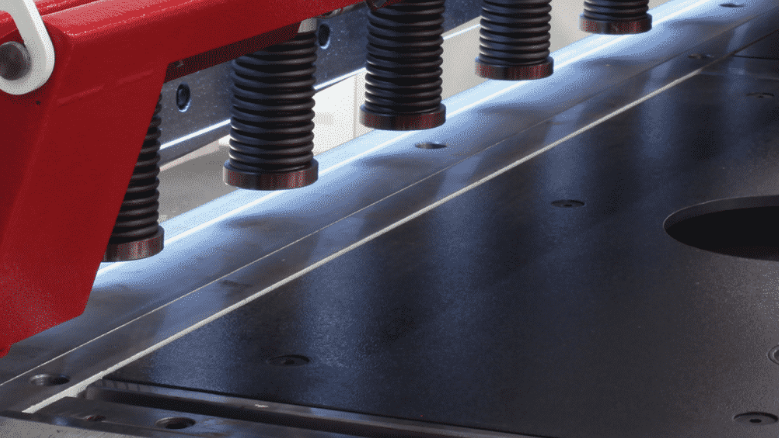

يعتمد مبدأ عمل آلة القص على التشوه اللدن والكسر. يتم تثبيت الصفيحة بإحكام بواسطة أسطوانات الضغط أو الملاقط الميكانيكية، بينما تتحرك الشفرة العلوية إلى الأسفل مقابل الشفرة السفلية الثابتة. وعندما تخترق الشفرات المادة، يتشوه المعدن أولا، ثم يتشقق من الجانبين، وأخيرا ينفصل. وتعتمد جودة القطع على خلوص الشفرة، وزاوية الميل، وحدّة الشفرة، وقوة المادة، واستقرار التثبيت.

يعد خلوص الشفرة أحد أهم المعلمات. فالقليل جدا من الخلوص يزيد قوة القطع، وتآكل الشفرة، وخطر سحب الحافة. أما الخلوص الزائد فقد يسبب نتوءات، والتواء، وضعفا في الاستقامة. ويقوم المشغلون عادة بضبط الخلوص وفقا لسمك المادة ونوعها، مثل الفولاذ الطري، أو الفولاذ المقاوم للصدأ، أو الألومنيوم، أو الصفائح المجلفنة، أو الألواح المقاومة للتآكل. ويحمي الخلوص الصحيح الآلة ويوفر سطح قطع أكثر قابلية للتوقع.

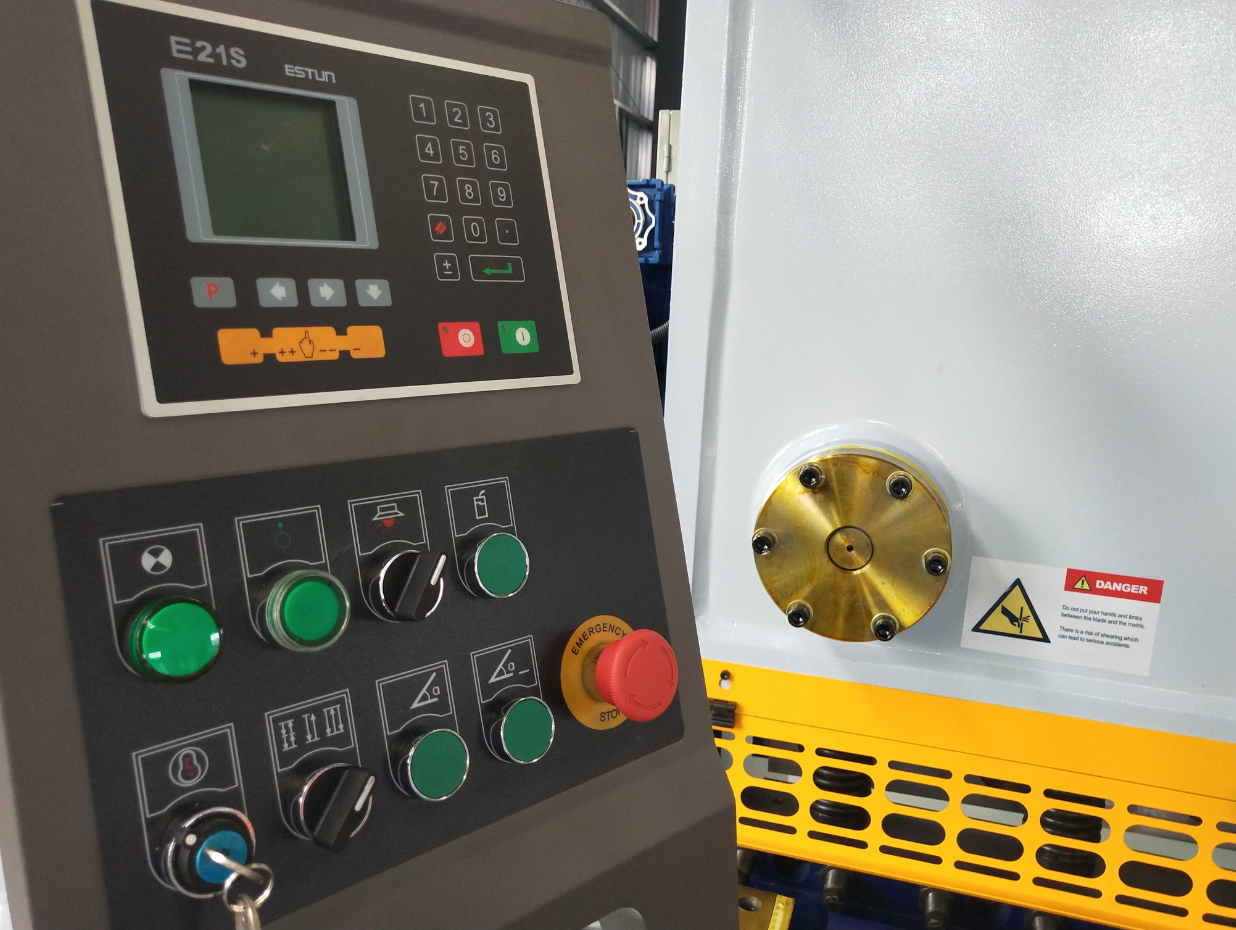

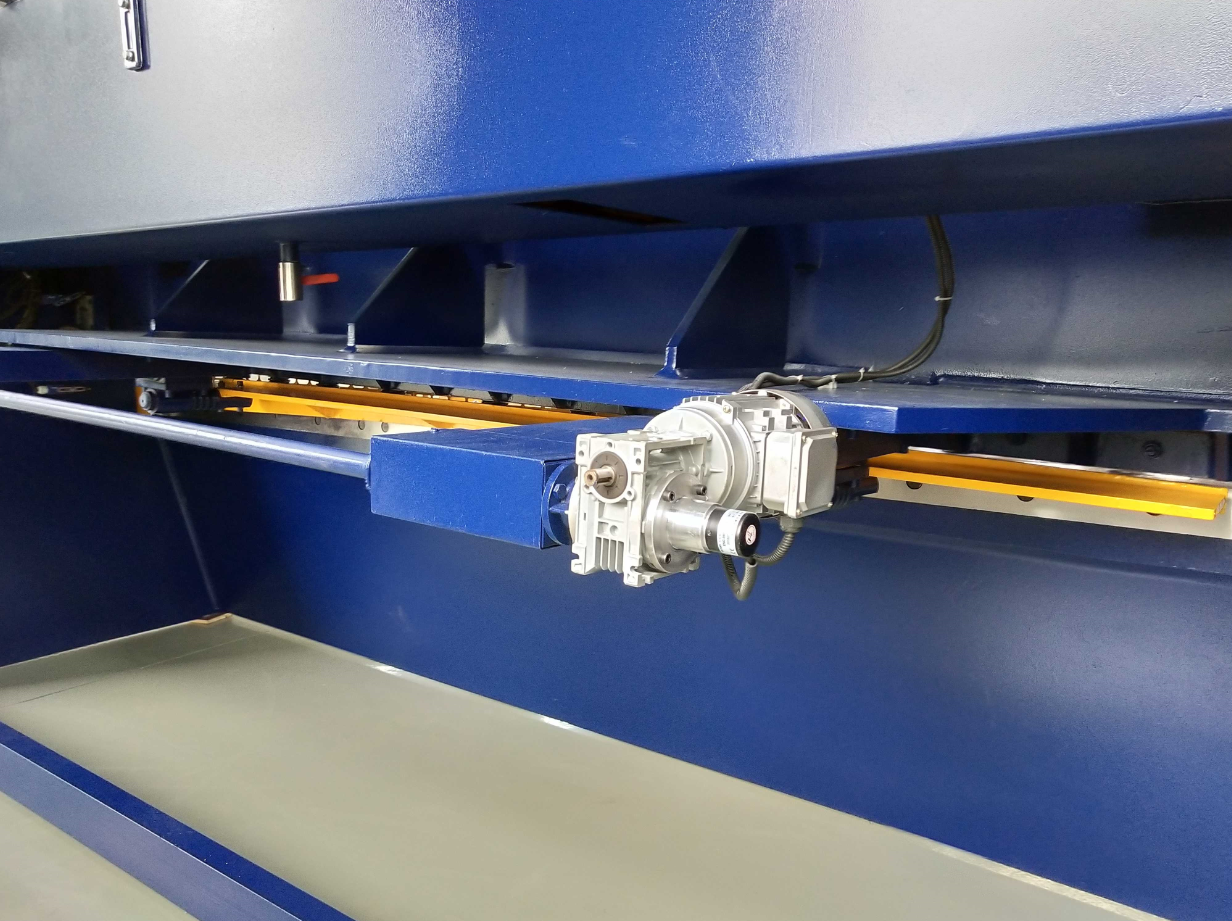

كما يؤثر تحديد موضع المصد الخلفي على الإنتاجية وقابلية التكرار. فقد يكون المصد الخلفي اليدوي كافيا للورش الصغيرة ومهام القطع البسيطة، بينما تُفضل المصدات الخلفية المزودة بمحرك أو المتحكم بها بنظام CNC عند التغيير المتكرر للأبعاد والحاجة إلى دقة أعلى في الدفعات. وقد تشمل الأنظمة الحديثة شاشات قراءة رقمية، وتحكما قابلا للبرمجة في الشوط، وحواجز أمان، وحماية هيدروليكية من الحمل الزائد، وأذرع دعم أمامية اختيارية لتقليل أخطاء المناولة.

الأنواع الرئيسية لآلات القص

الفئتان الصناعيتان الرئيسيتان هما آلة القص الهيدروليكية ذات العارضة المتأرجحة وآلة القص الهيدروليكية المقصلة. يحرك تصميم العارضة المتأرجحة الشفرة العلوية في قوس. ويُستخدم هذا النوع على نطاق واسع لقطع الصفائح العامة لأنه يوفر توازنا عمليا بين التكلفة، وسهولة الصيانة، وأداء القطع. وبالنسبة للعديد من مصانع التصنيع الصغيرة والمتوسطة، فهو خيار موثوق للمعالجة اليومية للفولاذ الكربوني والفولاذ المقاوم للصدأ الخفيف.

تتحرك آلة القص الهيدروليكية المقصلة بالشفرة العلوية بشكل رأسي أكثر، وغالبا مع زاوية ميل وخلوص شفرة قابلين للضبط. ويُختار هذا الهيكل عادة للأعمال الأثقل، أو الألواح الأكثر سماكة، أو التطبيقات التي تتطلب تحكما أفضل في جودة القطع والتشوه. وقد يتطلب استثمارا أوليا أعلى، لكنه يمكن أن يوفر قدرة تكيف أقوى عندما يعالج المصنع نطاقا أوسع من المواد أو أحجام ألواح أكبر.

لا تزال المقصات الميكانيكية، والمقصات الهوائية، والمقصات الصغيرة التي تعمل بالقدم موجودة في بيئات محددة، خاصة للصفائح الرقيقة أو أعمال الصيانة. ومع ذلك، تهيمن حلول آلة القص الهيدروليكية على كثير من التطبيقات الصناعية لأنها توفر توصيل قوة أكثر سلاسة، وحماية من الحمل الزائد، وضبطا أسهل، وتكاملا أفضل مع خطوط الإنتاج. ويجب اختيار النوع المناسب وفقا لسمك المادة، وحجم الإنتاج، ومتطلبات الدقة، ومساحة الأرضية، ومستوى مهارة المشغل.

معايير الاختيار لمشتري B2B

عند تقييم آلة القص، ينبغي أن يبدأ المشترون بقدرة القطع. ويشمل ذلك السمك الأقصى، وطول القطع الأقصى، وقوة الشد للمادة المستهدفة، ودورة التشغيل المتوقعة. فالآلة المصنفة لسمك معين في الفولاذ الطري قد لا تؤدي بنفس الطريقة مع الفولاذ المقاوم للصدأ أو الألواح عالية القوة. ويساعد التواصل الواضح بشأن درجات المواد وعبء العمل اليومي على منع الاختيار الأقل من المطلوب والتآكل المبكر.

تشمل العوامل المرتبطة بالدقة جودة الشفرة، وصلابة الهيكل، ودقة المصد الخلفي، واستقرار النظام الهيدروليكي، والقدرة على الحفاظ على خلوص ثابت. وبالنسبة للورش التي تغذي القطع الخام إلى مكابس الثني، أو آلات درفلة الألواح، أو تجهيزات اللحام، أو خطوط الثقب CNC، فإن الأبعاد القابلة للتكرار تكون غالبا أكثر قيمة من السرعة القصوى وحدها. وتقلل الآلة المختارة جيدا من التشذيب الثانوي وتساعد المشغلين على الحفاظ على إيقاع إنتاج مستقر.

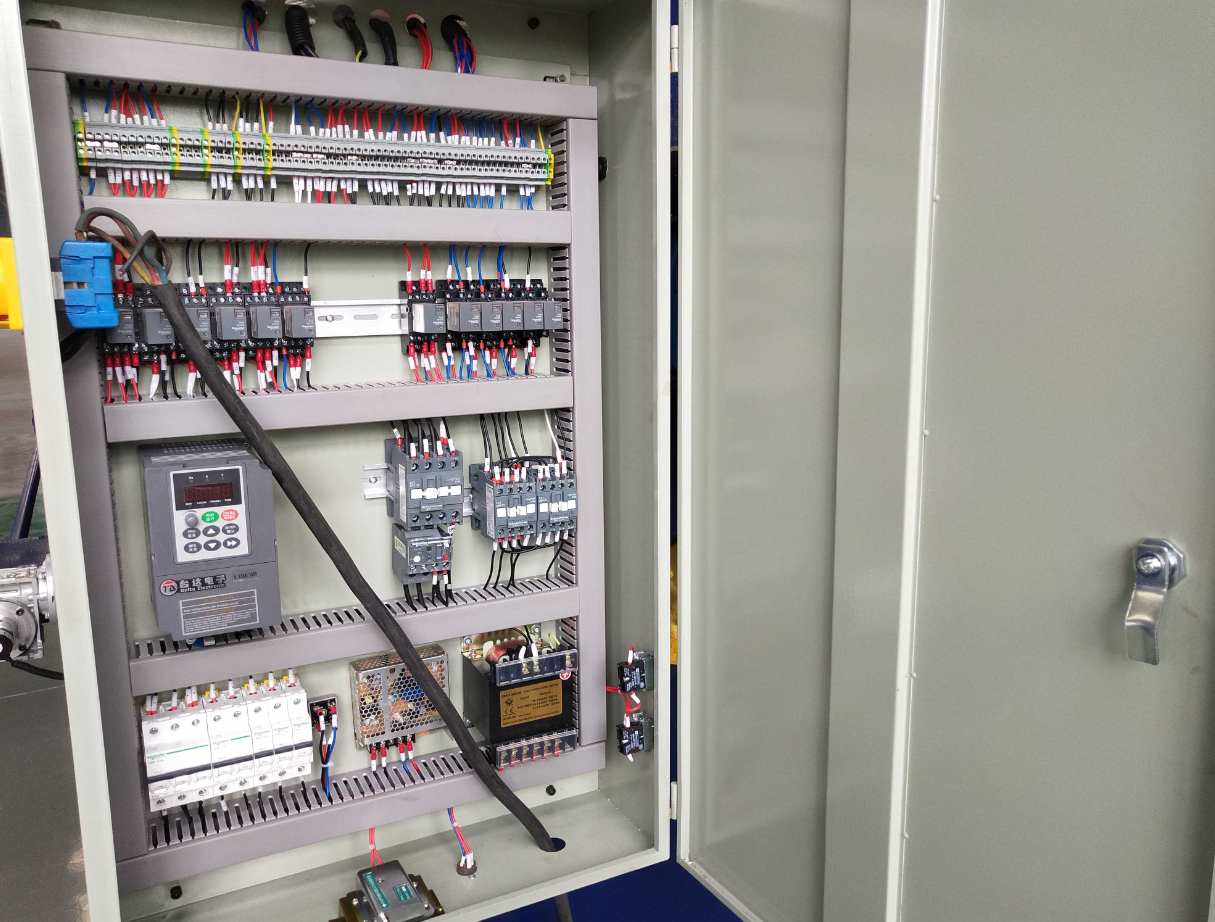

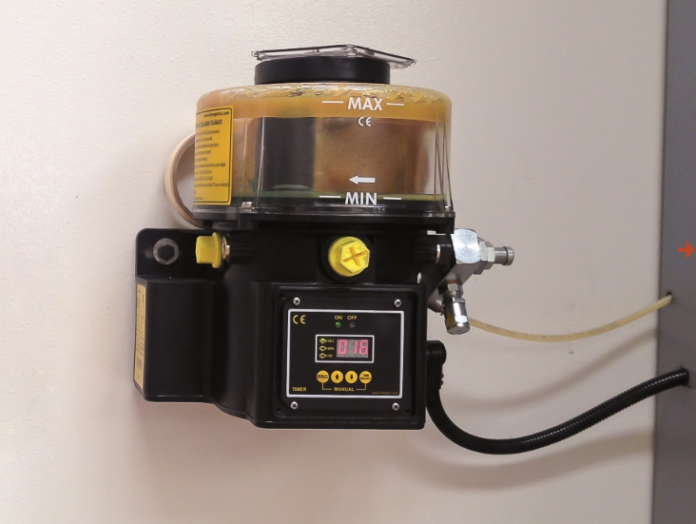

لا ينبغي اعتبار السلامة وسهولة الخدمة أمورا اختيارية. وتشمل الميزات العملية حواجز الأصابع الأمامية، وستائر ضوئية خلفية عند الاقتضاء، ووظائف إيقاف الطوارئ، وحماية الخزانة الكهربائية، ونقاط تزييت واضحة، ومكونات هيدروليكية يسهل الوصول إليها، وواجهات تحكم مفهومة. كما ينبغي للمشترين مراجعة الوثائق، وتوافر قطع الغيار، ودعم التدريب، ووثائق الامتثال. تدعم Wuxi Armada المشترين الدوليين بآلات مدعومة بمراجع شهادات ISO9001, وCE, وSGS حيثما ينطبق ذلك على المعدات الموردة ونطاق المشروع.

التطبيقات وسياق المشاريع العالمية

تُستخدم آلة القص في كل مكان يلزم فيه قطع مستقيم للصفائح أو الألواح قبل التشكيل أو الوصل. وفي تصنيع الفولاذ، تقوم بإعداد ألواح التقوية، والدعامات، وألواح التوصيل، وألواح الخزائن، وأجزاء القنوات، والحوامل، والأغطية، وواقيات الآلات. وفي التصنيع الأثقل، يمكن إرسال الألواح المقصوصة إلى تفريز الحواف، أو الثقب، أو مبدلات وضع اللحام، أو دوارات اللحام، أو آلات السفع بالخردق، أو خطوط إنتاج عوارض H حسب الهيكل النهائي.

تخدم Wuxi Armada المشترين في مجال معدات التصنيع والمعالجة من خلال محفظة واسعة تشمل آلات القص، ومكابس الثني، وآلات درفلة الألواح، وآلات القطع باللهب CNC، وآلات القطع بالبلازما CNC، وآلات القطع بليزر الألياف CNC، وأذرع مناولة اللحام، ودوارات اللحام، ومبدلات وضع اللحام، ومعدات تجميع ولحام عوارض H، ومناشير الشريط، وآلات الثقب الشعاعي، وآلات إزالة النتوءات، ومعدات ثني الأنابيب. ويعد هذا النطاق مفيدا للعملاء الذين يريدون عمليات متوافقة قبلية وبعدية من شريك واحد في مجال الآلات.

تُظهر مراجع المشاريع الدولية مثل URALSTANKOIMPORT, وMD Calbah Industries Pty Ltd, وErsay International Transport, وContevix comercio e servicos ltda, وZein Steel Industries Co.LLC, وBatysMunaiGazZhabdyktary LLP, وRienzie Group, وRegional engineering works, وPT.Cahaya mas Cemerlang, وEstructuras Metalicas Girders Chile Limitada, وLincoln Electric-MENA نوع العملاء الصناعيين العالميين الذين يحتاجون إلى حلول عملية لتصنيع المعادن. وبالنسبة لمشاريع التصدير، ينبغي للمشترين تأكيد الجهد الكهربائي، وواجهة اللغة، وتوقعات الحماية، والوثائق، وظروف التركيب، ومتطلبات الاستيراد المحلية قبل الشحن.

التركيب، والتشغيل، ومراقبة الجودة

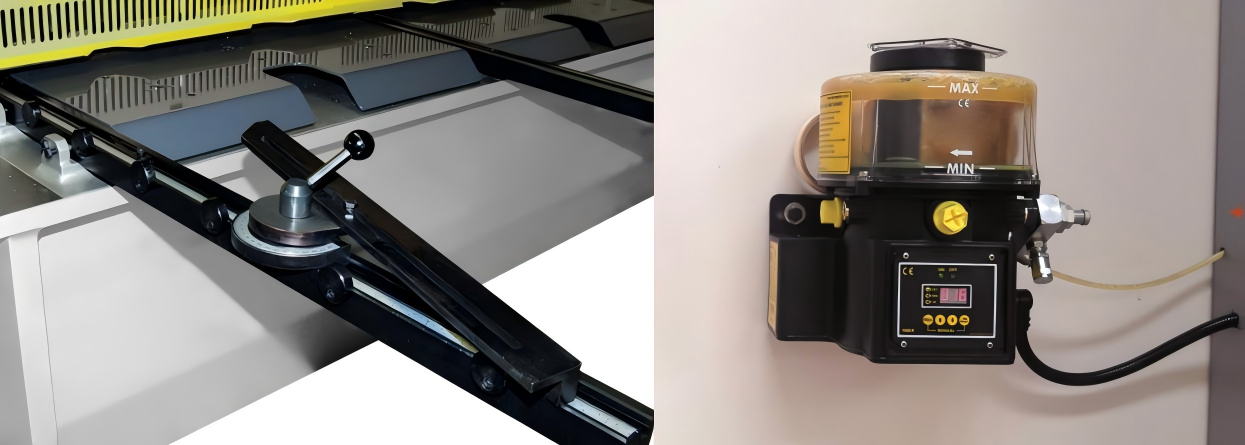

يبدأ التركيب الصحيح بأساس ثابت، ووضع الآلة بشكل مستو، والتوصيل الكهربائي الصحيح، والتحقق من الزيت الهيدروليكي، والفحص الكامل لمنطقة الشفرة والحواجز. ويجب وضع آلة القص مع توفير مساحة كافية أمامية وخلفية لتحميل الصفائح، وتفريغها، وحركة المشغل الآمنة. وإذا كان المصنع يعالج صفائح طويلة أو ثقيلة، فقد تحسن أذرع الدعم الأمامية، أو النواقل الخلفية، أو أجهزة الرفع، أو طاولات البكرات من السلامة وتقلل من أضرار المناولة.

ينبغي أن تشمل العمليات اليومية فحص حالة الشفرة، وضغط التثبيت، ومستوى الزيت، وحركة المصد الخلفي، واستجابة إيقاف الطوارئ، والضوضاء غير الطبيعية. ويجب على المشغلين مطابقة خلوص الشفرة مع سمك المادة وتجنب قطع مواد تتجاوز السعة المقدرة. وتشمل الممارسات الجيدة أيضا إجراء قطع اختباري قبل العمل الدفعي، وقياس الأجزاء الأولى، وتسجيل المعلمات للطلبات المتكررة، والحفاظ على طاولة القطع خالية من القشور، والخردة، والأجسام الغريبة.

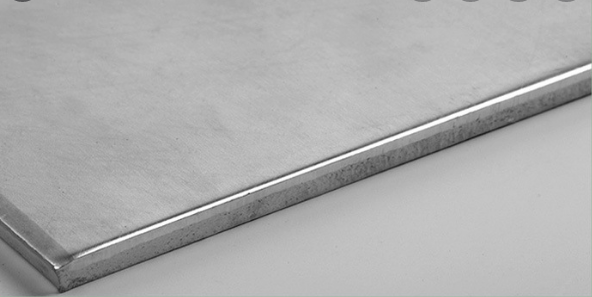

تركز مراقبة الجودة على تفاوت الأبعاد، ونتوء الحافة، والالتواء، والتربيع، والخدوش السطحية. وإذا ازداد ارتفاع النتوءات، فقد يكون السبب شفرات متآكلة، أو خلوصا غير صحيح، أو زاوية ميل غير مناسبة، أو تثبيتا غير مستقر. ويساعد تدوير الشفرات دوريا، وشحذها، وصيانة النظام الهيدروليكي، وفحص أدوات التثبيت، ومعايرة المصد الخلفي على الحفاظ على اتساق المخرجات. وبالنسبة للمصانع التي تجمع بين القص والثني بمكبس الثني، وتسوية الألواح، واللحام، والتفريز، فإن هذا الانضباط الوقائي يقلل من الخطأ التراكمي عبر مسار التصنيع بالكامل.

إجمالي تكلفة التملك والعائد على الاستثمار ROI

إن سعر شراء آلة القص ليس سوى جزء واحد من إجمالي تكلفة التملك. كما ينبغي للمشترين تقييم عمر الأدوات، وموثوقية النظام الهيدروليكي، وتوافر المكونات الكهربائية، واستهلاك الطاقة، وعمالة التركيب، وتدريب المشغلين، والشفرات الاحتياطية، واستبدال الزيت، ووقت التوقف للصيانة، ومعدل الخردة. وقد تصبح الآلة الأقل سعرا مكلفة إذا كانت تنتج قطعا خاما غير متسقة، أو تتطلب تعديلا متكررا، أو تفتقر إلى دعم سريع لقطع الغيار.

يأتي العائد على الاستثمار عادة من قطع أسرع، وعدد أقل من القطع الخام المتعاقد عليها خارجيا، وتقليل إعادة العمل، وتحسين استغلال المواد، وتحكم أفضل في الجدولة. وبالنسبة للمصانع التي تستخدم بالفعل مكابس الثني، أو آلات درفلة الألواح، أو خطوط اللحام، أو آلات القطع CNC، فإن إضافة آلة قص أو ترقيتها يمكن أن يزيل عنق الزجاجة في مرحلة تجهيز المواد. ويجب أن تقارن حسابات ROI بين وقت العمل الحالي، وتكلفة التعاقد الخارجي، والهدر، وتأخيرات التسليم، وحجم القطع السنوي المتوقع.

يتمثل نهج الشراء العملي في تحديد ثلاثة سيناريوهات: عبء العمل الحالي، والنمو المتوقع، والطلب المرتفع العرضي. وينبغي أن تكون الآلة المختارة قادرة على التعامل براحة مع الإنتاج العادي مع الاحتفاظ ببعض السعة الاحتياطية. ويمكن للمشترين النظر في Wuxi Armada إذا كانوا لا يحتاجون فقط إلى حل للقص بل أيضا إلى معدات تصنيع ذات صلة، مما يتيح مناقشات حول مواءمة العمليات، وتخطيط الترتيب، والتوسع المستقبلي بدلا من شراء آلات منفصلة دون سياق إنتاجي.

الاتجاهات المستقبلية في قص الصفائح المعدنية

يتجه سوق آلات القص نحو سهولة أكبر في التشغيل، وقابلية تكرار أفضل، وسلامة محسنة، وتكامل أقوى مع سير عمل التصنيع الرقمي. وأصبحت المصدات الخلفية CNC، وعناصر التحكم بشاشات اللمس، وتخزين الوصفات، والضبط التلقائي لفجوة الشفرة، وتسجيل بيانات الإنتاج أكثر شيوعا. وتساعد هذه الوظائف على تقليل الاعتماد على ذاكرة المشغل ودعم التصنيع بالدفعات المختلطة، حيث تتم معالجة أحجام مختلفة من الصفائح ومواد مختلفة في نفس الوردية.

هناك اتجاه آخر يتمثل في دمج العمليات. فالعديد من المصانع تقارن الآن بين القص والقطع بالليزر، والقطع بالبلازما، والقطع باللهب. ويتميز القطع الحراري بالمرونة في الخطوط المعقدة، بينما يظل القص عالي الكفاءة للقطوع المستقيمة والقطع الخام المستطيلة. وغالبا ما تستخدم أفضل المصانع كلا الأمرين: آلة قص للإعداد المستقيم السريع وأنظمة القطع CNC للأجزاء المشكلة. ويحسن هذا النهج المتوازن السعة دون استخدام عملية مكلفة لكل قطع بسيط.

كما تؤثر الاستدامة والقيمة طوال دورة الحياة أيضا في قرارات الشراء. ويبحث المشترون بشكل متزايد عن آلات ذات هياكل متينة، وأنظمة هيدروليكية قابلة للصيانة، ومحركات فعالة، وأجزاء تآكل قابلة للاستبدال، ووثائق خدمة واضحة. ومع مواجهة مصنعي الهياكل العالميين دورات تسليم أقصر وطلبات أكثر تنوعا، فإن أكثر آلات القص قيمة ستكون تلك التي تجمع بين الأداء الميكانيكي المستقر، والتشغيل الآمن، والخدمة المتوقعة، والتوافق مع خط التصنيع الأوسع.
