مقص هيدروليكي بعارضة متأرجحة

1. مقدمة عن مقص العارضة المتأرجحة الهيدروليكي:

آلة القص هي آلة تستخدم شفرة واحدة لأداء حركة خطية ترددية لقص الصفائح المعدنية. وتعتمد على الشفرة العلوية المتحركة والشفرة السفلية الثابتة، مع فجوة مناسبة بين الشفرات، لتطبيق قوة القص على الصفائح المعدنية ذات السماكات المختلفة، مما يؤدي إلى كسر الصفائح وفصلها وفقًا للأبعاد المطلوبة. تنتمي آلات القص إلى نوع من آلات الحدادة وتُستخدم بشكل رئيسي في صناعة معالجة المعادن. تُستخدم المنتجات على نطاق واسع في صناعات مثل الطيران، والصناعات الخفيفة، والتعدين، والصناعات الكيميائية، والبناء، وبناء السفن، والسيارات، والطاقة، والأجهزة الكهربائية، والديكور، حيث توفر الآلات المتخصصة والمعدات الكاملة اللازمة.

بعد عملية القص، يجب ضمان أن يفي سطح قطع مادة الصفيحة بمتطلبات الاستقامة والتوازي، وأن يتم تقليل تشوه الصفيحة قدر الإمكان للحصول على قطع عمل عالية الجودة. تُثبّت الشفرة العلوية لآلة القص على حامل السكين، بينما تُثبّت الشفرة السفلية على طاولة العمل. توجد على طاولة العمل كرات دعم لمنع خدش مادة الصفيحة عند انزلاقها عليها. يُستخدم المصد الخلفي لتحديد موضع مادة الصفيحة، ويتم ضبط موضعه بواسطة المحرك. تُستخدم أسطوانة الضغط لكبس مادة الصفيحة ومنعها من التحرك أثناء القص. الواقي هو جهاز أمان لمنع الإصابات المرتبطة بالعمل. يتم تشغيل شوط العودة عمومًا بالنيتروجين، وهو سريع وذو تأثير منخفض.

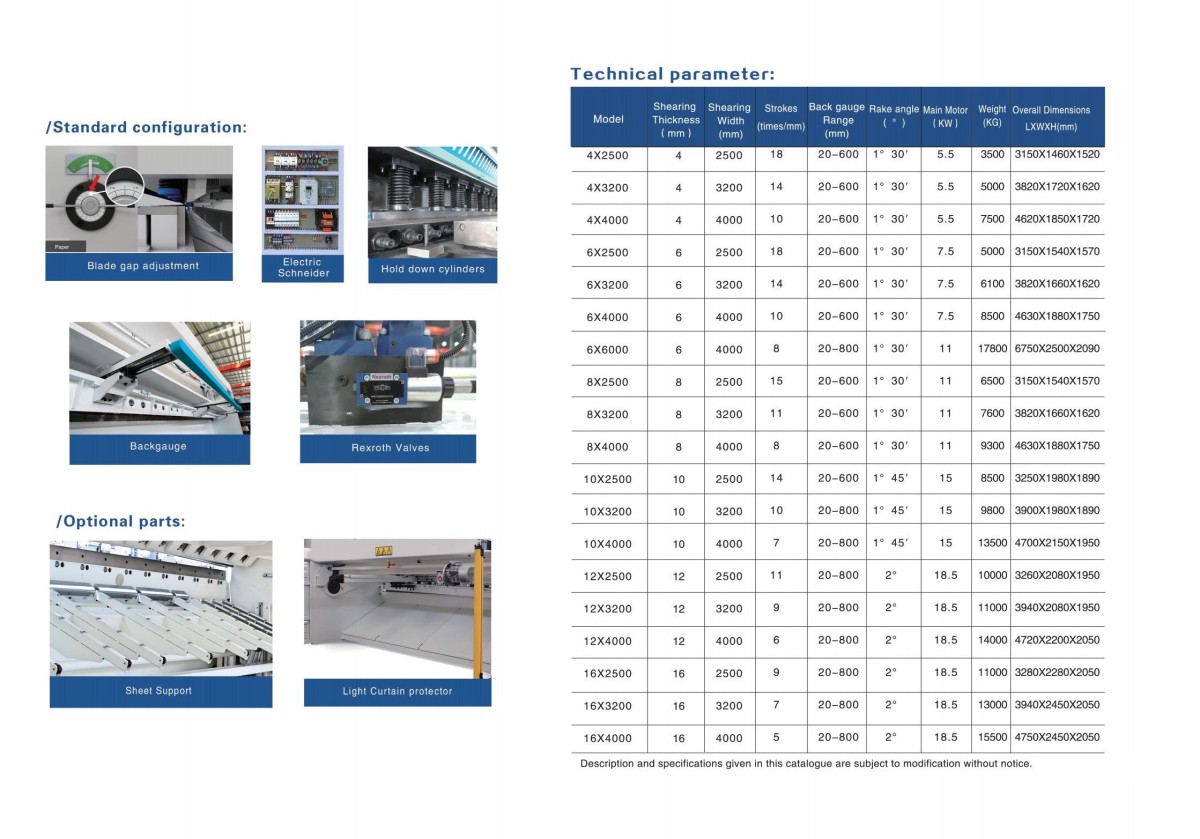

2. المعلمات التقنية لمقص العارضة المتأرجحة الهيدروليكي

3. خصائص مقص العارضة المتأرجحة الهيدروليكي:

3.1 المزايا: قوة قص عالية، تشغيل سلس، مناسب للإنتاج الدفعي للصفائح متوسطة السماكة (6–40mm)؛

3.2 النوع المتأرجح: هيكل ناضج، سرعة قطع عالية، مناسب للقطع الخطي للصفائح متوسطة السماكة؛

3.3 نوع البوابة: قادر على تحمل أحمال كبيرة خارج المركز، ومناسب للسيناريوهات ذات الصفائح العريضة أو متطلبات التعميد العالية.

3.4 التحسينات الحديثة: استخدام هيكل ملحوم متكامل، ونظام هيدروليكي متكامل، ودائرة عودة بالنيتروجين، مما يؤدي إلى خفض كبير في مستويات الضوضاء وانخفاض استهلاك الطاقة بنسبة 20%–30%.

3.5 الدقة العالية: دقة تحديد الموضع المتكرر هي ±0.01 - 0.05mm، بما يتوافق مع المعيار الوطني الجديد GB/T 14404-2024 (دقة القطع هي ≤ ±0.02mm)

3.6 الذكاء: مجهز بأنظمة CNC (مثل Delem وESTUN)، ويدعم الضبط التلقائي للمعلمات، وتخزين برامج متعددة، والتصحيح البصري بالذكاء الاصطناعي AI.

3.7 الأتمتة: الضبط التلقائي للمصد الخلفي، والمحاذاة بالليزر، وحماية التعشيق الآمن
