Máquina cizalla explicada: conocimientos esenciales para el corte y la fabricación de chapa metálica

Qué es una cizalla y por qué es importante

Una cizalla es una máquina industrial de corte utilizada para separar chapas o placas metálicas mediante la acción controlada de una cuchilla superior y una cuchilla inferior. A diferencia del aserrado, el rectificado o el corte térmico, el cizallado elimina material aplicando una gran fuerza mecánica a lo largo de una línea de corte recta. El resultado es una pieza en bruto, tira o sección de placa limpia que puede pasar directamente a operaciones de doblado, laminado, soldadura, taladrado, fresado o ensamblaje.

En la fabricación de chapas metálicas, la cizalla suele ubicarse cerca del inicio del flujo de producción. Convierte las chapas de gran formato en tamaños manejables y ayuda a controlar la precisión de los procesos posteriores. Si el primer corte no es uniforme, todos los procesos siguientes, incluidos el doblado en plegadora, el laminado de placas, la fabricación de perfiles H, el fresado de cantos o la soldadura robotizada, pueden requerir correcciones. Por este motivo, el cizallado no es solo una etapa de corte, sino también un proceso de control dimensional.

Entre los compradores habituales se encuentran los fabricantes de estructuras de acero, las plantas de mobiliario metálico, los fabricantes de envolventes, los talleres de reparación naval, los fabricantes de maquinaria, los fabricantes de remolques, los productores de conductos HVAC y los centros generales de servicios metalúrgicos. Una cizalla adecuada puede mejorar el rendimiento, reducir la dependencia del corte manual, disminuir los reprocesos y crear un flujo de trabajo más estable tanto para la producción por lotes como para la fabricación personalizada.

Cómo funciona el proceso de cizallado

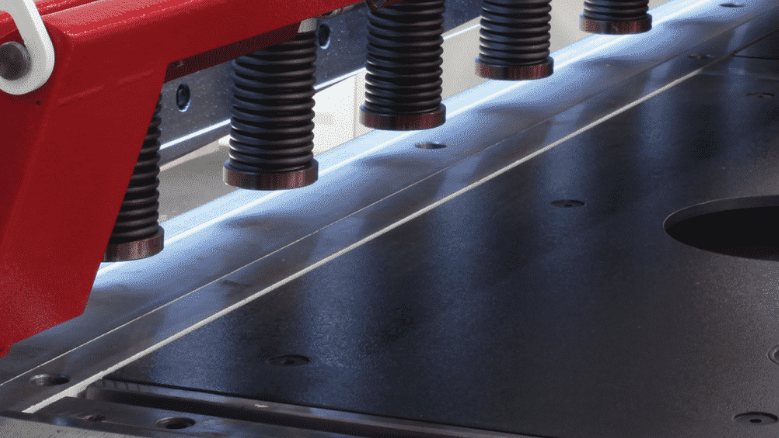

El principio de funcionamiento de una cizalla se basa en la deformación plástica y la fractura. La chapa se sujeta firmemente mediante cilindros de sujeción o abrazaderas mecánicas, mientras la cuchilla superior desciende contra la cuchilla inferior fija. A medida que las cuchillas penetran en el material, el metal primero se deforma, después se agrieta desde ambos lados y finalmente se separa. La calidad del corte depende de la holgura entre cuchillas, el ángulo de ataque, el filo de las cuchillas, la resistencia del material y la estabilidad de la sujeción.

La holgura entre cuchillas es uno de los parámetros más importantes. Una holgura demasiado pequeña aumenta la fuerza de corte, el desgaste de las cuchillas y el riesgo de arrastre del borde. Una holgura excesiva puede provocar rebabas, torsión y una deficiente rectitud. Normalmente, los operadores ajustan la holgura según el espesor y el tipo de material, como acero dulce, acero inoxidable, aluminio, chapa galvanizada o placa resistente al desgaste. Una holgura correcta protege la máquina y crea una superficie de corte más uniforme.

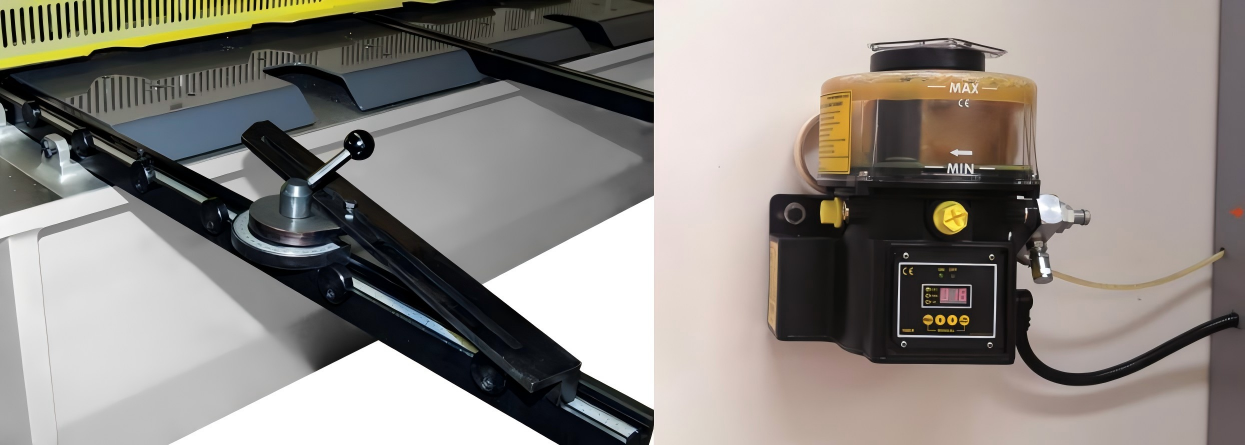

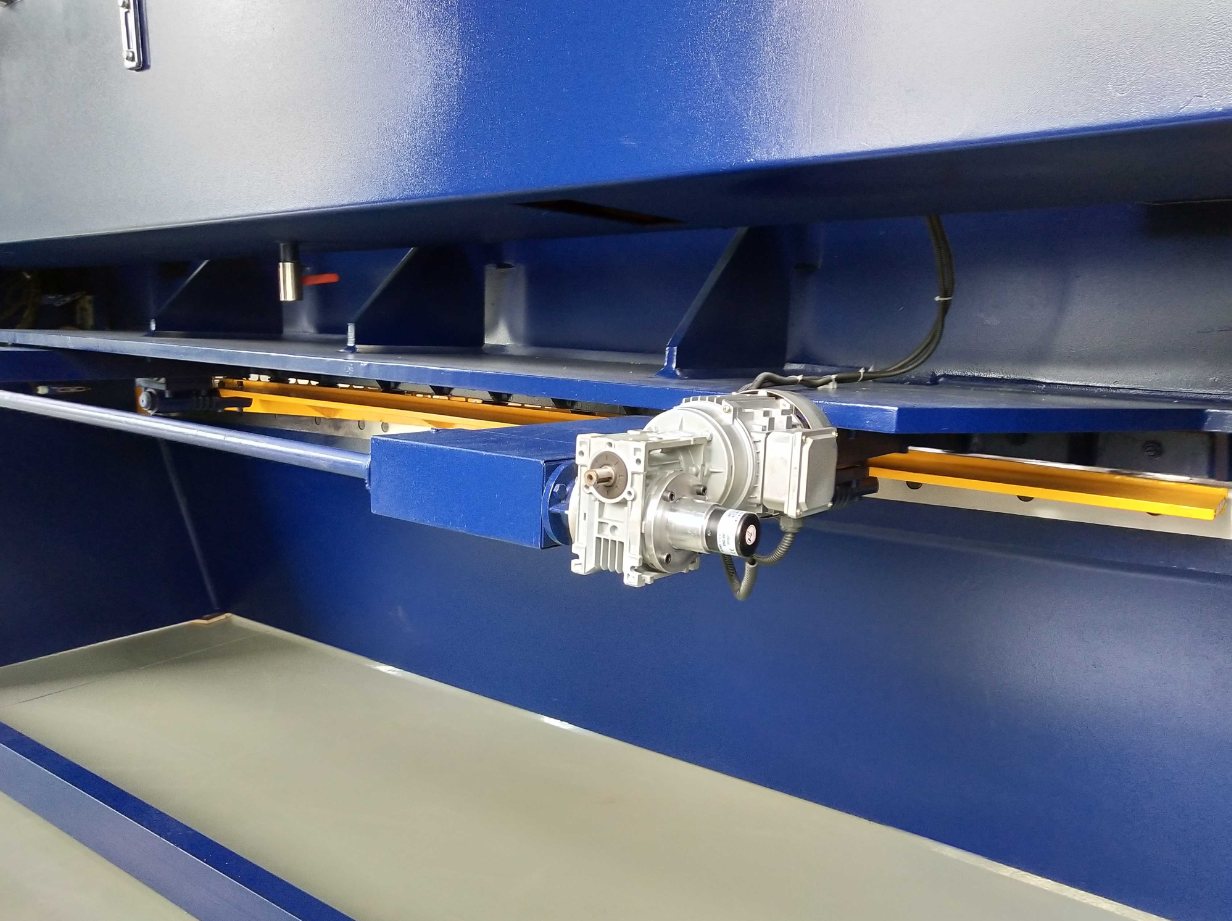

La posición del tope trasero también influye en la productividad y la repetibilidad. Un tope trasero manual puede ser suficiente para pequeños talleres y tareas de corte sencillas, mientras que los topes traseros motorizados o controlados por CNC son preferibles cuando se realizan cambios frecuentes de tamaño y se requiere una mayor precisión por lote. Los sistemas modernos pueden incluir lecturas digitales, control programable de la carrera, protecciones de seguridad, protección hidráulica contra sobrecargas y brazos de soporte frontal opcionales para reducir los errores de manipulación.

Principales tipos de cizallas

Las dos categorías industriales principales son la cizalla hidráulica de viga oscilante y la cizalla hidráulica de guillotina. El diseño de viga oscilante mueve la cuchilla superior en forma de arco. Se utiliza ampliamente para el corte general de chapas porque ofrece un equilibrio práctico entre coste, facilidad de mantenimiento y rendimiento de corte. Para muchas plantas de fabricación pequeñas y medianas, es una opción fiable para el procesamiento diario de acero al carbono y acero inoxidable de poco espesor.

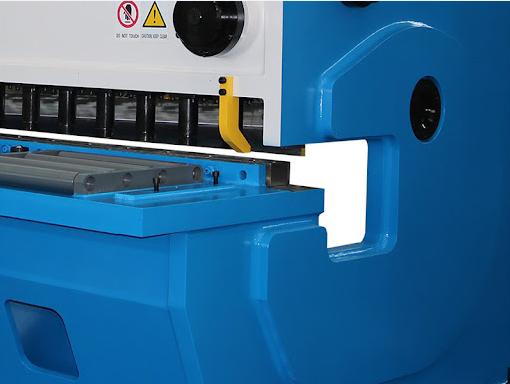

Una cizalla hidráulica de guillotina mueve la cuchilla superior de forma más vertical, normalmente con un ángulo de ataque y una separación de cuchillas ajustables. Esta estructura se selecciona habitualmente para trabajos pesados, placas más gruesas o aplicaciones que requieren un mayor control de la calidad del corte y la deformación. Puede exigir una inversión inicial más elevada, pero ofrece una mayor adaptabilidad cuando la fábrica procesa una gama más amplia de materiales o placas de mayor tamaño.

Las cizallas mecánicas, las cizallas neumáticas y las pequeñas cizallas accionadas por pedal todavía se utilizan en determinados entornos, especialmente para chapas finas o trabajos de mantenimiento. Sin embargo, las soluciones de cizallado hidráulico predominan en muchas aplicaciones industriales porque ofrecen una transmisión de fuerza más suave, protección contra sobrecargas, ajustes más sencillos y una mejor integración con las líneas de producción. El tipo adecuado debe seleccionarse según el espesor del material, el volumen de producción, los requisitos de precisión, el espacio disponible y el nivel de experiencia del operador.

Criterios de selección para compradores B2B

Al evaluar una cizalla, los compradores deben comenzar por la capacidad de corte. Esto incluye el espesor máximo, la longitud máxima de corte, la resistencia a la tracción del material previsto y el ciclo de trabajo esperado. Una máquina diseñada para un determinado espesor de acero dulce puede no ofrecer el mismo rendimiento con acero inoxidable o placas de alta resistencia. Comunicar claramente los grados de material y la carga de trabajo diaria ayuda a evitar una selección insuficiente y un desgaste prematuro.

Entre los factores relacionados con la precisión se incluyen la calidad de las cuchillas, la rigidez del bastidor, la precisión del tope trasero, la estabilidad hidráulica y la capacidad de mantener una holgura uniforme. Para los talleres que suministran piezas cortadas a plegadoras, laminadoras de placas, dispositivos de soldadura o líneas de taladrado CNC, las dimensiones repetibles suelen ser más valiosas que la velocidad máxima por sí sola. Una máquina bien seleccionada reduce los recortes secundarios y ayuda a los operadores a mantener un ritmo de producción estable.

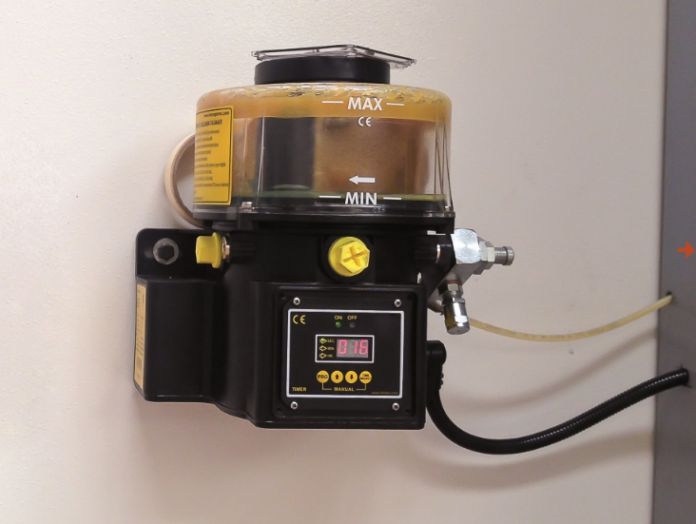

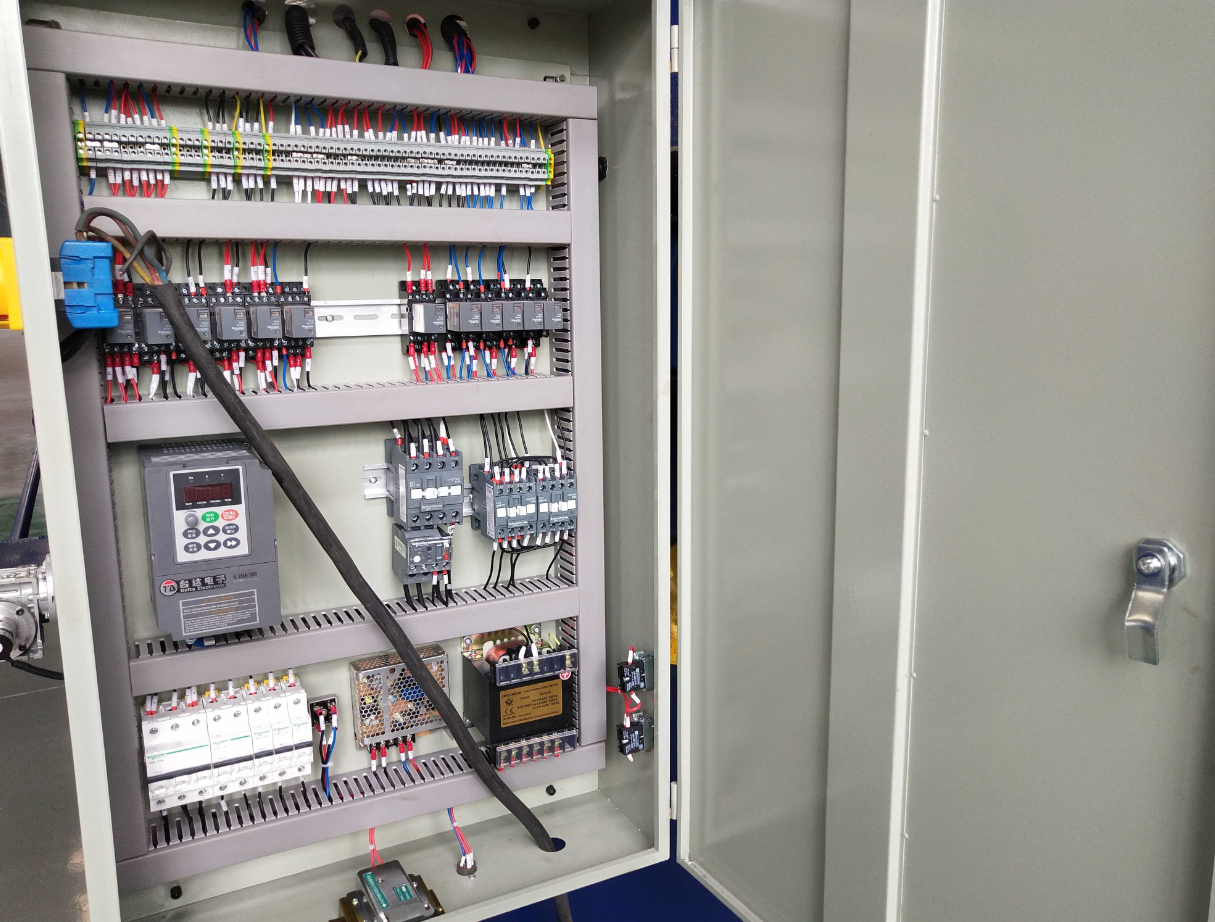

La seguridad y la facilidad de mantenimiento no deben considerarse opcionales. Entre las características prácticas se incluyen protectores frontales para los dedos, cortinas fotoeléctricas traseras cuando corresponda, funciones de parada de emergencia, protección del armario eléctrico, puntos de lubricación accesibles, componentes hidráulicos de fácil acceso e interfaces de control comprensibles. Los compradores también deben revisar la documentación, la disponibilidad de piezas de repuesto, el soporte de capacitación y los documentos de conformidad. Wuxi Armada proporciona asistencia a compradores internacionales con máquinas respaldadas por referencias de certificación ISO9001, CE y SGS, cuando corresponda al equipo suministrado y al alcance del proyecto.

Aplicaciones y contexto de proyectos internacionales

Una cizalla se utiliza siempre que se requiere cortar chapas o placas en línea recta antes del conformado o la unión. En la fabricación de acero, prepara placas de unión, rigidizadores, placas de conexión, paneles de armarios, secciones de conductos, soportes, cubiertas y protecciones para máquinas. En trabajos de fabricación más pesados, las placas cizalladas pueden enviarse a fresadoras de cantos, taladros, posicionadores de soldadura, rotadores de soldadura, máquinas de granallado o líneas de producción de perfiles H, según la estructura final.

Wuxi Armada atiende a compradores del sector de maquinaria de fabricación y procesamiento con una amplia cartera que incluye cizallas, plegadoras, laminadoras de placas, máquinas de corte por llama CNC, máquinas de corte por plasma CNC, máquinas de corte por láser de fibra CNC, manipuladores de soldadura, rotadores de soldadura, posicionadores de soldadura, equipos de ensamblaje y soldadura de perfiles H, sierras de cinta, taladros radiales, máquinas de desbarbado y equipos de doblado de tubos. Esta gama resulta útil para los clientes que desean procesos compatibles anteriores y posteriores de un mismo socio de maquinaria.

Las referencias de proyectos internacionales, como URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP, Rienzie Group, Regional engineering works, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada y Lincoln Electric-MENA, muestran el tipo de clientes industriales internacionales que requieren soluciones prácticas para la fabricación metálica. Para los proyectos de exportación, los compradores deben confirmar antes del envío el voltaje, el idioma de la interfaz, los requisitos de protección, la documentación, las condiciones de instalación y los requisitos locales de importación.

Instalación, operación y control de calidad

La instalación adecuada comienza con una cimentación estable, la nivelación correcta de la máquina, una conexión eléctrica adecuada, la verificación del aceite hidráulico y una inspección completa de la zona de las cuchillas y las protecciones. La cizalla debe colocarse dejando suficiente espacio frontal y posterior para cargar y descargar las chapas y para que el operador pueda desplazarse con seguridad. Si la planta procesa chapas largas o pesadas, los brazos de soporte frontal, los transportadores traseros, los dispositivos de elevación o las mesas de rodillos pueden mejorar la seguridad y reducir los daños durante la manipulación.

La operación diaria debe incluir la comprobación del estado de las cuchillas, la presión de los sujeta-chapas, el nivel de aceite, el movimiento del tope trasero, la respuesta de la parada de emergencia y la presencia de ruidos anormales. Los operadores deben adaptar la holgura de las cuchillas al espesor del material y evitar cortar materiales que superen la capacidad nominal. Las buenas prácticas también incluyen realizar un corte de prueba antes de trabajar por lotes, medir las primeras piezas, registrar los parámetros para pedidos repetidos y mantener la mesa de corte libre de cascarilla, recortes y objetos extraños.

El control de calidad se centra en la tolerancia dimensional, las rebabas del borde, la torsión, la escuadra y los arañazos superficiales. Si aumenta la altura de las rebabas, la causa puede ser el desgaste de las cuchillas, una holgura incorrecta, un ángulo de ataque inadecuado o una sujeción inestable. El giro periódico de las cuchillas, el afilado, el mantenimiento hidráulico, la inspección de los elementos de fijación y la calibración del tope trasero ayudan a mantener una producción uniforme. Para las fábricas que combinan el cizallado con el doblado en plegadora, la nivelación de placas, la soldadura y el fresado, esta disciplina preventiva reduce el error acumulado en toda la ruta de fabricación.

Coste total de propiedad y ROI

El precio de compra de una cizalla es solo una parte del coste total de propiedad. Los compradores también deben evaluar la vida útil de las herramientas, la fiabilidad del sistema hidráulico, la disponibilidad de los componentes eléctricos, el consumo energético, la mano de obra de instalación, la capacitación de los operadores, las cuchillas de repuesto, el cambio de aceite, el tiempo de inactividad por mantenimiento y la tasa de desperdicio. Una máquina de menor precio puede resultar costosa si produce piezas en bruto inconsistentes, requiere ajustes frecuentes o no dispone de un soporte de piezas oportuno.

El retorno de la inversión suele proceder de un corte más rápido, un menor número de piezas en bruto subcontratadas, la reducción de los reprocesos, un mejor aprovechamiento del material y un mayor control de la programación. Para las plantas que ya utilizan plegadoras, laminadoras de placas, líneas de soldadura o máquinas de corte CNC, incorporar o actualizar una cizalla puede eliminar un cuello de botella en la etapa de preparación del material. El cálculo del ROI debe comparar el tiempo de mano de obra actual, el coste de subcontratación, los desperdicios, los retrasos en las entregas y el volumen anual de corte previsto.

Un enfoque práctico de adquisición consiste en definir tres escenarios: carga de trabajo actual, crecimiento previsto y demanda máxima ocasional. La máquina seleccionada debe manejar cómodamente la producción normal y conservar cierta capacidad de reserva. Wuxi Armada puede ser considerada por los compradores que necesitan no solo una solución de cizallado, sino también equipos de fabricación relacionados, lo que permite analizar la compatibilidad de los procesos, la planificación de la distribución y la futura ampliación, en lugar de comprar máquinas aisladas sin tener en cuenta el contexto productivo.

Tendencias futuras del cizallado de chapas metálicas

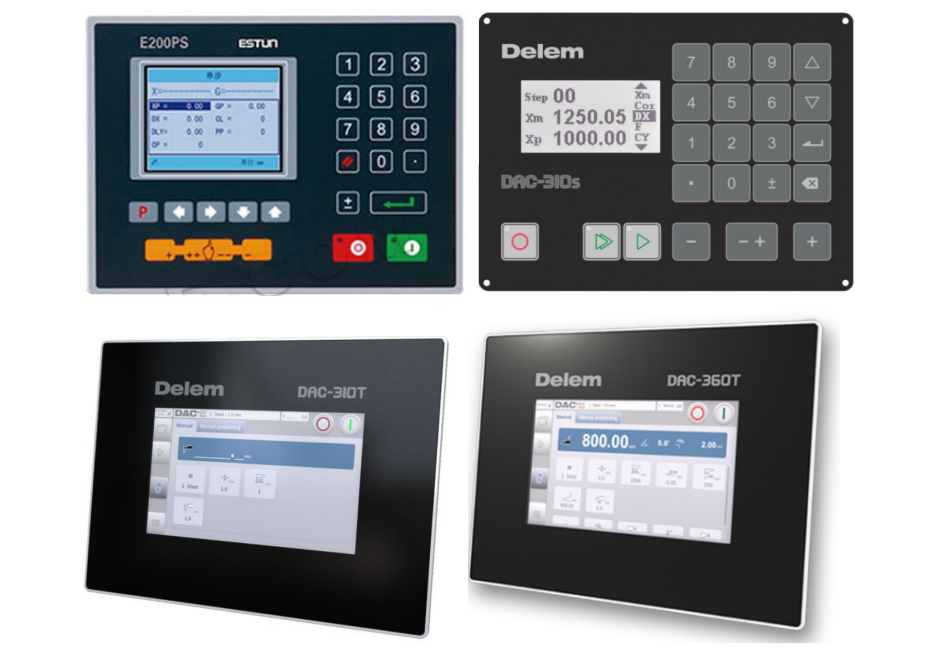

El mercado de las cizallas avanza hacia una operación más sencilla, una mejor repetibilidad, una mayor seguridad y una integración más sólida con los flujos de fabricación digital. Los topes traseros CNC, los controles con pantalla táctil, el almacenamiento de recetas, el ajuste automático de la holgura de las cuchillas y el registro de datos de producción son cada vez más habituales. Estas funciones ayudan a reducir la dependencia de la memoria del operador y favorecen la fabricación de lotes mixtos, en la que se procesan diferentes tamaños y materiales de chapa durante el mismo turno.

Otra tendencia es la combinación de procesos. Muchas fábricas comparan actualmente el cizallado con el corte por láser, el corte por plasma y el corte por llama. El corte térmico ofrece flexibilidad para contornos complejos, mientras que el cizallado sigue siendo muy eficiente para cortes rectos y piezas rectangulares en bruto. Las mejores plantas suelen utilizar ambos métodos: una cizalla para la preparación rápida de cortes rectos y sistemas de corte CNC para piezas perfiladas. Este enfoque equilibrado mejora la capacidad sin utilizar un proceso costoso para cada corte sencillo.

La sostenibilidad y el valor durante todo el ciclo de vida también influyen en las decisiones de compra. Los compradores buscan cada vez más máquinas con bastidores duraderos, sistemas hidráulicos fáciles de mantener, motores eficientes, piezas de desgaste reemplazables y documentación de servicio clara. A medida que los fabricantes internacionales afrontan plazos de entrega más cortos y pedidos más variados, la cizalla más valiosa será aquella que combine un rendimiento mecánico estable, una operación segura, un servicio predecible y compatibilidad con toda la línea de fabricación.
