Сверлильно-фрезерный станок: полное руководство по типам, функциям и промышленному применению в 2026 году

Что такое сверлильно-фрезерный станок

Сверлильно-фрезерный станок представляет собой систему для обработки металла, предназначенную для выполнения как обработки отверстий, так и обработки поверхностей или профилей на одной конструкции. В условиях промышленного производства он может сверлить, растачивать, зенковать, нарезать резьбу, прорезать пазы, обрабатывать торцевые поверхности или выполнять интерполяцию элементов — в зависимости от мощности шпинделя, управления подачей, используемого инструмента и конфигурации станка.

Основное преимущество сверлильно-фрезерного станка заключается в объединении технологических операций. Вместо перемещения заготовки между отдельными сверлильными и фрезерными станками производители могут сократить количество циклов зажима, повысить стабильность позиционирования и уменьшить сроки производства. Это особенно важно при обработке стальных плит, фланцев, трубных решёток, конструкционных элементов и деталей средних и крупных размеров.

С точки зрения промышленных стандартов покупатели обычно оценивают точность шпинделя, жёсткость стола или портала, повторяемость перемещения по осям, стабильность подачи, систему смазки, защитные ограждения, электробезопасность и комплект документации. Для экспортных проектов такие сертификаты, как ISO9001 и CE, а также поддержка инспекций, связанных с SGS, повышают уверенность в качестве контроля и готовности продукции к отгрузке.

В секторе производственного и обрабатывающего оборудования сверлильно-фрезерный станок часто занимает промежуточное положение между традиционным радиально-сверлильным оборудованием и более автоматизированными решениями на базе станков с ЧПУ. Поэтому он подходит мастерским, которым требуется более широкий функционал, чем у специализированной дрели, но не нужна избыточная сложность для каждой производственной задачи.

Принцип работы технологии

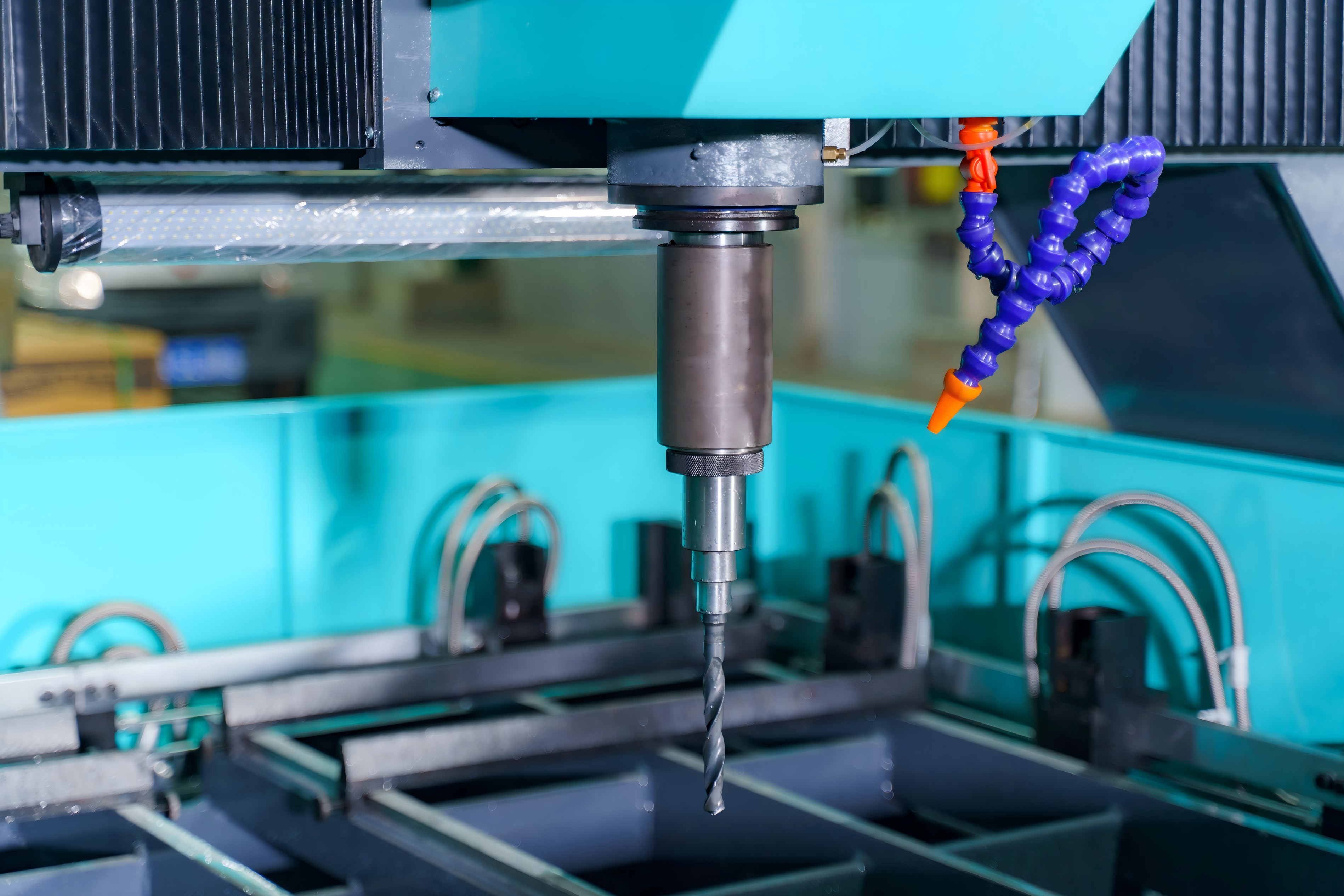

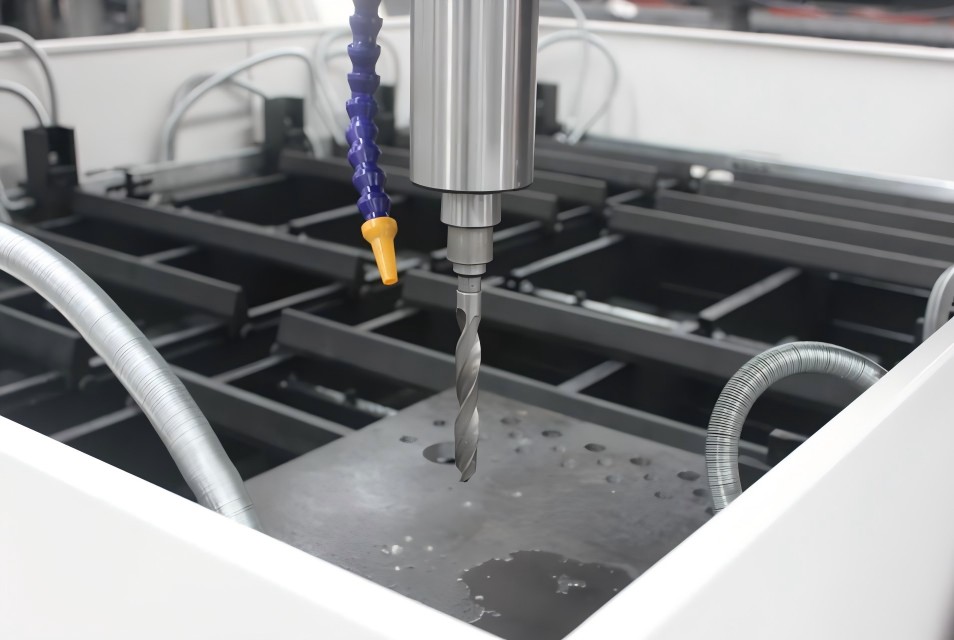

Принцип работы основан на сочетании управляемого вращения шпинделя с линейным перемещением по одной или нескольким осям. При сверлении шпиндель перемещается вертикально в материал, а скорость и подача согласуются с диаметром инструмента, твёрдостью заготовки и состоянием охлаждающей жидкости. При фрезеровании фреза удаляет материал в боковом направлении или по плоскости, формируя плоские поверхности, пазы, кромки или контурные элементы.

Производительность станка зависит от взаимодействия крутящего момента шпинделя, жёсткости конструкции, стабильности направляющих и согласованности работы сервоприводов. Если рама деформируется под нагрузкой или система подачи не обеспечивает плавного управления, ухудшаются как качество отверстий, так и чистота фрезерованной поверхности. Поэтому промышленные покупатели внимательно изучают конструкцию станины, жёсткость портала, подшипники и качество приводов.

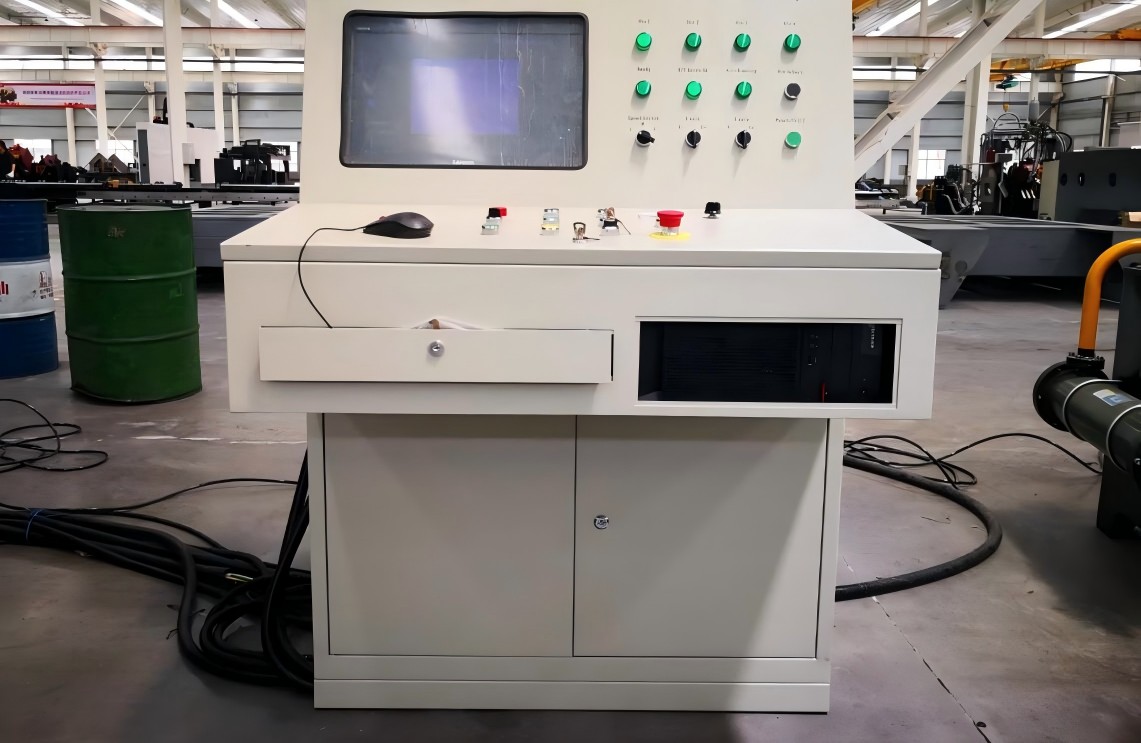

В моделях с ЧПУ система управления хранит программы обработки деталей, управляет позиционированием по координатам и автоматизирует повторяющиеся циклы. Датчики, системы смазки, подача охлаждающей жидкости и функции управления инструментом дополнительно повышают стабильность. При обработке плит и фланцев такая автоматизация особенно полезна, поскольку схемы отверстий, подготовка кромок и торцевание часто повторяются в разных производственных партиях.

Родственным решением в этой категории является высокоскоростной сверлильно-фрезерный станок с ЧПУ для стальных плит, фланцев и трубных решёток. Такая конструкция широко востребована, когда пользователям необходимы более точный контроль шага отверстий, сокращение ручной разметки и более высокая производительность при изготовлении сборных конструкций, используемых в энергетике, стальном строительстве и цепочках поставок тяжёлого оборудования.

Основные типы и ключевые функции

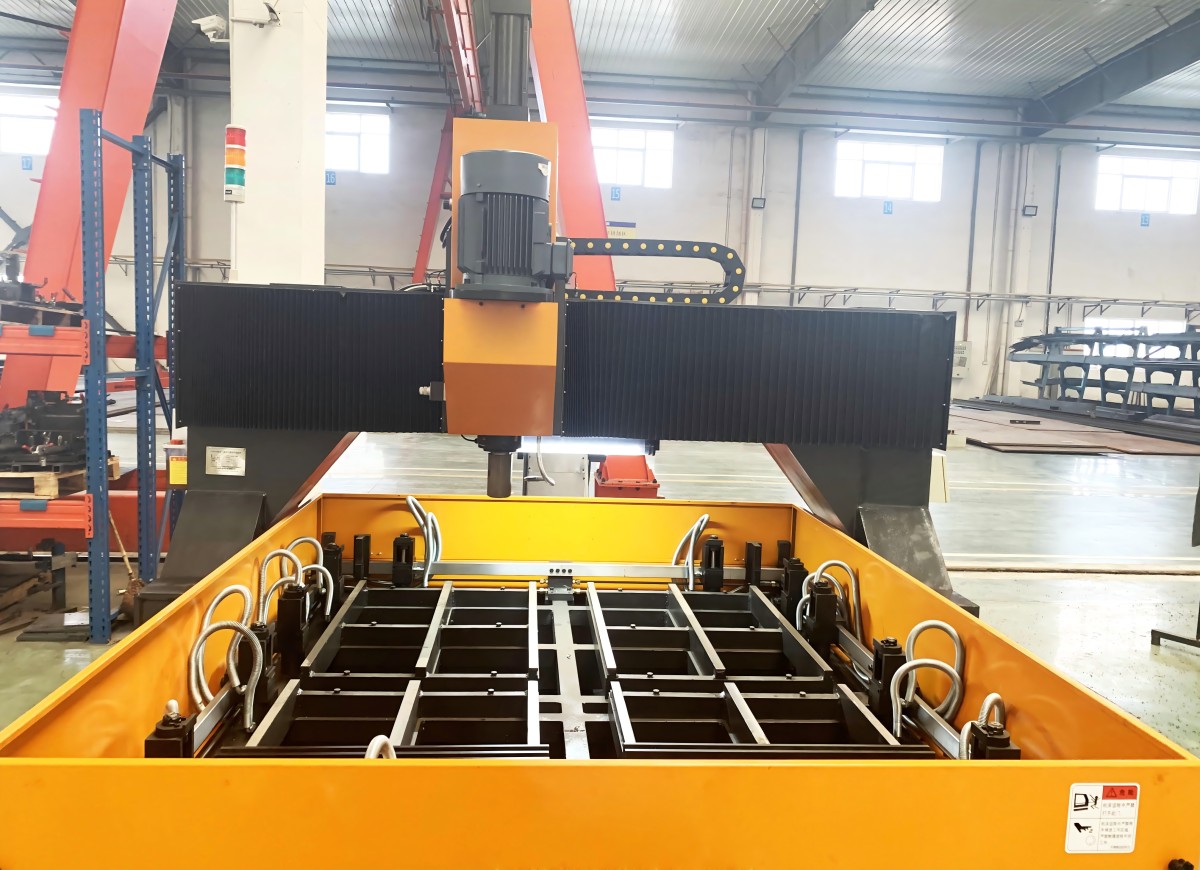

Наиболее распространённая классификация включает настольные, револьверные, станки с неподвижной станиной, радиальные и портальные станки с ЧПУ. Небольшие ручные или полуавтоматические установки подходят для ремонтных мастерских, инструментальных участков и мелкосерийного производства. Более тяжёлые станки с неподвижной станиной или портальной конструкцией выбирают для крупных плит, длинных компонентов и задач, где жёсткость и рабочий ход важнее компактных размеров.

Радиально-сверлильный станок может охватывать большую рабочую зону благодаря гибкому позиционированию головки, однако его возможности фрезерования ограничены по сравнению со специализированными фрезерными конструкциями. В отличие от него, специально разработанный сверлильно-фрезерный станок объединяет более точное управление осями и более широкие технологические возможности, что делает его более подходящим для деталей, требующих одновременно точного расположения отверстий и обработки поверхностей.

Сверлильно-фрезерные станки с ЧПУ обычно поддерживают сверление, нарезание резьбы, растачивание плоскостей, зенкование, фрезерование карманов, зачистку кромок и ограниченную контурную обработку. В зависимости от конструкции они могут обрабатывать стальные плиты, соединительные детали двутавровых балок, фланцы, опорные плиты, трубные решётки и сварные конструкции. Правильный выбор типа зависит от размеров заготовки, допусков и ритма производства.

Для производителей, работающих со строительными металлоконструкциями или оборудованием, связанным с производством сосудов под давлением, выбор станка часто связан с соседним оборудованием, включая торцефрезерные станки, кромкофрезерные станки, линии производства двутавровых балок, системы резки с ЧПУ и оборудование для перемещения плит. Более широкий ассортимент Wuxi Armada полезен в таких случаях, поскольку покупатели могут согласовать сверлильно-фрезерный станок с предшествующими операциями резки и последующими сварочными процессами.

Кто использует оборудование и почему это важно

К основным пользователям сверлильно-фрезерных станков относятся производители стальных конструкций, мастерские по изготовлению сосудов под давлением, поставщики для судостроения, промышленные субподрядчики, производители оборудования и предприятия, ориентированные на техническое обслуживание. Эти пользователи часто работают с индивидуальными чертежами, среднесерийным производством и требованиями к размерам, из-за чего отдельные ручные операции становятся неэффективными.

Значение этого оборудования очевидно: оно сокращает количество перемещений, повышает повторяемость и обеспечивает более предсказуемое планирование. Когда один станок может последовательно выполнять операции сверления и фрезерования, мастерская получает более качественную прослеживаемость деталей и меньше зависит от навыков оператора при разметке. Это имеет коммерческое значение при сжатых сроках и высокой стоимости брака.

По сравнению с традиционными отдельными операциями интегрированный сверлильно-фрезерный станок также может повысить эффективность использования производственной площади. Меньшее количество повторных зажимов означает меньше ошибок позиционирования, а программирование ЧПУ помогает стандартизировать результат в разных сменах. Это не является универсальной заменой обрабатывающим центрам, но часто представляет собой более практичный выбор для крупных сварных заготовок и задач по обработке стали.

Для покупателей, приобретающих оборудование у Wuxi Armada, преимущество заключается не столько в одной изолированной машине, сколько в опыте работы с технологическими линиями. Поскольку компания поставляет сварочные манипуляторы, вращатели, станки для резки, торцефрезерные и кромкофрезерные станки, радиально-сверлильные станки и оборудование для двутавровых балок, рекомендации можно адаптировать к реальному производственному потоку, а не только к абстрактным техническим характеристикам.

Как выбрать подходящий станок

Выбор следует начинать с заготовки, а не с каталога. Покупателю необходимо определить максимальный размер плиты, марку материала, диапазон толщины, диаметр отверстий, допуск на расстояние между отверстиями, глубину фрезерования и ожидаемый годовой объём производства. Станок, который выглядит экономичным на бумаге, может оказаться ограничивающим, если размер стола, рабочий ход осей или крутящий момент шпинделя не соответствуют реальному набору задач.

Следующий аспект — технологические возможности. Необходимо выяснить, должен ли сверлильно-фрезерный станок поддерживать нарезание резьбы, зенкование, интерполяцию, торцевое фрезерование или автоматическую смену инструмента. Также следует подтвердить язык системы управления, способ раскроя или программирования, конфигурацию системы охлаждения, удаление стружки и стандартное или индивидуальное исполнение приспособлений. Эти факторы влияют как на время запуска, так и на зависимость от оператора.

Качество изготовления заслуживает не меньшего внимания. Следует изучить конструкцию рамы, тип направляющих, бренд или класс шпинделя, электрические компоненты, способ смазки, защиту корпуса и доступность для обслуживания. Для экспортных покупателей также целесообразно проверить планирование запасных частей, руководства, оперативность удалённой поддержки и наличие инспекционных записей до отгрузки.

Полезный подход к покупке — сопоставить текущие потребности с прогнозом загрузки на ближайшие два-три года. Если предприятие ожидает увеличения объёма работ со сварными стальными конструкциями, трубными решётками или фланцами, сверлильно-фрезерный станок с ЧПУ и более высоким уровнем автоматизации может обеспечить лучшую отдачу, чем ручная установка. Обычно правильным является решение, при котором производственные мощности соответствуют реалистичному росту заказов.

Применение, стандарты и контекст международных проектов

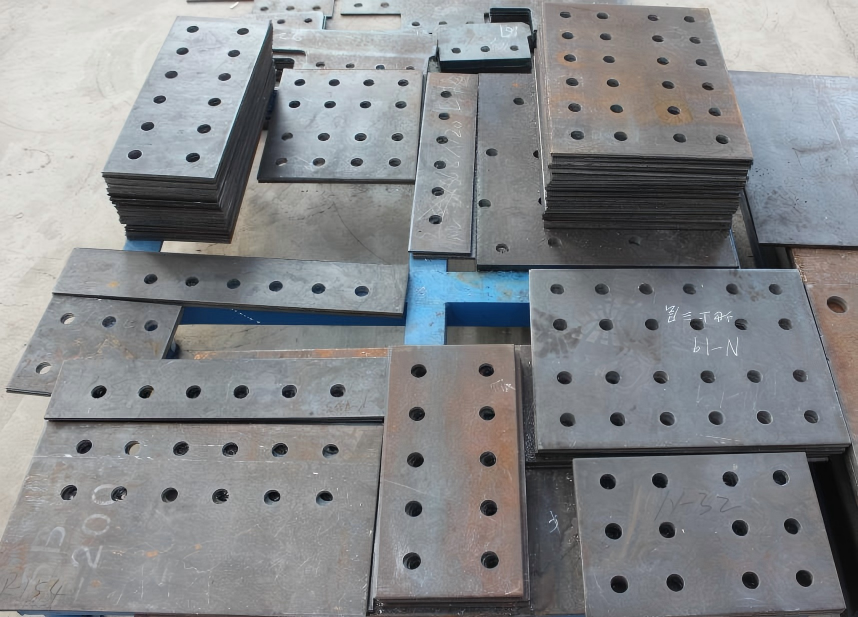

К типичным применениям сверлильно-фрезерных станков относятся обработка стальных плит, обработка схем отверстий во фланцах, подготовка трубных решёток, чистовая обработка опорных плит, изготовление соединительных элементов металлоконструкций и сборных конструкций, требующих одновременно точных отверстий и качественно обработанных поверхностей. Такие детали используются в строительстве стальных конструкций, энергетическом оборудовании, транспортной инфраструктуре, морском снабжении и общем производстве тяжёлых конструкций.

При международных закупках доступ на рынок обеспечивается практическим соблюдением требований, а не маркетинговыми заявлениями. Покупатели обычно ожидают прослеживаемого контроля производства, дисциплины инспекций, пригодности упаковки для экспорта и общего соответствия требованиям электрической и механической безопасности. Wuxi Armada указывает наличие сертификатов ISO9001, CE и SGS, которые являются важными сигналами доверия при оценке организации производства и готовности к трансграничным закупкам.

Список клиентов компании, включая URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, BatysMunaiGazZhabdyktary LLP, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA, свидетельствует об опыте работы с различными регионами и промышленными условиями. Это важно, поскольку условия монтажа, квалификация операторов и стандарты материалов могут значительно различаться от рынка к рынку.

Практическое значение это приобретает при производстве по типу проекта. Покупатель, занимающийся тяжёлыми стальными конструкциями, может объединить CNC газоплазменную или плазменную резку, сверление и фрезерование, сборку двутавровых балок, сварку и дробеструйную обработку в единую технологическую цепочку. В таких условиях координация поставщиками нескольких категорий оборудования может уменьшить количество проблем на стыках при планировании, поставке и вводе в эксплуатацию.

Производство, монтаж и контроль качества

Надёжность сверлильно-фрезерного станка зависит от соблюдения технологических этапов производства: изготовления рамы, механической обработки деталей, чувствительных к напряжениям, сборки шпинделя и осей, интеграции электрической системы, выверки, пробного запуска и инспекции. Конкретный процесс различается в зависимости от типа станка, однако основная цель заключается в обеспечении стабильной жёсткости и точности перемещений под промышленной нагрузкой, а не только в приемлемом внешнем виде при приёмке на заводе.

Контроль качества должен быть сосредоточен на измеряемых параметрах, таких как точность перемещения осей, биение шпинделя, повторяемость позиционирования, подача смазки, работа системы охлаждения, уровень шума, вибрация и результаты пробной обработки на репрезентативном материале. Для моделей с ЧПУ также следует проверить стабильность программного обеспечения, способ импорта программ, логику аварийных сигналов и процедуры резервного копирования. Эти проверки полезнее, чем опора только на характеристики из каталога.

Планированию монтажа часто уделяют недостаточно внимания. До поставки необходимо подтвердить состояние фундамента, возможности подъёма и перемещения, параметры электропитания, наличие сжатого воздуха, организацию обращения с охлаждающей жидкостью, удаление стружки и зоны безопасности операторов. После установки следует документально оформить выверку и ввод в эксплуатацию, а также обучить операторов работе с инструментом, настройке параметров и ежедневным процедурам осмотра.

Для мастерских, создающих более полную технологическую линию, поставщик с опытом работы с сопутствующим оборудованием может упростить внедрение. Опыт Wuxi Armada в области оборудования для резки, сварки, обработки балок, фрезерования и сверления помогает покупателям координировать взаимодействие между станками, особенно когда материал проходит путь от подготовки исходной плиты до готовой сборной конструкции.

Техническое обслуживание, стоимость и будущие тенденции

Техническое обслуживание должно выполняться регулярно, а не только после возникновения неисправности. Ежедневные проверки обычно включают уровень смазки, состояние охлаждающей жидкости, накопление стружки, звук работы шпинделя и чистоту приспособлений. Еженедельные и ежемесячные процедуры обычно охватывают проверку люфта, состояние крепёжных элементов, фильтры, чистоту электрического шкафа и подтверждение калибровки. Правильный интервал обслуживания зависит от режима эксплуатации, типа материала и уровня загрязнения окружающей среды.

С точки зрения закупок совокупная стоимость владения включает не только цену станка. Расход инструмента, время наладки, квалификация персонала, сроки поставки запасных частей, энергопотребление, риск простоев, занимаемая площадь и уровень брака — всё это влияет на фактическую стоимость сверлильно-фрезерного станка. Более низкая первоначальная цена может обернуться дополнительными расходами, если станку не хватает жёсткости, технической поддержки или соответствия технологическому процессу.

Рентабельность инвестиций повышается, когда покупатели подбирают возможности станка под повторяющиеся коммерческие задачи. Для мелкосерийного производства наилучший результат часто обеспечивают гибкое программирование ЧПУ, быстрая установка приспособлений и стабильная работа с несколькими семействами деталей, а не предельная скорость только для одной операции. Поэтому анализ ценового фактора всегда следует связывать с качеством выпуска и надёжностью соблюдения графика.

В перспективе 2026 года основными тенденциями являются более глубокая интеграция ЧПУ, ускоренное программирование раскроя деталей, улучшенная удалённая диагностика, более эффективное управление стружкой и охлаждающей жидкостью, а также более широкое применение комбинированных технологических линий. Покупателям, оценивающим сверлильно-фрезерный станок сегодня, следует учитывать не только текущую производственную мощность, но и то, насколько легко станок можно интегрировать в более цифровую, прослеживаемую и готовую к автоматизации производственную среду.
