Máquina CNC de taladrado y fresado de alta velocidad para placas de acero/ bridas/ placas tubulares
2.Esta máquina es una máquina perforadora y fresadora CNC de alta velocidad con pórtico móvil. Se utiliza principalmente para perforar, roscar y fresar piezas de trabajo como placas de acero, bridas, intercambiadores de calor, placas tubulares y coronas de orientación. Se pueden utilizar brocas de carburo para perforación de alta velocidad con refrigeración interna. Esta máquina está equipada con control de bus del sistema CNC KND o Siemens, de operación conveniente, puede lograr automatización, alta -precisión, multi -variedad, producción de pequeño y mediano -tamaño.
Parámetros del producto
1.Introducción de la máquina perforadora y fresadora CNC de alta velocidad para placas de acero/ bridas/ placas tubulares

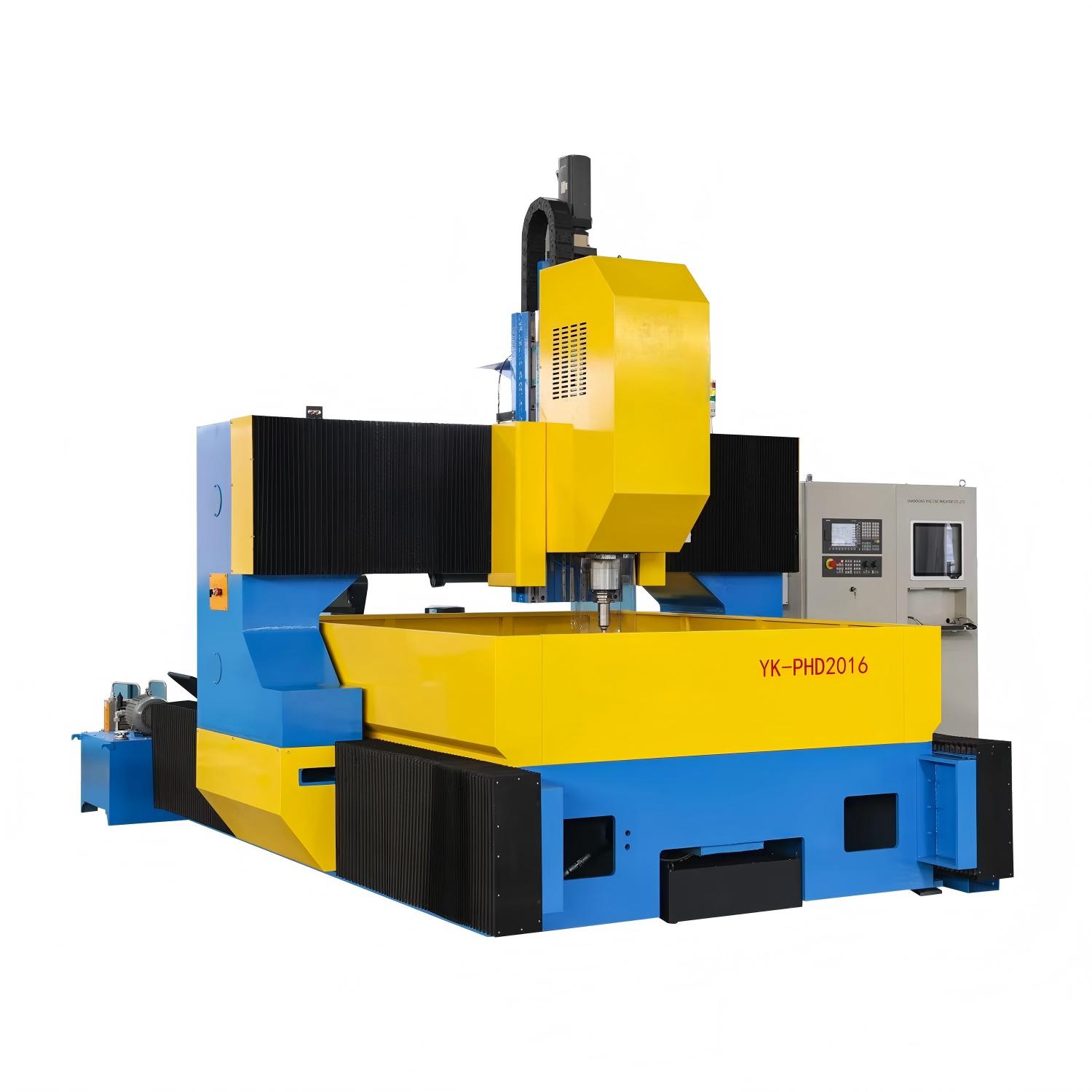

Modelo:YK-PHD1010/ YK-PHD1616/ YK-PHD2016/ YK-PHD3016/ YK-PHD4016
Esta máquina es una máquina perforadora y fresadora CNC de alta velocidad con pórtico móvil. Se utiliza principalmente para perforar, roscar y fresar piezas de trabajo como placas de acero, bridas, intercambiadores de calor, placas tubulares y coronas de orientación. Se pueden utilizar brocas de carburo para perforación de alta velocidad con refrigeración interna. Esta máquina está equipada con control de bus del sistema CNC KND o Siemens, de operación conveniente, puede lograr automatización, alta -precisión, multi -variedad, producción de pequeño y mediano -tamaño.
2.Parámetro técnico paramáquina perforadora y fresadora CNC de alta velocidadpara placas de acero/ bridas/ placas tubulares:
3.Características de máquina perforadora y fresadora CNC de alta velocidad para placas de acero/ bridas/ placas tubulares:
3.1 Esta máquina tiene como objetivo perforar agujeros en la placa metálica de estructuras de acero de construcción, torres eléctricas de hierro y equipos petroquímicos. Adopta una estructura de tipo pórtico. Los ejes X, Y y Z son accionados por servomotor mediante tornillo guía de bolas preciso. Posiciona de forma automática, precisa y rápida, y finaliza el proceso de perforación automáticamente.
3.2 El sistema de control de esta máquina adopta el sistema de control KND o SIEMENS, que es fácil para un operador nuevo incluso sin mucha experiencia.

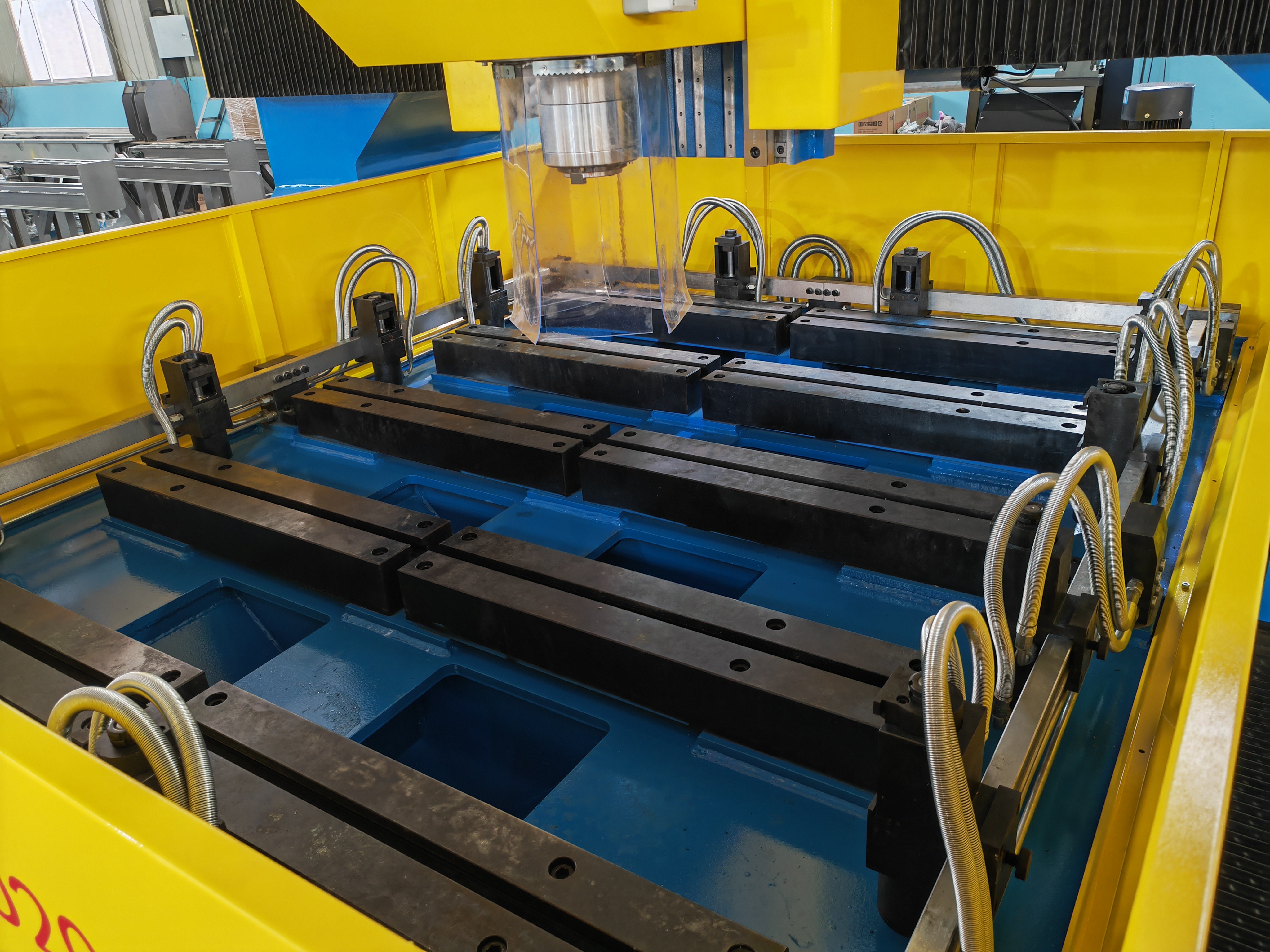

3.3 El sistema automático de eliminación de virutas y refrigeración por circulación reduce el tiempo improductivo y la intensidad de trabajo. El operador solo necesita cargar y descargar la pieza de trabajo y cambiar las brocas.

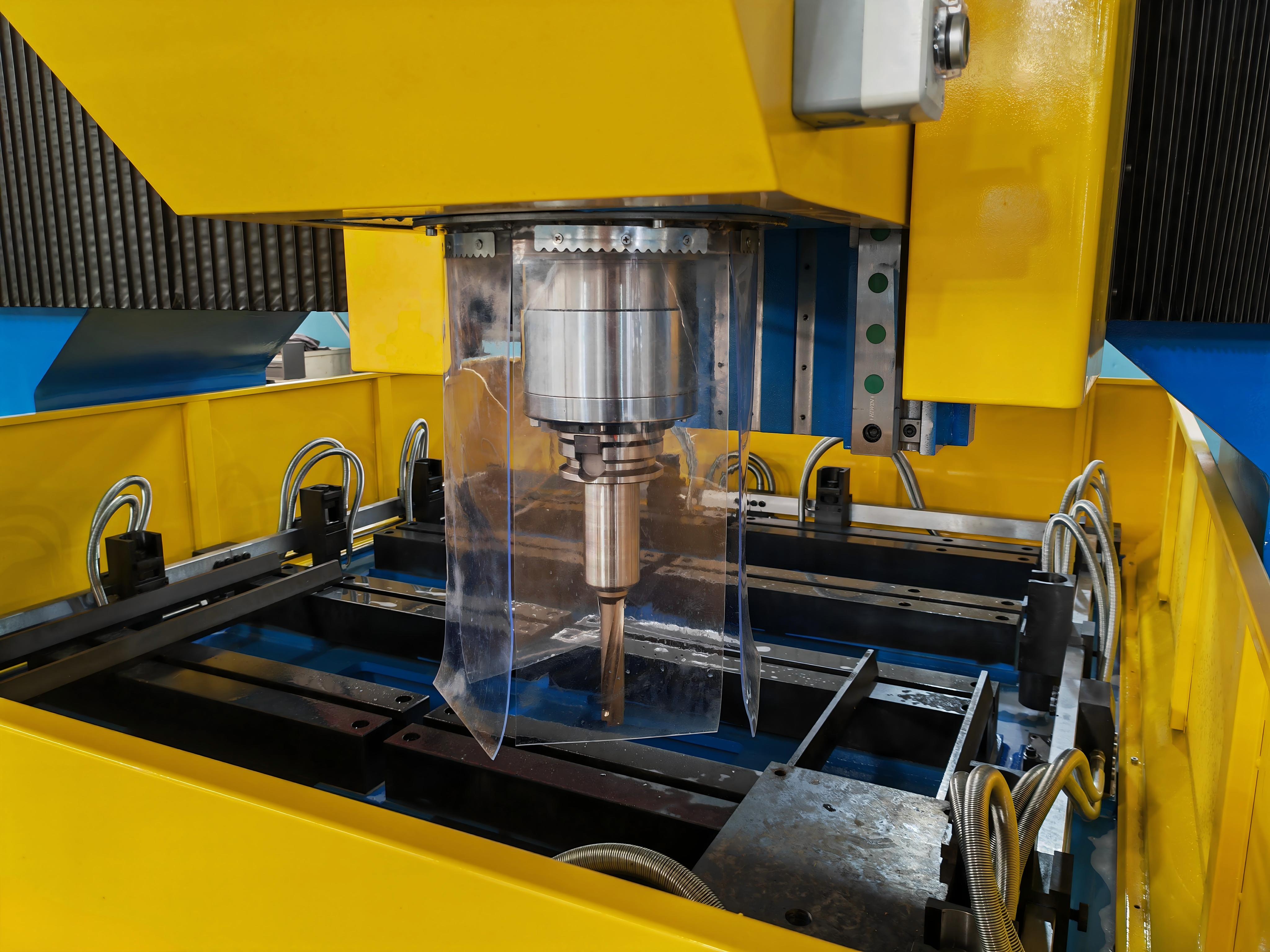

3.4 La máquina utiliza husillo Taiwan BT40/BT50, tipo de refrigeración interna, husillo de alta precisión. Puede utilizar broca de carburo. La máquina también adopta cilindro neumático de herramientas, para facilitar el cambio de herramientas. El motor principal del husillo de gran potencia es accionado por correa de sincronización servo. Esto puede soportar un amplio rango de velocidad de rotación.
3.5 Esta máquina perforadora CNC está diseñada de acuerdo con las características de la pieza de trabajo y los requisitos de precisión; tiene forma compacta y es flexible, cumple mejor los requisitos de procesamiento. Ya sea que los agujeros estén dispuestos en círculo o en línea recta, puede terminar el trabajo rápida y precisamente. Por lo tanto, esta máquina es una opción rentable.
