Máquina perforadora 3D para vigas H
Parámetros del producto
1.Introducción de la máquina perforadora 3D para vigas H:
Esta máquina herramienta se utiliza principalmente para operaciones de perforación en acero en H, acero en canal y vigas tipo cajón, y se aplica ampliamente en industrias como edificios de estructura de acero, puentes y aparcamientos. La máquina perforadora tridimensional CNC de acero de 7 ejes utiliza siete servomotores para lograr el posicionamiento de perforación en dos direcciones verticales, una dirección horizontal y una dirección longitudinal, así como el avance servo para tres ejes principales. En las tres superficies de perforación, cada superficie tiene un eje principal de perforación, y cada eje principal de perforación en cada superficie está accionado por un motor de frecuencia variable. El eje principal de perforación es un eje principal de perforación accionado por servo. Cuando los diámetros de los orificios en cada superficie son iguales, los orificios de las tres superficies pueden procesarse después de que la pieza de trabajo pase una vez por el equipo, lo que da como resultado una alta eficiencia y una elevada precisión de posición de los orificios. Es un equipo indispensable para garantizar la calidad en la industria de fabricación de estructuras de acero.
2.Parámetros técnicos de la máquina perforadora 3D para vigas H
3.Características de la máquina perforadora 3D para vigas H:

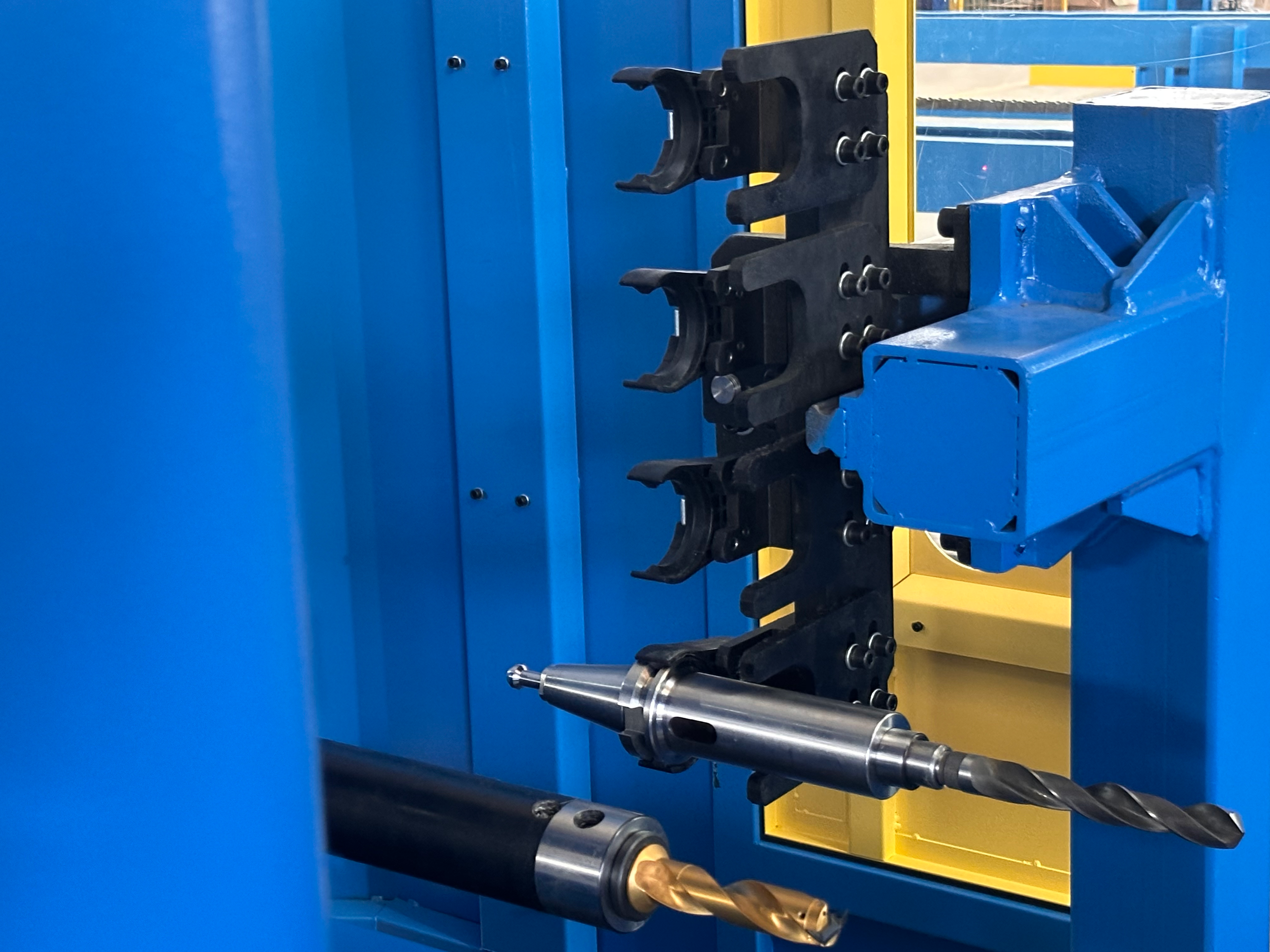

3.1 Toda la máquina adopta un diseño integrado optimizado, con un cuerpo de máquina y unidades de perforación de alta calidad, que garantizan una alta estabilidad y una alta rigidez durante la perforación a alta velocidad. Esta máquina se compone principalmente de máquina principal, mesa deslizante CNC (3), caja de husillo de perforación (3), dispositivo de sujeción, dispositivo de detección, sistema de refrigeración, caja de virutas, estación hidráulica, sistema de lubricación, almacén de herramientas (opcional), unidad de marcado (opcional)
3.2 La máquina principal está soldada con tubo cuadrado. La estructura de la máquina principal está reforzada en las zonas donde la tensión es mayor. Después de la soldadura, se realizó un tratamiento de envejecimiento artificial. Todo esto garantiza la estabilidad de la máquina principal y, por tanto, asegura la precisión de toda la máquina
3.3 Hay tres mesas deslizantes CNC: mesa deslizante CNC del lado fijo, mesa deslizante CNC del lado móvil y mesa deslizante CNC intermedia. Las tres mesas deslizantes son similares en estructura y están compuestas por placa deslizante, mesa deslizante y sistema de accionamiento servo

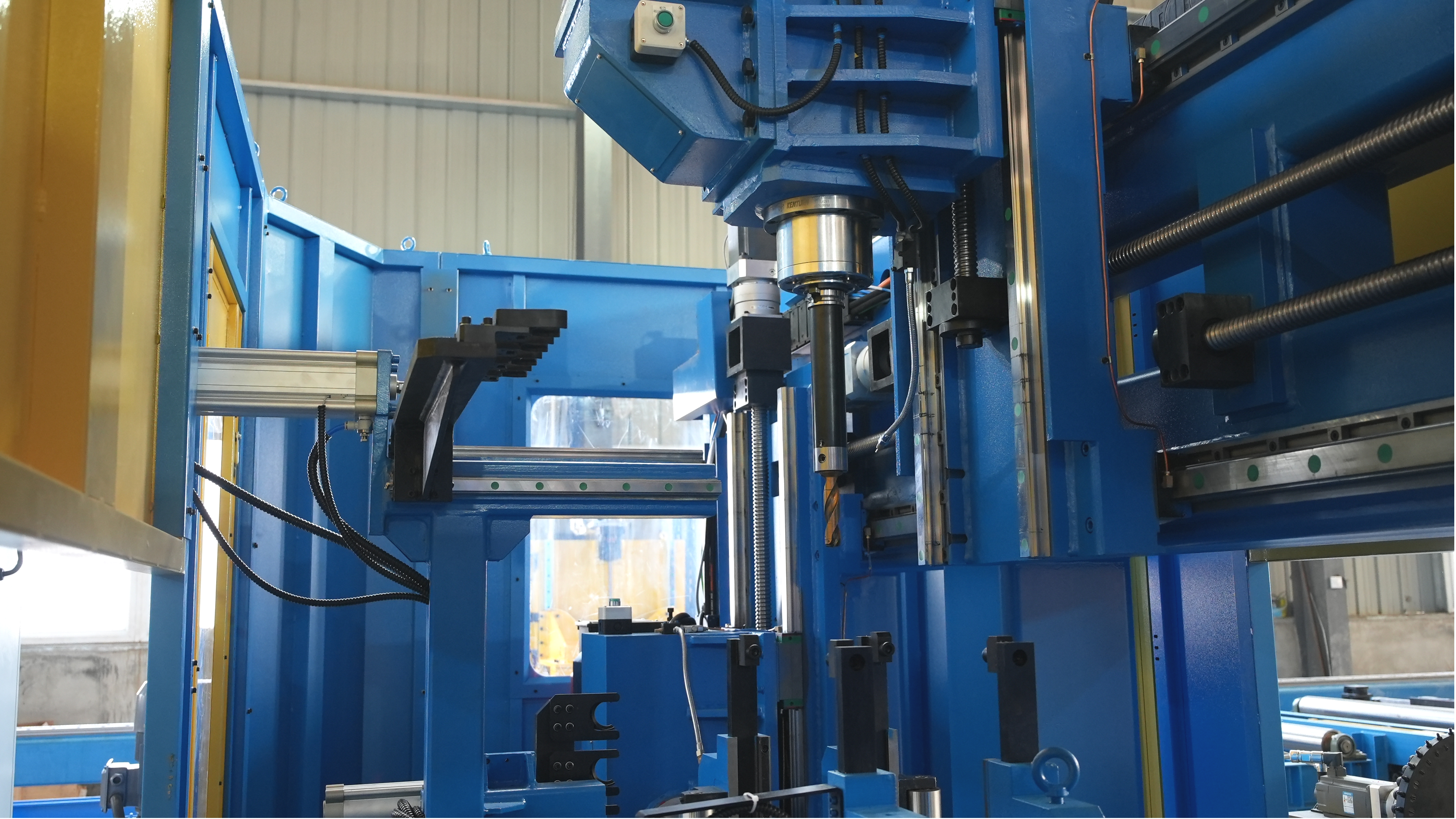

3.4 Hay seis ejes CNC en las tres mesas deslizantes, incluidos tres ejes CNC de avance y tres ejes CNC de posicionamiento. Cada eje CNC está guiado por una guía lineal de rodadura precisa, accionado por servomotor de CA y husillo de bolas, lo que garantiza la precisión de posicionamiento

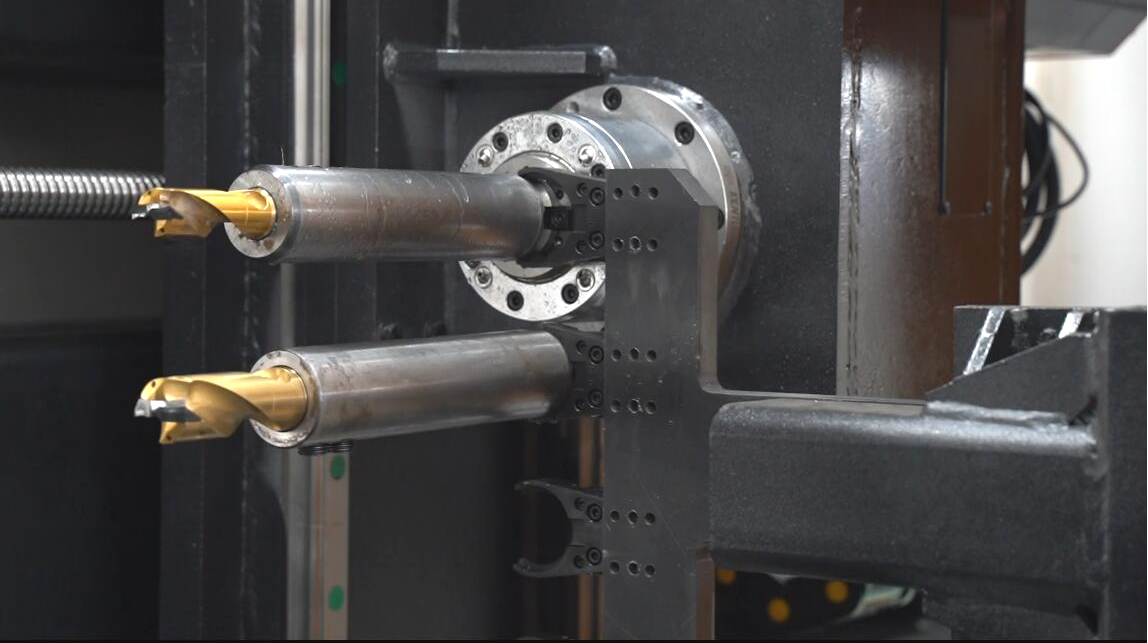

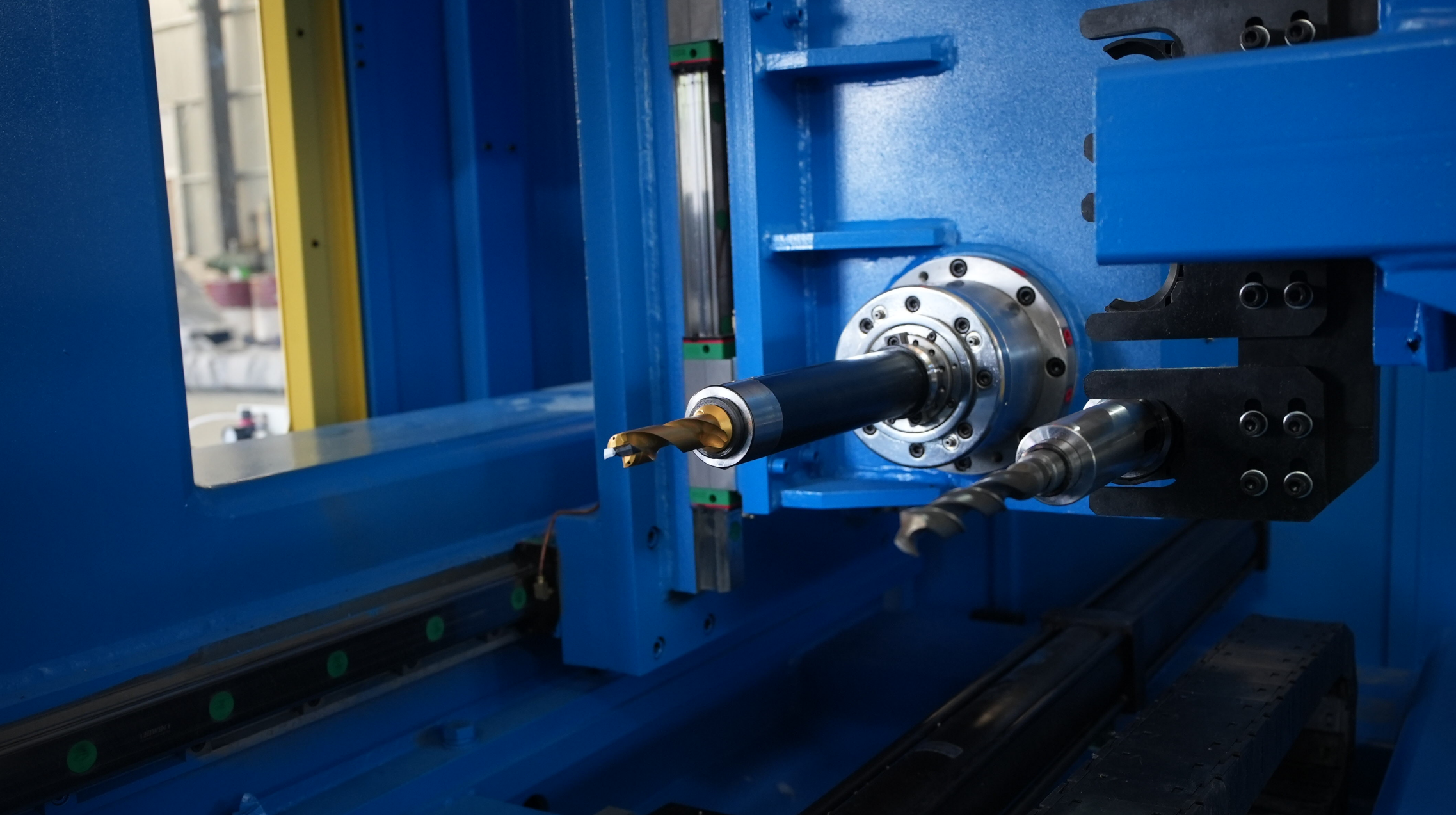

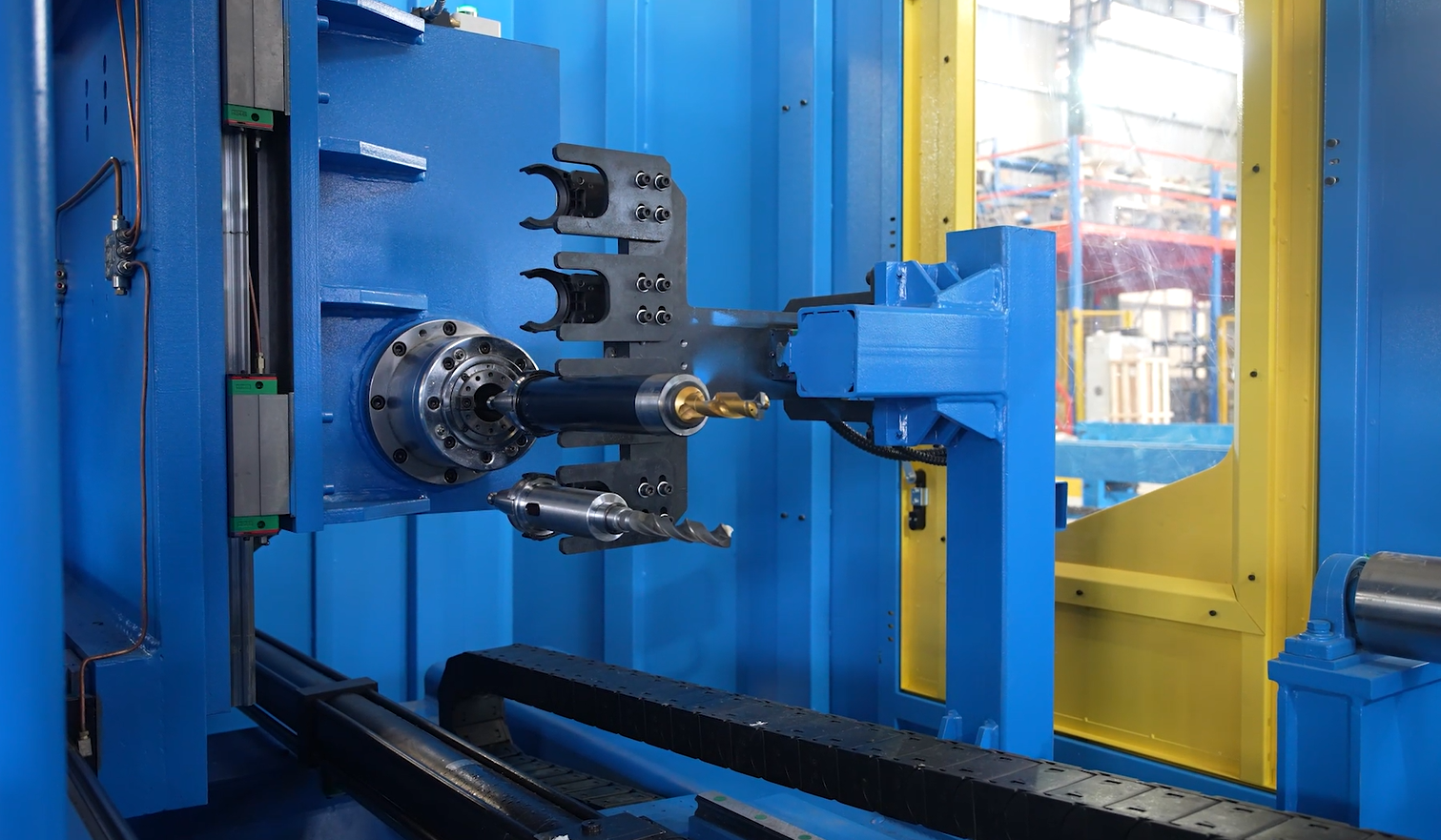

3.5 Hay tres cajas de husillo, montadas en tres mesas deslizantes NC para perforación horizontal y vertical. Cada caja de husillo de perforación puede perforar tanto por separado como simultáneamente
3.6 Se utiliza un husillo de precisión de alta velocidad de una marca reconocida de Taiwán, modelo BT, que puede satisfacer las necesidades de uso tanto de brocas de aleación dura como de acero rápido. Todos los ejes CNC están guiados por guías lineales de rodillos de carga pesada, accionados por servomotor y husillo de rodillos, lo que garantiza la rigidez y la precisión posicional

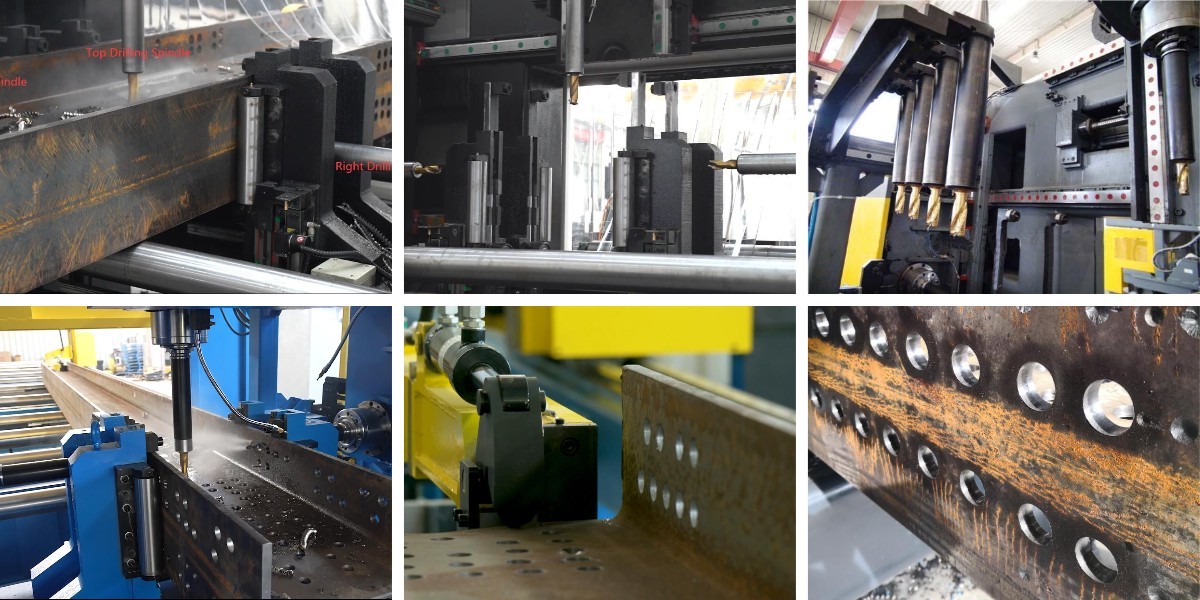

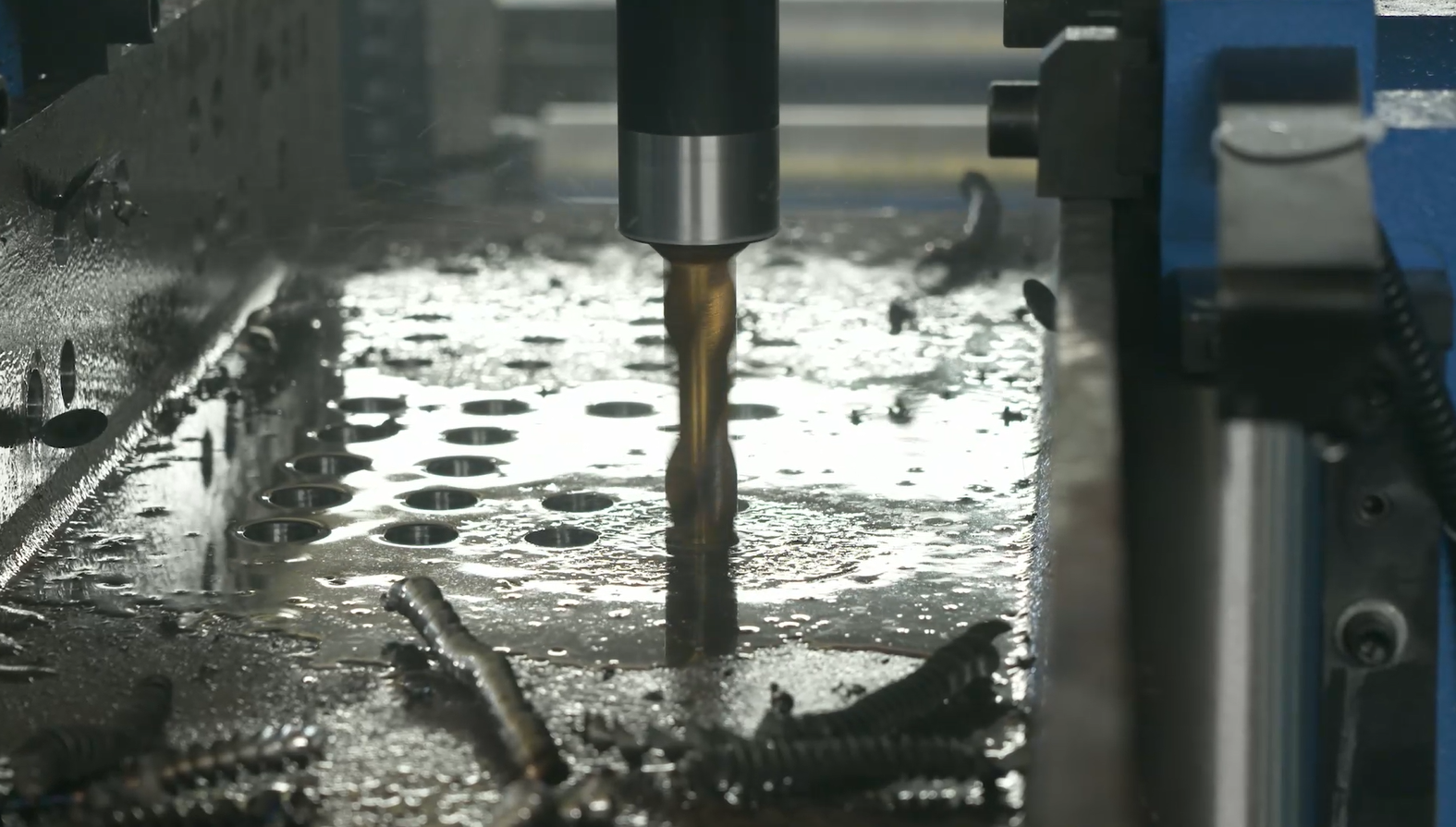

4.Más detalles de la máquina perforadora 3D para vigas H
