Cizalla hidráulica de viga oscilante

1.Introducción a la cizalla hidráulica de viga oscilante:

Una cizalla es una máquina que utiliza una cuchilla para realizar un movimiento lineal alternativo y cortar chapa metálica. Se basa en la cuchilla superior móvil y la cuchilla inferior fija, con una holgura de cuchilla adecuada, para aplicar fuerza de cizallamiento a chapas metálicas de diversos espesores, haciendo que las chapas se rompan y separen según las dimensiones requeridas. Las cizallas pertenecen a un tipo de maquinaria de forja y se utilizan principalmente en la industria de procesamiento de metales. Los productos son ampliamente aplicables a sectores como la aviación, la industria ligera, la metalurgia, la industria química, la construcción, la construcción naval, la automoción, la energía eléctrica, los electrodomésticos y la decoración, proporcionando la maquinaria especializada y los equipos completos necesarios.

Tras la operación de cizallado, se debe garantizar que la superficie de corte de la chapa cumpla los requisitos de rectitud y paralelismo, y que la deformación de la chapa se reduzca al mínimo para obtener piezas de trabajo de alta calidad. La cuchilla superior de la cizalla está fijada al portacuchillas, mientras que la cuchilla inferior está fijada a la mesa de trabajo. En la mesa de trabajo hay bolas de soporte para evitar que la chapa se raye al deslizarse sobre ella. El tope trasero se utiliza para posicionar la chapa, y su posición se ajusta mediante el motor. El cilindro de presión se utiliza para presionar la chapa y evitar que se mueva durante el cizallado. La protección es un dispositivo de seguridad para prevenir lesiones laborales. La carrera de retorno generalmente es accionada por nitrógeno, lo que ofrece rapidez y bajo impacto.

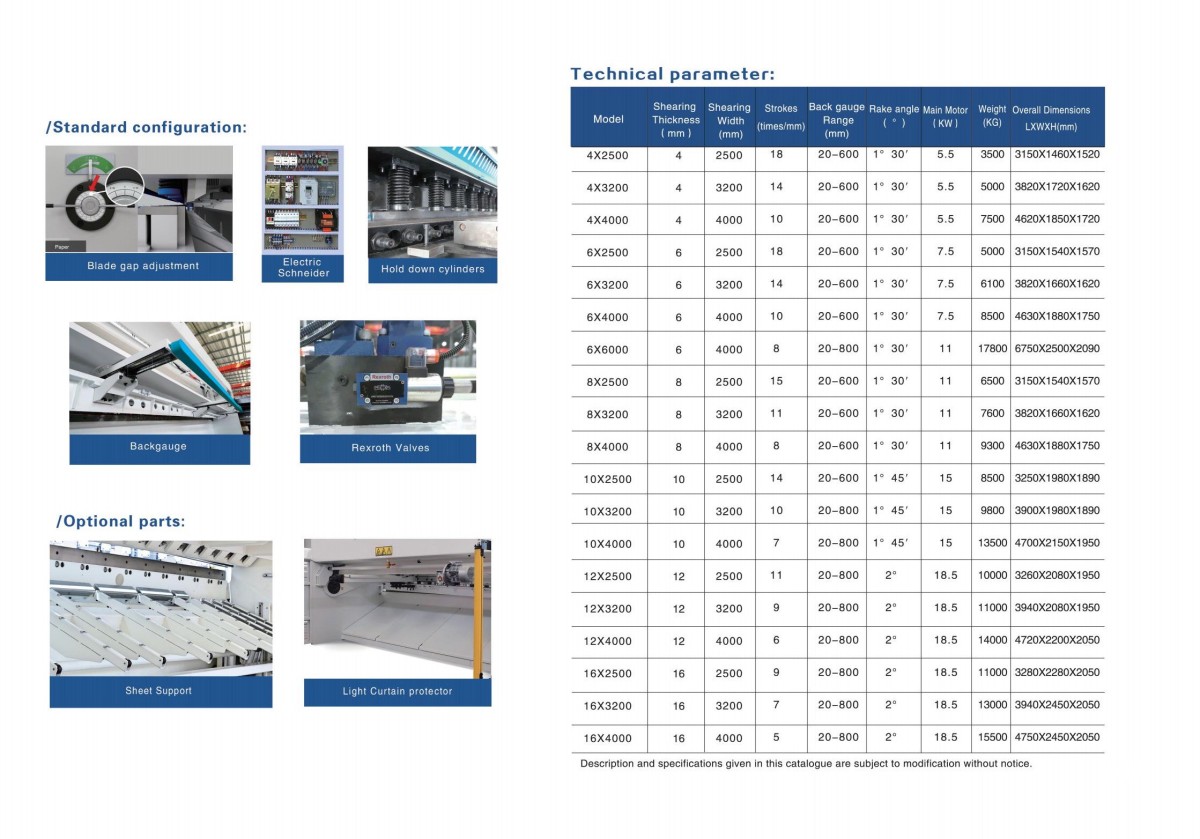

2.Parámetros técnicos de la cizalla hidráulica de viga oscilante

3.Características de la cizalla hidráulica de viga oscilante:

3.1 Ventajas: Alta fuerza de cizallamiento, funcionamiento suave, adecuada para la producción en serie de placas de espesor medio (6–40mm);

3.2 Tipo oscilante: Estructura consolidada, alta velocidad de corte, adecuada para el corte en línea recta de placas de espesor medio;

3.3 Tipo guillotina: Capaz de soportar cargas excéntricas significativas, adecuada para situaciones con placas anchas o altos requisitos de verticalidad.

3.4 Mejoras modernas: Utiliza un bastidor soldado integrado, un sistema hidráulico integrado y un circuito de retorno de nitrógeno, lo que reduce significativamente los niveles de ruido y disminuye el consumo de energía entre un 20% y un 30%.

3.5 Alta precisión: La precisión de posicionamiento repetitivo es de ±0.01 - 0.05mm, cumpliendo con la nueva norma nacional GB/T 14404-2024 (la precisión de corte es ≤ ±0.02mm)

3.6 Inteligencia: Equipada con sistemas CNC (como Delem, ESTUN), admite el ajuste automático de parámetros, el almacenamiento de múltiples programas y la corrección visual mediante AI.

3.7 Automatización: Ajuste automático del tope trasero, alineación láser y protección de enclavamiento de seguridad
