روبوت لحام من نوع السكك الحديدية بـ 7 محاور

1. مقدمة عن روبوت اللحام من نوع السكة الحديدية ذو 7 محاور:

1.1 منطقة تخطيط هذه المعدات (منطقة المعدات فقط، باستثناء محطة العمل اليدوية وموضع تخزين المواد المؤقت وموضع التخزين المؤقت للقطع، إلخ): العرض =12 مترًا 2 متر، وتستخدم بشكل رئيسي سكة خاصة للروبوت (مجموعة واحدة)، ومنزلقًا (مجموعة واحدة)، وروبوت لحام سداسي المحاور ونظام التحكم الخاص به (مجموعة واحدة)، ومصدر طاقة للحام (مجموعة واحدة)، ومحطة تنظيف مسدس اللحام (مجموعة واحدة)، وشعلة لحام (مجموعة واحدة)، إلخ.

1.2 يبلغ طول دعامة السكة الأرضية 12 مترًا، ويتم لحام سكة أرضية واحدة. بالنسبة لقطعة العمل التي يزيد طولها عن 12 مترًا ويقل عن 25 مترًا، يُستخدم روبوتان لإجراء اللحام المناطقي، مما يمكن أن يحسن كفاءة اللحام بشكل كبير.

1.3 يعتمد روبوت اللحام في محطة العمل وضع التركيب القياسي، ويتعاون مع محرك مؤازر لدفع منصة المنزلق لإتمام لحام قطعة العمل. تم تجهيز المعدات بثلاثة مؤشرات إنذار للأعطال: الأحمر (إنذار أو عطل في المعدات)، والأصفر (توقف المعدات مؤقتًا)، والأخضر (المعدات قيد التشغيل)،  ويتم  تركيبها  في  موضع  واضح  على  المعدات.  يمكن  للمشغل  معرفة  حالة  النظام  الحالية.

1.4 تم  تجهيز  المعدات  بمفاتيح  إيقاف  طارئ  في  عدة  مواضع،  يمكنها  إيقاف  أي  عمل  للمعدات  فورًا  في  حالات  الطوارئ.  كما  تم  تزويد  المعدات  بنظام  تأريض  للسلامة

2. المعلمات التقنية لروبوت اللحام من نوع السكة الحديدية ذو 7 محاور

3. خصائص روبوت اللحام من نوع السكة الحديدية ذو 7 محاور:

3.1 ارفع قطعة العمل الجيدة إلى منصة اللحام؛

3.2 استيراد الرسومات ثلاثية الأبعاد؛

3.3 اختر اللحامات (يمكن استخراج خط اللحام بنقرة واحدة، مع مطابقة عملية اللحام يدويًا)؛

3.4 انقر فوق زر البدء لتشغيل الروبوت؛

3.5 تموضع الروبوت تلقائيًا؛

3.6 يقوم  الروبوت  بلحام  خط  اللحام  المطلوب  لقطعة  العمل  (يتم  تفعيل  تتبع  القوس  تلقائيًا  لتصحيح  خط  اللحام  في  الوقت  الفعلي)؛

3.7 اكتمل اللحام؛

3.8 فك قطعة العمل يدويًا ورفعها؛

3.9 وهكذا، يبدأ العمل من النوع نفسه دورة متواصلة من الخطوة الرابعة.

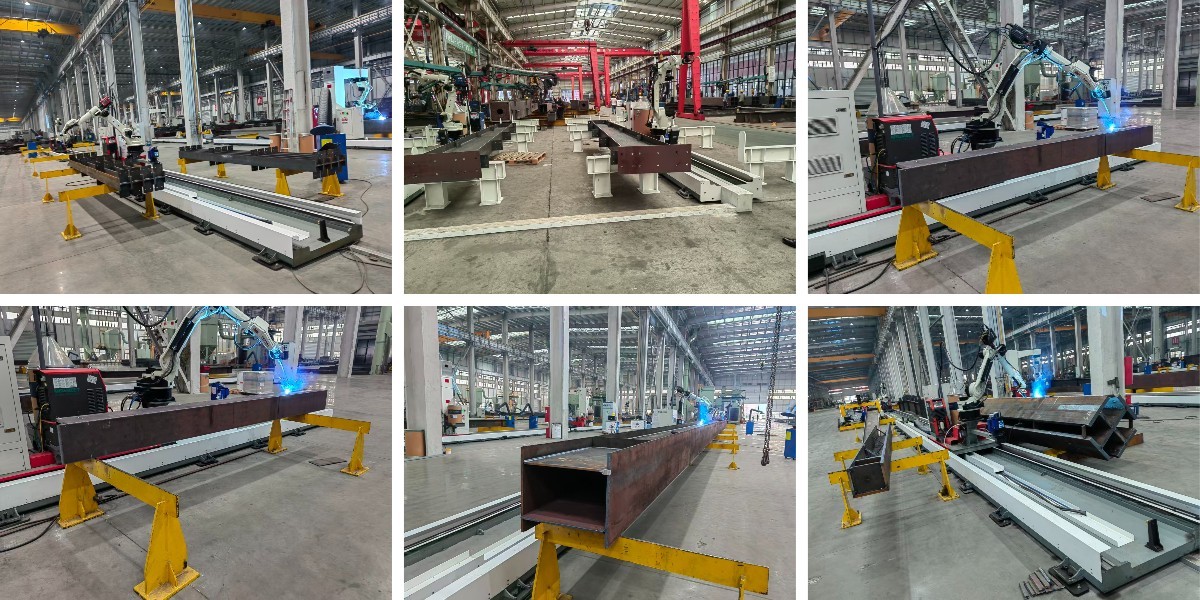

4. مشاريع روبوت اللحام من نوع السكة الحديدية ذو 7 محاور
