Гидравлические гильотинные ножницы с поворотной балкой

1.Введение в гидравлические ножницы с поворотной балкой:

Листогибочные ножницы — это станок, использующий возвратно-поступательное линейное движение одного ножа для резки листового металла. Благодаря подвижному верхнему и неподвижному нижнему ножам, а также рационально подобранному зазору между ножами, к металлическим листам различной толщины прикладывается срезающее усилие, в результате чего листы разрушаются и разделяются в соответствии с требуемыми размерами. Листогибочные ножницы относятся к кузнечно-прессовому оборудованию и в основном используются в металлообрабатывающей промышленности. Продукция широко применяется в таких отраслях, как авиация, лёгкая промышленность, металлургия, химическая промышленность, строительство, судостроение, автомобилестроение, энергетика, электротехника и отделка, обеспечивая необходимое специализированное оборудование и комплектные линии.

После операции резки необходимо обеспечить соответствие поверхности реза листового материала требованиям по прямолинейности и параллельности, а также максимально уменьшить деформацию листа для получения высококачественных заготовок. Верхний нож ножниц закреплён на ножедержателе, а нижний нож установлен на рабочем столе. На рабочем столе расположены опорные шарики, предотвращающие появление царапин на листовом материале при его скольжении. Задний упор используется для позиционирования листового материала, а его положение регулируется двигателем. Прижимной цилиндр используется для прижима листового материала, чтобы предотвратить его перемещение во время резки. Защитное ограждение является устройством безопасности для предотвращения производственных травм. Обратный ход обычно приводится в действие азотом, что обеспечивает высокую скорость и низкий уровень ударного воздействия.

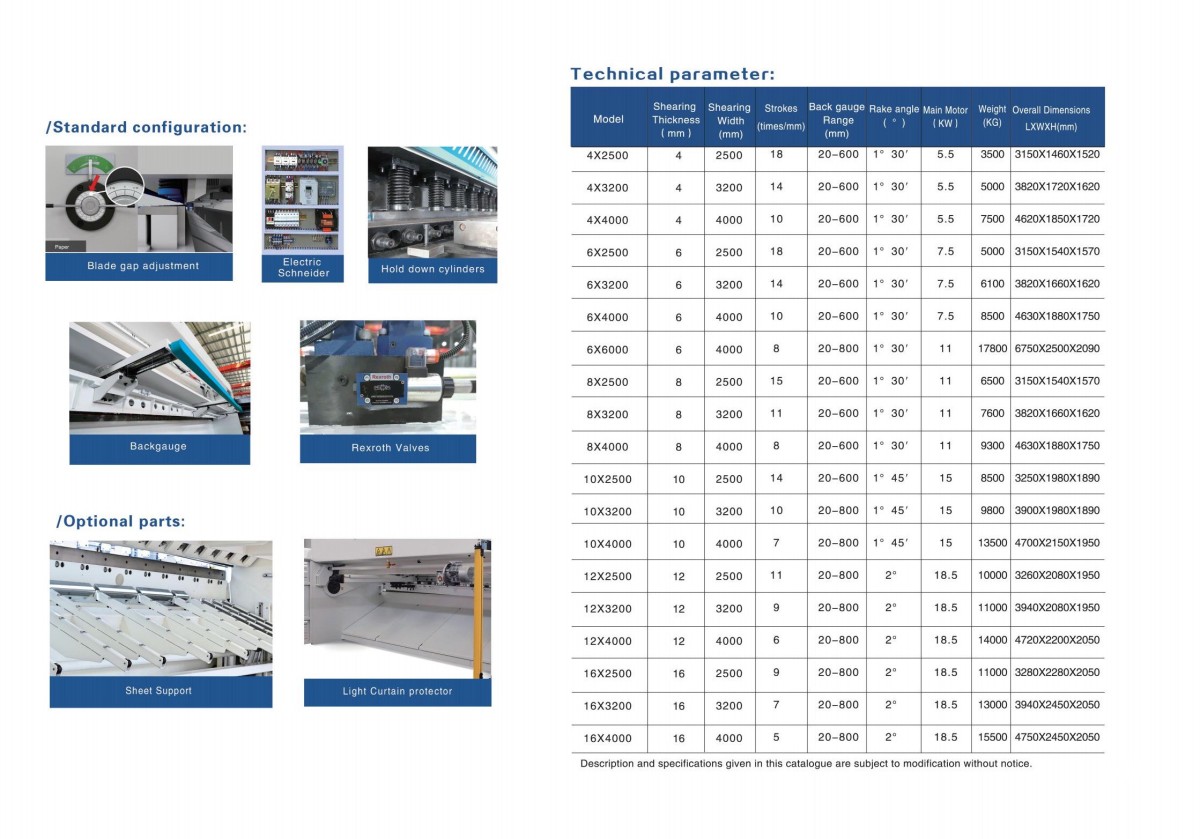

2.Технические параметры гидравлических ножниц с поворотной балкой

3.Характеристики гидравлических ножниц с поворотной балкой:

3.1 Преимущества: высокое усилие реза, плавная работа, подходят для серийного производства листов средней толщины (6–40mm);

3.2 Поворотный тип: отработанная конструкция, высокая скорость резки, подходит для прямолинейной резки листов средней толщины;

3.3 Гильотинный тип: способен выдерживать значительные внецентренные нагрузки, подходит для обработки широких листов или в случаях с высокими требованиями к перпендикулярности.

3.4 Современные усовершенствования: использование цельносварной станины, интегрированной гидравлической системы и контура возврата с азотом, что значительно снижает уровень шума и сокращает энергопотребление на 20%–30%.

3.5 Высокая точность: точность повторного позиционирования составляет ±0.01 - 0.05mm, что соответствует новому национальному стандарту GB/T 14404-2024 (точность резки составляет ≤ ±0.02mm)

3.6 Интеллектуальность: оснащены системами CNC (такими как Delem, ESTUN), поддерживают автоматическую настройку параметров, хранение нескольких программ и визуальную коррекцию с использованием AI.

3.7 Автоматизация: автоматическая регулировка заднего упора, лазерное выравнивание, защита с блокировкой безопасности
