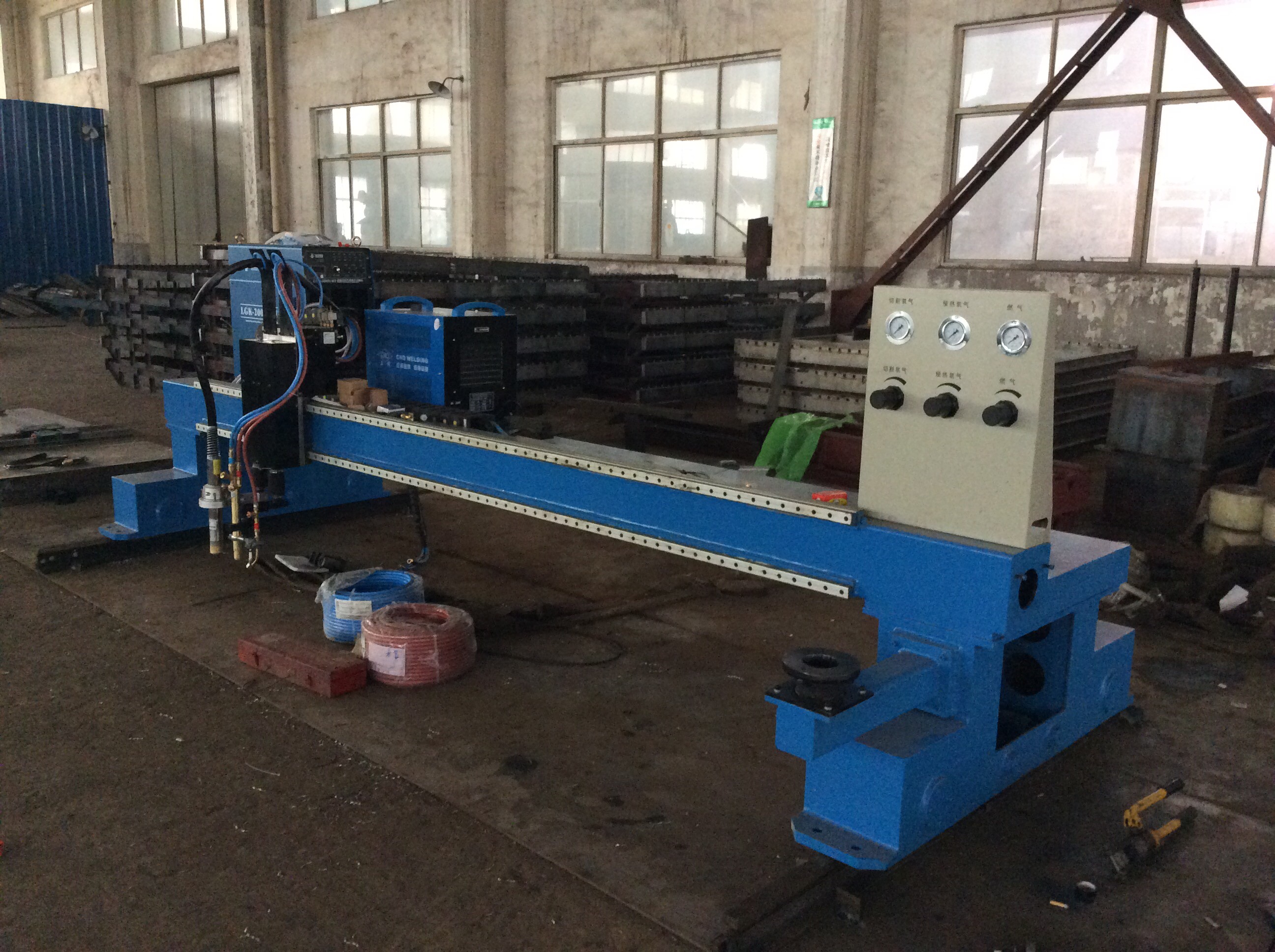

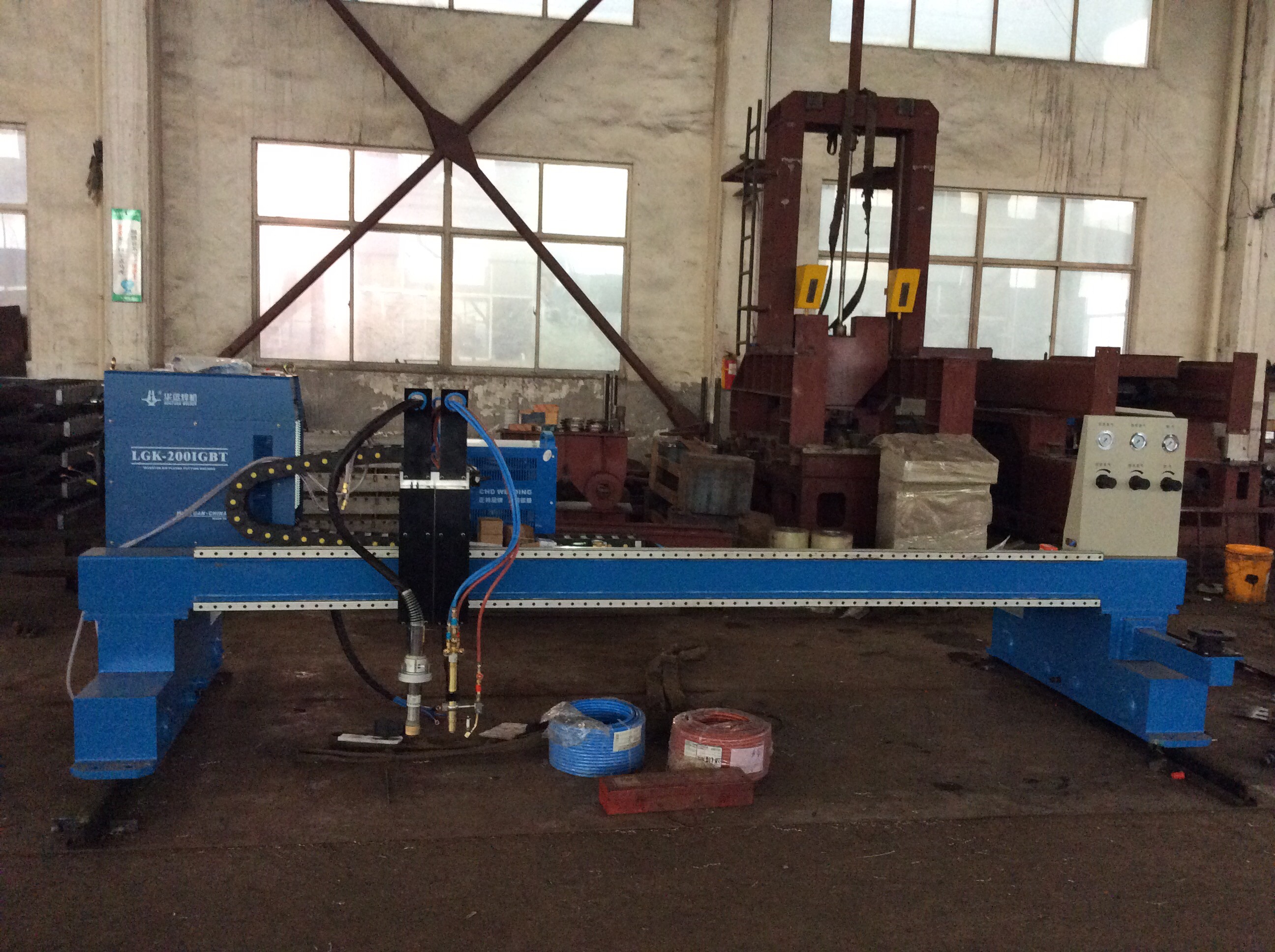

ماكينة قطع اللهب CNC

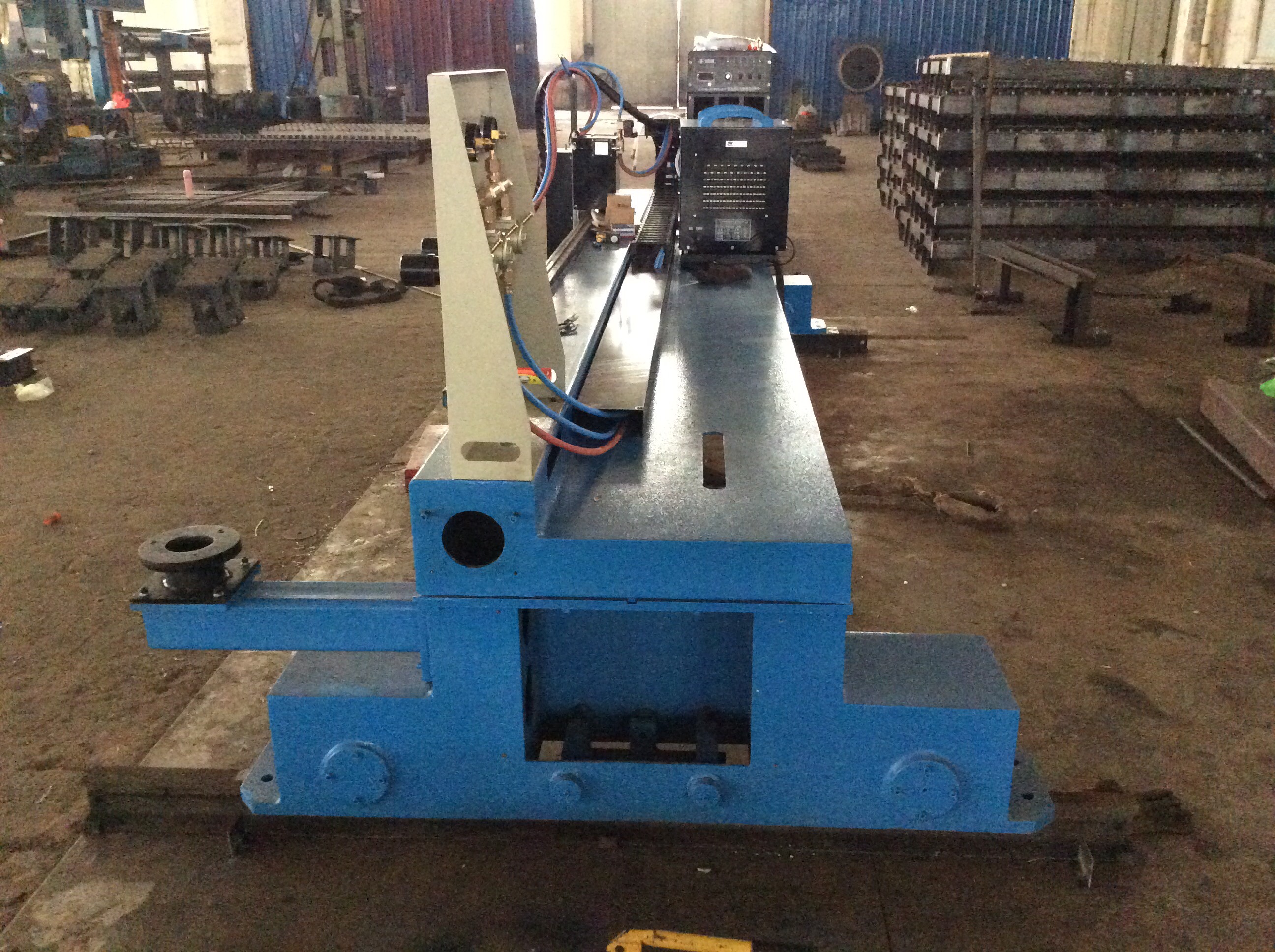

1.1. يعتمد كل من طرف القيادة والعارضة العرضية على هيكل لحام على شكل صندوق-عارضة بعد إزالة الإجهاد، ويتميز ببنية مدمجة، ووزن خفيف، وصلابة جيدة، وتشوه صغير، ومظهر أنيق.Cnc flame plasma cutting machine
1.2. يعتمد تحريك العارضة الطولية الرئيسية في جهة القيادة وتحريك شعلة القطع العرضية على محرك ومشغل مؤازر Panasonic الياباني، اللذين يقودان مخفض SHIMPO الياباني عبر نقل الحركة بالترس والرف.Cnc flame cutting machine
1.3. تم تجهيز جانب عارضة جهة القيادة بعجلات توجيه أفقية، ويمكن لهذه العجلات أن تضغط السكة بإحكام من خلال ضبط العمود اللامركزي، وبالتالي يمكن ضمان الاستقرار والدقة أثناء الحركة بالكامل.Cnc plasma cutting machine
معلمات المنتج
1.مقدمة عن آلة قطع اللهب CNC:
1.1. يعتمد كل من طرف القيادة والعارضة العرضية على هيكل لحام على شكل صندوق-عارضة بعد إزالة الإجهاد، ويتميز ببنية مدمجة، ووزن خفيف، وصلابة جيدة، وتشوه صغير، ومظهر أنيق.Cnc flame plasma cutting machine
1.2. يعتمد تحريك العارضة الطولية الرئيسية في جهة القيادة وتحريك شعلة القطع العرضية على محرك ومشغل مؤازر Panasonic الياباني، اللذين يقودان مخفض SHIMPO الياباني عبر نقل الحركة بالترس والرف.Cnc flame cutting machine
1.3. تم تجهيز جانب عارضة جهة القيادة بعجلات توجيه أفقية، ويمكن لهذه العجلات أن تضغط السكة بإحكام من خلال ضبط العمود اللامركزي، وبالتالي يمكن ضمان الاستقرار والدقة أثناء الحركة بالكامل.Cnc plasma cutting machine
1.4. جميع القضبان التوجيهية الطولية مصنوعة من مسار عالي الشدة، كما أن جميع أسطح التلامس للمسار تتم معالجتها بدقة، ويتم تركيب أرفف طحن دقيقة خارج مسار التوجيه.Gantry type cnc flame cutting machine
1.5. يتم تثبيت القضبان التوجيهية الطولية بواسطة لوحة ضغط ولوح داعم ووصلة غلاف، مما يضمن استقامة السكة وتوازيها الطولي.Gantry type cnc plasma cutting machine

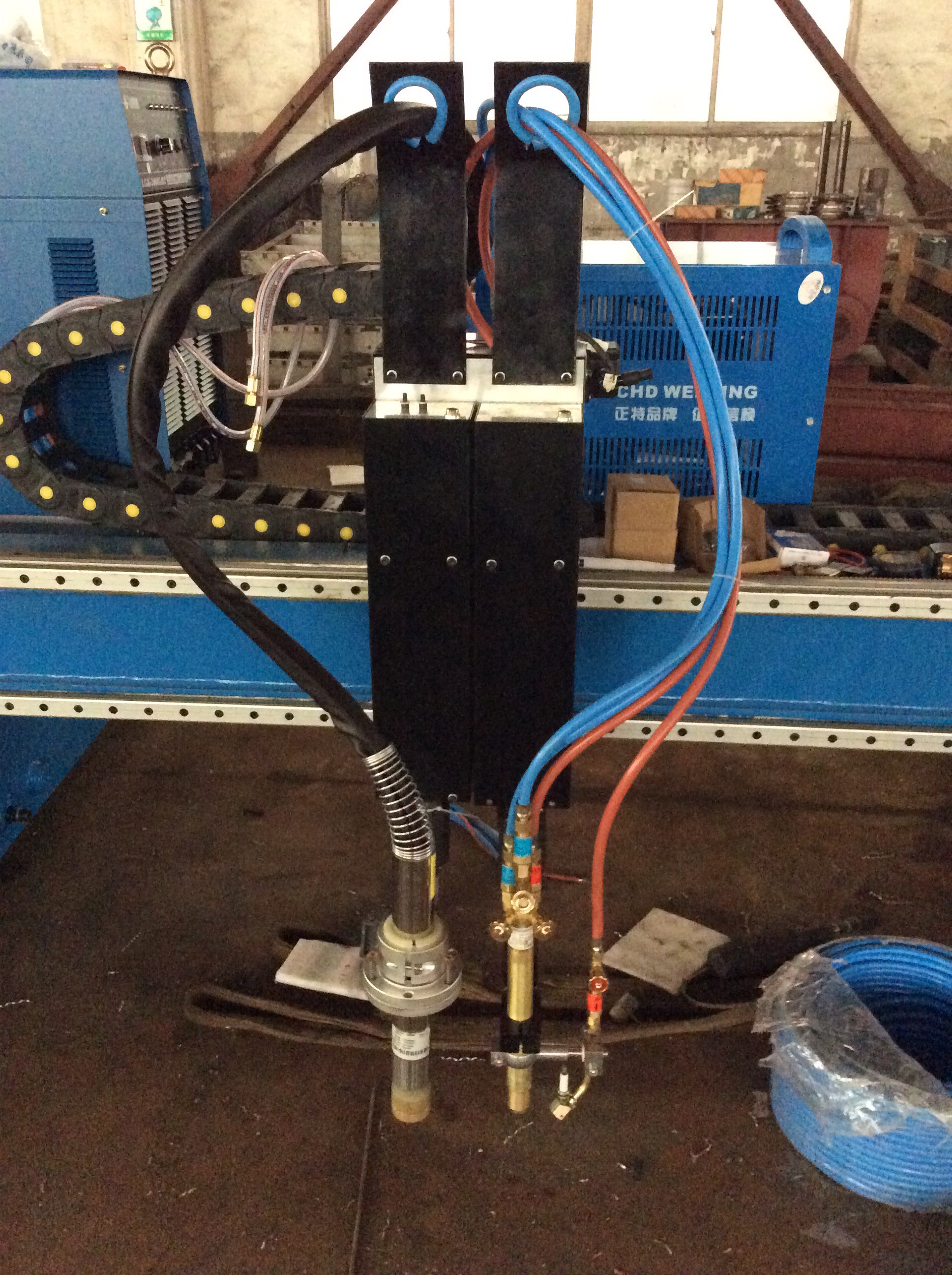

1.6. يمكن اختيار مشعل اشتعال تلقائي ووحدة تحكم في ارتفاع المشعل وفقاً لمتطلبات العميل، مع سهولة التشغيل.
2.Technical parameter for Cnc flame cutting machine
3.خصائص آلة قطع اللهب CNC:
3.1 المواد القابلة للتطبيق لها حدود، لكن ميزة السُمك كبيرة. فهي مناسبة فقط للفولاذ الكربوني (الفولاذ منخفض الكربون)، خاصة ضمن نطاق السُمك من 6mm إلى 200mm، حيث تكون الفوائد الاقتصادية بارزة بشكل خاص. ولا يمكنها قطع المعادن مثل الفولاذ المقاوم للصدأ، والألمنيوم، والنحاس بفعالية، لأن هذه المواد تتمتع بموصلية حرارية عالية أو تُكوّن على أسطحها أغشية أكسيد عالية الانصهار.
3.2 تكلفة القطع منخفضة واستثمار المعدات صغير. مقارنةً بالقطع بالبلازما والليزر، فإن تكلفة شراء المعدات وتشغيلها أقل بكثير.
3.3 دقة القطع والسرعة متوسطة. يمكن أن تصل دقة القطع إلى ±0.5mm/1000mm، مع قابلية تكرار عالية. وتتراوح سرعة القطع عادةً بين 0–1000 mm/min، ويمكن لبعض الطرازات المتقدمة أن تصل إلى 3500 mm/min.
3.4 وقت التسخين المسبق والثقب أطول نسبياً، مما يؤثر في الكفاءة الكلية.
3.5 التشوه الحراري واضح، وهو غير مناسب للألواح الرقيقة. وبما أنه يتم استخدام تسخين اللهب عالي الحرارة، فإن الألواح الرقيقة (< 6mm) تكون عرضة للتشوه أو الانصهار الشديد، ولا يُنصح باستخدامها عادةً.
3.6 يدعم الأشكال المعقدة وتكوينات متعددة للشعلات. يمكنه قطع أي محيط مستوٍ (بما في ذلك الخطوط المستقيمة، الأقواس، الشطفات، إلخ) من خلال برمجة CAD/CAM.
3.7 يدعم عدة شعلات (حتى 19) لقطع القضبان المستقيمة، مما يعزز الكفاءة
3.8 درجة عالية من الأتمتة والذكاء. مزود بإشعال تلقائي، ونظام ضبط تلقائي كهربائي/مكثف/ضغط القوس، ومناسب للتشوه الحراري للألواح.
3.9 يعتمد نظام التحكم غالباً على علامات تجارية مثل Statat وJiaodafangling وأجهزة التحكم الصناعية، والتي تدعم وظائف مثل استيراد قرص USB، واستعادة نقطة الانقطاع، وتعويض الفجوة.
3.10 آلية القيادة والبنية مستقرة. فهي تعتمد غالباً على قيادة ثنائية الجانب + رف وتروس دقيقة (بدقة مستوى 7) + قضبان توجيه خطية، مما يضمن التشغيل السلس. وتخضع العارضة العرضية لمعالجة تقادم بالاهتزاز لإزالة الإجهاد، مما يقلل التشوه ويعزز الصلابة.
3.11 المتطلبات البيئية ومتطلبات السلامة مرتفعة جداً. إن استخدام الأستيلين/البروبان + الأكسجين ينطوي على خطر الاحتراق. ومن الضروري الالتزام الصارم بإجراءات التشغيل الآمن. وعلى الرغم من أنه يسبب تلوثاً أقل من البلازما، فإنه لا يزال يولد دخاناً وعادمًا، ويجب تجهيز مرافق لإزالة الغبار أو التهوية.
