شرح لحام الأنابيب: مرجع فني متعمق للتصنيع الصناعي (إصدار 2026)

ما هو لحام الأنابيب: التعريف والمعايير والتصنيف الأساسي

يشير لحام الأنابيب إلى الصهر المتحكم فيه لأجزاء معدنية أسطوانية—عادةً من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ المزدوج أو سبائك النيكل—باستخدام الحرارة و/أو الضغط لتكوين وصلات محيطية أو طولية محكمة التسرب وقادرة على تحمل الأحمال. وعلى عكس لحام الصفائح، يتطلب لحام الأنابيب تحكماً دورانياً دقيقاً، وثباتاً متسقاً للقوس عبر الانحناءات المتغيرة، والتزاماً صارماً بسماحات الأبعاد الهندسية (مثل فجوة الجذر ≤1.6 mm وفقاً لـ ASME IX QW-407.2). ويخضع لمعايير منسقة دولياً، بما في ذلك ASME B31.1/B31.4/B31.8 للتصميم، وISO 15614-1 لتأهيل الإجراءات، وAWS D10.12 لسلامة خطوط الأنابيب الميدانية.

تنشأ التصنيفات الأساسية من وضعية اللحام والعملية ومستوى الأتمتة. وتشمل الفئات القائمة على الوضعية 1G (دوران أفقي)، و2G (أفقي ثابت)، و5G (أنبوب أفقي)، و6G (مائل بزاوية 45° وثابت)—حيث يمثل 6G أصعب مؤهل بسبب عدم استقرار حوض اللحام الناجم عن الجاذبية. ومن ناحية العملية، لا يزال SMAW شائعاً في الإصلاحات الميدانية، بينما يوفر GTAW جودة فائقة لتمرير الجذر في الأنابيب رقيقة الجدار، ويتفوق SAW في لحام الوصلات الطولية ذات الترسيب العالي للأنابيب كبيرة القطر. وتتراوح مستويات الأتمتة من لحام tig اليدوي إلى خطوط لحام أنابيب متكاملة بالكامل مع تتبع فوري للوصلة والتحكم التكيفي في الجهد.

ومن الأهمية بمكان أن يعالج لحام الأنابيب تحديات فريدة، تشمل التشوه الحراري الناتج عن التسخين غير المتماثل، وعدم اكتمال اختراق الجذر في الوصلات ذات الفجوة الضيقة، والتشقق الناجم عن الهيدروجين في الفولاذ عالي المقاومة. وتجعل هذه العوامل دقة المعدات—وليس مهارة المشغل وحدها—عاملاً حاسماً في تحديد سلامة اللحام وقابليته للتكرار والاستعداد لعمليات تدقيق الامتثال.

لماذا يتطلب لحام الأنابيب معدات دقيقة: ما بعد التنفيذ اليدوي

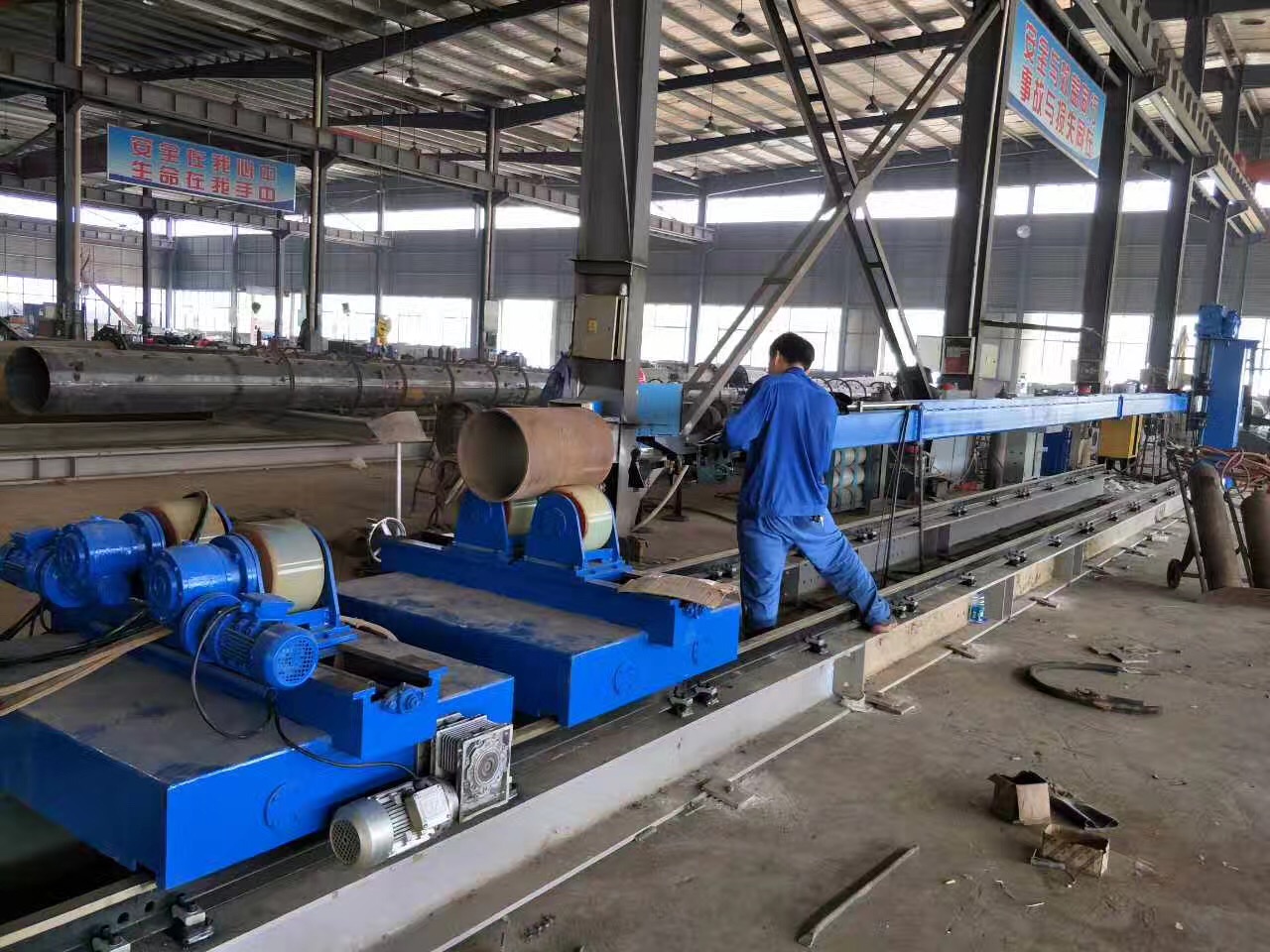

يؤدي لحام الأنابيب اليدوي أو شبه الآلي إلى تفاوت غير مقبول في التصنيع الصناعي: إذ يؤدي عدم اتساق سرعة الحركة وتقلب طول القوس والإجهاد الناتج عن الوضعية إلى تدهور الخصائص الميكانيكية وزيادة معدلات رفض الفحص غير الإتلافي. وعلى النقيض، تحقق أنظمة لحام الأنابيب المصممة هندسياً—مثل تلك التي تقدمها Wuxi Armada—نتائج حتمية من خلال التحكم المتزامن في الحركة، ورسم خرائط المعلمات القابلة للبرمجة، والتغذية الراجعة ذات الحلقة المغلقة. فعلى سبيل المثال، يضمن دوار اللحام ذاتي المحاذاة سماحية انحراف قدرها ±0.1° أثناء الدوران، مما يلغي انحراف القوس والتقويض في وضعيتي 5G/6G؛ ويؤدي ذلك مباشرة إلى خفض إعادة العمل بنسبة تصل إلى 37% في عمليات التدقيق المقارنة عبر مشروعات Ersay International Transport وZein Steel Industries Co.LLC.

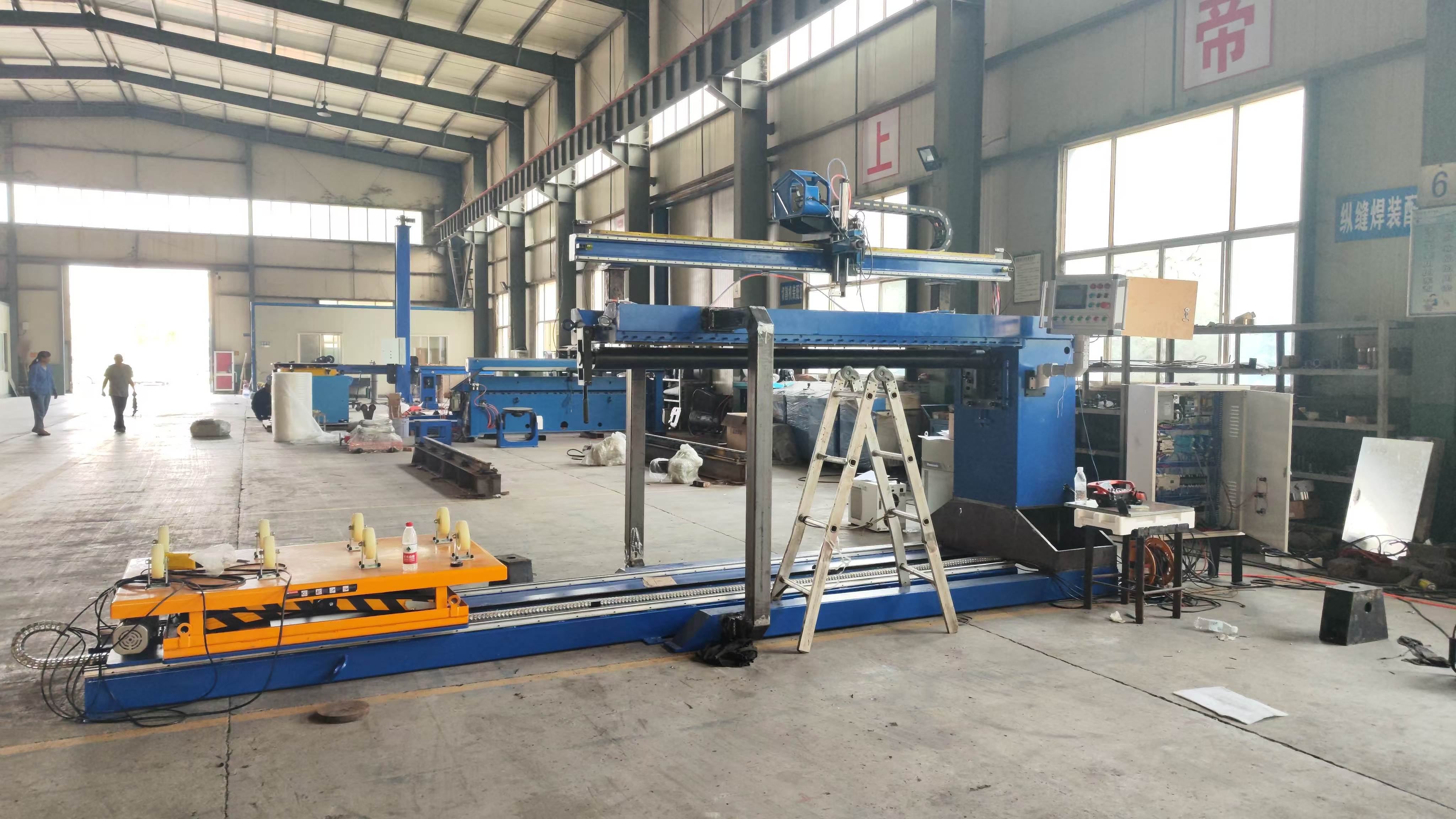

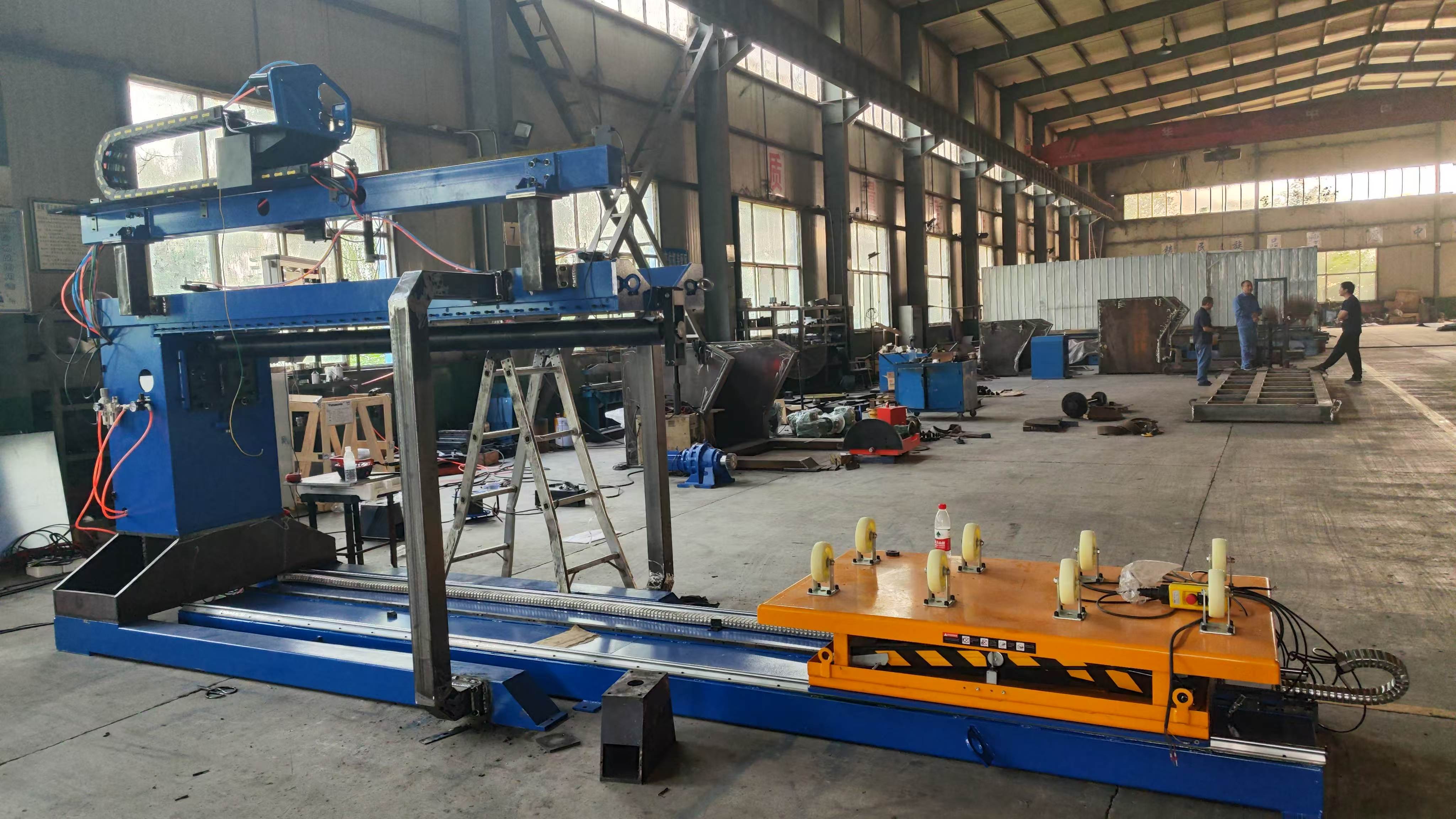

علاوة على ذلك، تتكامل البنية التحتية الحديثة للحام الأنابيب بسلاسة مع العمليات السابقة واللاحقة. إذ تنسق آلة لحام الأنابيب بطول 12m من Wuxi Armada مع القطع بالبلازما CNC والطحن الحافي للحفاظ على اتساق زاوية الشطف ضمن ±1.5°—وهو شرط أساسي للحامات المحيط المتوافقة مع ASME B31.8. ويمنع هذا الاتساق على مستوى النظام سلاسل عدم المحاذاة المكلفة التي غالباً ما تؤدي إلى تقارير عدم المطابقة في القطاعات الخاضعة للتنظيم مثل نقل النفط والغاز أو هياكل الدعم النووي.

إن الضرورة الاقتصادية واضحة: فخفض المتغيرات المعتمدة على العنصر البشري يقلل التكلفة الإجمالية للملكية (TCO)، ليس فقط من خلال توفير العمالة، بل أيضاً عبر تقليل الخردة، وخفض حجم الفحوص غير الإتلافية، وتسريع دورات الاعتماد، وإطالة عمر المواد الاستهلاكية. وتدمج منصات Wuxi Armada الحاصلة على شهادات ISO9001 وCE وSGS هذه المزايا على مستويي الأجهزة والبرمجيات، بما يضمن إمكانية التتبع وقابلية التكرار والوثائق الجاهزة للتدقيق دون إضافات من جهات خارجية.

من يحتاج إلى حلول لحام الأنابيب الصناعية

يمتد المستخدمون الأساسيون عبر ثلاث مجموعات مترابطة من أصحاب المصلحة. أولاً، يعتمد المقاولون الهندسيون (EPCs) الذين ينفذون مشروعات تسليم المفتاح—مثل URALSTANKOIMPORT في روسيا أو BatysMunaiGazZhabdyktary LLP في كازاخستان—على محطات لحام أنابيب قابلة للتوسع للوفاء بالمواعيد النهائية الصارمة للتشغيل، مع الحفاظ على صلاحية تأهيل اللحامين وفق ASME Section IX عبر مواقع متعددة. ثانياً، يحتاج مصنعو المعدات الأصلية (OEM) الذين ينتجون أوعية الضغط أو المبادلات الحرارية أو الوحدات البحرية إلى لحامات محيطية قابلة للتكرار على الأنابيب سميكة الجدار (≥50 mm)، حيث توفر محطة لحام الأنابيب ذات ظرف الخدمة الشاقة (PPCW16) من Wuxi Armada قوة تثبيت تبلغ 16-ton وتحكماً في التمركز متحد المحور ضمن ±0.05 mm.

ثالثاً، تواجه فرق الصيانة والإصلاح والتشغيل (MRO) في مصافي البتروكيماويات أو محطات LNG إصلاحات ميدانية عاجلة وعالية المخاطر. وهنا تتيح مناورات اللحام المحمولة والدوارات المدمجة—المعتمدة وفق API RP 2X وEN 15085—للحامين المؤهلين تنفيذ إصلاحات 6G في ظروف الأماكن المحصورة دون المساس بمعدلات اجتياز الاختبارات الميكانيكية. وقد اختار عملاء مثل Lincoln Electric-MENA وRegional Engineering Works متموضعات اللحام المعيارية من Wuxi Armada بسبب سرعة إعدادها (<8 minutes) وحاوياتها المصنفة IP54، المناسبة للبيئات الصحراوية أو البحرية.

تشترك كل مجموعة في متطلبات غير قابلة للتفاوض، منها سجلات المعايرة الموثقة، وتكامل تتبع المواد (مثل WPS/WPQ المرتبط برمز QR)، والتوافق مع سير عمل التوأم الرقمي. وتشحن آلات Wuxi Armada بواجهات OPC UA أصلية، مما يتيح إدخال البيانات مباشرة إلى منصات MES المستخدمة لدى PT.Cahaya Mas Cemerlang وSALEH SAAD ALSANHANI لجدولة الصيانة التنبؤية.

أين ومتى تحقق أنظمة لحام الأنابيب أثراً قابلاً للقياس

يحدد السياق الجغرافي والزمني توقعات الأداء. ففي المناخ القاسي بالمملكة العربية السعودية، يجب أن يتوافق لحام أنابيب شبكات توزيع الغاز مع SASO 2290 وأن يتحمل درجات حرارة محيطة تتجاوز 50°C، مما يتطلب قنوات تبريد نشطة في علب تروس الدوارات وأغلفة كابلات مقاومة للأشعة فوق البنفسجية. وتضم دوارات اللحام المعتمدة وفق CE وSGS من Wuxi Armada، والمستخدمة مع MD Calbah Industries Pty Ltd، إدارة حرارية ثنائية المراحل، مما يمدد فترات الخدمة بنسبة 40% مقارنة بالوحدات القياسية.

في البرازيل، تستخدم Contevix Comércio e Serviços Ltda آلة لحام الوصلات الطولية من Wuxi Armada لإنتاج أنابيب الخطوط API 5L X70، حيث يفرض قرار ANP البرازيلي رقم 38 التصوير الإشعاعي الكامل للاختراق على 100% من اللحامات المحيطية. وقد خفضت كاميرا تتبع الوصلة المدمجة في الآلة والتحكم التلقائي في ارتفاع الشعلة القابل للضبط معدل الرفض الإشعاعي من 4.2% إلى 0.8% على مدى 18 شهراً، مما سرّع مباشرة التدفق النقدي للمشروع. وبالمثل، استفادت شركة تصنيع الهياكل التشيلية Estructuras Metálicas Girders Chile Limitada من وضع لحام الأنابيب المعياري في آلة لحام العوارض على شكل H ذات الوظائف الثلاث لتنفيذ تصنيع مجموعات الأنابيب للمنصات البحرية وفق قواعد ABS Class، محققةً صفراً من التأخيرات المرتبطة باللحام أثناء التجارب البحرية.

ويهم التوقيت أيضاً إلى جانب الموقع الجغرافي: إذ تتطلب ذروات الطلب الموسمية (مثل تشغيل خطوط الأنابيب قبل الشتاء في آسيا الوسطى) قابلية توسع سريعة. وتتيح واجهات التثبيت الموحدة من Wuxi Armada لعملاء مثل S.P. Blue Fisheries LDA إعادة تهيئة خط لحام أفقي للعوارض على شكل H ليصبح محطة مخصصة للحام المحيطي للأنابيب خلال 72 ساعة، مما يثبت أن المرونة أصل استراتيجي وليست مجرد ميزة.

كيف تطور Wuxi Armada موثوقية لحام الأنابيب: من التصميم إلى التشغيل

تبدأ الموثوقية من السلامة الهيكلية والصرامة المترولوجية. تستخدم مناورات لحام الأنابيب من Wuxi Armada جسوراً بهيكل A تم التحقق منها بتحليل FEA، مع أدلة خطية مقسّاة (فئة الدقة C7)، مما يضمن انجرافاً موضعياً أقل من<0.03 mm على مدى 10,000 ساعة تشغيل. وتستخدم محاور الحركة الحرجة محركات مؤازرة مزودة بمشفرات مطلقة وتغذية راجعة ثنائية الحلقة، مما يلغي فقدان الخطوات أثناء دوران الأنابيب بعزم مرتفع. وتخضع جميع متموضعات اللحام لاختبار تحمل بحمل مستمر لمدة 72 ساعة عند سعة مقدرة تبلغ 110% قبل الشحن، مع استخدام التصوير الحراري للتحقق من تبديد الحرارة المتجانس عبر مخفضات التروس.

تمتد مراقبة الجودة إلى المعلمات المحددة بالبرمجيات. إذ تشحن كل آلة بمكتبات WPS محملة مسبقاً ومتوافقة مع AWS D1.1 وASME IX وEN ISO 15614-1، مما يتيح اختيار الجهد الأمثل وسرعة تغذية السلك ومعدل الحركة بنقرة واحدة، استناداً إلى قطر الأنبوب وسماكة الجدار ودرجة معدن الحشو. ويسجل الرصد الفوري كل معلمة لحام (جهد القوس ±0.2 V، والتيار ±1.5 A) مع بيانات وصفية مؤرخة زمنياً، مما يتيح التحليل الجنائي لأي خلل في الفحص غير الإتلافي. وتلبي إمكانية التتبع التفصيلية هذه متطلبات المدققين من DNV GL إلى TÜV Rheinland دون الحاجة إلى مسجلات بيانات خارجية.

يتبع التركيب تسلسلاً تم التحقق منه: محاذاة محور دوران الدوار بالليزر إلى ±0.02 mm/m، والتحقق من عزم فكوك الظرف باستخدام شادات هيدروليكية معايرة، والموازنة الديناميكية للتجميعات الدوارة عند سرعة الدوران التشغيلية. ويتلقى الفنيون الميدانيون تدريباً معتمداً على تحسين معلمات اللحام لتركيبات السبائك المحددة، مثل مطابقة إعدادات GTAW النبضي لأنابيب الفولاذ المزدوج UNS S32205 لمنع تقصف طور سيغما أثناء اللحام متعدد التمريرات.

ما التكلفة الحقيقية للحام الأنابيب الصناعية؟ تحليل TCO وإطار عائد الاستثمار

تمتد التكلفة الإجمالية للملكية (TCO) لبنية لحام الأنابيب التحتية عبر خمسة مجالات: الاقتناء (35–45%)، والمواد الاستهلاكية (20–25%)، والعمالة (15–20%)، والصيانة (8–12%)، وتكاليف الامتثال الإضافية (5–8%). وتستهدف فلسفة التصميم لدى Wuxi Armada كل عامل من هذه العوامل. فعلى سبيل المثال، يقلل محركها التوافقي الخالي من الخلوص في دوار اللحام ذاتي المحاذاة تآكل الأقطاب بنسبة 22% مقارنة بأنظمة التروس الكوكبية، مما يخفض الإنفاق على المواد الاستهلاكية. كما تقلل إعادة تدوير سائل التبريد المدمجة استهلاك المياه بنسبة 65% مقارنة بمبردات الحلقة المفتوحة، وهو أمر بالغ الأهمية للعمليات في المناطق شحيحة المياه مثل الشرق الأوسط.

يمكن قياس مكاسب كفاءة العمالة: إذ يخفض لحام الأنابيب الآلي متوسط زمن الدورة من 42 دقيقة (6G اليدوي) إلى 18.3 دقيقة، وهو ما يترجم إلى 1,270 ساعة إنتاجية إضافية سنوياً لكل محطة. وتتحسن قابلية التنبؤ بالصيانة بفضل مستشعرات الاهتزاز المدعومة بإنترنت الأشياء؛ إذ يطيل الكشف المبكر عن أعطال المحامل متوسط الفترة بين الأعطال (MTBF) من 8,500 إلى 14,200 ساعة. ويأتي خفض تكلفة الامتثال من الوثائق الرقمية المدمجة: إذ يوفر إنشاء تقارير WPS/WPQ آلياً نحو 17 ساعة شهرياً من العمل الإداري لضمان الجودة، وفقاً للتحقق في ساحة تصنيع Rienzie Group الأسترالية.

يجب أن يأخذ حساب عائد الاستثمار في الاعتبار تجنب المخاطر. إذ يترتب على حادث عدم مطابقة واحد وفق ASME B31.8 غرامات يبلغ متوسطها USD $218,000 (وفق بيانات القياس المرجعي لـ API RP 1162). وتقلل الأنظمة المعتمدة من Wuxi Armada مثل هذه الحوادث بنسبة ≥92% في عمليات تدقيق العملاء متعددة السنوات، مما يجعل الموثوقية استراتيجية للحفاظ على رأس المال وليست تكلفة. ويبلغ العملاء عن نقطة تعادل خلال 14–18 شهراً، مع تجاوز عائد الاستثمار لمدة 3 سنوات نسبة 210% عند احتساب خفض الخردة، وانخفاض حجم الفحوص غير الإتلافية، وتسريع دورات فوترة المشاريع.

الاتجاهات المستقبلية المؤثرة في لحام الأنابيب: الأتمتة والذكاء والاستدامة

تحدد ثلاثة اتجاهات متقاربة مشهد 2026 وما بعده. أولاً، مراقبة اللحام بمساعدة الذكاء الاصطناعي: إذ يكتشف التحليل الطيفي الفوري لضوء القوس (عبر مستشعرات CMOS مدمجة) تكوّن المسامية قبل التصلب بمللي ثوانٍ، مما يتيح التصحيح التلقائي للمعلمات. وتستفيد روبوتات اللحام من الجيل التالي لدى Wuxi Armada—والتي تخضع حالياً للتجربة مع Engiplas Engineering Plastics—من ذلك لتحقيق معدل نجاح من التمريرة الأولى يبلغ 99.4% في لحامات أنابيب ASTM A106 Gr.B.

ثانياً، التحولات القائمة على الاستدامة في العمليات. إذ يقلل اللحام الهجين بالليزر (الذي يجمع بين ليزر الألياف وGMAW) مدخلات الحرارة بنسبة 38%، ويخفض التشوه وطاقة تخفيف الإجهاد بعد اللحام بنسبة 60%. وتتضمن خارطة طريق البحث والتطوير لدى Wuxi Armada دمج هذه التقنية في منصة آلة لحام الأنابيب بطول 12m بحلول Q3 2026، مع استهداف لوحات معلومات لإعداد تقارير الطاقة متوافقة مع ISO 50001.

ثالثاً، متطلبات قابلية التشغيل البيني. إذ تشترط لائحة الآلات الجديدة في الاتحاد الأوروبي (2027) أن تدعم جميع معدات اللحام بروتوكولات الأمن السيبراني المتوافقة مع GAIA وسجلات السلامة القابلة للقراءة آلياً. كما أن بنية البرامج الثابتة لدى Wuxi Armada متوافقة بالفعل، مما يتيح التكامل السلس مع Siemens Desigo CC وHoneywell Experion PKS، ويضمن تشغيلًا مستقبلياً لشركات EPC العالمية التي تنشر توائم رقمية موحدة عبر أكثر من 20 دولة.
