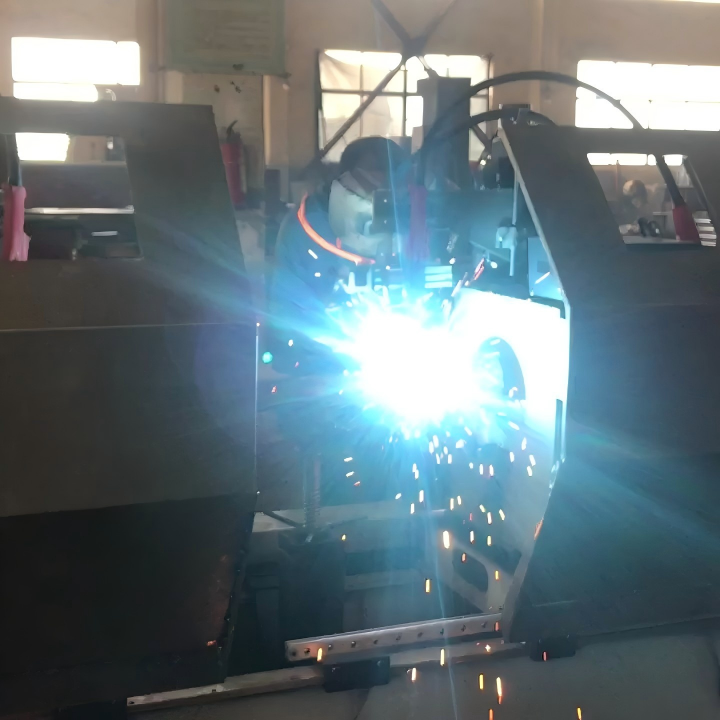

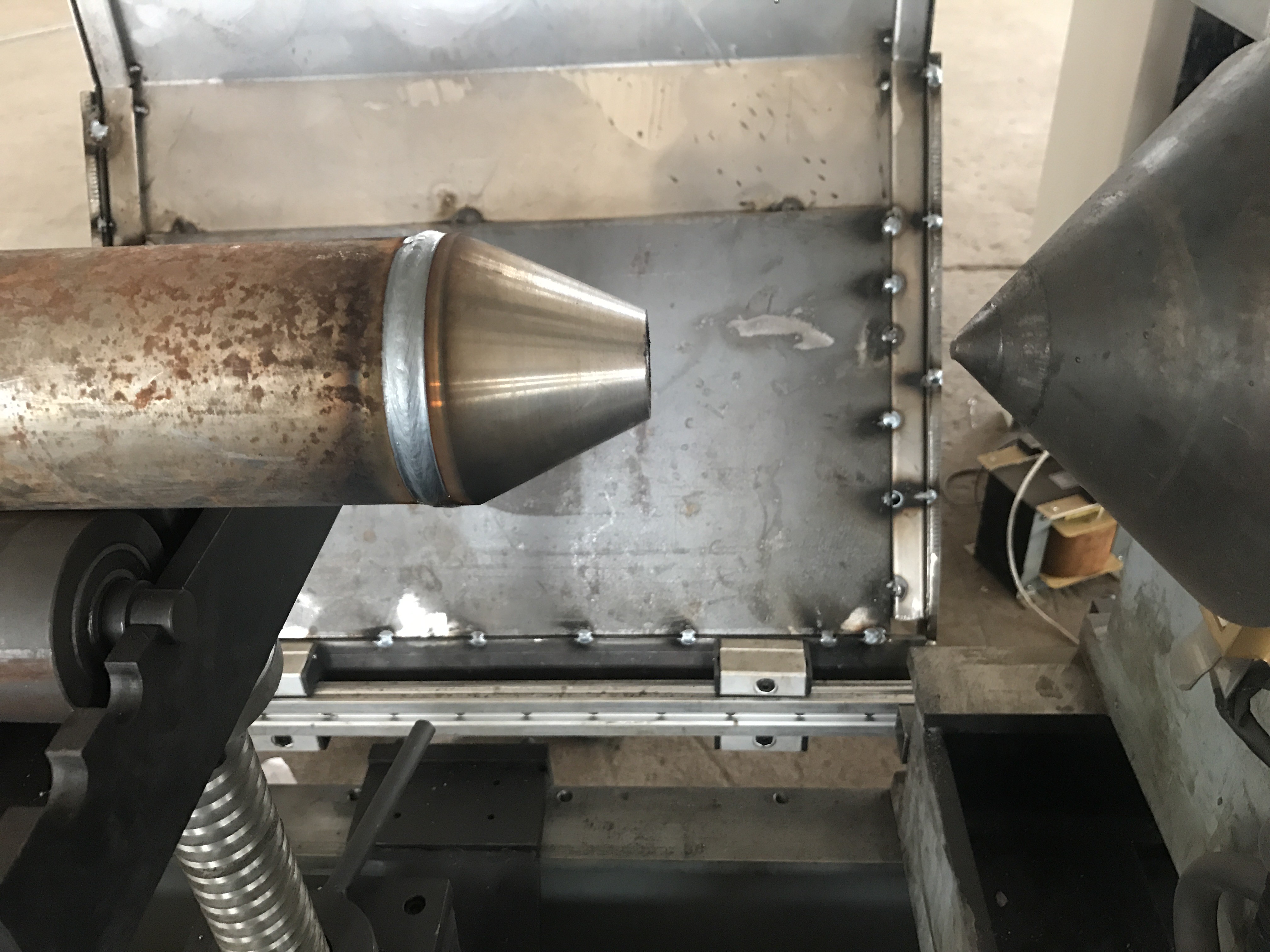

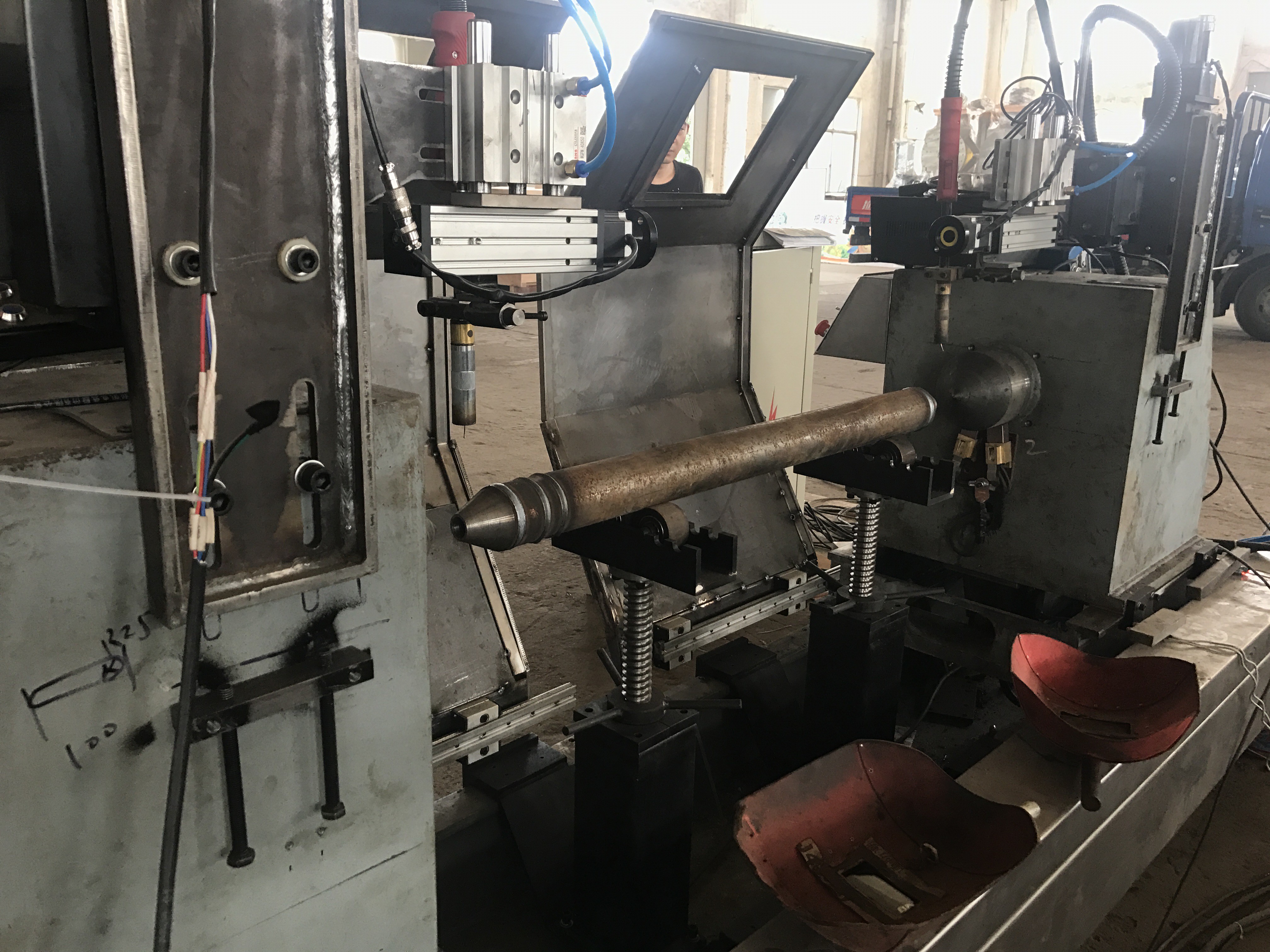

Сварочный станок для пространственных ферм
Параметры продукта
1. Введение в сварочный станок для пространственных ферм:
Корпус сварочного станка для пространственных ферм собран из стального металла, конструктивные детали подвергаются отжигу, что обеспечивает высокую стабильность и долговечность; автоматический сварочный станок для пространственных ферм выполняет сварку с колебаниями сварочной горелки, регулировка горелки осуществляется вручную; основное и вспомогательное опорное устройство имеют гидравлический привод, после завершения сварки станок для пространственных ферм освобождается, подъем заготовки осуществляется вручную с помощью ходового винта. Длина корпуса автоматического сварочного станка для пространственных ферм составляет 7.2 meters, ширина — 900mm, максимальный сварочный зазор — 3-5cm, длина заготовки должна быть менее 5.5 meters, а диаметр заготовки — 42mm-180mm
2. Технические параметры сварочного станка для пространственных ферм
3. Характеристики сварочного станка для пространственных ферм:
Характеристики и производительность изделия, диапазон диаметров сварки, стандартная комплектация, рабочий процесс, основные материалы и компоненты изделия
Сварочный станок для пространственных ферм может одновременно сваривать обе стороны заготовки, станок для изготовления пространственных ферм повышает эффективность, а дефектоскопический контроль соответствует стандарту Китая. Автоматический станок для изготовления пространственных ферм очень прост в эксплуатации, и даже человек без опыта может быстро научиться работать с ним. Сварочный станок для пространственных ферм использует импортную программу PLC; автоматический сварочный станок для пространственных ферм отличается высокой точностью и низкими затратами на ремонт. Длина корпуса составляет 7.2 meters, также возможна разработка в соответствии с требованиями клиента. Диаметр стержневой заготовки должен составлять 42mm-180mm
Мы также предоставим два сварочных аппарата CO2 для данного стандартного оборудования (марка может быть выбрана клиентом либо нами). Сварочный станок для пространственных ферм отличается простотой эксплуатации и высокой эффективностью сварки. Например, для заготовки диаметром 48mm требуется 20 seconds, одной катушки сварочной проволоки достаточно для изготовления 1000 заготовок диаметром 48mm; обычно один рабочий может производить более 600-800 заготовок Ф48mm в день, а автоматический сварочный станок для пространственных ферм может производить более 400-600 заготовок Ф76mm с использованием полутора единиц смешанного газа.
Наша компания гарантирует, что качество всей сварки может достигать 96% государственного стандарта
Сварочный станок для пространственных ферм выполняет сварку с колебаниями сварочной горелки, регулировка горелки осуществляется вручную; основное и вспомогательное опорное устройство имеют гидравлический привод, после завершения сварки станок для изготовления пространственных ферм освобождается, подъем заготовки осуществляется вручную с помощью ходового винта. Длина корпуса составляет 7.2 meters, ширина — 900mm, максимальный сварочный зазор — 3-5cm; реализовано слежение сварочной горелки, а диаметр стержневой заготовки составляет 42mm-180mm

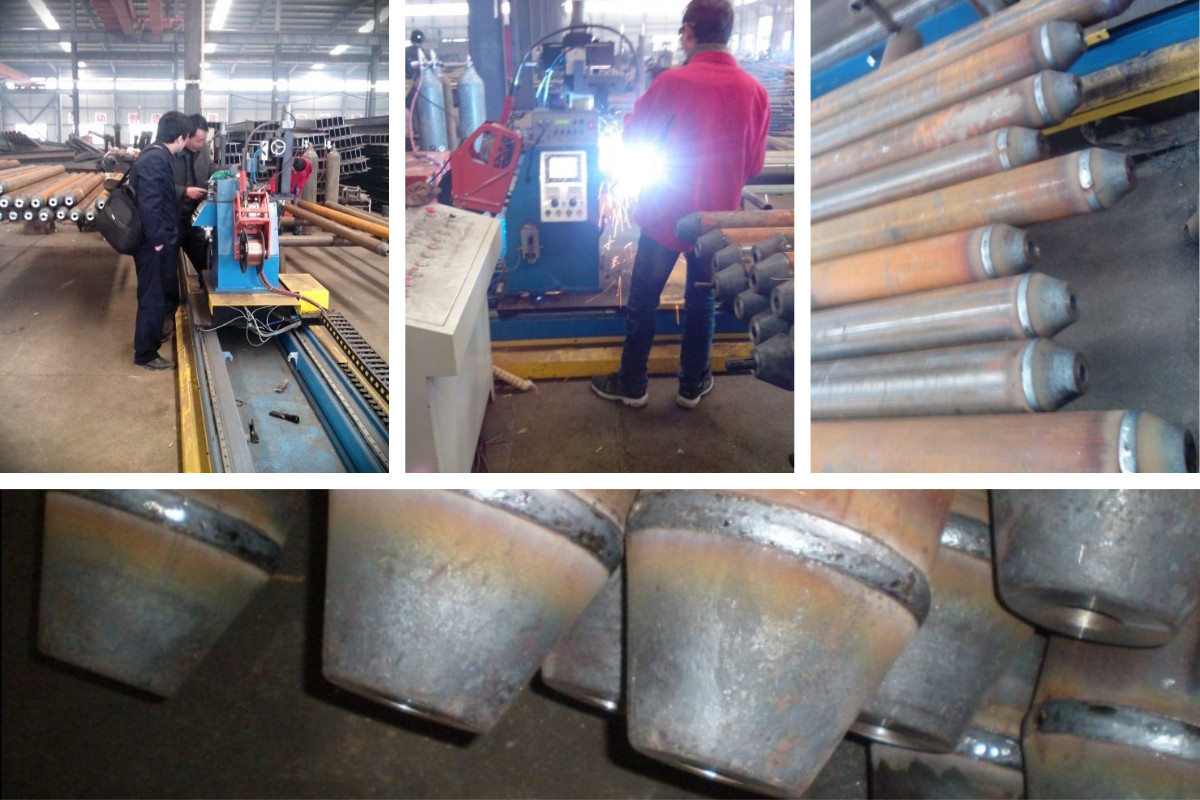

4. Проекты сварочного станка для пространственных ферм
