1.Описание 9-осевого сварочного робота консольного типа:

1.1 Зона планировки данного оборудования (только зона оборудования, исключая место для персонала и материалов, буферную зону резки и т.д.): length =14 meters , в основном используются специальный рельс для робота (1 set), скользящая платформа (1 set), 6-осевой сварочный робот и его система управления (1 set), источник сварки (1 set), станция очистки горелки (1set), сварочная горелка (1set) и т.д.

1.2 Сварочный робот на рабочей станции использует стандартный способ установки, совместно с серводвигателем приводя в движение скользящую платформу для выполнения сварки заготовки. Оборудование оснащено тремя индикаторами аварийной сигнализации: red (аварийный сигнал оборудования или неисправность), yellow (пауза оборудования) and green (оборудование работает),  and  is  installed  in  the  obvious  position  of  the  equipment.  Оператор  может  знать  текущее состояние системы.

1.3 Оборудование  оснащено  аварийным  выключателем  в  нескольких  местах,  который  может немедленно  остановить  любую  работу  оборудования  в  аварийной ситуации.  Оборудование  оснащено  системой  защитного заземления.

2.Технические параметры 9-осевого сварочного робота консольного типа

3.Характеристики 9-осевого сварочного робота консольного типа:

3.1 Поднимите готовую заготовку на сварочную платформу;

3.2 Импортируйте 3D-чертежи;

3.3 Выберите сварные швы (сварной шов можно извлечь одной клавишей, ручное сопоставление процесса сварки);

3.4 Нажмите кнопку Start, чтобы запустить робота;

3.5 Автоматическое позиционирование робота;

3.6  Робот  сварил  сварной  шов,  необходимый  для  заготовки  (автоматически  включается  отслеживание дуги  для  коррекции сварного шва в режиме реального времени);

3.7 сварка завершена;

3.8 Ручной демонтаж заготовки и подъем заготовки;

3.9 И так далее, работа одного и того же типа начинается с четвертого шага непрерывного цикла.

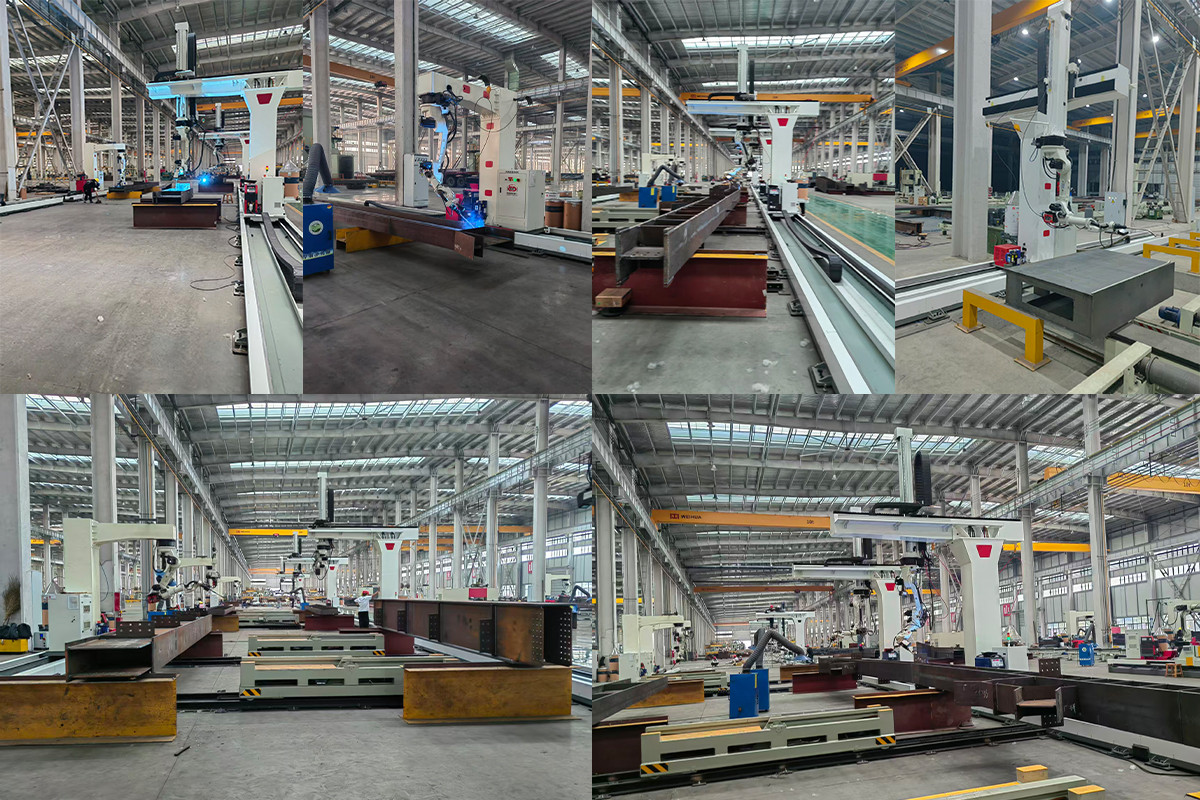

4.Проекты для сварочного манипулятора
