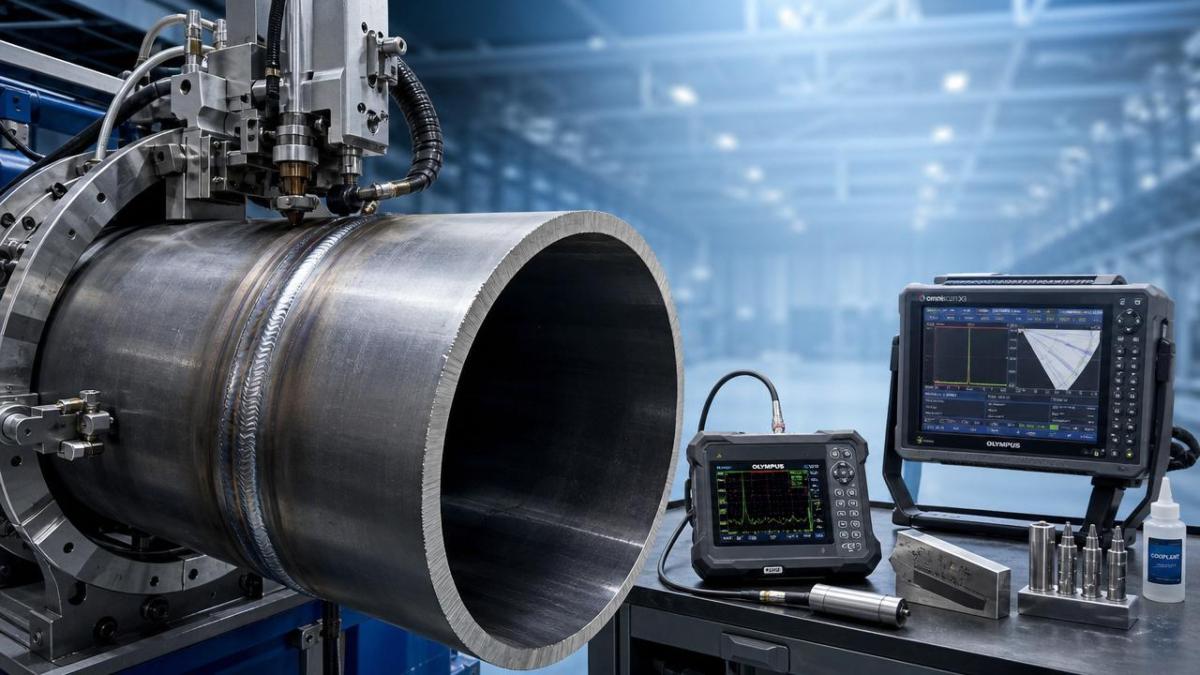

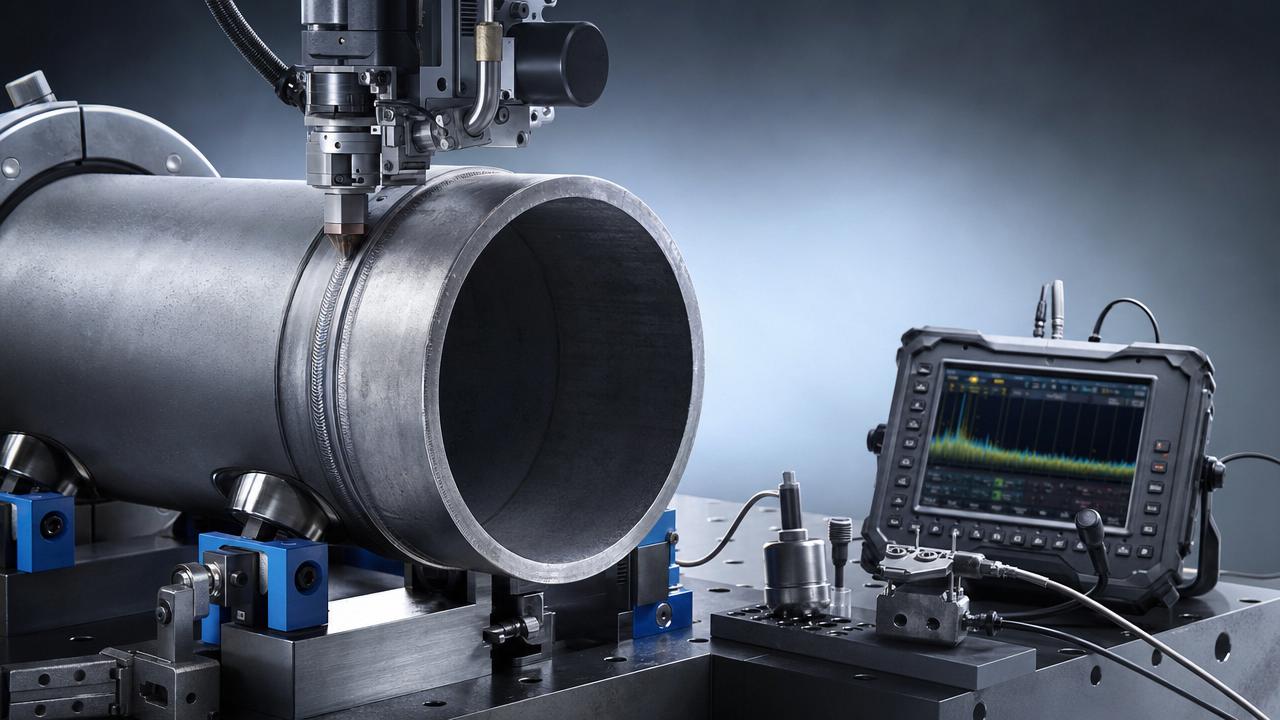

لحام الأنابيب الكبيرة: مخاطر العيوب الرئيسية وطرق التحكم

لماذا تفشل لحامات الأنابيب الكبيرة حتى عندما يبدو اللحام مقبولًا؟

غالبًا ما تفشل لحامات الأنابيب الكبيرة لأسباب لا تظهر على السطح.

قد تخفي الخرزة الناعمة أيضًا عدم الاندماج, أو خبثًا محبوسًا, أو مسامية, أو اختراقًا غير مكتمل.

في أنظمة الضغط, يمكن أن تتحول هذه الضعف الخفية إلى تسرب, أو تمزق, أو توقف مفاجئ.

ولهذا السبب يجب أن تبدأ جودة اللحام والتحكم في العملية قبل إشعال القوس.

في التصنيع العملي, يزداد الخطر مع زيادة سماكة الجدران, والأقطار الأكبر, والأوضاع الصعبة, وطول درزات اللحام.

تصبح حرارة الإدخال أصعب في الموازنة, ويصبح توافق الوصلة أقل تسامحًا, ويصبح تصحيح التشوه أكثر تكلفة.

لهذا السبب, فإن لحام الأنابيب الكبيرة ليس مجرد مهمة لحام.

إنها مهمة تنسيق تشمل التحكم في الإجراءات, وتوقيت الفحص, وانضباط المشغل, والمناولة الآمنة للمكونات الثقيلة.

عادةً ما تدير الشركات ذات الخبرة الأوسع في التصنيع هذا بشكل أفضل لأن اختيار المعدات, وتصميم العملية, وتخطيط الجودة تكون مترابطة منذ البداية.

هذا النهج شائع في توريد الآلات الموجه للتصدير, حيث تؤثر ممارسات ISO9001 وCE على كل من تصميم المعدات والتحكم في الإنتاج.

ما هي العيوب التي تشكل أعلى خطر في لحام الأنابيب الكبيرة؟

العيوب الأكثر خطورة هي عادةً تلك التي تقلل من قدرة التحمل أو تخلق مسارًا للتسرب.

في لحام الأنابيب الكبيرة, تستحق أربع مجموعات من العيوب أقصى قدر من الانتباه.

• عدم الاندماج, وغالبًا ما ينتج عن زاوية غير صحيحة, أو حرارة إدخال منخفضة, أو تلوث عند وجه الأخدود.
• الاختراق غير المكتمل, وهو شائع في المقاطع السميكة, أو فتحة الجذر غير المناسبة, أو عدم استقرار التحكم في تمريرة الجذر.
• المسامية واحتباس الخبث, وترتبط عادةً بالرطوبة, أو المواد الاستهلاكية المتسخة, أو الحماية الضعيفة, أو التنظيف البيني غير الكافي.
• التشقق, خاصةً التشقق الهيدروجيني وتشقق الحفرة, وقد يظهر بعد التبريد.

كما أن القطع الجانبي وسوء المحاذاة مهمان أيضًا, خاصةً عند وجود أحمال دورية أو اهتزاز.

يمكن أن يصبح قطع جانبي صغير في موقع غير مناسب نقطة بدء للتعب.

يساعد الجدول أدناه على التمييز بين نوع العيب وسببه المعتاد ونقطة التحكم العملية الخاصة به.

في المشاريع الحقيقية, تكون عناقيد العيوب أكثر شيوعًا من العيوب المنفردة.

على سبيل المثال, قد يسبب سوء توافق التجميع أولًا اختراقًا غير مكتمل, ثم يطلق احتباس الخبث في التمريرات اللاحقة.

ما الذي يسبب عادةً هذه العيوب قبل أن يبدأ اللحام أصلًا؟

يبدأ جزء كبير من مشاكل لحام الأنابيب الكبيرة في التحضير, وليس في أداء القوس.

إذا كانت هندسة الشطف, أو المحاذاة, أو جودة لحامات التثبيت, أو إمكانية تتبع المواد ضعيفة, فإن مرحلة اللحام تكشف الضعف فقط.

إن أكثر أساليب التحكم موثوقية هي التعامل مع فحص ما قبل اللحام كبوابة إفراج.

• تأكيد زاوية الشطف, ووجه الجذر, وفجوة الجذر وفقًا للإجراء المعتمد.
• فحص البيضاوية, واختلاف المنسوب, وثبات المشبك قبل تمريرة الجذر.
• إزالة الصدأ, والطلاء, وبقايا القطع, والزيت, والرطوبة من أسطح الأخدود.
• التحقق من درجة حرارة التسخين المسبق وممارسة الاحتفاظ حيث يكون خطر التشقق مرتفعًا.
• التأكد من أن المواد الاستهلاكية تتوافق مع درجة المادة وتُخزن في ظروف مضبوطة.

وهنا أيضًا تظهر أهمية قدرة المعدات.

يقلل الثبات في الحركة, وقابلية تكرار المحاذاة, وتوقع حرارة الإدخال من التباين قبل أن يصبح مشكلة جودة.

في خطوط تصنيع الفولاذ المجاورة, ينطبق منطق مماثل على المقاطع الإنشائية.

على سبيل المثال, فإنStandard gantry h beam welding machine تُقدَّر ليس لأنها تحل محل الحكم البشري.

بل لأنها تساعد على الحفاظ على التمركز, وضبط السرعة, واستعادة الفلكس بشكل متسق عبر مسارات اللحام الطويلة.

وينطبق المبدأ نفسه في لحام الأنابيب الكبيرة: الاتساق غالبًا هو الطبقة الأولى لمنع العيوب.

كيف يجب أن يتغير التحكم في العملية للجدران السميكة, والدرزات الطويلة, والخدمة الحرجة؟

ليس كل لحام أنابيب كبيرة يحتاج إلى نفس مستوى التحكم.

يجب أن تصبح خطة التحكم أكثر صرامة عندما يكون الجدار سميكًا, أو تكون الوصلة مقيدة بدرجة عالية, أو تكون عواقب الخدمة شديدة.

إحدى الطرق المفيدة لتقدير الحاجة هي النظر إلى ثلاثة عوامل معًا.

• حساسية المادة, وخاصة محتوى السبائك, وقابلية التصلب, وخطر التشقق الهيدروجيني.
• هندسة الوصلة, بما في ذلك سماكة الجدار, والوضع, وحدود الوصول, ومستوى التقييد.
• شدة الخدمة, مثل الضغط, ودورات الحرارة, والتعرض للتآكل, أو عاقبة السلامة.

عندما تكون هذه العوامل مرتفعة, فإن لحام الأنابيب الكبيرة يحتاج عادةً إلى نطاقات أضيق لحرارة الإدخال ونقاط توقف فحص أكثر.

يجب قياس درجة حرارة ما بين التمريرات, وليس افتراضها.

ويجب تحديد حدود الإصلاح مبكرًا, لأن التسخين الموضعي المتكرر يمكن أن يزيد من الصلادة والتشوه سوءًا.

ويصبح تخطيط التسلسل أيضًا أكثر أهمية مما تتوقعه العديد من الفرق.

إن توزيع التمريرات بشكل متوازن يقلل من إجهاد الانكماش ويساعد على الحفاظ على الاستدارة.

في الدرزات الطويلة, يجب تتبع نقاط التوقف وإعادة البدء للقوس بعناية, لأن هذه النقاط غالبًا ما تصبح بؤرًا للعيوب.

حيثما كان اللحام شبه الآلي أو الآلي ممكنًا, فإن التحكم المستقر في السرعة يمكن أن يحسن قابلية التكرار.

وهذا أحد أسباب الاستخدام الواسع لأنظمة لحام المقاطع الثقيلة الآلية في الجسور, والسفن, والمباني, وتصنيع السكك الحديدية عالية السرعة.

يُظهر تكوين LHA-4000 المستخدم في الإنتاج الإنشائي كيف أن نطاقات السرعة المضبوطة ومصادر اللحام المستقرة تحسن اتساق الاختراق عبر قطع العمل الطويلة.

ما هي طرق الفحص التي تلتقط عيوب لحام الأنابيب الكبيرة في الوقت المناسب؟

تعتمد أفضل طريقة فحص على الوقت الذي يمكن فيه منع العيب أو إصلاحه اقتصاديًا.

الانتظار حتى التصوير الشعاعي النهائي لاكتشاف فشل التوافق الأساسي مكلف ويمكن تجنبه.

خطة الفحص متعددة الطبقات تعمل أفضل من اختبار نهائي واحد.

قبل اللحام

استخدم الفحص البصري, والفحص الأبعادي, وتحديد المواد, والتحقق من التسخين المسبق.

أثناء اللحام

راقب المعايير, والتنظيف بين التمريرات, ودرجة الحرارة, وتسلسل التمريرات, وجودة التوقف والبدء.

بعد اللحام

طبّق VT أولًا, ثم اختر RT, UT, MT, أو PT بناءً على المادة, والسماكة, ونوع العيب المحتمل.

غالبًا ما يُفضَّل الفحص بالموجات فوق الصوتية للوصلات ذات الجدران السميكة لأنه حساس للعيوب المستوية.

ويظل التصوير الشعاعي مفيدًا للعيوب الحجمية مثل المسامية أو احتباس الخبث.

وتكون الطرق السطحية مثل MT أو PT مفيدة بعد الجلخ, أو الإصلاح, أو التشطيب النهائي.

المفتاح هو التوقيت.

يجب أن يدعم الفحص التحكم, لا أن يوثق الفشل فقط بعد وقوعه.

ما هي أكثر أخطاء التحكم شيوعًا, وكيف يمكن تجنبها؟

تتكرر كثير من عيوب لحام الأنابيب الكبيرة لأن الفرق تركز على مهارة اللحام فقط.

في الواقع, فإن الأخطاء المتكررة هي عادةً أخطاء نظامية.

• استخدام إجراءات مؤهلة دون التحقق مما إذا كانت ظروف الوصلة الفعلية لا تزال تطابقها.
• التعامل مع لحامات التثبيت كتفاصيل مؤقتة بدلًا من اعتبارها جزءًا من سلسلة الجودة النهائية.
• تجاهل التحكم في الرطوبة بالنسبة للفلكس, أو الأسلاك, أو المواد الاستهلاكية منخفضة الهيدروجين.
• تخطي التنظيف بين التمريرات لتوفير الوقت في الدرزات الطويلة.
• السماح بإعادة اللحام دون مراجعة السبب الجذري.

الحل العملي هو بناء قائمة تحقق قصيرة لمنع العيوب حول المهمة الفعلية, وليس حول ملاحظات التدريب العامة.

يجب أن تشمل تلك القائمة الإفراج عن التوافق, وحالة المواد الاستهلاكية, وإثبات التسخين المسبق, وسجلات المعايير, وقواعد الموافقة على الإصلاح.

عندما تكون الآلات, أو أتمتة اللحام, أو تصنيع المقاطع متضمنة, فإن خبرة المورد مهمة أيضًا.

إن شركة أُسست في 2012 ولها تعرض طويل لمعدات اللحام, والقطع باستخدام CNC, وإنتاج H-beam, والصادرات العالمية غالبًا ما تقدم انضباطًا مفيدًا في العملية.

ذلك الخلفية تدعم نصائح أكثر واقعية بشأن قابلية التكرار, والسلامة, وملاءمة المعدات مقارنةً بأسلوب الكتالوج البسيط.

إذًا ما هي أذكى خطوة تالية إذا كان خطر العيوب يرتفع بالفعل؟

إذا كانت معدلات الرفض ترتفع, فلا تبدأ بإعادة تدريب واسعة فقط.

ابدأ بتحديد أين يحدث أول فقدان للتحكم.

في لحام الأنابيب الكبيرة, تكون تلك النقطة غالبًا التوافق, أو التحكم في الحرارة, أو مناولة المواد الاستهلاكية, أو جودة إعادة البدء.

ثم راجع ما إذا كان الفحص موضوعًا مبكرًا بما يكفي لوقف نمو العيب.

خطة العمل المفيدة بسيطة.

• رسم خريطة لأكثر ثلاثة عيوب تكرارًا في سجلات اللحام الأخيرة.
• ربط كل عيب بسبب واحد يمكن التحكم فيه في التحضير, أو اللحام, أو الفحص.
• تحديد نقاط توقف للمرحلة التي يظهر فيها ذلك السبب لأول مرة.
• مراجعة ما إذا كان ثبات المعدات الحالية يطابق طول اللحام ومتطلبات السماكة.

هذا النهج يجعل قرارات لحام الأنابيب الكبيرة عملية.

كما أنه يساعد على موازنة السلامة, وتكلفة الإصلاح, وإيقاع الإنتاج, وموثوقية الخدمة على المدى الطويل.

إذا كان العمل يشمل تصنيع فولاذ ثقيل مجاور, فقد يكون من المفيد أيضًا مقارنة خيارات الأتمتة مثلStandard gantry h beam welding machine مع أساليب التحكم الحالية في الخط.

الهدف ليس إضافة التعقيد.

الهدف هو جعل منع العيوب أكثر قابلية للتنبؤ قبل تنفيذ اللحام التالي.
