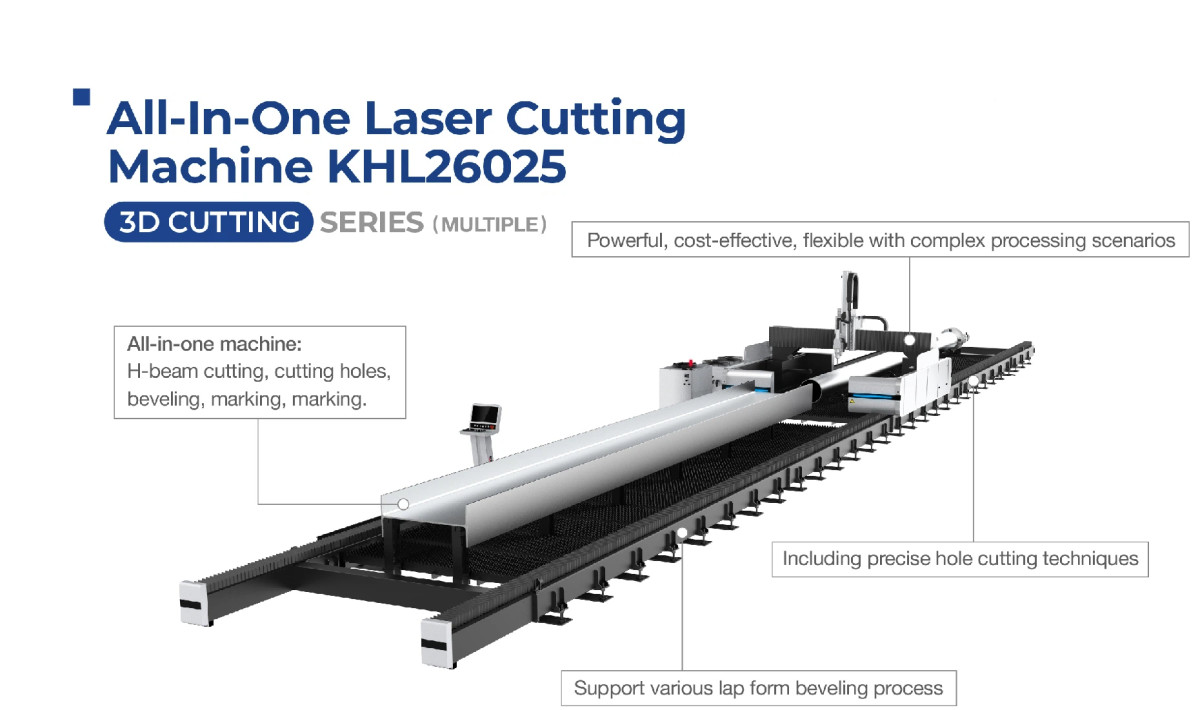

1.Introducción de la máquina de corte por láser de fibra CNC para viga H:

La máquina de corte por láser enfoca el haz láser emitido desde la fuente láser a través del sistema de trayectoria óptica en un haz láser de alta densidad de potencia. Este haz láser se dirige a la superficie de la pieza de trabajo, haciendo que alcance el punto de fusión o de ebullición. Al mismo tiempo, el gas a alta presión coaxial con el haz láser elimina el metal fundido o vaporizado. A medida que la posición relativa del haz láser y la pieza de trabajo se mueve, el material forma una ranura de corte, logrando el propósito del corte. El procesamiento de corte por láser reemplaza la cuchilla mecánica tradicional por un haz invisible, con alta precisión, corte rápido, sin limitación por las restricciones del patrón de corte, disposición automática para ahorrar materiales, cortes suaves, bajos costos de procesamiento, etc. Gradualmente mejorará o reemplazará los equipos tradicionales de corte de metal. La parte mecánica del cabezal de corte por láser no tiene contacto con la pieza de trabajo, y durante el funcionamiento, no causará rayaduras en la superficie de la pieza de trabajo. La velocidad de corte por láser es rápida, el corte es suave y plano, generalmente no se requiere procesamiento posterior; la zona afectada por el calor del corte es pequeña, la deformación de la lámina es pequeña, la ranura de corte es estrecha (0.1mm - 0.3mm); el corte no tiene tensión mecánica, no tiene rebabas de cizallamiento; la precisión de procesamiento es alta, la repetibilidad es buena, y la superficie del material no se daña; con programación de control numérico, puede procesar cualquier dibujo plano, y puede cortar placas grandes sin moldes, lo que es económico y ahorra tiempo.

2.Parámetro técnico de la máquina de corte por láser de fibra CNC para viga H

3.Características de la máquina de corte por láser de fibra CNC para viga H:

3.1 Alta precisión: La precisión de posicionamiento puede alcanzar ±0.01mm, la precisión de posicionamiento repetitivo es ±0.03mm, y el ancho mínimo de línea puede ser tan bajo como 0.01mm. Es adecuada para la fabricación de precisión.

3.2 Alta velocidad: La velocidad máxima de corte puede alcanzar más de ‌100m/min‌, y la velocidad de desplazamiento puede alcanzar hasta ‌30,000mm/min‌. La aceleración puede alcanzar ‌3.0G‌ o incluso ‌5G‌ (para modelos de gama alta)

3.3 El borde de corte es de buena calidad, con una ranura de corte estrecha (normalmente 0.1–0.3mm), una superficie lisa sin rebabas, una rugosidad de ‌Ra ≤ 6.5, una pequeña zona afectada por el calor, y una deformación mínima de la pieza de trabajo.

3.4 Procesamiento sin contacto: El cabezal láser no entra en contacto con el material, evitando así rayaduras, tensión mecánica y desgaste de la herramienta.

3.5 La adaptabilidad del material es fuerte. Puede cortar varios metales como acero al carbono, acero inoxidable, aleación de aluminio, cobre, y aleación de titanio. La máquina láser CO₂ también puede procesar materiales no metálicos como madera, acrílico, tela, cuero, plástico, cerámica, y vidrio.

3.6 Flexibilidad: Admite el corte de cualquier forma compleja, sin necesidad de fabricación de moldes. Adecuada para producción de pequeños lotes y múltiples variedades.

3.7 Alto nivel de automatización, compatible con programación de control numérico CNC, y capaz de integrarse perfectamente con sistemas CAD/CAM; las funciones opcionales incluyen alimentación automática, alineación visual, disposición automática, y reciclaje de residuos.

3.8 Ahorro de energía y protección ambiental: La eficiencia de conversión fotoeléctrica de la máquina de corte por láser de fibra es de aproximadamente 30%, que es tres veces la de la máquina láser CO₂; tiene bajo consumo energético de funcionamiento y bajos costos de mantenimiento.
