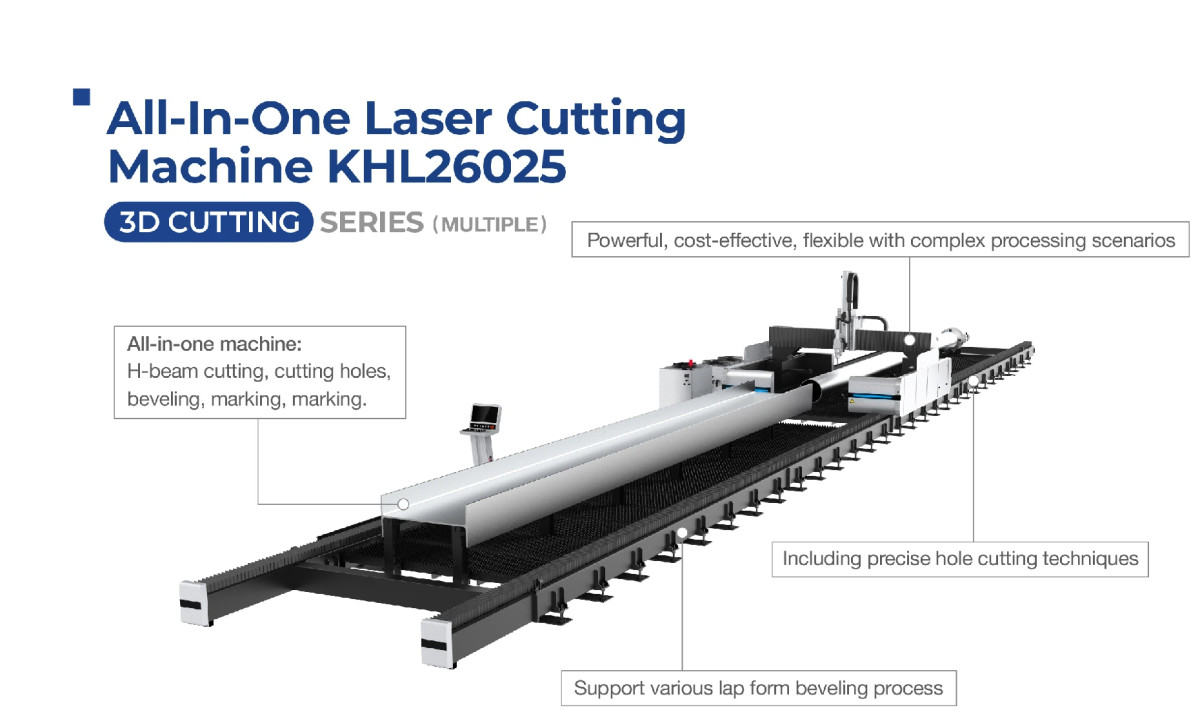

1.مقدمة عن آلة قطع ألياف الليزر CNC للعارضة H:

تقوم آلة القطع بالليزر بتركيز شعاع الليزر المنبعث من مصدر الليزر عبر نظام المسار البصري إلى شعاع ليزر عالي كثافة القدرة. يتم توجيه شعاع الليزر هذا إلى سطح قطعة العمل، مما يجعلها تصل إلى نقطة الانصهار أو نقطة الغليان. في الوقت نفسه، يقوم الغاز عالي الضغط المحوري مع شعاع الليزر بإزالة المعدن المنصهر أو المتبخر. مع تحرك الموضع النسبي بين شعاع الليزر وقطعة العمل، تتشكل في المادة وصلة قطع، مما يحقق غرض القطع. تحل معالجة القطع بالليزر محل السكين الميكانيكية التقليدية بشعاع غير مرئي، وتتميز بالدقة العالية، والقطع السريع، وعدم التقيد بقيود أنماط القطع، والترتيب التلقائي لتوفير المواد، والقطوع الناعمة، وانخفاض تكاليف المعالجة، وما إلى ذلك. وسوف تعمل تدريجيا على تحسين أو استبدال معدات قطع المعادن التقليدية. لا يوجد تلامس بين الجزء الميكانيكي من رأس القاطع بالليزر وقطعة العمل، وأثناء التشغيل، لن يتسبب ذلك في خدوش على سطح قطعة العمل. سرعة القطع بالليزر سريعة، والقطع ناعم ومستو، وعموما لا تكون هناك حاجة إلى معالجة لاحقة; المنطقة المتأثرة بالحرارة في القطع صغيرة، وتشوه اللوح صغير، ووصلة القطع ضيقة (0.1mm - 0.3mm); لا يوجد إجهاد ميكانيكي في القطع، ولا نتوءات قص; دقة المعالجة عالية، وقابلية التكرار جيدة، ولا يتضرر سطح المادة; باستخدام برمجة التحكم الرقمي، يمكن معالجة أي رسومات مستوية، ويمكن قطع الألواح الكبيرة دون قوالب، مما يعد اقتصاديا وموفرا للوقت.

2.المعلمات التقنية لآلة قطع ألياف الليزر CNC للعارضة H

3.خصائص آلة قطع ألياف الليزر CNC للعارضة H:

3.1 دقة عالية: يمكن أن تصل دقة التموضع إلى ±0.01mm، ويمكن أن تصل دقة التموضع التكراري إلى ±0.03mm، ويمكن أن يكون الحد الأدنى لعرض الخط منخفضا حتى 0.01mm. وهي مناسبة للتصنيع الدقيق.

3.2 سرعة عالية: يمكن أن تصل سرعة القطع القصوى إلى أكثر من ‌100m/min‌، ويمكن أن تصل سرعة الحركة إلى ‌30,000mm/min‌. ويمكن أن يصل التسارع إلى ‌3.0G‌ أو حتى ‌5G‌ (للطرازات المتطورة)

3.3 حافة القطع ذات جودة جيدة، مع وصلة قطع ضيقة (عادة 0.1–0.3mm)، وسطح أملس دون نتوءات، وخشونة تبلغ ‌Ra ≤ 6.5، ومنطقة صغيرة متأثرة بالحرارة، وتشوه طفيف لقطعة العمل.

3.4 معالجة بدون تلامس: لا يلامس رأس الليزر المادة، مما يتجنب الخدوش، والإجهاد الميكانيكي، وتآكل الأداة.

3.5 تتمتع بقدرة قوية على التكيف مع المواد. يمكنها قطع معادن مختلفة مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والنحاس، وسبائك التيتانيوم. ويمكن لآلة الليزر CO₂ أيضا معالجة المواد غير المعدنية مثل الخشب، والأكريليك، والقماش، والجلد، والبلاستيك، والسيراميك، والزجاج.

3.6 مرونة: تدعم قطع أي أشكال معقدة، دون الحاجة إلى تصنيع قوالب. مناسبة للإنتاج بكميات صغيرة ومتعدد الأصناف.

3.7 مستوى عال من الأتمتة، مع دعم برمجة التحكم الرقمي CNC، والقدرة على التكامل السلس مع أنظمة CAD/CAM; وتشمل الميزات الاختيارية التغذية التلقائية، والمحاذاة البصرية، والترتيب التلقائي، وإعادة تدوير النفايات.

3.8 توفير الطاقة وحماية البيئة: تبلغ كفاءة التحويل الكهروضوئي لآلة قطع ألياف الليزر حوالي 30%، وهي ثلاثة أضعاف كفاءة آلة الليزر CO₂; كما أنها تتميز بانخفاض استهلاك الطاقة التشغيلية وانخفاض تكاليف الصيانة.
