1.مقدمة حول مكابس الثني CNC المتزامنة الكهروهيدروليكية:

آلة الثني هي جهاز قادر على ثني الصفائح الرقيقة. يتكون هيكلها بشكل أساسي من قاعدة وطاولة عمل ولوحة تثبيت. توضع طاولة العمل على القاعدة، وتتكون من إطار قاعدة ولوحة ضغط. يتصل إطار القاعدة بلوحة التثبيت من خلال مفصلة. ويتكون إطار القاعدة من هيكل وملف ولوحة غطاء. يوضع الملف في التجويف الموجود في الهيكل، ويغطى الجزء العلوي من التجويف بلوحة الغطاء. عند الاستخدام، يُستخدم السلك لتغذية الملف بالكهرباء، وبعد مرور التيار، يولد قوة جاذبة على لوحة الضغط، مما يحقق تثبيت الصفيحة الرقيقة بين لوحة الضغط وإطار القاعدة. وبفضل استخدام التثبيت بالقوة الكهرومغناطيسية، يمكن تصنيع لوحة الضغط لتلبي مختلف متطلبات قطعة العمل، كما يمكنها أيضاً معالجة قطع العمل ذات الجدران الجانبية. كما أن التشغيل بسيط جداً.

تشمل آلة الثني الهيدروليكية قاعدة وطاولة عمل ولوحة تثبيت. توضع طاولة العمل على القاعدة، وتتكون من إطار قاعدة ولوحة ضغط. يتصل إطار القاعدة بلوحة التثبيت من خلال مفصلة. ويتكون إطار القاعدة من هيكل وملف ولوحة غطاء. يوضع الملف في التجويف الموجود في الهيكل، ويغطى الجزء العلوي من التجويف بلوحة الغطاء.

عند الاستخدام، يُستخدم السلك لتغذية الملف بالكهرباء، وبعد مرور التيار، يولد قوة جاذبة على لوحة الضغط، مما يحقق تثبيت الصفيحة الرقيقة بين لوحة الضغط وإطار القاعدة. وبفضل استخدام التثبيت بالقوة الكهرومغناطيسية، يمكن تصنيع لوحة الضغط لتلبي مختلف متطلبات قطعة العمل، كما يمكنها أيضاً معالجة قطع العمل ذات الجدران الجانبية. يمكن لآلة الثني تلبية احتياجات مختلف قطع العمل من خلال استبدال قالب آلة الثني.

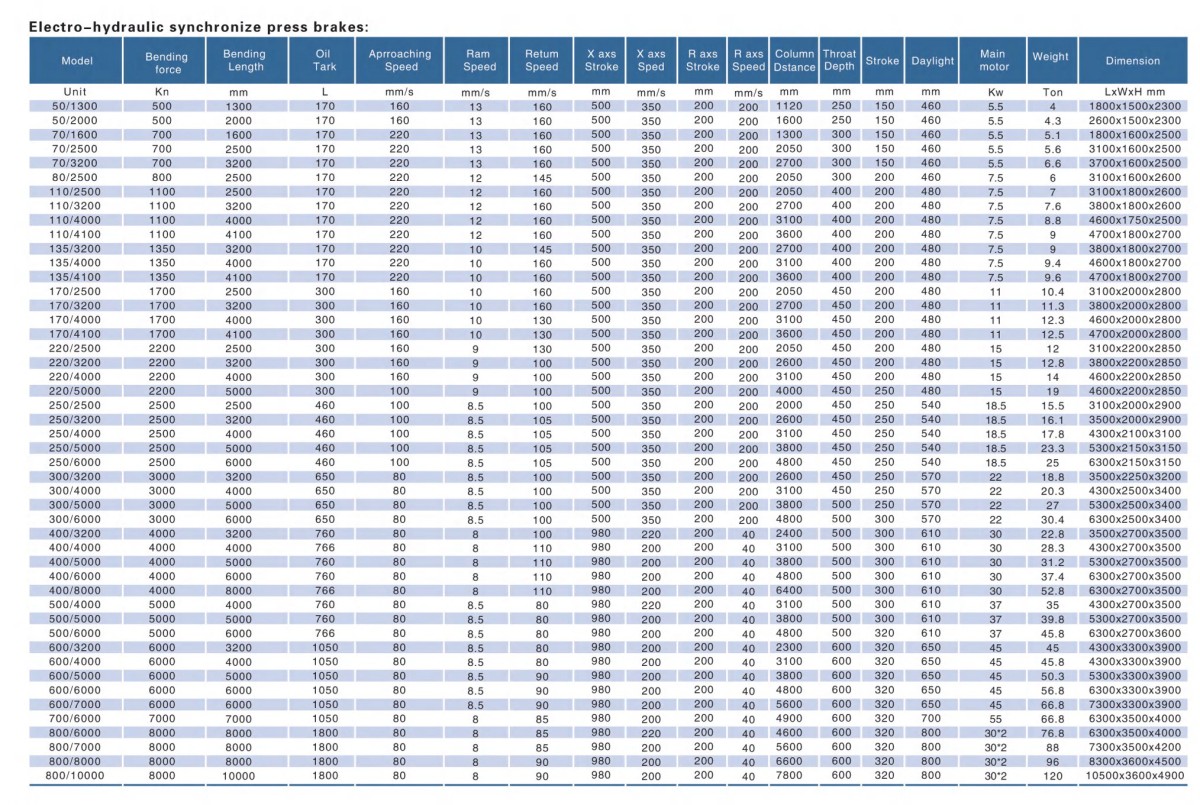

2.المعلمات الفنية لمكابس الثني CNC المتزامنة الكهروهيدروليكية

3.خصائص مكابس الثني CNC المتزامنة الكهروهيدروليكية:

3.1 الهيكل مصنوع من لحام فولاذي كامل، مما يوفر قوة وصلابة كافيتين;

3.2 يتم استخدام ناقل حركة هيدروليكي، وتوضع أسطوانات الزيت عند طرفي الماكينة على المنزلق وتدفع حركة الانزلاق مباشرة;

3.3 تعتمد آلية مزامنة المنزلق على المزامنة القسرية بعمود الالتواء;

3.4 تم اعتماد هيكل كتلة توقف ميكانيكي، وهو مستقر وموثوق;

3.5 يمكن ضبط شوط المنزلق بمرونة تلقائياً ويدوياً، ويعرض العداد النتيجة;

3.6 تُستخدم آلية تعويض الانحراف من النوع الإسفيني لضمان دقة ثني عالية.
