1.Описание 3D-сверлильного станка для H-образных балок:

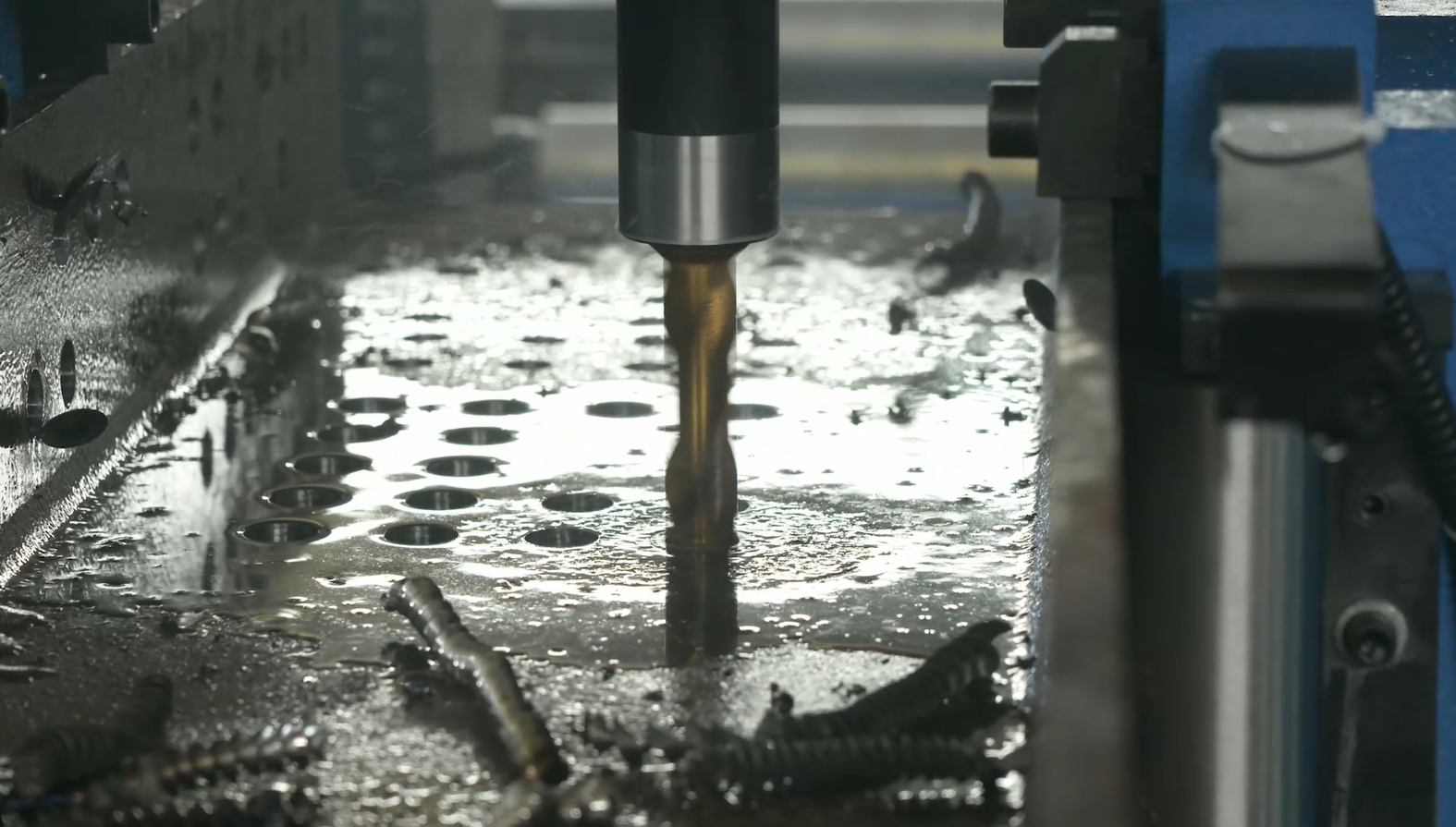

Этот станок в основном используется для сверлильных операций по H-образной стали, швеллеру и коробчатым балкам и широко применяется в таких отраслях, как здания из стальных конструкций, мосты и многоуровневые парковки. 7-осевой ЧПУ станок для трехмерного сверления стали использует семь серводвигателей для позиционирования сверления в двух вертикальных направлениях, одном горизонтальном направлении и одном направлении по длине, а также сервоподачу для трех главных осей. На трех поверхностях сверления каждая поверхность имеет одну главную сверлильную ось, и каждая главная сверлильная ось на каждой поверхности приводится в действие двигателем с переменной частотой. Главная сверлильная ось представляет собой сервоприводную сверлильную ось. Когда диаметры отверстий на каждой поверхности одинаковы, отверстия на всех трех поверхностях могут быть обработаны после однократного прохождения заготовки через оборудование, что обеспечивает высокую эффективность и высокую точность расположения отверстий. Это незаменимое оборудование для обеспечения качества в отрасли производства стальных конструкций.

2.Технические параметры 3D-сверлильного станка для H-образных балок

3.Характеристики 3D-сверлильного станка для H-образных балок:

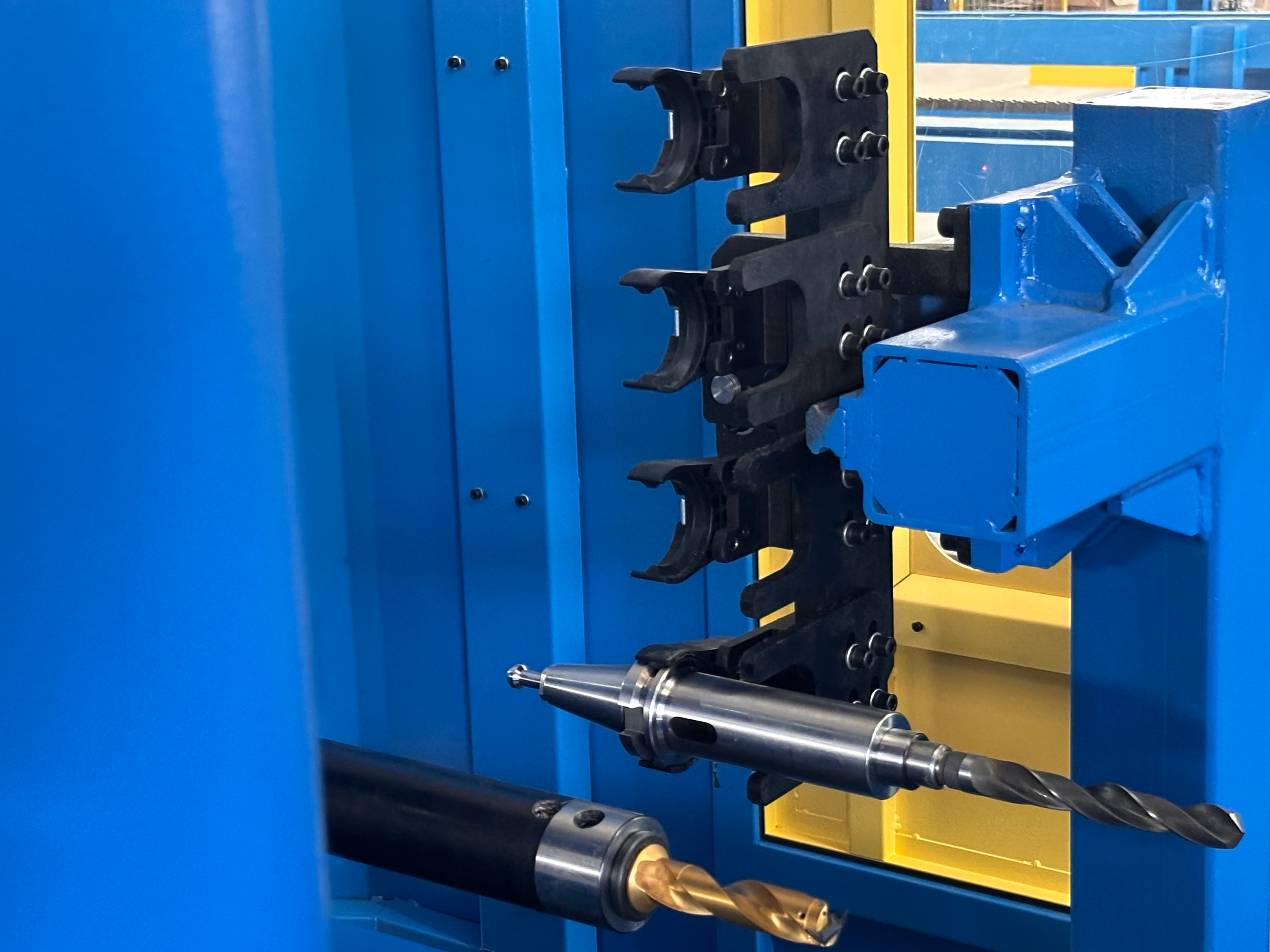

3.1 Вся машина имеет оптимизированную интегрированную конструкцию с высококачественным корпусом станка и сверлильными узлами, что обеспечивает высокую стабильность и высокую жесткость при высокоскоростном сверлении. Этот станок в основном состоит из основной машины, ЧПУ подвижного стола (3), коробки сверлильного шпинделя (3), зажимного устройства, устройства обнаружения, системы охлаждения, ящика для стружки, гидравлической станции, системы смазки, магазина инструментов(optional), маркировочного узла(optional)

3.2 Основная машина сварена из квадратной трубы. Конструкция основной машины усилена в местах с большей нагрузкой. После сварки была проведена искусственная обработка старением. Все это обеспечивает стабильность основной машины и, следовательно, точность всей машины

3.3 Имеются три ЧПУ подвижных стола: ЧПУ подвижный стол фиксированной стороны, ЧПУ подвижный стол подвижной стороны и промежуточный ЧПУ подвижный стол. Три подвижных стола схожи по конструкции и состоят из скользящей плиты, подвижного стола и системы сервопривода

3.4 На трех подвижных столах имеется шесть осей ЧПУ, включая три оси подачи ЧПУ и три оси позиционирования ЧПУ. Каждая ось ЧПУ направляется точной линейной роликовой направляющей и приводится в действие AC серводвигателем и шариковым винтом, что обеспечивает точность позиционирования

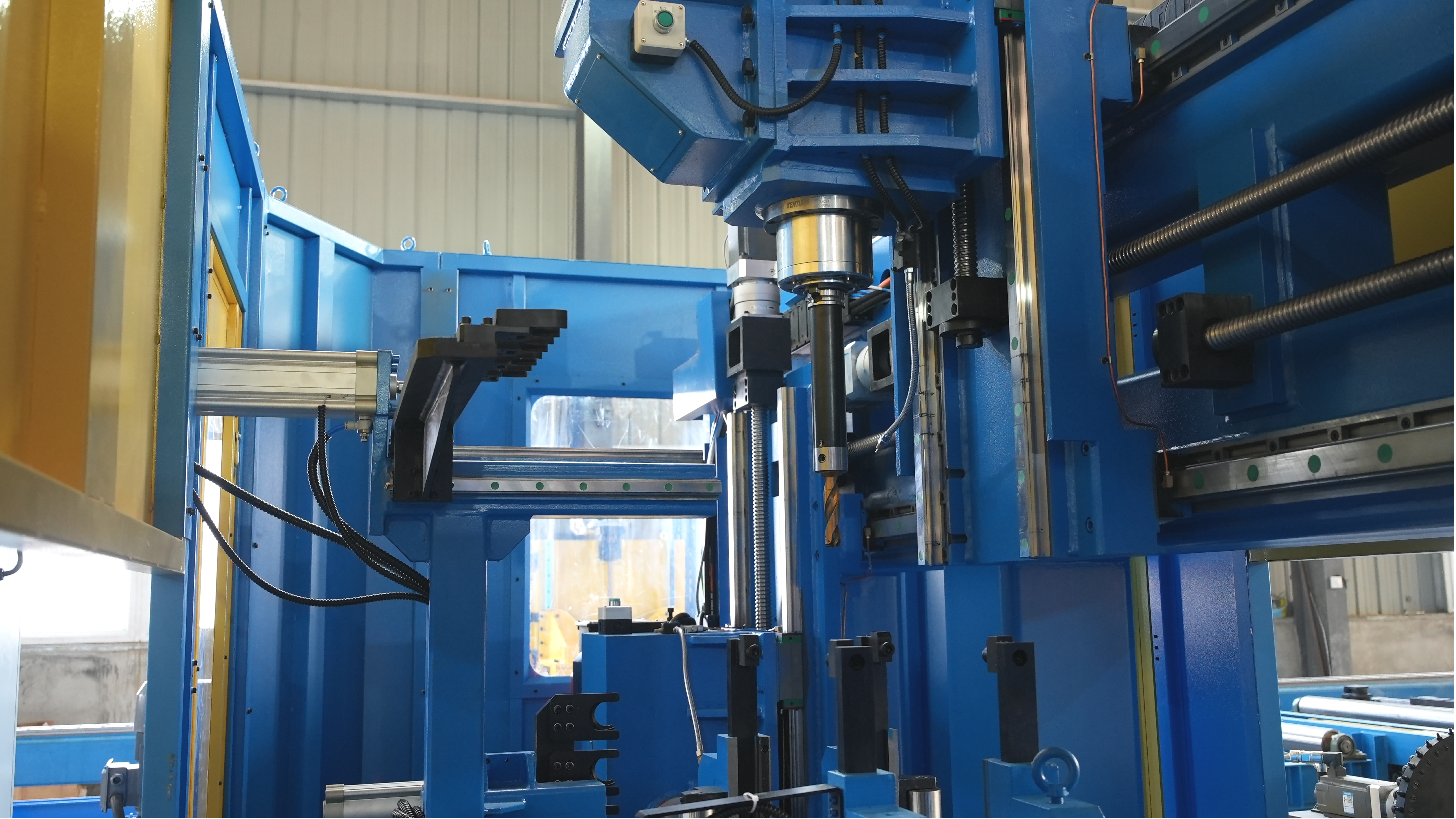

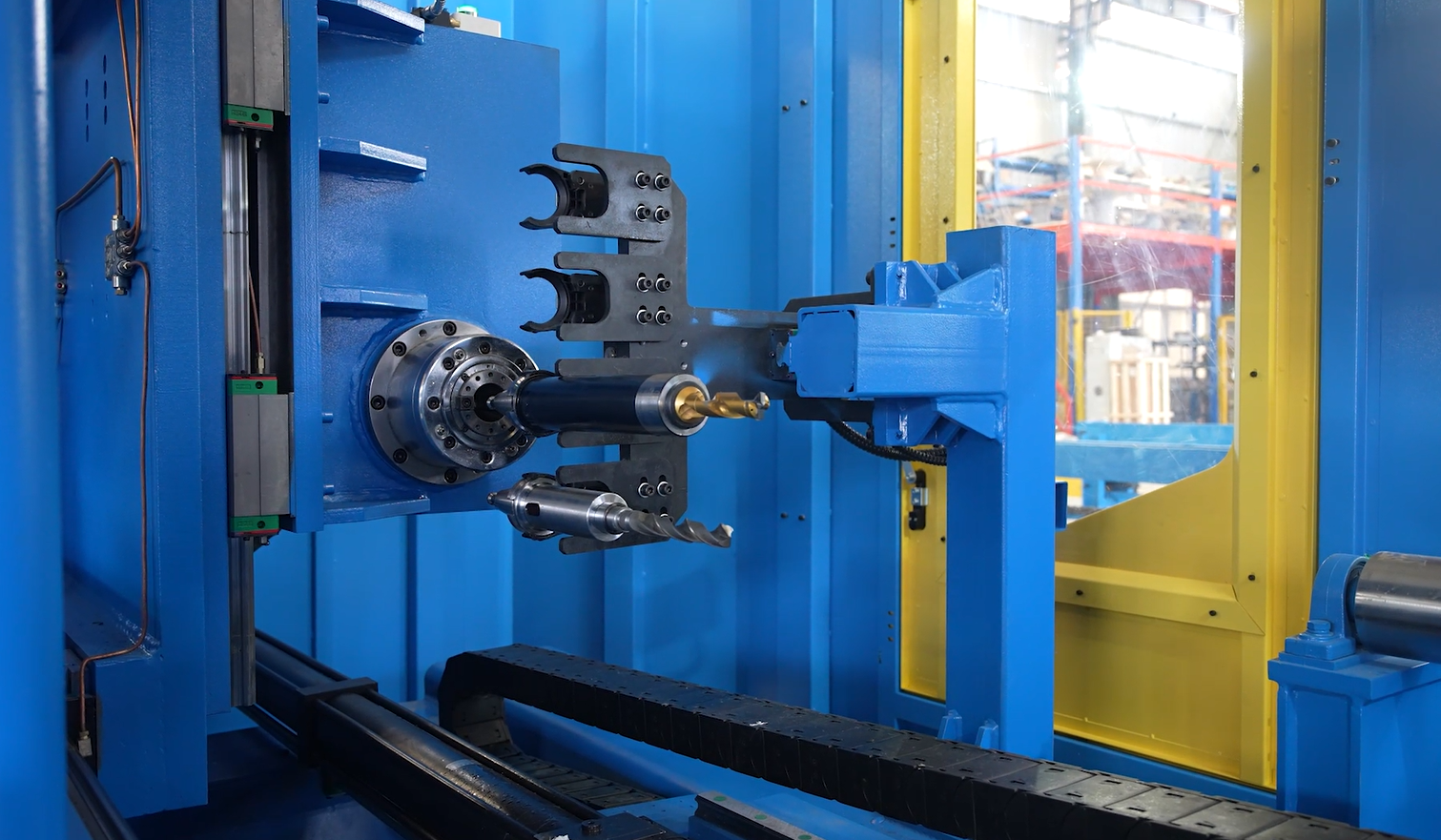

3.5 Имеются три шпиндельные коробки, которые установлены на трех NC подвижных столах для горизонтального и вертикального сверления. Каждая сверлильная шпиндельная коробка может выполнять сверление как отдельно, так и одновременно

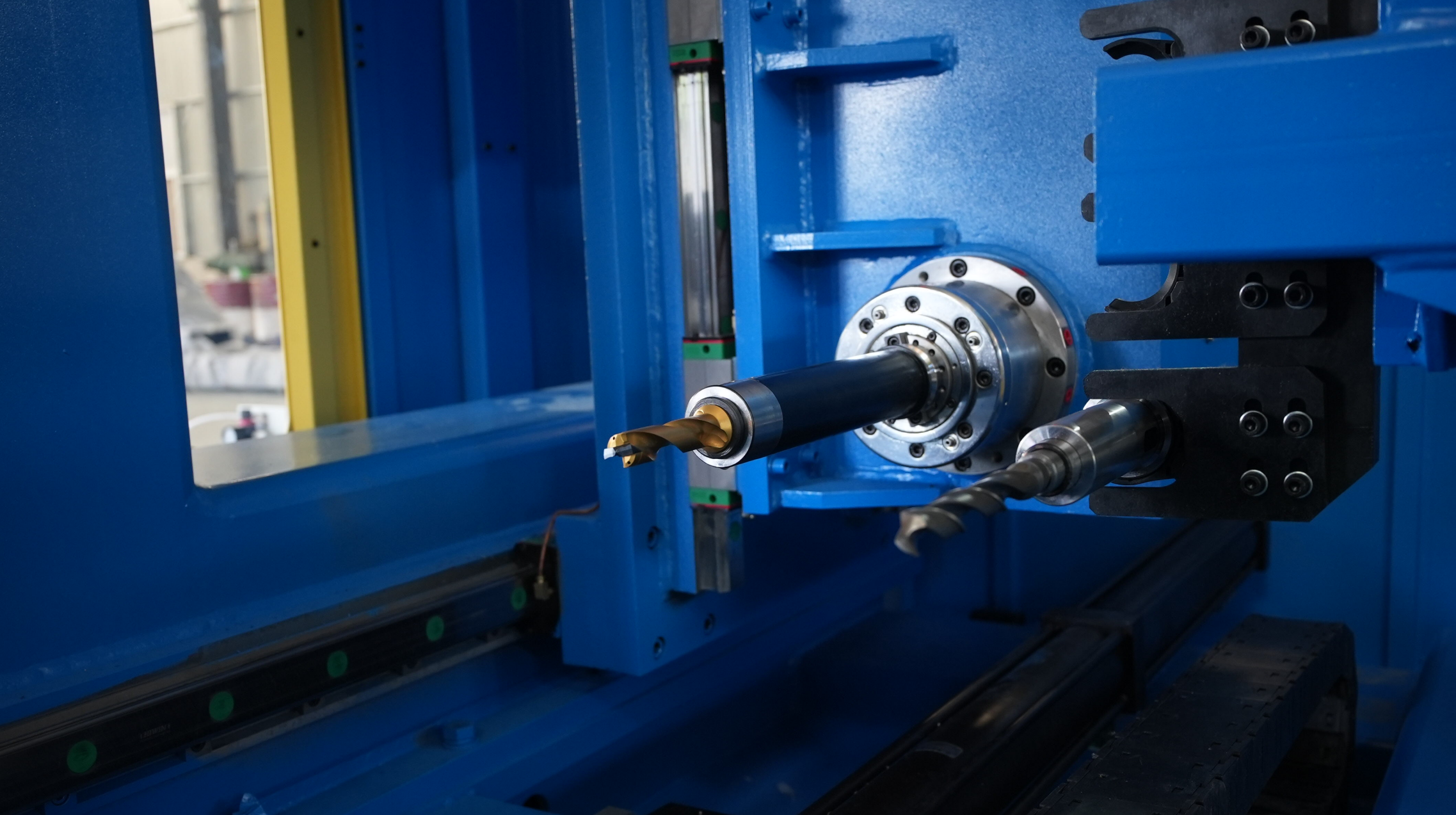

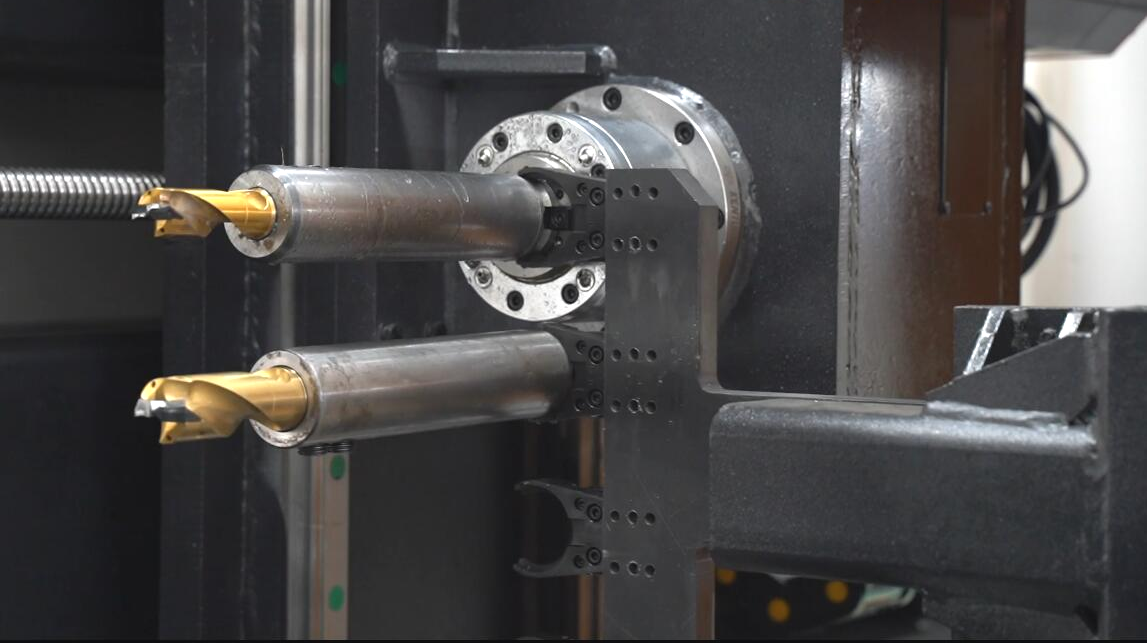

3.6 Используется высокоскоростной прецизионный шпиндель известного тайваньского бренда, модель BT, который может удовлетворить требованиям использования как твердосплавных, так и быстрорежущих стальных сверл. Каждая ось ЧПУ направляется тяжелонагруженной роликовой линейной направляющей и приводится в действие серводвигателем и роликовым винтом, что обеспечивает жесткость и точность позиционирования

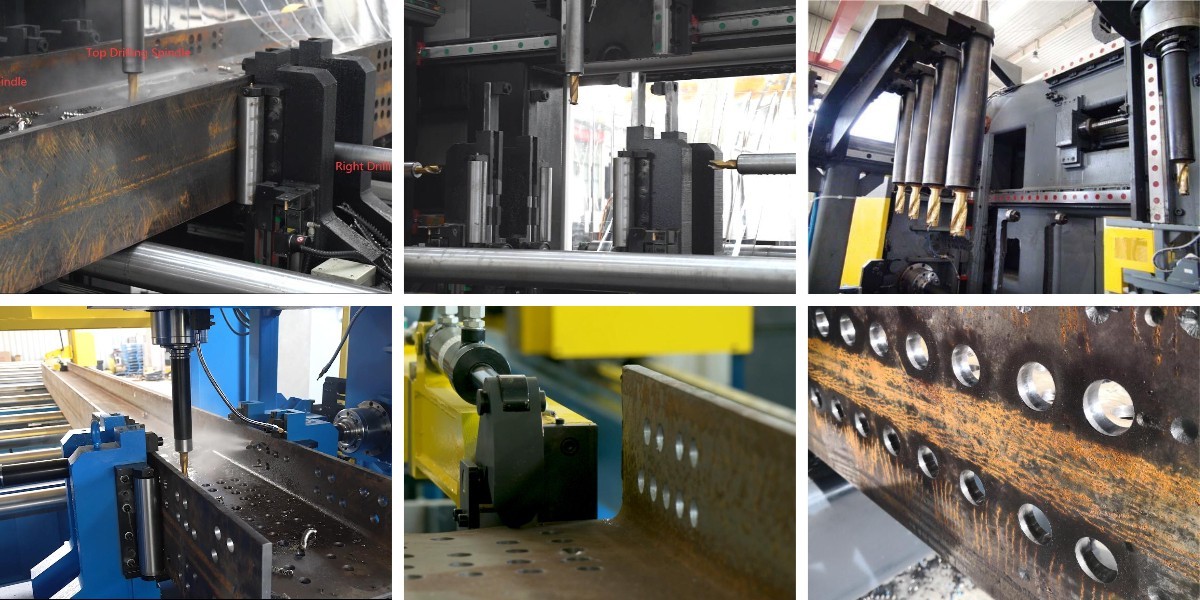

4.Более подробная информация о 3D-сверлильном станке для H-образных балок
