Резьбонакатная плашка: полное руководство по типам, материалам и промышленному применению в 2026 году

Что такое роликовая плашка для накатки резьбы

Роликовая плашка для накатки резьбы — это закалённый прецизионный инструмент, предназначенный для формирования наружной резьбы на цилиндрической заготовке методом пластической деформации, а не снятия материала. Вместо образования стружки плашка перемещает металл под контролируемым давлением, формируя профиль резьбы. Поэтому технология накатки резьбы важна для покупателей, которым необходимы высокая производительность, прочные впадины резьбы и стабильная повторяемость при массовом производстве.

В промышленной практике роликовая плашка определяется не только своей геометрией, шагом, углом профиля и качеством поверхности, но и станочной системой, в которой она работает. Эффективность плашки зависит от соответствия оснастки материалу заготовки, диаметру заготовки, смазке, скорости накатывания и жёсткости станка. Даже качественная плашка может обеспечить стабильный результат только при согласованной работе всей технологической цепочки.

Большинство роликовых плашек изготавливается из износостойких инструментальных сталей или аналогичных материалов с высокой твёрдостью, способных выдерживать давление, нагрев и многократное трение. Они применяются для болтов, винтов, шпилек, автомобильных крепёжных изделий, трубных соединителей, строительной фурнитуры и различных резьбовых деталей по индивидуальным требованиям. В отраслях, где целостность резьбы влияет на скорость сборки и долговременную надёжность, качество плашки напрямую определяет качество готовой детали.

Для специалистов по закупкам понимание назначения роликовой плашки выходит за рамки оценки самого инструмента. Её реальная ценность определяется влиянием на производительность, качество поверхности, стабильность размеров и снижение количества брака на производственной линии. Поэтому оснастку часто оценивают вместе с резьбонакатными станками, квалификацией операторов и стандартами контроля.

Как работает технология накатки резьбы

Принцип работы роликовой плашки основан на холодной формовке. Когда заготовка зажимается между плашками, материал заполняет обратный профиль резьбы, выгравированный на рабочей поверхности плашки. Поскольку волокна материала сжимаются и перенаправляются, а не срезаются, полученная резьба обычно обладает лучшей усталостной прочностью и более гладкой поверхностью, чем нарезанная резьба при сопоставимом контроле процесса.

Процесс начинается с выбора правильного диаметра заготовки. Если заготовка имеет увеличенный размер, резьба может чрезмерно заполняться, давление возрастает, а срок службы плашки сокращается. Если заготовка слишком мала, формирование вершины резьбы может быть неполным. Точная настройка также включает совмещение шага, межцентровое расстояние плашек, давление накатывания, синхронизацию подачи, выбор смазки и чистоту поверхности заготовки перед началом формования.

Роликовая плашка работает при очень высоком локальном контактном напряжении, поэтому одной твёрдости недостаточно. Плашка должна сочетать вязкость, износостойкость и точность профиля. Микродефекты на поверхности плашки могут непосредственно переноситься на резьбовую деталь, вызывая следы, проскальзывание, плохое качество поверхности или нестабильность размеров. Поэтому высокоточная шлифовка, контроль термообработки и финальная проверка являются ключевыми этапами производства плашек.

На реальном производстве плашка является лишь одной частью формовочной системы. На результат влияют жёсткость станка, синхронизация шпинделей, подача смазки и дисциплина оператора при настройке. Wuxi Armada поставляет решения для резьбонакатных станков наряду с широким ассортиментом металлообрабатывающего оборудования, что удобно покупателям, формирующим согласованные производственные линии, а не приобретающим отдельные станки.

Основные типы роликовых плашек для накатки резьбы

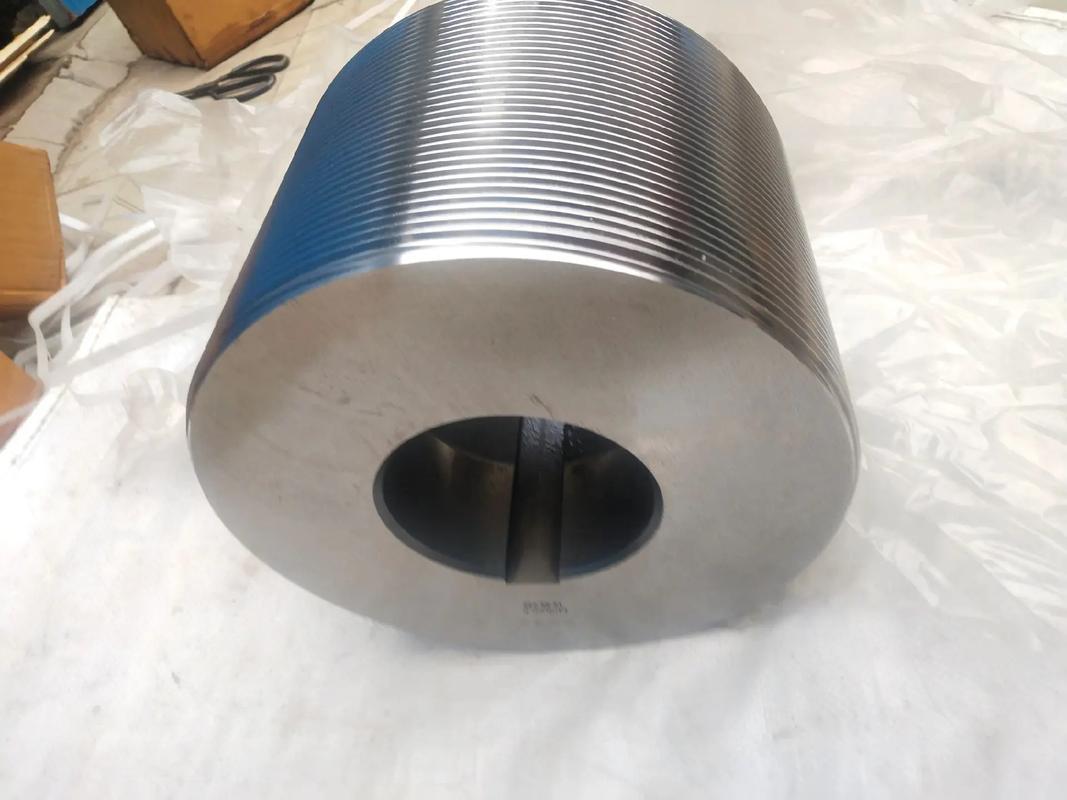

Наиболее распространённая классификация основана на форме плашки. Плоские резьбонакатные плашки широко применяются для производства крепёжных изделий большими объёмами, поскольку обеспечивают быстрые циклы и эффективную подачу. Цилиндрические плашки используются в некоторых ротационных системах накатки, где необходимы непрерывное движение и стабильное зацепление. Сегментные плашки и специальные профильные плашки применяются, когда геометрия резьбы или форма детали требуют более индивидуальной траектории накатывания.

Другой практический способ классификации — по стандарту резьбы и области применения. Роликовая плашка может быть рассчитана на метрическую резьбу, унифицированную резьбу, трапецеидальные профили, трубные профили или нестандартную промышленную геометрию. Покупателям не следует считать плашки взаимозаменяемыми только потому, что их номинальный диаметр выглядит одинаковым. Угол резьбы, допуск шага, точность подъёма и форма вершины должны соответствовать целевой спецификации и требованиям сборки.

Плашки также классифицируются по диапазону материалов заготовки. Крепёжные изделия из углеродистой стали, детали из легированной стали, шпильки из нержавеющей стали и некоторые цветные материалы ведут себя при накатке по-разному. Конструкция подходящей плашки может предусматривать различный уровень качества поверхности, разгрузочную геометрию или стратегию выбора твёрдости для управления напряжением течения и уменьшения налипания. Это особенно важно при экспортном производстве, где разные конечные рынки предъявляют требования к различным основным материалам.

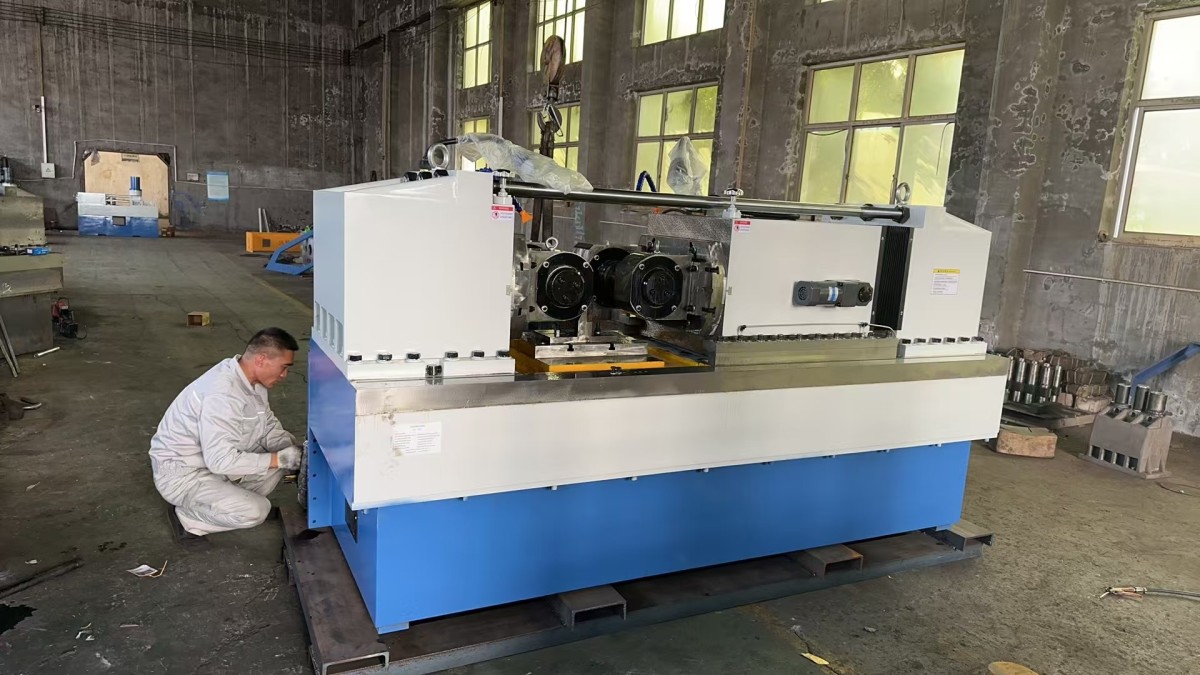

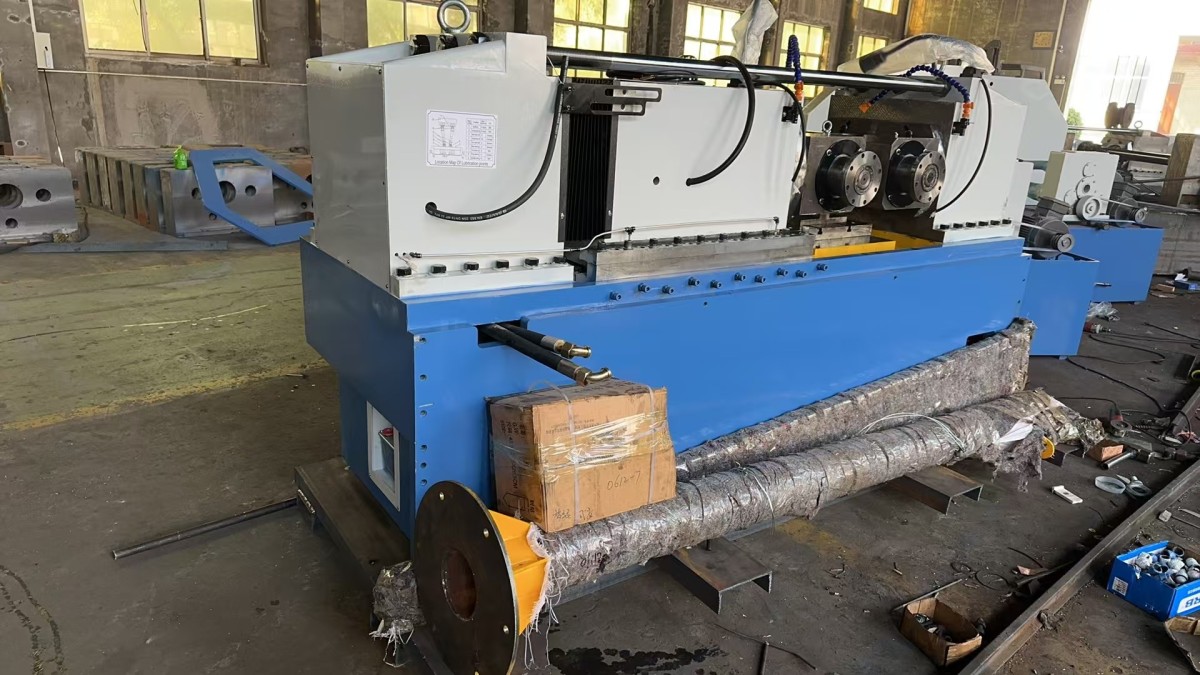

С точки зрения совместимости со станком покупатели часто рассматривают плашку вместе с таким оборудованием, как резьбонакатный станок Z28-150, резьбонакатный станок ZC28-6.3 или резьбонакатный станок Z28-1000. Правильное соответствие зависит от размера детали, усилия накатывания, объёма производства и гибкости настройки. Wuxi Armada может поддержать такой комплексный подбор, поскольку её предложение включает резьбонакатное и другое оборудование для обработки металла.

Материалы плашек, твёрдость и срок службы

Выбор материала является одним из важнейших факторов производительности роликовой плашки. Как правило, плашки изготавливаются из высококачественной инструментальной стали, способной обеспечить твёрдость и износостойкость, необходимые для многократных циклов холодного формования. Конкретный выбор зависит от сложности профиля резьбы, твёрдости заготовки, качества смазки и ожидаемого объёма производства. Материал плашки, хорошо работающий с низкоуглеродистой сталью, может оказаться неподходящим для более твёрдых сплавов или абразивных условий производства.

Твёрдость необходимо рассматривать вместе с вязкостью. Очень высокая твёрдость может повысить износостойкость, однако при недостаточной вязкости плашка становится уязвимой к выкрашиванию или растрескиванию при ударных нагрузках и ошибках настройки. Покупателям следует уточнить у поставщиков, каким образом контролируется стабильность термообработки, как устраняется искажение профиля после закалки и какой метод чистовой обработки применяется для сохранения точности резьбы.

Срок службы плашки зависит не только от её материала. На фактический ресурс влияют состав материала заготовки, качество заготовки, скорость накатывания, чистота смазки и настройка оператором. Неоднородные заготовки могут вызывать нестабильное заполнение профиля и локальные перегрузки. Недостаточная смазка увеличивает трение и нагрев, ускоряя износ и ухудшая качество поверхности резьбы. Поэтому опытные производители рассматривают ресурс плашки как результат работы всего процесса, а не как фиксированное значение в каталоге.

Практичный подход к закупке заключается в совместной оценке образцов деталей, ожидаемого размера партии, периодичности обслуживания и сроков поставки заменяемых плашек. Минимальная начальная цена может не обеспечивать наилучшую экономическую эффективность, если она приводит к частым остановкам или нестабильному качеству резьбы. В B2B-производстве стабильный ресурс и прогнозируемое планирование замены обычно важнее выбора самой дешёвой оснастки.

Как выбрать подходящую роликовую плашку для накатки резьбы

Выбор подходящей роликовой плашки начинается с определения спецификации готовой резьбы. Покупателям следует подтвердить номинальный диаметр, шаг, форму резьбы, класс допуска, диапазон диаметров заготовки, материал детали и требуемое состояние поверхности. Если изделие относится к конструкционному крепежу, соединителям, работающим под давлением, или используется в повторяющейся сборке, точность и стабильность резьбы становятся важнее одной лишь скорости.

Второй этап — соответствие плашки условиям производства. Цех, выполняющий небольшие партии с частой переналадкой, может отдавать приоритет удобству настройки и универсальности плашки. Предприятие по производству крепежа с непрерывным выпуском больших объёмов может в первую очередь учитывать длительный срок службы, стабильное сохранение профиля и совместимость с автоматической подачей. Поэтому даже при одинаковом размере резьбы такие закупочные приоритеты могут привести к разным рекомендациям.

Покупателям также следует оценивать поддержку поставщика. Важно выяснить, может ли поставщик консультировать по подготовке заготовок, настройке станка, смазке, устранению неисправностей и планированию запасных частей. Wuxi Armada представляет интерес в этом отношении, поскольку работает в сфере оборудования для производства и обработки и предлагает резьбонакатные станки вместе с дополнительным оборудованием для производственных условий. Такие более широкие знания об оборудовании помогают лучше согласовать плашку и станок.

Продуманный процесс выбора обычно включает проверку образцов, подтверждение технического чертежа, анализ ожидаемой производительности и обсуждение типичных отказов, таких как проскальзывание, следы от роликов и плохое качество поверхности. Это соответствует вопросам материала плашки, шага, твёрдости и ресурса плашки и помогает отделу закупок перейти от общих предложений по оснастке к решениям, подходящим для конкретного процесса.

Кто использует роликовые плашки и где они применяются

Решения с использованием роликовых плашек применяются производителями крепёжных изделий, поставщиками автомобильной отрасли, изготовителями строительной фурнитуры, машиностроительными предприятиями и субподрядными обрабатывающими заводами. Они особенно подходят для случаев, когда наружную резьбу необходимо получать со стабильным качеством, высокой повторяемостью и эффективным временем цикла при средних и больших объёмах производства. Для компаний, поставляющих продукцию на экспорт, накатанная резьба помогает обеспечить более стабильные характеристики сборки от партии к партии.

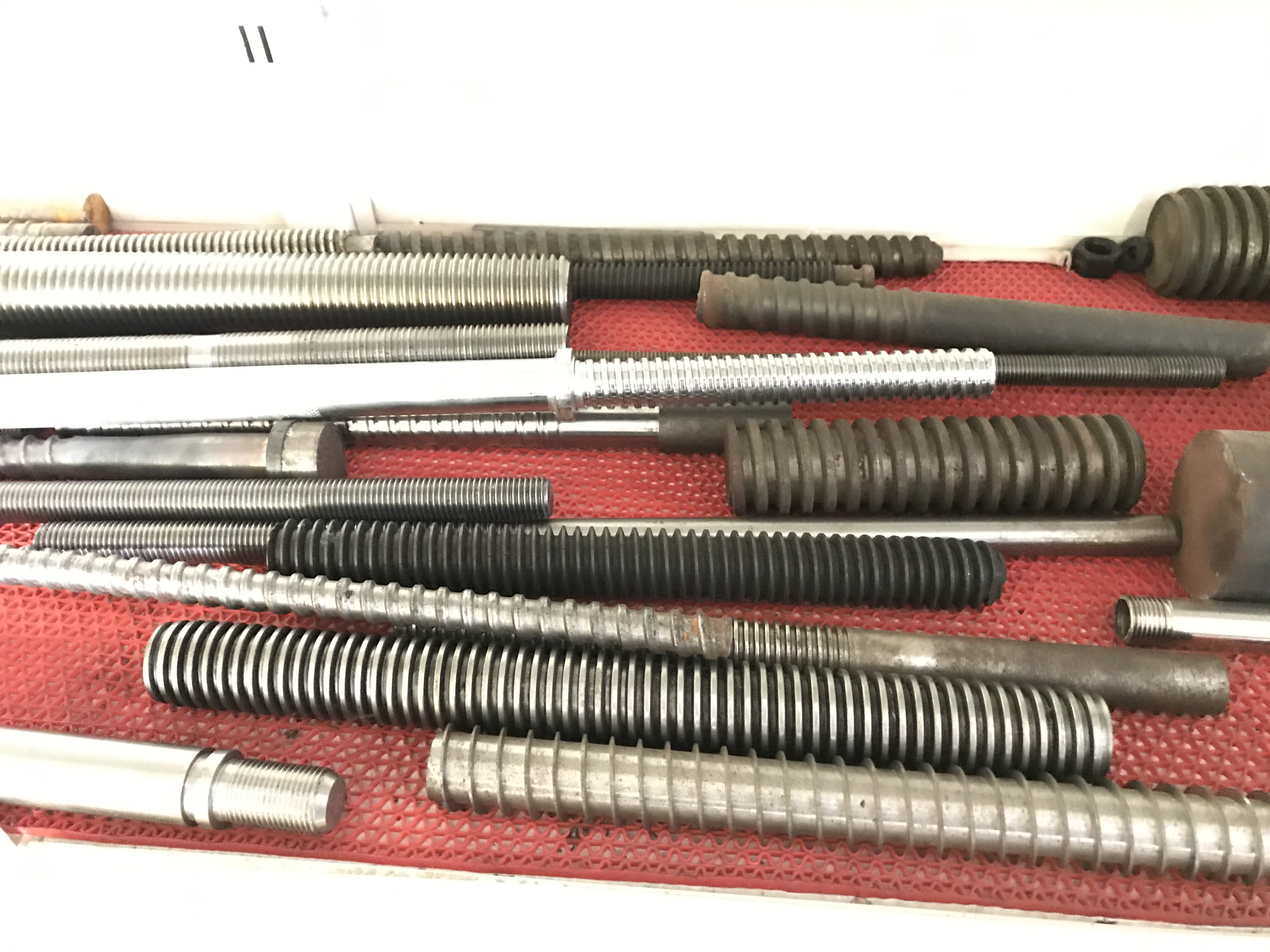

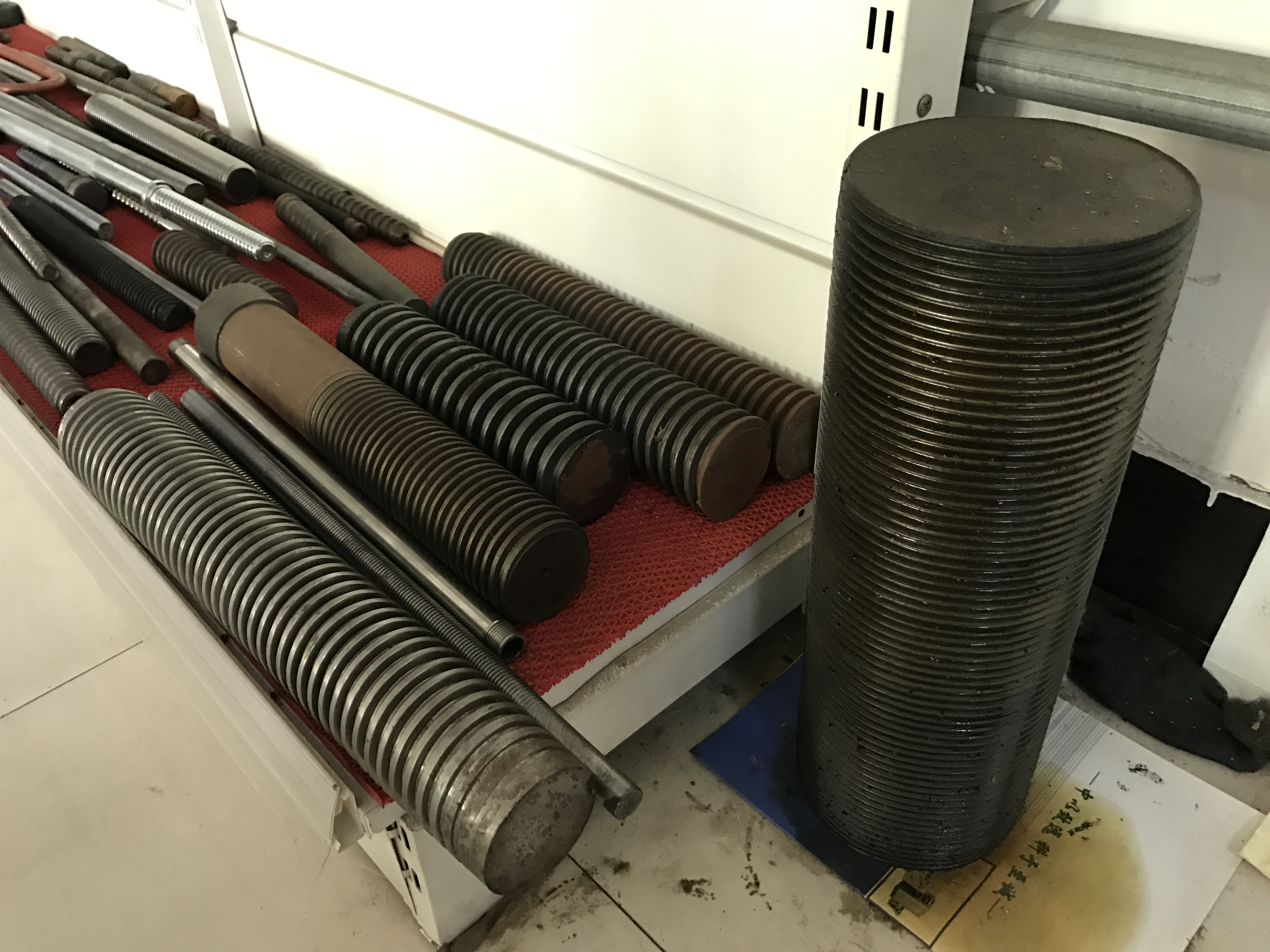

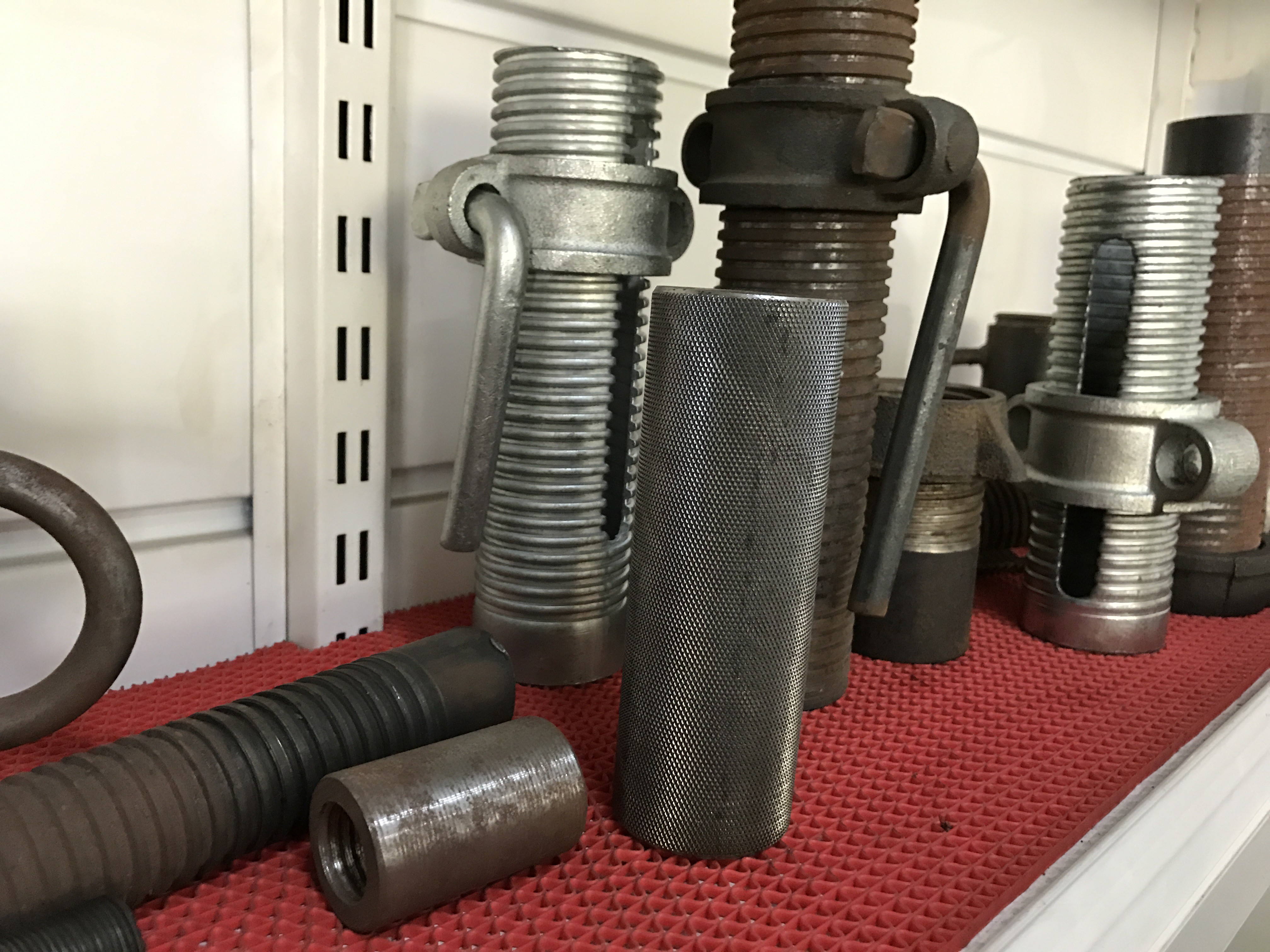

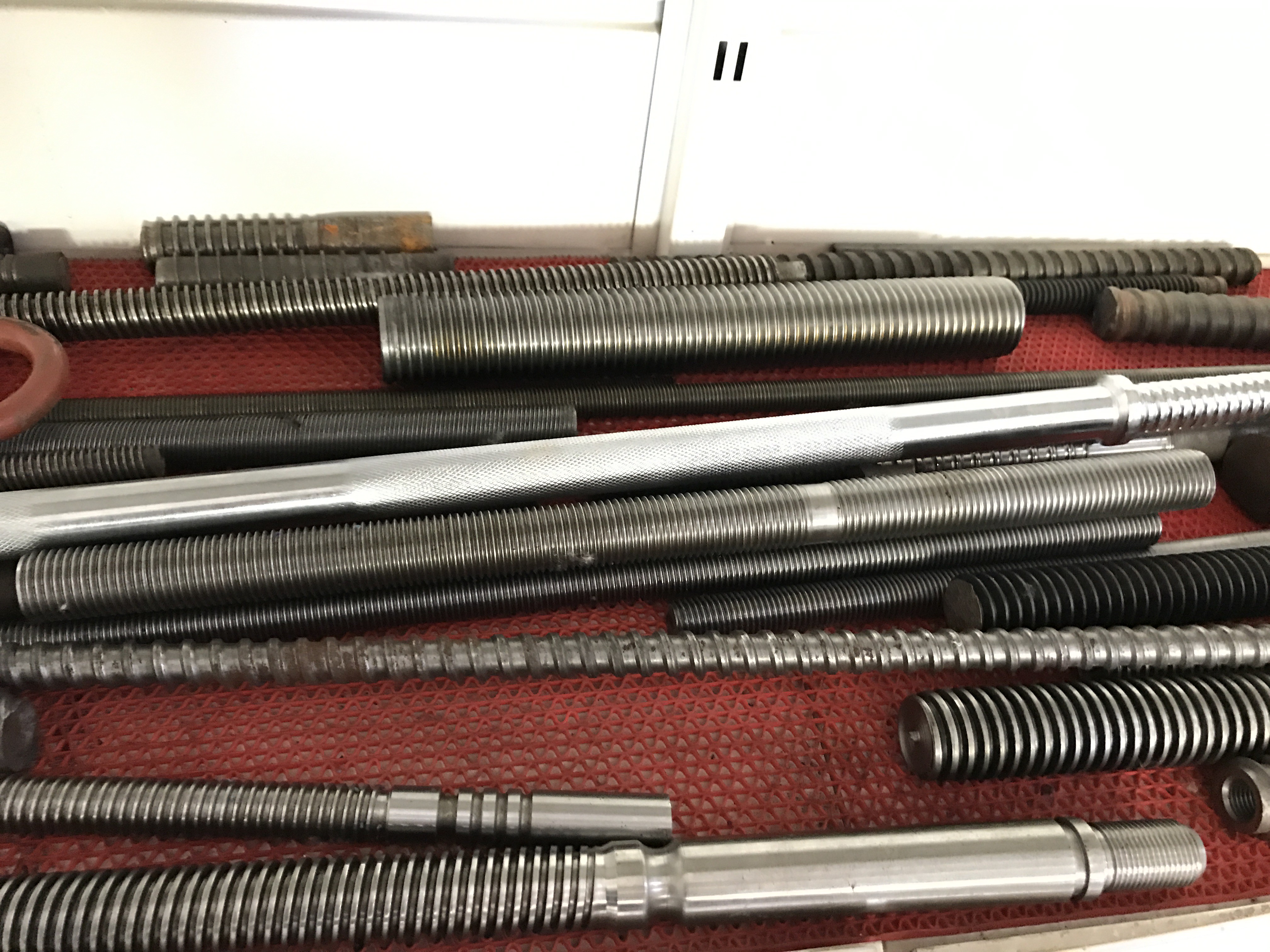

Типичные области применения включают болты, резьбовые стержни, шпильки, анкерные элементы, трубные соединительные детали, электротехническую фурнитуру, детали бытовой техники и промышленные соединители. В таких условиях ценность роликовой плашки определяется не только соответствием размерам. Покупатели также учитывают прочность впадины резьбы, качество поверхности, поведение при нанесении покрытия и эффективность последующей сборки на предприятиях клиентов.

Международные проекты часто требуют поставщиков оборудования и оснастки, понимающих различные производственные условия. Среди клиентов, связанных с Wuxi Armada, указаны такие компании, как URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA. Эти сведения свидетельствуют об опыте работы в международных промышленных цепочках поставок, но не означают одинаковое применение плашек в каждом случае.

Для покупателей, оценивающих доступ к рынкам и надёжность поставщика, важны и общие признаки доверия. Wuxi Armada указывает среди своих сертификатов сертификат ISO9001, сертификат CE и сертификат SGS. С практической точки зрения закупок эти подтверждения не заменяют техническую проверку, но могут помочь при предварительной оценке поставщиков, когда отделы закупок сравнивают партнёров по станкам и оснастке для международных проектов.

Контроль производства, установка и обеспечение качества

Даже хорошо спроектированная роликовая плашка может работать неудовлетворительно при слабой установке и недостаточном контроле процесса. Перед монтажом плашки станок необходимо выровнять, очистить и осмотреть. Оператор должен проверить выравнивание плашек, надёжность зажима, направление подачи заготовки, поток смазки и размеры первой детали до начала полного производства. Это снижает риск преждевременного износа, несоответствия шага и повреждения вершин резьбы.

Контроль качества должен охватывать как плашку, так и накатанную деталь. Обычно проверяются точность профиля, стабильность шага, наружный диаметр, качество поверхности, а также визуальное наличие следов или проскальзывания. В ответственных применениях покупатели могут дополнительно оценивать поведение покрытия при сцеплении или момент сборки, поскольку резьба, прошедшая визуальный контроль, всё ещё может вызвать проблемы на последующих операциях при нестабильном качестве формования.

Регламентное обслуживание включает контроль чистоты смазки, проверку вибрации станка, соблюдение допуска заготовки и своевременную замену плашек до того, как сильный износ начнёт ухудшать качество деталей. Прогнозируемая замена обычно экономичнее ожидания момента, когда видимые дефекты распространятся на всю производственную партию. На предприятиях с несколькими станками документирование ресурса плашек по марке материала и семейству деталей помогает улучшить будущие закупочные решения.

Для предприятий, расширяющих возможности обработки металла, координация с поставщиком имеет большое значение. Wuxi Armada предлагает широкий ассортимент оборудования, включая сварочное оборудование, установки для резки, оборудование для обработки листового металла, системы удаления заусенцев, сверлильные станки, гибочные машины и резьбонакатные станки. Для некоторых покупателей это упрощает согласование накатки резьбы с предшествующими операциями изготовления и последующей сборкой в рамках одной закупочной системы.

Структура затрат, TCO и рыночные тенденции 2026 года

Совокупная стоимость владения роликовой плашкой включает гораздо больше, чем цену покупки. Покупателям следует учитывать ресурс плашки, время настройки, простои станка, расход смазки, уровень брака, выход годных деталей с первого прохода, обучение операторов, срок поставки замены и влияние нестабильного качества резьбы на последующую сборку. Несколько большие первоначальные вложения в оснастку могут быть оправданы, если они сокращают простои и повышают предсказуемость процесса при длительных сериях.

Анализ ROI следует связывать с производственными целями. При массовом производстве крепежа основными факторами отдачи являются эффективность цикла, повторяемость и более длительные стабильные интервалы обслуживания. При разнообразном производстве по заказам большую ценность, чем максимальный абсолютный ресурс плашки, могут создавать гибкость и более быстрая переналадка. Отделам закупок следует сравнивать сценарии на основе фактической номенклатуры продукции, а не общих заявлений поставщиков.

В перспективе 2026 года рынок роликовых плашек развивается под влиянием повышенных требований к стабильности процесса, более широкого применения твёрдых и специализированных материалов, а также более тесной интеграции оснастки, управления станком и данных контроля. Покупатели всё чаще хотят, чтобы поставщики могли обсуждать не только саму плашку, но и совместимость со станком, устранение неисправностей и производственный поток. Это создаёт преимущества для партнёров с практическими знаниями оборудования и опытом прикладной поддержки.

Компаниям, планирующим расширение производственных мощностей, лучше всего оценивать роликовые плашки вместе с выбором станка, проверкой образцов и долгосрочным планированием обслуживания. Покупателям, рассматривающим оборудование Z28-150, ZC28-6.3 или Z28-1000, следует выяснить, способен ли поставщик поддержать весь процесс — от выбора оснастки до обеспечения стабильной эксплуатации. Именно при таком комплексном подходе ценность закупки становится заметной в реальных производственных результатах.
