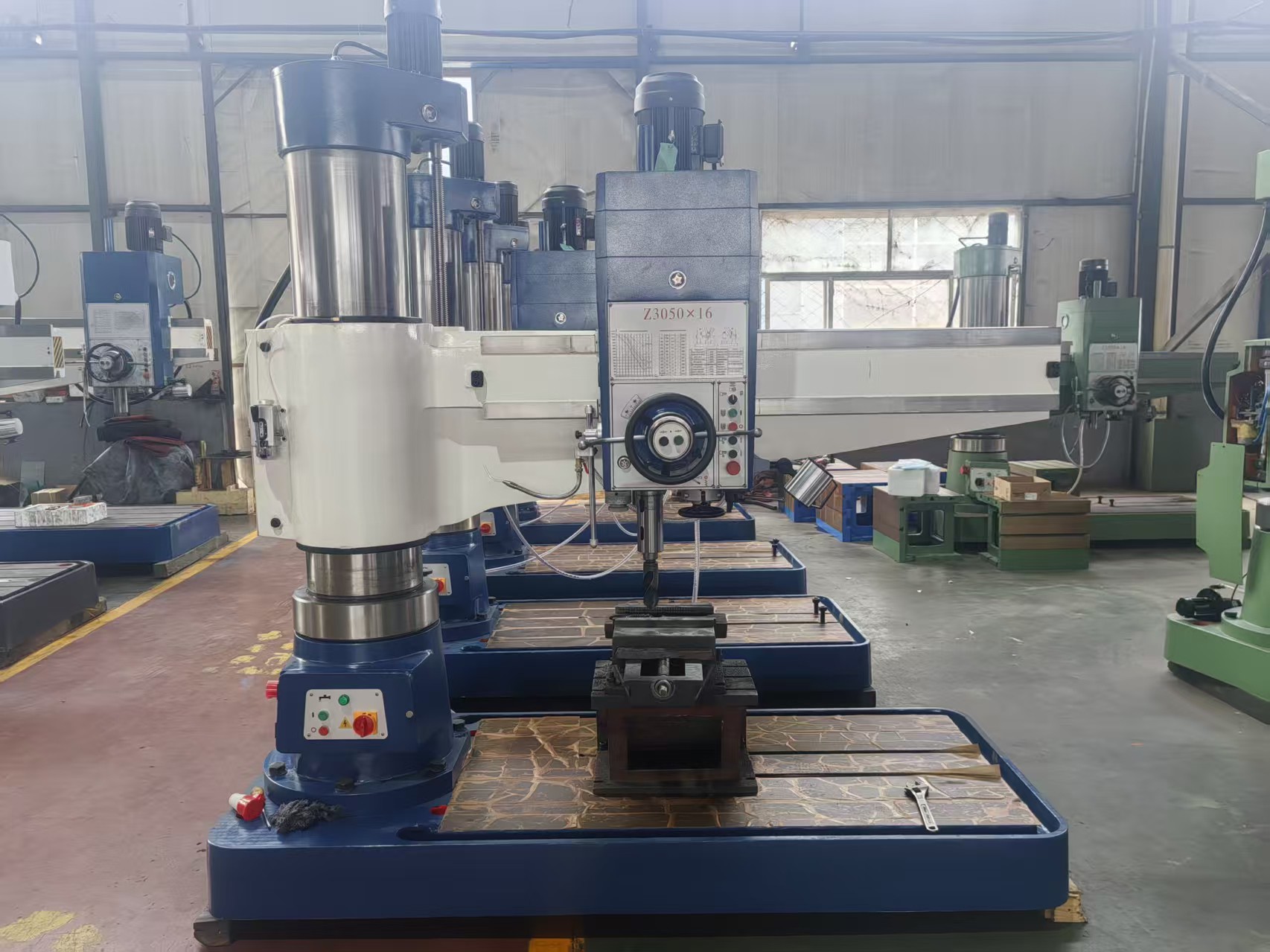

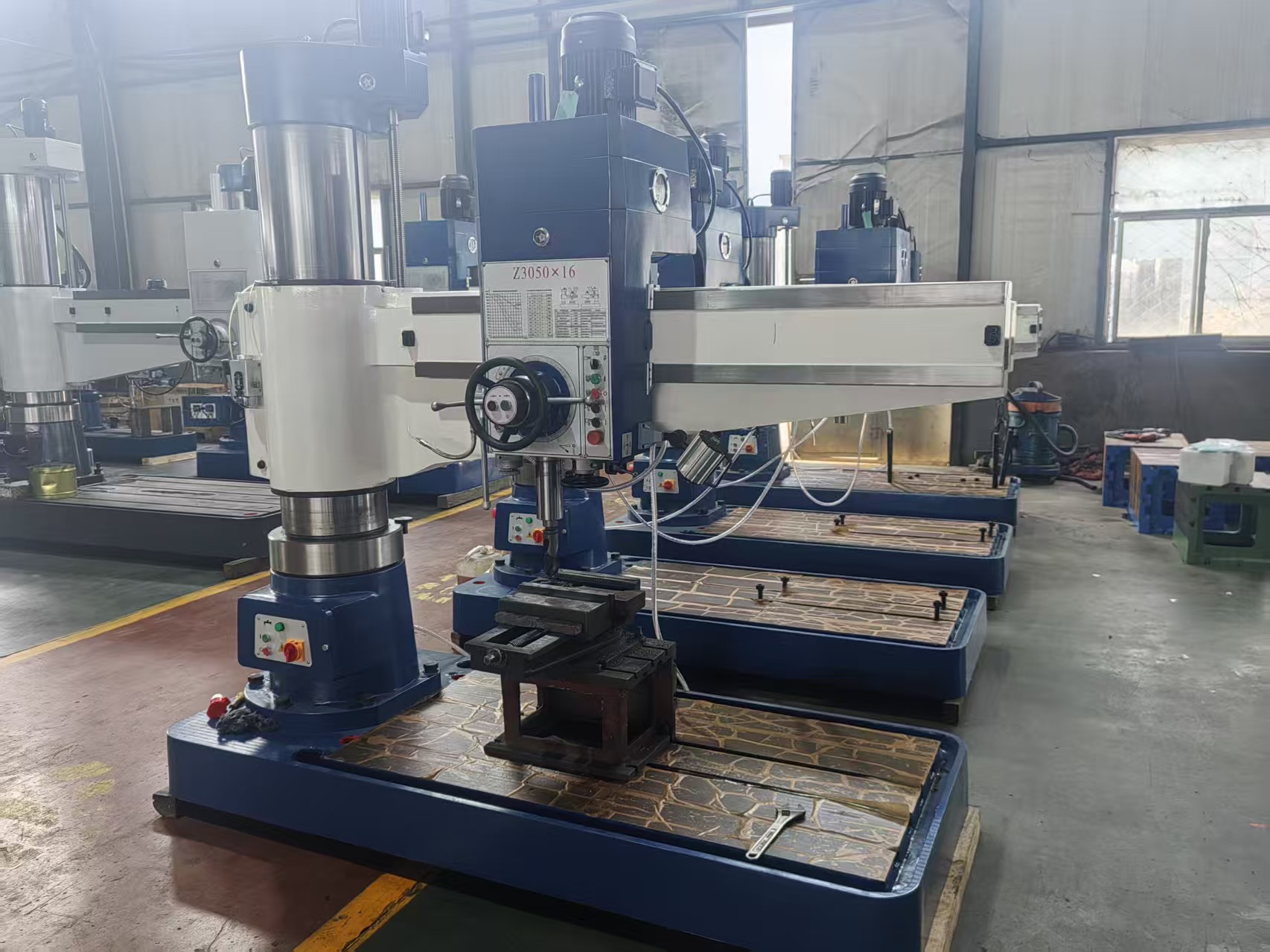

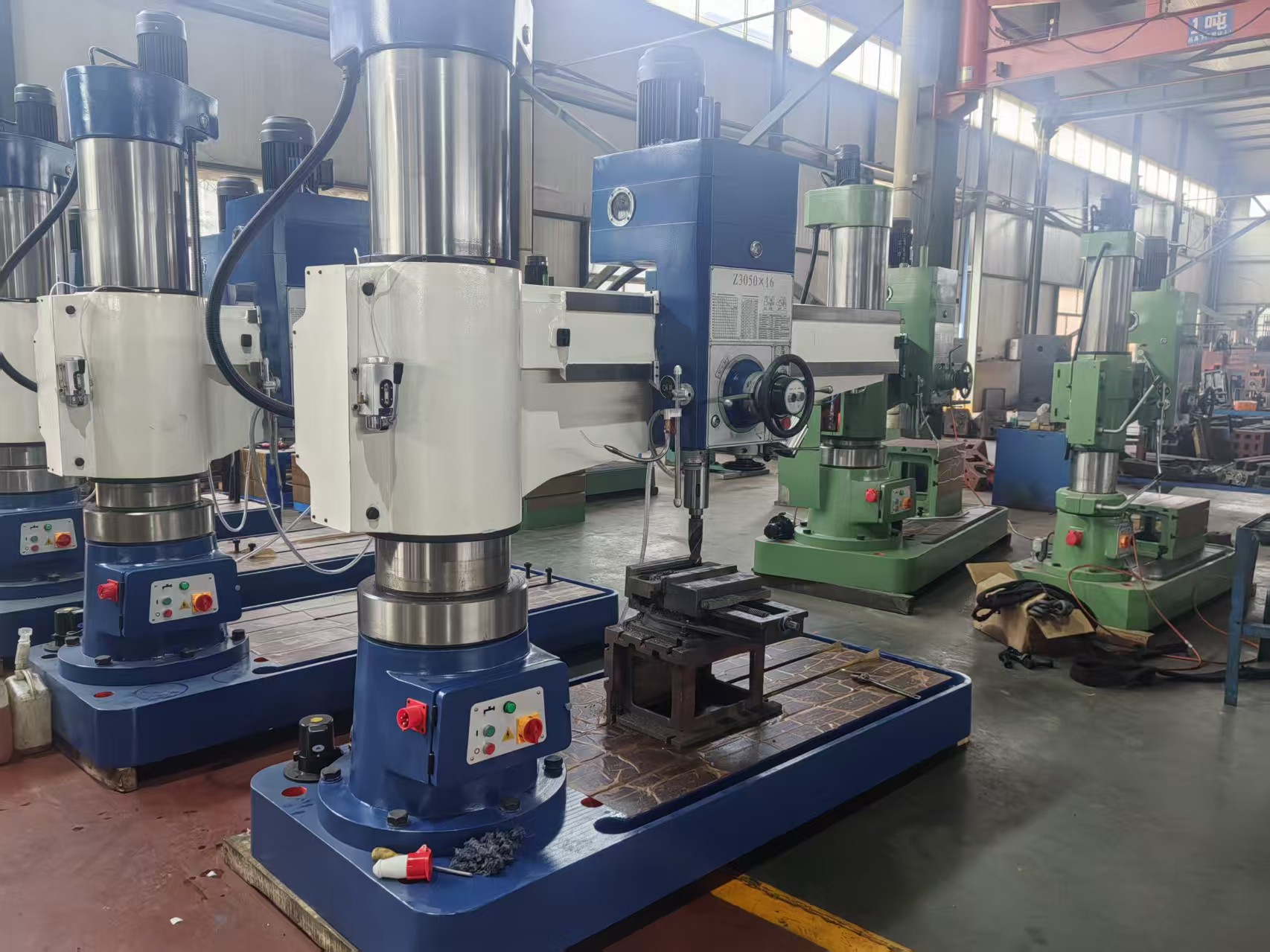

1.Introducción a la taladradora radial:

1.1 El taladro giratorio es adecuado para perforar, escariar, roscar, cepillar, y roscar hilos en piezas metálicas medianas y grandes. Los principales movimientos funcionales del taladro giratorio hidráulico se realizan mediante la manija, botones, etc. en la caja del husillo.

1.2 La columna exterior impulsa el brazo giratorio para rotar ±180º alrededor de la columna interior.

1.3 El brazo giratorio se mueve hacia arriba y hacia abajo a lo largo de la columna exterior.

1.4 La caja del husillo se mueve a izquierda y derecha a lo largo del carril guía del brazo giratorio.

1.5 La caja del husillo: realiza la rotación, el avance, y la operación del husillo. El rango de velocidad del husillo es de 25 - 2000 r/min, con un total de 16 niveles. La operación puede lograrse girando la manija de operación centralizada (botón de preselección de velocidad del husillo). El rango de avance del husillo es de 0.04 - 3.2 mm/r, con un total de 16 niveles. La operación puede lograrse girando la manija de operación centralizada (botón de preselección de cantidad de avance del husillo).

1.6 Elevación y sujeción del brazo giratorio: La elevación del brazo giratorio es accionada por el motor en la parte superior de la columna y se transmite mediante la tuerca del tornillo para lograr la elevación del brazo giratorio. La tuerca de elevación está equipada con una tuerca de seguridad para garantizar que el brazo giratorio no caiga repentinamente; la sujeción del brazo giratorio se logra mediante el accionamiento hidráulico del bloque romboidal para la sujeción, y el bloque romboidal se autobloquea después de la sujeción; después de completarse la acción de sujeción de elevación o descenso del brazo giratorio, el brazo giratorio se sujeta automáticamente, controlado por el interruptor eléctrico instalado en el cilindro de aceite.

1.7 Sujeción de la caja del husillo y de la columna: La sujeción de la caja del husillo y de la columna es accionada por potencia hidráulica, y el bloque romboidal sujeta. Estas dos acciones pueden realizarse simultáneamente o por separado. El botón de selección es la perilla en el panel de la caja del husillo (perilla de selección del estado de sujeción de la columna de la caja del husillo), con la posición central siendo sujeción, la izquierda siendo la liberación separada de la columna, y la derecha siendo la liberación separada de la caja del husillo. Los botones de realización de la operación son el botón de liberación de la columna de la caja del husillo y el botón de sujeción de la columna de la caja del husillo.

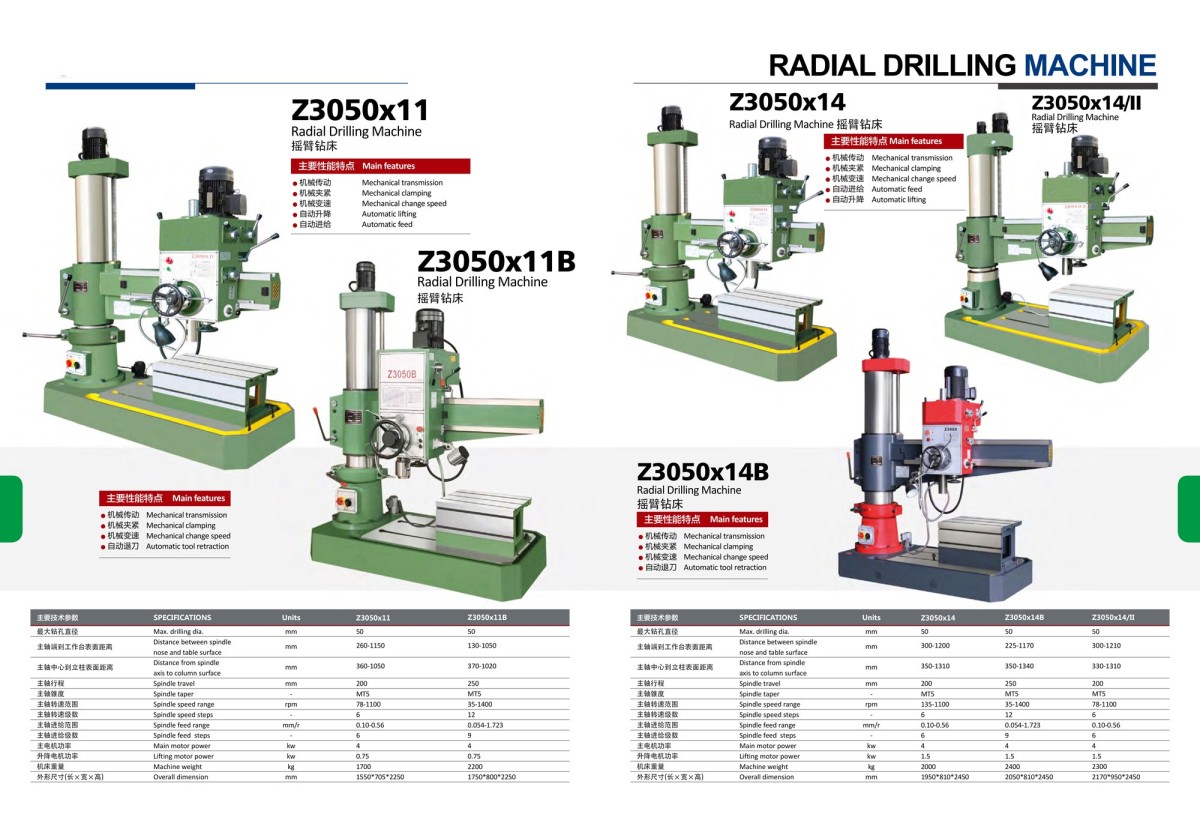

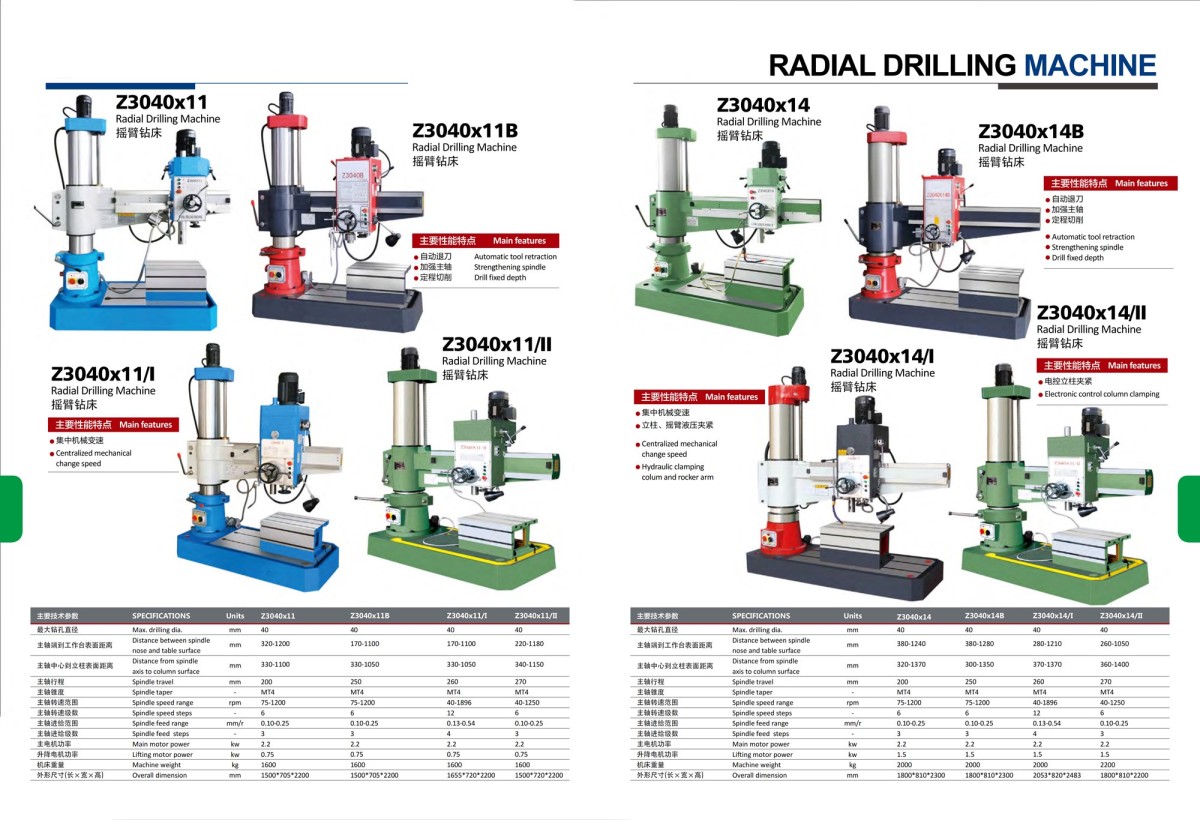

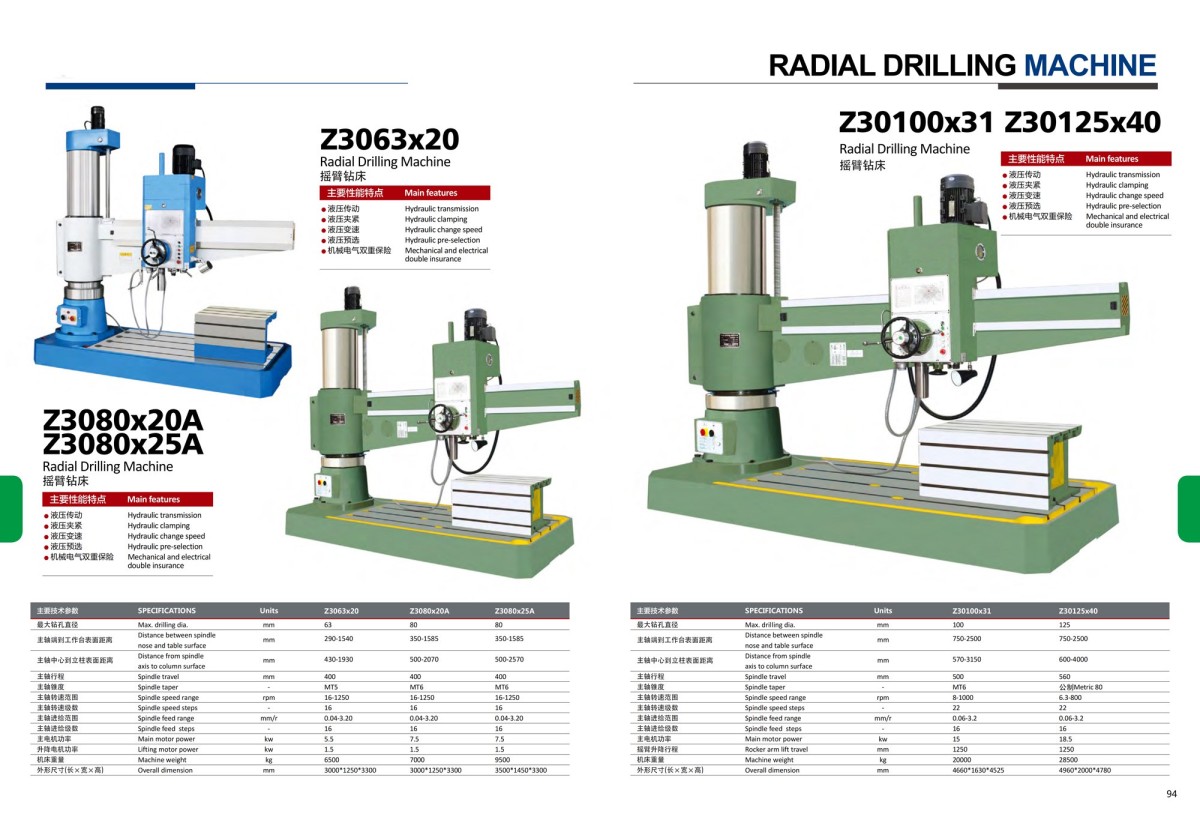

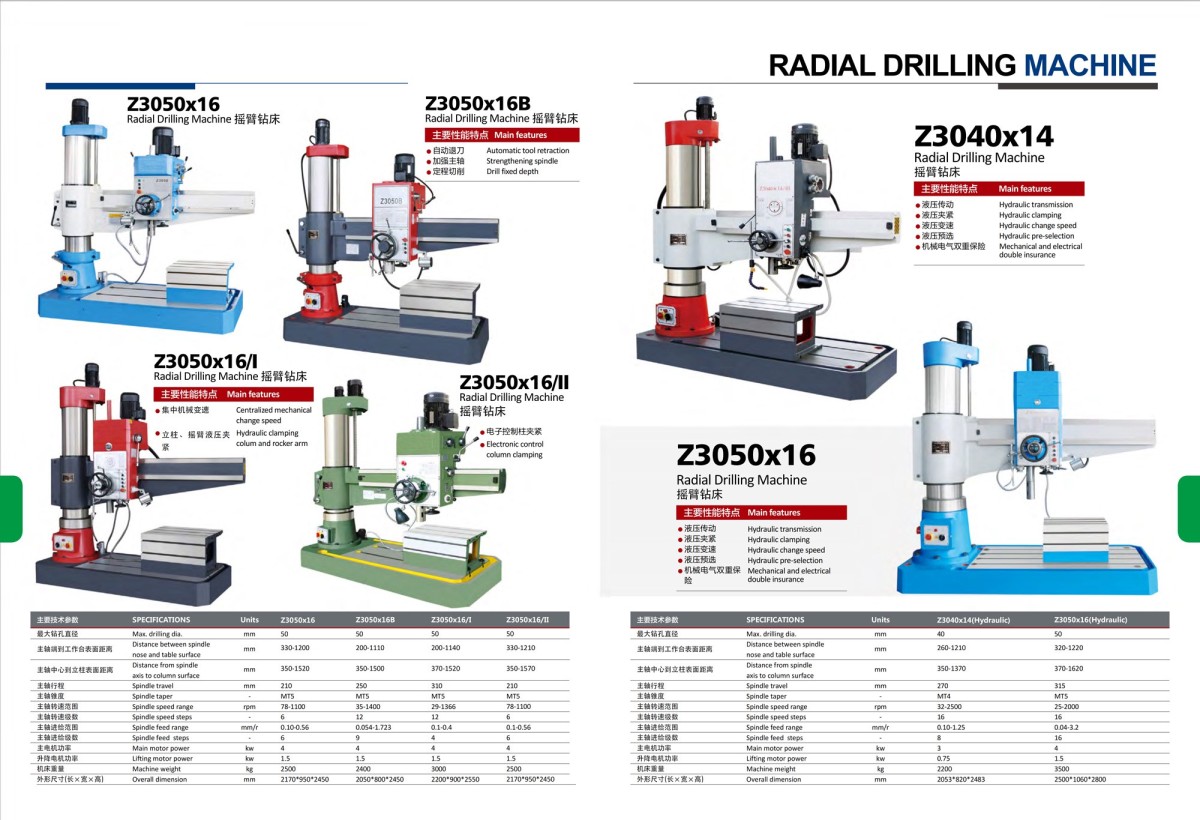

2.Parámetro técnico de la taladradora radial

3.Características de la taladradora radial:

3.1 La estructura es flexible y tiene un amplio rango de procesamiento. El brazo giratorio puede rotar 360° alrededor de la columna y moverse hacia arriba y hacia abajo a lo largo de la columna exterior.

La caja del husillo puede moverse horizontalmente a lo largo del brazo giratorio, permitiendo que la broca se alinee con cualquier posición de orificio en la pieza de trabajo.

3.2 Alta versatilidad; adecuada para procesar piezas medianas y grandes en producción de una sola pieza o en pequeños lotes; capaz de completar varios procesos como perforación, escariado, roscado, cepillado, roscado de hilos, y mandrinado.

3.3 El método de sujeción es avanzado (el tipo hidráulico es el principal), utilizando un mecanismo de sujeción de bloque romboidal accionado hidráulicamente. La caja principal del husillo, el brazo giratorio, y la columna están sujetos de forma segura; el sistema hidráulico admite el cambio de velocidad preseleccionado. Mediante una sola manija, pueden controlarse operaciones como la inversión del husillo principal, el cambio de velocidad, el frenado, y la marcha neutra, mejorando así la eficiencia.

3.4 Garantía de seguridad y precisión: Los componentes clave (como el carril guía del balancín, el manguito del husillo, y la superficie de la columna) han sido sometidos a tratamiento térmico para mejorar la durabilidad y mantener la precisión;

Equipada con protección de seguridad dual mecánico-eléctrica, botones de parada de emergencia, interruptores de límite, lubricación automática, sistemas de enfriamiento, y otras funciones de seguridad y mantenimiento.

3.5 Accionamiento por múltiples motores, simplifica la transmisión. La configuración típica incluye: motor del husillo, motor de elevación del brazo, motor de la bomba hidráulica, y motor de la bomba de enfriamiento. Cada uno se controla de forma independiente, facilitando el mantenimiento y la operación.

3.6 tiene varios modelos y cubre una amplia gama de parámetros. Los modelos comunes incluyen Z3032, Z3040, Z3050, Z3063, Z3080, etc. Los números representan el diámetro máximo de perforación (en mm). El rango de velocidad del husillo suele ser 20–2000 r/min, la velocidad de avance es 0.04–3.2 mm/r, y la carrera del husillo puede alcanzar 120–500 mm.
