روبوت لحام من النوع الكابولي ذو 7 محاور

1.مقدمة لروبوت اللحام الكابولي ذو المحاور 7:

1.1 منطقة تخطيط هذا الجهاز (منطقة المعدات فقط، باستثناء موضع العامل والمواد وموضع التخزين المؤقت للقطع، إلخ): العرض =12 مترًا و2 متر، ويستخدم بشكل رئيسي سكة خاصة بالروبوت (1 مجموعة)، ومنزلقًا (1 مجموعة)، وروبوت لحام ذو 6 محاور ونظام التحكم الخاص به (1 مجموعة)، ومصدر طاقة اللحام (1 مجموعة)، ومحطة تنظيف المسدس (1 مجموعة)، ومسدس اللحام (1 مجموعة)، إلخ.

1.2 يبلغ طول سكة الأرض 12 مترًا ويتم لحام سكة أرضية واحدة. بالنسبة لقطعة العمل التي يزيد طولها عن 12 مترًا وأقل من 25 مترًا، يتم استخدام روبوتين لإجراء اللحام الإقليمي، مما يمكن أن يحسن كفاءة اللحام بشكل كبير.

1.3 يعتمد روبوت اللحام في محطة العمل وضع التركيب الرسمي، بالتعاون مع المحرك المؤازر لقيادة منصة الانزلاق لإكمال لحام قطعة العمل. الجهاز مزود بثلاثة مؤشرات إنذار للأعطال: الأحمر (إنذار الجهاز أو العطل)، الأصفر (توقف الجهاز) والأخضر (الجهاز قيد التشغيل)،  ويتم  تركيبها  في  الموضع  الواضح  من  الجهاز.  يمكن  للمشغل  معرفة  حالة  النظام  الحالية.

1.4 الجهاز مزود بمفاتيح إيقاف طارئ في العديد من الأماكن، والتي يمكنها إيقاف أي عمل للجهاز على الفور في حالة الطوارئ. الجهاز مزود بنظام تأريض آمن

2.المعلمات الفنية لروبوت اللحام الكابولي ذو المحاور 7

3.الخصائص لروبوت اللحام الكابولي ذو المحاور 7:

3.1 ارفع قطعة العمل الجيدة إلى منصة اللحام;

3.2 أدخل الرسومات ثلاثية الأبعاد;

3.3 حدد اللحامات (يمكن استخراج اللحام بمفتاح واحد، عملية لحام مطابقة يدوية);

3.4 انقر فوق زر البدء لبدء الروبوت;

3.5 تحديد الموقع التلقائي للروبوت;

3.6 قام الروبوت بلحام اللحام المطلوب لقطعة العمل (فتح تتبع القوس تلقائيًا للتصحيح في الوقت الحقيقي للحام);

3.7 اكتمل اللحام;

3.8 التفكيك اليدوي لقطعة العمل ورفع قطعة العمل;

3.9 وهكذا، نفس نوع العمل من الخطوة الرابعة للدورة المستمرة.

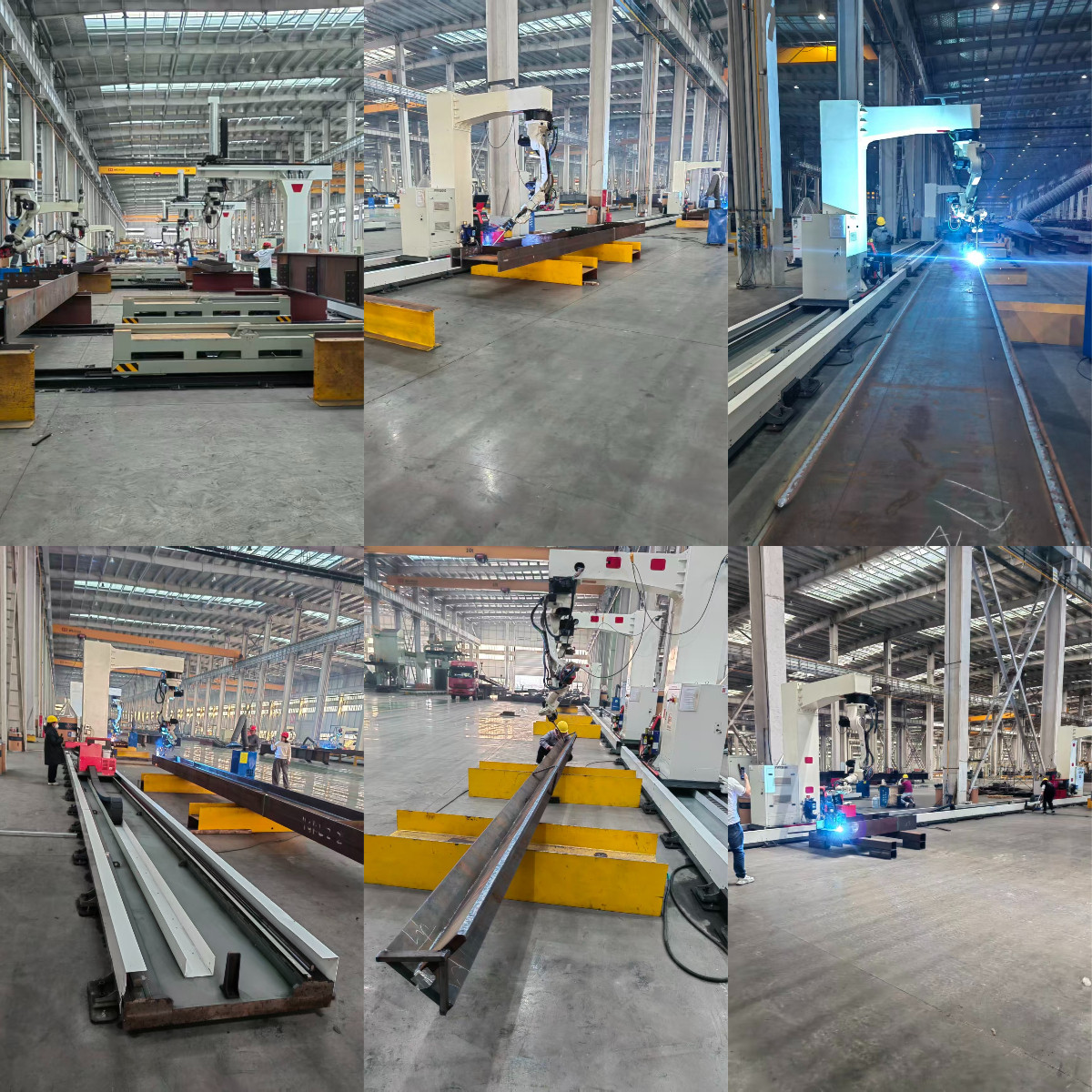

4.المشاريع لروبوت اللحام الكابولي ذو المحاور 7
