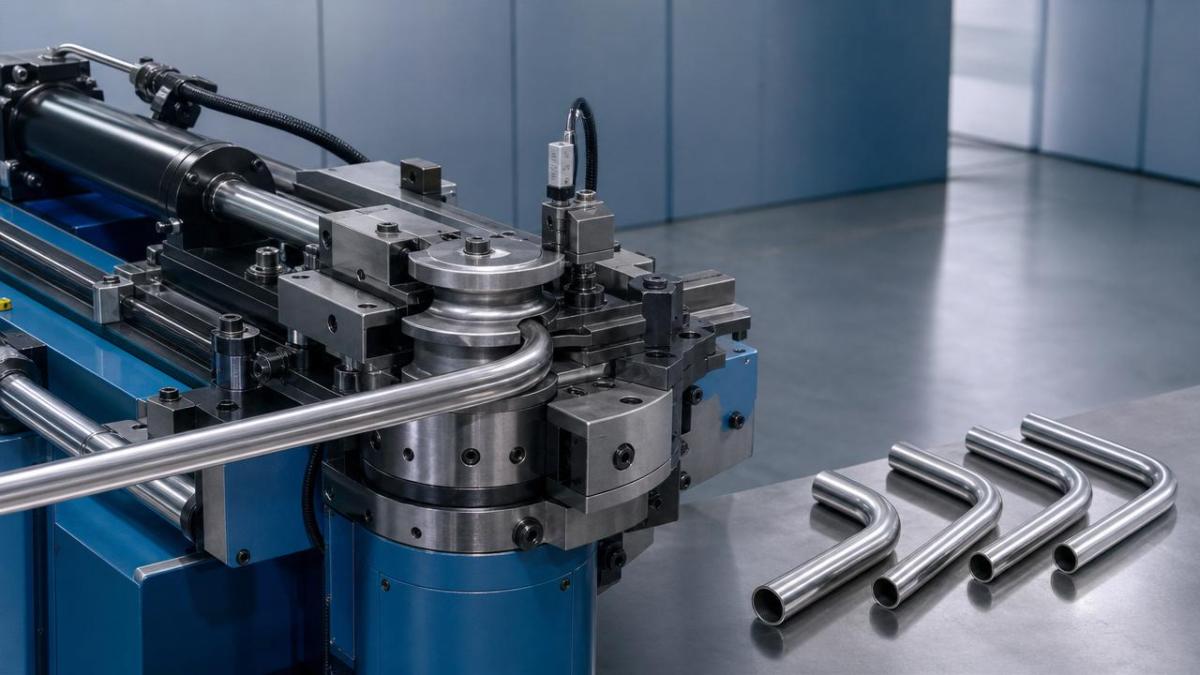

متى تبدأ آلة ثني الأنابيب الهيدروليكية في فقدان دقة الثني؟
— —
متى تبدأ آلة ثني الأنابيب الهيدروليكية في فقدان دقة الثني؟
لا يفقد جهاز ثني الأنابيب الهيدروليكي الدقة دفعة واحدة—بل يحدث ذلك عادة من خلال علامات تحذيرية صغيرة مثل انحراف الزاوية، أو عدم اتساق الارتداد المرن، أو عدم استقرار التثبيت. وبالنسبة لفرق صيانة ما بعد البيع، فإن اكتشاف هذه التغيرات المبكرة أمر بالغ الأهمية لمنع العيوب في الثني، وشكاوى العملاء، والتوقف عن العمل. إن فهم الوقت الذي تبدأ فيه دقة الثني في التراجع يساعدك على التخطيط للفحص، والضبط، والاستبدال قبل أن يؤثر الأداء على الإنتاج.
ما الذي يشير عادة إلى بداية فقدان الدقة في جهاز ثني الأنابيب الهيدروليكي؟
في التصنيع وتشكيل المعادن، لا تُعد دقة الثني مجرد مؤشر جودة. فهي تؤثر على اللحام اللاحق، والتركيب الأولي، وسرعة التجميع، ومعدل الخردة، والامتثال النهائي للأبعاد. وبالنسبة لموظفي صيانة ما بعد البيع، يتمثل التحدي في أن جهاز ثني الأنابيب الهيدروليكي غالبًا ما يستمر في العمل بينما تكون دقته الفعلية في الثني قد بدأت بالفعل في التدهور.
عادة ما تظهر المرحلة المبكرة من عدم الدقة كمشكلة في قابلية التكرار بدلاً من كونها عطلًا كاملًا. فقد تظل الماكينة تنجز عمليات الثني، لكن دفعة واحدة تصل إلى 89 degrees، والدفعة التالية إلى 91 degrees، ويبدأ المشغل في إجراء تعويض يدوي. هذه هي النقطة التي يجب أن يتدخل فيها قسم الصيانة، لأن التصحيح المتكرر من المشغل غالبًا ما يخفي مشكلة ميكانيكية أو هيدروليكية آخذة في التطور.
تشمل علامات التحذير النموذجية ما يلي:
- انحراف زوايا الثني خارج نطاق السماحية المعتاد على نفس إعداد المادة والعدة.
- تغير قيم الارتداد المرن من قطعة عمل إلى أخرى دون أي تغيير في المادة.
- عدم اتساق علامات التثبيت، مما يشير إلى ضغط غير مستقر أو قوة تثبيت غير متساوية.
- ظهور أنماط تآكل غير متساوية على أسطح تلامس الماندريل أو القالب أو قالب الضغط.
- إفادة المشغلين بأن قيم التعويض تحتاج إلى ضبط متكرر للحفاظ على قبول القطع.
بمجرد ظهور هذه العلامات، تكون الماكينة قد دخلت بالفعل مرحلة الخطر. قد تظل تحقق أهداف الإنتاج لفترة قصيرة، لكن قدرة العملية تبدأ في الانكماش. وفي الإنتاج المتنوع أو الموجه للتصدير، غالبًا ما تكون هذه هي المرحلة التي تبدأ فيها شكاوى الضمان وعدم تطابق الأبعاد.
ما المكونات التي تتسبب غالبًا أولًا في انحراف الثني؟
يفقد جهاز ثني الأنابيب الهيدروليكي الدقة لأن عدة أنظمة فرعية تتقادم بسرعات مختلفة. ولا ينبغي لفرق الصيانة أن تركز فقط على الضغط الهيدروليكي. ففي معظم حالات الخدمة العملية، يكون انحراف الثني نتيجة تفاعل بين النظام الهيدروليكي، وتآكل العدة، والارتخاء الميكانيكي، ومعايرة التحكم.
عدم استقرار النظام الهيدروليكي
يعد تقلب الضغط أحد أول الأسباب الخفية. إذ يمكن أن يؤدي التسرب الداخلي في الأسطوانات، أو تآكل الأختام، أو تلوث الزيت، أو التصاق الصمامات، أو عدم استقرار خرج المضخة إلى تقليل اتساق قوة التثبيت وقوة الثني. وحتى عندما يبدو ضغط الذروة مقبولًا، فقد لا يعود زمن استجابة الضغط مستقرًا بما يكفي لتحقيق نتائج قابلة للتكرار.
تآكل العدة وانحراف المحاذاة
يؤثر قالب الثني، وقالب التثبيت، وقالب الضغط، والماندريل جميعها في الدقة الهندسية. ويمكن لأخدود تآكل صغير أو تشوه في السطح أن يغير طريقة تغذية الأنبوب ودورانه أثناء الثني. وفي كثير من الورش، تستمر العدة في الاستخدام لفترة أطول مما ينبغي لأنها لا تزال “تعمل”، لكن اتساق الأبعاد يكون قد انخفض بالفعل.
الخلوص الميكانيكي في مجموعات الحركة
يمكن أن يؤدي الخلوص في المسامير، والمحامل، والمنزلقات، وقضبان التوجيه، أو المكونات الدوارة إلى حركات دقيقة يصعب ملاحظتها أثناء فحوصات التوقف. لكن تحت الحمل، تتحول هذه الخلوصات الصغيرة إلى تباين في الزاوية، أو لااستدارة، أو تجعد، أو انحراف في الموضع.
انحراف معايرة المستشعرات والتحكم
إذا انحرفت أجهزة الترميز، أو مستشعرات الزاوية، أو مفاتيح الحد، أو مراجع موضع السيرفو مع مرور الوقت، فقد تتوقف الماكينة عند نقطة خاطئة حتى عندما يكون الهيكل الميكانيكي سليمًا. وهذا مهم بشكل خاص في الثني المدعوم بـ CNC حيث تعتمد دقة الحركة الظاهرية على جودة التغذية الراجعة.
يساعد الجدول أدناه موظفي الصيانة على ربط العرض الأول بأكثر محاور الفحص احتمالًا في جهاز ثني الأنابيب الهيدروليكي.
بالنسبة لفرق ما بعد البيع، تتمثل القيمة الرئيسية لهذا النهج في السرعة. فبدلًا من فحص كل نظام فرعي بالقدر نفسه، يمكنك تضييق نطاق السبب الجذري باستخدام نمط الأعراض وتقليل وقت التوقف أثناء زيارات دعم العملاء.
متى يجب أن تتدخل الصيانة بدلًا من ترك المشغلين يعوضون؟
يُعد تعويض المشغل مفيدًا عند تغير المواد، لكنه لا ينبغي أن يصبح بديلًا عن الصيانة. فإذا تغيرت قيمة التعويض كثيرًا، فهذا يعني أن جهاز ثني الأنابيب الهيدروليكي لم يعد يعمل في حالة يمكن التحكم فيها. ويكتسب ذلك أهمية أكبر في خطوط التشكيل التي تنتقل فيها الأجزاء المثنية لاحقًا إلى اللحام، أو التشغيل الآلي، أو التجميع الإنشائي.
القاعدة العملية هي التدخل عندما تظهر أي من الحالات التالية لأكثر من تشغيل إنتاجي قصير:
- يجب تحديث تصحيح الزاوية بشكل متكرر لنفس مواصفة الأنبوب.
- تجتاز الماكينة فحص أول قطعة لكنها تفشل في اختبارات قابلية التكرار لاحقًا أثناء الوردية.
- يستطيع أحد المشغلين الحفاظ على جودة مقبولة، بينما لا يستطيع آخر ذلك، مما يشير إلى أن العملية تعتمد أكثر من اللازم على الضبط الشخصي.
- تتغير جودة الثني بعد ارتفاع درجة حرارة الزيت، وهو ما يشير غالبًا إلى تآكل هيدروليكي أو مشكلات في استجابة الصمام.
- يؤدي نفس برنامج الثني أداءً مختلفًا بعد تغيير العدة رغم اتباع سجلات الإعداد.
إذا تم تجاهل هذه الحالات، فنادرًا ما تقتصر التكلفة على الثني فقط. فالأجزاء المثنية بشكل خاطئ تعطل تجهيزات اللحام، وتزيد من إعادة العمل في محطات التركيب، وقد تؤخر الشحن النهائي. ولهذا السبب تستخدم فرق الصيانة في مصانع التشغيل والتشكيل بشكل متزايد الفحص القائم على الاتجاهات بدلًا من انتظار حدوث عطل كامل.
كيف يمكنك إعداد جدول فحص عملي لجهاز ثني الأنابيب الهيدروليكي؟
يجمع الجدول الجيد بين الملاحظة اليومية، والتحقق الأسبوعي، وفحوصات الدقة الدورية. كما يجب أن يتوافق مع عبء العمل الفعلي: فسماكة الجدار، وصلادة المادة، وتعقيد الثني، وحجم الإنتاج اليومي، كلها تؤثر على سرعة التآكل.
الفحوصات اليومية
- فحص مستوى الزيت، وعلامات التلوث، والتسرب الظاهر، والضوضاء غير المعتادة.
- فحص أسطح التثبيت والقوالب بحثًا عن غبار المعدن، أو الالتصاق المعدني، أو الخدوش.
- تشغيل قطعة عينة ومقارنة زاوية الثني بمعيار الإعداد.
الفحوصات الأسبوعية
- التحقق من استقرار الضغط الهيدروليكي أثناء الثني الفعلي، وليس فقط أثناء التوقف.
- فحص المثبتات، وخلوص الانزلاق، وتآكل الموجهات في مجموعات الحركة.
- مراجعة سجل الإزاحة والتعويض الذي يدونه المشغلون.
الفحوصات الشهرية أو القائمة على الدفعات
- قياس قابلية التكرار باستخدام نفس دفعة المادة والعدة المعتمدة.
- إعادة معايرة قياس الزاوية أو تغذية الموضع الراجعة إذا كانت الماكينة تعمل بتحكم CNC.
- فحص الأجزاء القابلة للتآكل ومقارنة الأبعاد بحدود الخدمة.
لأغراض تخطيط الصيانة، يمكن استخدام هذا الجدول الموجه للخدمة لتحديد متى يحتاج جهاز ثني الأنابيب الهيدروليكي إلى الفحص، أو الضبط، أو استبدال الأجزاء.
هذا الجدول مفيد بشكل خاص لفرق ما بعد البيع التي تدعم أنواعًا متعددة من الماكينات، لأنه يضع منطق خدمة معياريًا بدلًا من الاعتماد على حدس المشغل فقط.
لماذا تبدو ظروف المادة والعدة والعملية أحيانًا كأنها عطل في الماكينة؟
ليست كل مشكلة ثني تعني أن الماكينة قد تآكلت. فكثير من نزاعات الخدمة تنشأ من أسباب مختلطة. فقد يبدو جهاز ثني الأنابيب الهيدروليكي غير دقيق بينما تكون المشكلة الفعلية هي عدم اتساق مادة الأنبوب، أو اختيار قالب غير صحيح، أو تشحيم ضعيف، أو تغييرات إعداد غير موثقة.
ينبغي لموظفي ما بعد البيع فصل الانحرافات الناتجة عن الماكينة عن الانحرافات الناتجة عن العملية من خلال التحقق من ثلاثة أمور أولًا:
- ما إذا كانت دفعة المادة، وسماكة الجدار، والصلادة متسقة مع سجل العملية الأصلي.
- ما إذا كانت مجموعة القالب وتكوين الماندريل يتوافقان مع مواصفة الأنبوب الحالية.
- ما إذا كانت المشكلة تحدث في برنامج واحد فقط أو عبر عدة قطع قياسية.
هذا التمييز مهم لأن استبدال الأجزاء دون ضرورة يزيد تكلفة الخدمة من دون استعادة الدقة. وفي مصنع تشكيل مزدحم، يكون التشخيص المنهجي أكثر قيمة من استبدال المكونات بناءً على التخمين.
وينطبق المنطق نفسه على فئات المعدات الأخرى. ففي خطوط الوصل المؤتمتة، على سبيل المثال، تعتمد الدقة المستقرة أيضًا على حالة التجهيزات، وسلامة البرنامج، وتنسيق الحركة. وبالنسبة للعملاء الذين يديرون عمليات متكاملة لتشغيل المعادن، غالبًا ما يتم تقييم معدات مثلروبوت اللحام من نوع السكك الحديدية ذو 7 محاور بالعقلية نفسها في الصيانة: قابلية التكرار، ووضوح الإنذارات، وسهولة الوصول إلى الإيقاف الطارئ الآمن، والملاءمة لقطع العمل الكبيرة. وفي تطبيقات لحام السكك الحديدية، تعكس محاوره الـ 7 بنظام CNC وطول دعم السكة الأرضية البالغ 12 meters كيف يجب تصميم استقرار العملية وقابلية الخدمة معًا، لا التعامل معهما بشكل منفصل.
ما الذي يجب على فرق ما بعد البيع فحصه قبل التوصية بإصلاح رئيسي أو استبدال؟
قبل التوصية بإصلاح شامل للأسطوانة، أو استبدال الصمام، أو تجديد العدة، أو استبدال الماكينة، ينبغي لفرق الصيانة إكمال مراجعة قرار. فهذا يمنع الإفراط في صيانة الماكينات التي تحتاج فقط إلى معايرة، أو التقصير في صيانة الماكينات التي بدأت بالفعل تؤثر على تكلفة الإنتاج.
قائمة تحقق عملية لاتخاذ القرار
- قارن قابلية تكرار الثني الحالية مع السماحية المقبولة لدى العميل، وليس فقط مع التقييم البصري.
- راجع سجل الصيانة لتحديد الأعطال المتكررة، أو تغييرات الأختام المتكررة، أو تصحيحات الضغط المتكررة.
- قدّر تأثير ذلك على الإنتاج: الخردة، ووقت إعادة العمل، وتدخل المشغل، وتأخيرات التجميع اللاحقة.
- تحقق من توفر قطع الغيار ومدة التوريد للعناصر الهيدروليكية، وعناصر التحكم، والعدة الحرجة.
- أكد ما إذا كانت الماكينة لا تزال تتوافق مع تشكيلة المنتجات الحالية، وخاصة إذا كانت هناك حاجة الآن إلى سماحيات أكثر إحكامًا.
في كثير من الحالات، لا تكون الإجابة الصحيحة هي الاستبدال الفوري. فقد تكون خطة مرحلية: استعادة المعايرة الآن، واستبدال عدة التآكل لاحقًا، وجدولة تجديد النظام الهيدروليكي أثناء التوقف المخطط له. يضبط هذا النهج الميزانية مع حماية المخرجات.
كيف تقلل المعايير والتوثيق ودعم المورد من مشكلات الدقة؟
في قطاع آلات التصنيع والمعالجة، تعتمد دقة الثني ليس فقط على حالة الماكينة بل أيضًا على الانضباط في التوثيق. فدلائل الخدمة، وسجلات الإعداد، وإمكانية تتبع قطع الغيار، والتنسيق بين المشغل والصيانة، كلها تقلل وقت استكشاف الأعطال وإصلاحها.
بالنسبة للمشترين الدوليين وأقسام الخدمة، فإن المعدات الموردة من موردين ينظمون الإنتاج وفق ممارسات نظام الجودة ISO9001 ومتطلبات التصميم ذات الصلة الموجهة إلى CE غالبًا ما توفر ميزة في اتساق التوثيق، والتحكم في العملية، والتواصل في ما بعد البيع. وهذا مفيد بشكل خاص عندما يتم تصدير الماكينات عبر جنوب شرق آسيا، وأوروبا، والأمريكتين، وأوقيانوسيا، حيث تكون وضوح الخدمة مهمًا بقدر أهمية تسليم الماكينة الأولي.
تركز Wuxi Armada International Trade Co., Ltd على المعدات الميكانيكية والمنتجات ذات الصلة عبر تطبيقات اللحام، والقطع، وأدوات الماكينات، ومعالجة الألواح، وإزالة النتوءات، والثني. وبالنسبة لفرق صيانة ما بعد البيع، فإن هذا الفهم الأوسع للمعدات ذو قيمة لأن المصانع الحقيقية نادرًا ما تشغل جهاز ثني الأنابيب الهيدروليكي بمعزل عن غيره. فغالبًا ما تؤثر جودة الثني على تجهيزات اللحام، وتسلسلات التشغيل الآلي، ودقة التجميع النهائي.
الأسئلة الشائعة لفرق الصيانة التي تتعامل مع مشكلات دقة جهاز ثني الأنابيب الهيدروليكي
كم مرة يجب التحقق من دقة الثني على ماكينة إنتاج؟
بالنسبة للإنتاج المستقر والمتكرر، يُعد فحص عينة يومي بالإضافة إلى فحص شهري لقابلية التكرار أساسًا عمليًا. وإذا كانت الماكينة تثني مواد مختلفة أو دفعات صغيرة متكررة، فيجب أن يتم التحقق عند كل تغيير في الإعداد ومرة أخرى بعد أن يصل أول تشغيل إنتاجي إلى الاستقرار الحراري.
هل يحدث انحراف الزاوية دائمًا بسبب مشكلات الضغط الهيدروليكي؟
لا. عدم استقرار الضغط شائع، لكن انحراف الزاوية قد ينتج أيضًا عن تآكل القوالب، أو انحراف المستشعرات، أو انزلاق الأنبوب، أو سوء تموضع الماندريل، أو الارتخاء الميكانيكي، أو عدم اتساق خصائص المادة. ويتطلب استكشاف الأعطال بفعالية مقارنة نمط الأعراض بالنظام الكامل للثني.
متى يجب استبدال العدة بدلًا من ضبطها؟
إذا أظهر سطح العدة أخاديد تآكل واضحة، أو علامات تلامس غير متساوية، أو انزلاقًا متكررًا، أو لم يعد يحافظ على قابلية التكرار بعد التنظيف وتصحيح الإعداد، فإن الاستبدال يصبح أكثر جدوى من الضبط المتكرر. وغالبًا ما يكون التعويض المستمر علامة على أن هندسة القالب لم تعد مستقرة بما يكفي.
هل يمكن لفرق ما بعد البيع تقليل شكاوى العملاء دون تحديث رئيسي للماكينة؟
نعم. ففي كثير من الحالات، ينخفض تكرار الشكاوى بشكل ملحوظ عندما تقدم الفرق سجلات فحص قياسية، وفحوصات لقابلية التكرار قائمة على العينات، وروتينات معايرة، وتحكمًا في عمر العدة، وقواعد للإبلاغ من قبل المشغلين. والهدف ليس الإصلاح فقط، بل الاكتشاف المبكر أيضًا.
لماذا تختارنا لدعم المعدات، والاختيار، والمشورة الموجهة نحو العملية؟
بالنسبة لموظفي صيانة ما بعد البيع، فإن الحاجة الحقيقية ليست إجابة مبيعات عامة. أنت تحتاج إلى دعم يربط بين حالة الماكينة، وأداء العملية، وتخطيط الأجزاء، وتوقعات التسليم. توفر Wuxi Armada International Trade Co., Ltd مجموعة واسعة من آلات التصنيع والمعالجة، بما في ذلك آلات ثني الأنابيب، ومعدات اللحام، وماكينات القطع CNC، وأدوات الماكينات، ومعدات معالجة الألواح، والحلول الروبوتية. ويساعدنا هذا التنوع على مناقشة مشكلتك في سياق خط الإنتاج الكامل، وليس مجرد ماكينة معزولة واحدة.
إذا كنت تقيّم مشكلة في جهاز ثني الأنابيب الهيدروليكي، أو تخطط لقطع الغيار، أو تقارن بين الإصلاح والاستبدال، فيمكنك استشارتنا بشأن نقاط محددة مثل:
- تأكيد المعلمات الخاصة بحجم الأنبوب، ونصف قطر الثني، وسماكة الجدار، واحتياجات قابلية تكرار العملية.
- اختيار المنتج بناءً على عبء العمل، وتوقعات السماحية، وسيناريو تطبيق المصنع.
- مدة التسليم وتخطيط قطع الغيار للمكونات الحرجة للصيانة.
- حلول مخصصة عندما يشتمل خطك على الثني، واللحام، والقطع، ومناولة المواد معًا.
- التواصل بشأن الشهادات والامتثال للمشروعات التي تتطلب إدارة إنتاج قائمة على ISO9001 أو اعتبارات متعلقة بـ CE.
- مناقشة عرض الأسعار للمعدات الجديدة، أو خيارات الاستبدال، أو الشراء المشترك لعدة ماكينات.
إذا كان فريقك يلاحظ بدايات انحراف في الثني، أو عدم استقرار في الارتداد المرن، أو تزايدًا في تعويض المشغل على جهاز ثني الأنابيب الهيدروليكي، فهذا هو الوقت المناسب لمراجعة حالة الماكينة قبل أن تنتشر العيوب إلى اللحام والتجميع. تواصل معنا مع رسومات أجزاءك، وحالة الماكينة الحالية، وأهداف السماحية، وأسئلة الخدمة، ويمكننا مساعدتك في تقييم المعدات المناسبة، وأولويات الصيانة، والخطوات العملية التالية.
