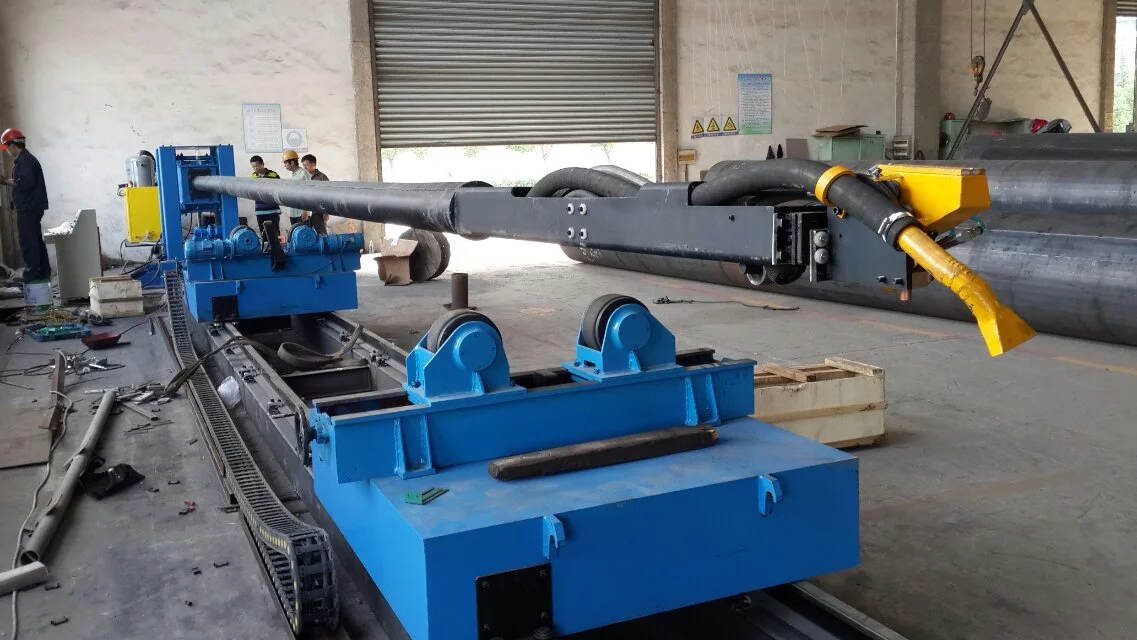

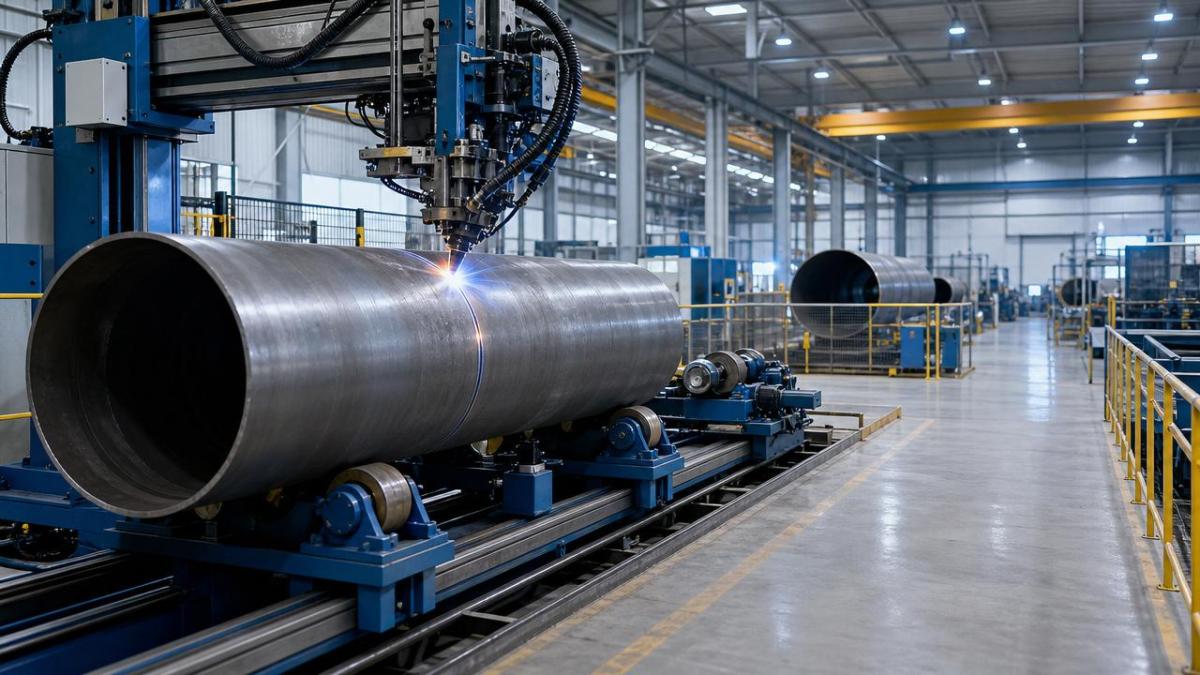

قائمة تحقق أداء مناور لحام الأنابيب الآلي
يتطلب تقييم مناور لحام الأنابيب الأوتوماتيكي أكثر من التحقق من الحركة الأساسية وسعة الحمل—فهو يتطلب مراجعة واضحة للدقة, والثبات, والسلامة, والتكامل, والاعتمادية طويلة الأمد.
بالنسبة لفرق التقييم الفني, تساعد قائمة فحص الأداء المنظمة على التحقق من اتساق اللحام, وكفاءة التصنيع, والملاءمة لتطبيقات لحام الأنابيب الصناعية الصعبة.
خلفية السيناريو: لماذا تغير ظروف التطبيق قائمة الفحص
يعمل مناور لحام الأنابيب الأوتوماتيكي بشكل مختلف عبر بيئات تصنيع أوعية الضغط, والغلايات, وبناء السفن, والكيماويات, والطاقة, والآلات.
يغير كل سيناريو قطر الأنبوب, وموضع الوصلة, وعملية اللحام, ومدخلات الحرارة, ودقة الدوران, وتوقعات الفحص.
يجب أن تربط قائمة الفحص الجيدة أداء المعدات بظروف الإنتاج الفعلية, وليس فقط فهرسة المواصفات.
عند تقييم مناور لحام الأنابيب الأوتوماتيكي ضمن السياق, تصبح المخاطر الخفية أسهل في التحديد قبل التركيب.
خط الأساس الأساسي قبل أي مراجعة للسيناريو
- تأكيد الحمل المقنن مقابل أثقل تركيبة من الأنبوب, والمثبت, والمشعل, والملحقات.
- فحص ثبات العمود, والذراع, وعربة الحركة, والدوران تحت دورات تشغيل واقعية.
- مراجعة دقة التموضع المتكرر أثناء البدء, والتوقف, والعودة, وضبط الارتفاع.
- التحقق من التوافق مع عمليات اللحام SAW, MIG, TIG, البلازما, أو اللحام الهجين.
- تأكيد منطق التحكم الكهربائي, وإيقافات الطوارئ, والتأريض, ووظائف التعشيق.
لحام أوعية الضغط: الدقة تحت المقاطع الثقيلة
غالبا ما يتطلب إنتاج أوعية الضغط لحاما مستقرا على هياكل سميكة, ودرزات طويلة, ومتطلبات فحص صارمة.
في هذا السيناريو, يجب أن يحافظ مناور لحام الأنابيب الأوتوماتيكي على محاذاة المشعل أثناء دورات الحرارة الطويلة ودوران قطع العمل الثقيلة.
افحص انحراف الذراع عند الامتداد الكامل, خاصة عند لحام الفوهات, أو الدرزات المحيطية, أو الوصلات الطولية.
يجب أن يتحرك المناور بسلاسة دون اهتزاز قد يخل بثبات القوس أو هندسة خرزة اللحام.
نقاط الحكم الرئيسية للتصنيع الثقيل
- قياس دقة الحركة الرأسية والأفقية الفعلية تحت الحمل.
- مراجعة آليات منع السقوط, وموثوقية الفرامل, والحماية من الحمل الزائد.
- تأكيد التوافق مع دوارات اللحام وبكرات التدوير.
- فحص إدارة الكابلات للحركة طويلة الشوط واللحام عالي التيار.
قبل اللحام, يؤثر تحضير الحواف أيضا على نتائج أداء المناور.
لتحضير شطف الألواح والهياكل, يمكن أن تحسن ماكينة تفريز الحواف اتساق الوصلات قبل اللحام الأوتوماتيكي.
تدعم سلسلة XBJ الحواف المستقيمة, والحواف المشطوفة, والأخاديد من النوع U, مما يساعد على تقليل تباين التجميع قبل بدء أتمتة اللحام.
أعمال الغلايات والمبادلات الحرارية: قابلية التكرار عبر وصلات عديدة
يتضمن تصنيع الغلايات والمبادلات الحرارية وصلات أنابيب متكررة, وصفائح أنابيب, ومجمعات, وتخطيطات وصلات مدمجة.
يجب أن يدعم مناور لحام الأنابيب الأوتوماتيكي التموضع المتكرر دون إعادة معايرة تستغرق وقتا بين اللحامات المتشابهة.
يجب أن تشمل قائمة الفحص نطاق ضبط المشعل, واستجابة التغذية الدقيقة, والرؤية حول مناطق العمل المزدحمة.
تعد الحركة السلسة منخفضة السرعة مهمة هنا لأن أخطاء الوصلات الصغيرة قد تؤدي إلى إعادة العمل أو نتائج اختبار غير إتلافي صعبة.
الفحوصات الموصى بها للإنتاج المتكرر
- اختبار استدعاء المعلمات لأحجام الأنابيب ومواضع اللحام الشائعة.
- تأكيد استجابة التحكم أثناء الانتقال من اللحام النقطي إلى اللحام الكامل.
- فحص خيارات تأرجح المشعل, وتتبع الدرز, وتصحيح طول القوس.
- تسجيل وقت الإعداد بين أقطار الأنابيب وسماكات الجدران المختلفة.
بناء السفن والتصنيع البحري: الثبات فوق الهياكل الكبيرة
غالبا ما تجمع تطبيقات بناء السفن بين التجميعات الكبيرة, ومساحة الوصول المتغيرة, ووصلات الأنابيب الطويلة.
يجب أن يظل مناور لحام الأنابيب الأوتوماتيكي ثابتا عندما تتغير ظروف الأرضية, وطول قطعة العمل, وإمكانية الوصول إلى اللحام بشكل متكرر.
تصبح قضبان الحركة, وصلابة العمود, وموضع تحكم المشغل نقاط قرار مهمة.
قد يؤدي المناور ذو الحركة غير المستقرة إلى عرض خرزة غير متسق على درزات الأنابيب الطويلة.
أولويات الفحص القائمة على السيناريو
- فحص استقامة السكة, والتثبيت, والحماية من مخلفات الورشة.
- التحقق مما إذا كانت وحدة التحكم المحمولة تدعم التشغيل الآمن عن بعد.
- مراجعة التوافق مع محددات الموضع, والدوارات, وأنظمة مناولة وصلات الأنابيب.
- تأكيد الحماية من التآكل لبيئات التصنيع الرطبة أو الساحلية.
أنابيب الكيماويات والطاقة: السلامة وقابلية التتبع أولا
غالبا ما تتطلب أنابيب الكيماويات والطاقة توثيقا صارما للحام, واختراقا مستقرا, وتحكما موثوقا في العملية.
يجب أن يدعم مناور لحام الأنابيب الأوتوماتيكي ظروف لحام متسقة عبر مواد مثل الفولاذ الكربوني, والفولاذ المقاوم للصدأ, والسبائك.
يجب أن يشمل التقييم جودة التأريض, ومقاومة تداخل القوس, وإمكانات اتصال البيانات.
بالنسبة للإنتاج المنظم, لا تكفي قابلية التكرار; إذ تحتاج العملية أيضا إلى مخرجات قابلة للقياس والتتبع.
عناصر السلامة والتحكم التي يجب التحقق منها
- يجب أن تكون إيقافات الطوارئ قابلة للوصول من مناطق التشغيل العادية.
- يجب أن توقف مفاتيح الحد التجاوز الخطير قبل الاصطدام الميكانيكي.
- يجب أن تتوافق الخزائن الكهربائية مع متطلبات الغبار والحماية في الورشة.
- يجب أن تدعم واجهات معلمات اللحام نقل الإشارة بشكل مستقر.
تصنيع الآلات: المرونة لقطع العمل المختلطة
قد تتعامل ورش تصنيع الآلات مع الأنابيب, والأسطوانات, والأجزاء الإنشائية, والتجميعات الملحومة غير المنتظمة في منطقة إنتاج واحدة.
هنا, يجب أن يوازن مناور لحام الأنابيب الأوتوماتيكي بين الدقة, وسرعة الضبط, والتوافق الواسع مع العمليات.
يجب ألا تركز قائمة الفحص على السعة القصوى فقط.
يجب أن تفحص أيضا مدى سرعة تكيف المعدات بين التشغيلات القصيرة والأعمال المخصصة.
مؤشرات المرونة
- ضبط سريع لارتفاع الذراع, والامتداد, وزاوية المشعل.
- حركة ثابتة منخفضة السرعة ومتوسطة السرعة.
- تكامل واضح مع خطوط القطع CNC, والتفريز, وروبوتات اللحام.
- وصول بسيط للصيانة إلى علب التروس, والأدلة, والمحركات, والحساسات.
مقارنة متطلبات السيناريوهات المختلفة
قائمة فحص الأداء لمناور لحام الأنابيب الأوتوماتيكي
يجب أن تربط قائمة فحص مناور لحام الأنابيب الأوتوماتيكي الكاملة بين العوامل الميكانيكية, والكهربائية, وعوامل اللحام, والخدمة.
تساعد العناصر التالية على كشف ما إذا كانت المعدات قادرة على دعم إنتاج مستقر بعد اختبار القبول.
الأداء الميكانيكي
- يجب أن تقاوم بنية العمود والذراع الاهتزاز أثناء اللحام المستمر.
- يجب أن تتحرك أسطح التوجيه بسلاسة دون ضوضاء غير طبيعية أو قفز.
- يجب أن تبقى سرعة الحركة مستقرة عند الإعدادات المنخفضة والعالية.
- يجب أن تشمل سعة الحمل رأس اللحام, وقادوس الفلكس, والكابلات, والملحقات.
أداء عملية اللحام
- يجب أن تكون مواضع بدء القوس وإيقافه قابلة للتكرار.
- يجب أن يكون ضبط زاوية المشعل دقيقا ويثبت بإحكام.
- يجب أن يستجيب تتبع الدرز دون تصحيح مفرط.
- يجب أن تتطابق إعدادات التأرجح مع عرض الأخدود الفعلي وإجراء اللحام.
التحكم والتكامل
- يجب أن تكون لوحات التحكم واضحة, وسريعة الاستجابة, ومحمية من الغبار.
- يجب أن تنسق الواجهات مع الدوارات, ومحددات الموضع, ومصادر طاقة اللحام.
- يجب أن يكون ضبط السرعة مستقرا عبر التحكم بالتردد المتغير.
- يجب أن تحدد إنذارات النظام الأعطال بسرعة ودقة.
اقتراحات التكيف مع المشهد قبل الاختيار النهائي
يجب أن يبدأ الاختيار ببيانات قطعة العمل الحقيقية, وليس بفئة معدات عامة فقط.
يجب أن يوجه نطاق قطر الأنبوب, وسماكة الجدار, وطول اللحام, وشكل الأخدود, وإيقاع الإنتاج التكوين.
- بالنسبة للأنابيب الثقيلة, أعط الأولوية للصلابة, وسلامة الفرامل, ومزامنة الدوارات.
- بالنسبة للدفعات الصغيرة المتكررة, أعط الأولوية للإعداد السريع وبرامج اللحام المخزنة.
- بالنسبة للدرزات الطويلة, أعط الأولوية لسلاسة الحركة وحماية الكابلات.
- بالنسبة للصناعات المنظمة, أعط الأولوية لقابلية التتبع, والتعشيقات, والواجهات المستقرة.
- بالنسبة للتصنيع المختلط, أعط الأولوية للملحقات المعيارية وسهولة الصيانة.
يجب تقييم تحضير الوصلات مع أتمتة اللحام.
يمكن لمعدات التفريز من سلسلة XBJ معالجة ألواح 6–80mm, مع نماذج ثقيلة تغطي سماكة 6–400mm.
يساعد نطاق الشطف, والتثبيت الأوتوماتيكي, واكتشاف الحواف, والتفريز عالي السرعة على دعم جودة أخدود متسقة قبل اللحام.
الأخطاء الشائعة في الحكم عند مراجعة الأداء
أحد الأخطاء الشائعة هو التعامل مع الحمل المقنن كأنه مقياس السعة الوحيد.
قد يحمل مناور لحام الأنابيب الأوتوماتيكي الحمل لكنه لا يزال يفقد الدقة عند الامتداد الكامل للذراع.
خطأ آخر هو تجاهل الفرق بين اللحام التجريبي والتشغيل الصناعي اليومي.
يكشف الإنتاج المستمر الحرارة, والغبار, والاهتزاز, وتآكل الكابلات, وعادات المشغل, وجودة الصيانة.
نقاط غالبا ما يتم إغفالها
- دقة حركة العودة بعد التشغيل الطويل.
- تداخل السلك, والغاز, والفلكس, وكابل الطاقة.
- إمكانية الوصول لتنظيف قضبان التوجيه وفحص المثبتات.
- توفر قطع الغيار والوثائق الفنية.
- الامتثال لتوقعات جودة ISO9001 وممارسات السلامة CE.
قدرة المورد والاعتمادية طويلة الأمد
يعتمد أداء المعدات أيضا على خبرة التصميم, والتحكم في الإنتاج, ودعم ما بعد البيع.
توفر شركة Wuxi Armada International Trade Co., Ltd معدات اللحام الأوتوماتيكية, وآلات القطع CNC, وروبوتات اللحام, والمخارط, وآلات التفريز, ومعدات التشكيل.
تقع الشركة في ووشي, مقاطعة جيانغسو, وتدعم مشاريع المعدات الميكانيكية للتطبيقات الصناعية المحلية والدولية.
يتم تنظيم الإنتاج والتصميم وفقا لأنظمة الجودة ISO9001 ومعايير الاتحاد الأوروبي CE.
تساعد هذه الخلفية على مواءمة مناور لحام الأنابيب الأوتوماتيكي مع خطوط تصنيع أوسع ومعدات معالجة ذات صلة.
دليل العمل: بناء خطة تحقق عملية
قبل تأكيد مناور لحام الأنابيب الأوتوماتيكي, أعد خطة تحقق باستخدام الرسومات الفعلية, وإجراءات اللحام, وأهداف الإنتاج.
أجر الاختبارات باستخدام أنابيب ممثلة, وملحقات واقعية, وظروف ورشة عادية.
سجل دقة الحركة, ومظهر اللحام, ووقت الإعداد, واستجابة الإنذار, ومتطلبات ضبط المشغل.
قارن النتائج بمعايير الفحص, وإيقاع الإنتاج, وقدرة الصيانة.
تحول قائمة الفحص المنظمة جيدا اختيار المعدات إلى قرار فني قابل للقياس.
عندما يتطابق مناور لحام الأنابيب الأوتوماتيكي مع السيناريو الحقيقي, يمكن أن تتحسن جودة التصنيع, والكفاءة, والاعتمادية معا.
